Mitsubishi Pajero (1991-1998 год). Руководство - часть 61





ДВИГАТЕЛЬ 4M40 –

Двигатель в сборе

11-112

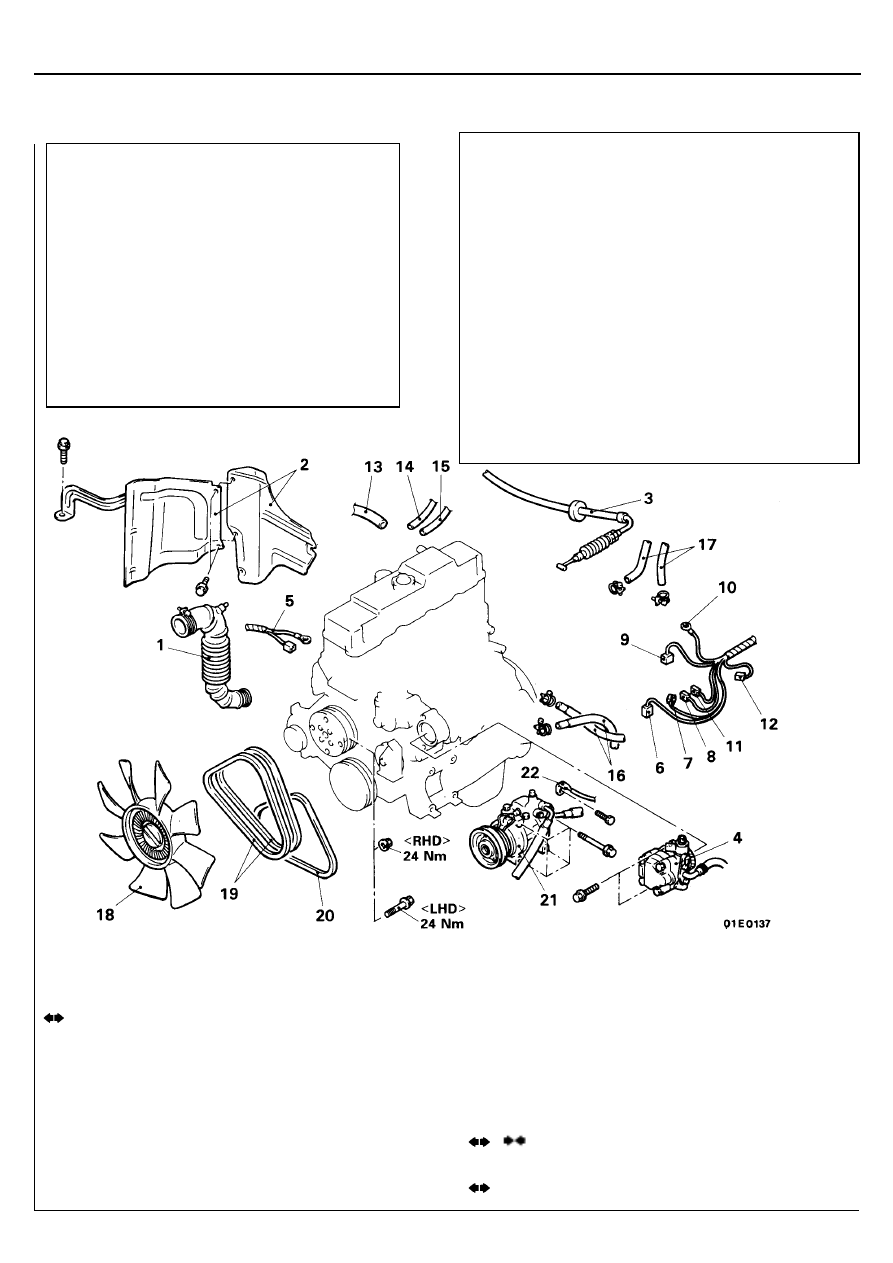

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Крышка корпуса воздушного фильтра
и впускной воздушный шланг в сборе

2.  Теплозащита
3.

Соединение троса педали акселератора

4.  Насос гидроусилителя рулевого управления

(модели с усилителем рулевого управления)

5.  Разъем генератора
6.  Датчик-выключатель давления масла

или разъем датчика давления масла
(на указатель)

7.  Разъем датчика-выключателя температуры

охлаждающей жидкости двигателя
<Автомобили с кондиционером>

8.

Термовыключатель <автомобили с АКПП>

9.  Датчик-выключатель температуры

охлаждающей жидкости двигателя и разъем
датчика (на указатель)

10. Вывод свечи накаливания
11. Разъем датчика-выключателя полностью

закрытого положения рычага управления
ТНВД <Автомобили с АКПП и кондиционером>

12.  Разъем датчика положения рычага

управления ТНВД

13.  Шланг принудительной вентиляции картера
14.  Вакуумный шланг
15.  Вакуумный шланг
16.  Соединения топливных шлангов
17.  Соединения шлангов отопителя
18.  Вентилятор системы охлаждения
19.  Ремень привода генератора
20.  Ремень привода компрессора кондиционера
21.  Компрессор кондиционера
22.  Провод "массы"

Предварительные операции



Снятие капота (см. ГЛАВУ 42 – "Капот".)



Снятие коробки передач и раздаточной
коробки в сборе (см. ГЛАВУ 22, 23 – "Коробка
передач в сборе".)



Снятие промежуточного охладителя
наддувочного воздуха
(См. ГЛАВУ 15 – "Промежуточный охладитель
наддувочного воздуха".)



Снятие радиатора (См. ГЛАВУ 14 – "Радиатор".)



Снятие аккумуляторной батареи и поддона
аккумуляторной батареи



Снятие передаточного механизма системы
поддержания постоянной скорости
(См. ГЛАВУ 13 – "Система поддержания
постоянной скорости <AUTO-CRUISE>".)

Заключительные операции



Установка коробки передач и раздаточной коробки в
сборе (см. ГЛАВУ 22, 23 – "Коробка передач в сборе".)



Установка радиатора



Установка промежуточного охладителя наддувочного
воздуха (См. ГЛАВУ 15 – "Промежуточный охладитель
наддувочного воздуха".)



Установка аккумуляторной батареи и поддона
аккумуляторной батареи



Снятие передаточного механизма системы поддержания
постоянной скорости (См. ГЛАВУ 13 – "Система
поддержания постоянной скорости <AUTO-CRUISE>".)



Установка капота (см. ГЛАВУ 42 – "Капот".)



Установка аккумуляторной батареи и поддона
аккумуляторной батареи



Регулировка троса педали акселератора



Удаление воздуха из топливопроводов (См. ГЛАВУ
13 – "Технические операции на автомобиле".)



Регулировка натяжения приводных ремней
(см. страницу 11-97.)

ДВИГАТЕЛЬ 4M40 –

Двигатель в сборе

11-113

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4. СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ (МОДЕЛИ С УСИЛИТЕЛЕМ РУЛЕВОГО
УПРАВЛЕНИЯ) / 21. СНЯТИЕ КОМПРЕССОРА
КОНДИЦИОНЕРА (МОДЕЛИ С КОНДИЦИОНЕРОМ)

(1) Снимите насос гидроусилителя рулевого управления и

компрессор кондиционера (с подсоединенным шлангом).

(2) После снятия, с помощью проволоки подвесьте насос

гидроусилителя рулевого управления вместе со шлангами в
таком месте, где он не будет помехой, и не будет поврежден, при
снятии и установке двигателя в сборе.

18. СНЯТИЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

Ослабьте гайку крепления вентилятора системы охлаждения,
удерживая муфту вентилятора системы охлаждения с помощью
гаечного ключа или подобного инструмента.

25. СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

(1) Проверьте, что от двигателя отсоединены все провода

(электрические разъемы), шланги, и т. п.

(2) С помощью специальных приспособлений (подъемник двигателя

и траверса) медленно поднимите двигатель вверх из моторного
отсека.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

25. УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

Установите двигатель в сборе. При установке двигателя тщательно
проверяйте правильность подсоединения проводов, трубок, шлангов и
разъемов проводов, отсутствие их зажатия, перекручивания,
повреждения и т.д.

18. УСТАНОВКА ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

Затяните гайку крепления вентилятора системы охлаждения,
удерживая муфту вентилятора системы охлаждения с помощью
гаечного ключа или подобного инструмента.

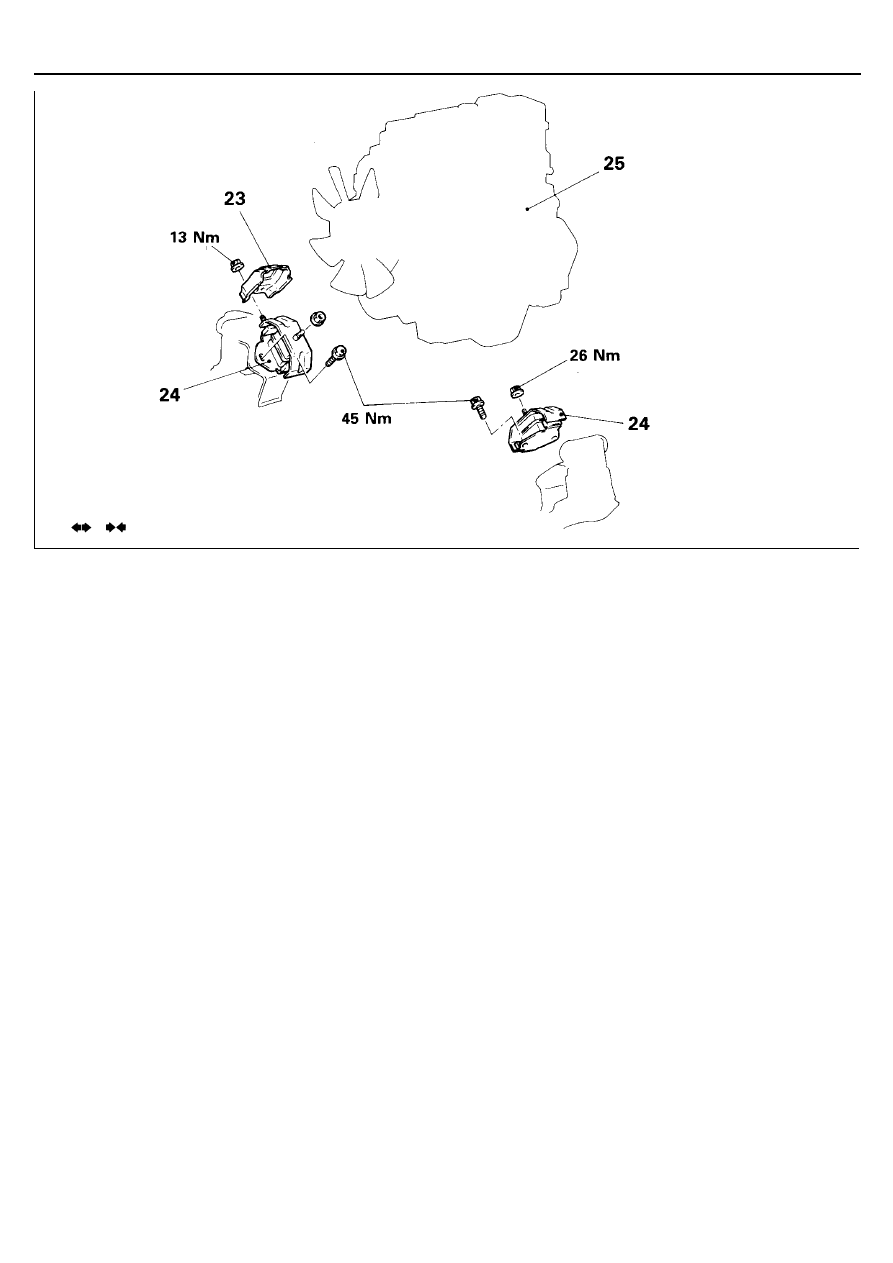

23. Теплозащита
24. Передняя опора двигателя
25. Двигатель в сборе





11-1

ДВИГАТЕЛЬ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ ..................................... 2

Конструктивные изменения ...................... 2

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

Основные данные для регулировки и
контроля .................................................... 2



ДВИГАТЕЛЬ <4M40> .................................... 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ .............................................. 2

Проверка и регулировка частоты
вращения холостого хода......................... 2















ДВИГАТЕЛЬ -

Общие сведения / Основные данные для регулировки и
контроля / Технические операции на автомобиле



11-2

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Была изменена частота вращения холостого хода для двигателя 4М40. Остальные технические характеристики остались без
изменений.


ОБЩАЯ ИНФОРМАЦИЯ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ



Параметры

4М40

Номинальное значение

Частота вращения холостого хода, об/мин



750

±

 100



ДВИГАТЕЛЬ <4M40>

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА ЧАСТОТЫ
ВРАЩЕНИЯ ХОЛОСТОГО ХОДА

Процедуры проверки и регулировки частоты вращения холостого хода
остались без изменений. Изменилось только номинальное значение
частоты вращения холостого хода
Номинальное значение: 750

±±±±

 100 об/мин
