ДВИГАТЕЛЬ 4M40 –

Сальники коленчатого вала

11-104

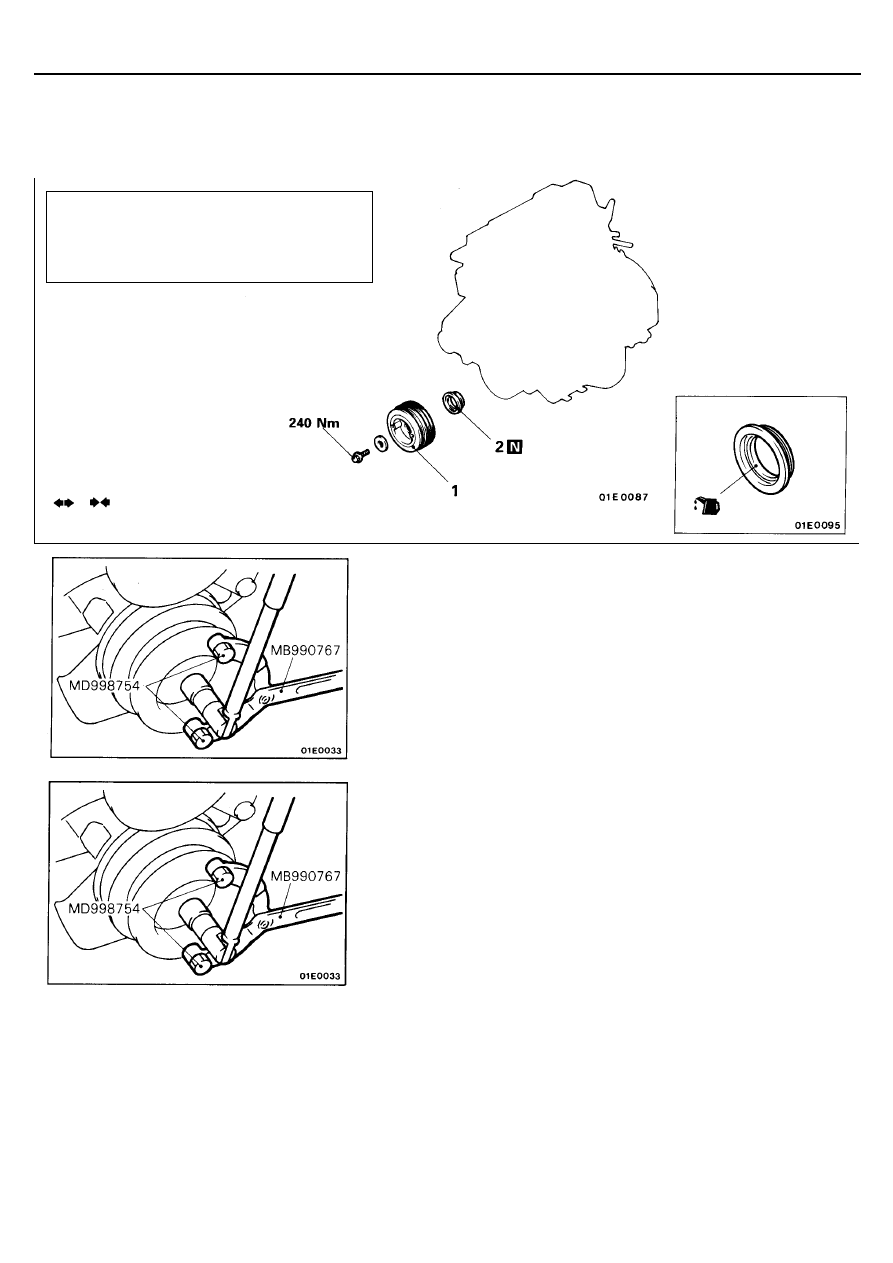

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА

ПЕРЕДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. СНЯТИЕ ШКИВА КОЛЕНЧАТОГО ВАЛА

С помощью специальных приспособлений (вильчатого держателя
MB990767 и специальных болтов MD998754) снимите шкив
с коленчатого вала.
Внимание
Во избежание повреждения демпфера шкива коленчатого вала,
используйте только указанные специальные приспособления.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

1. УСТАНОВКА ШКИВА КОЛЕНЧАТОГО ВАЛА

С помощью специальных приспособлений (вильчатого держателя
MB990767 и специальных болтов MD998754) установите шкив
на коленчатый вал.
Внимание
Во избежание повреждения демпфера шкива коленчатого вала,
используйте только указанные специальные приспособления.

Последовательность снятия
1.

Шкив коленчатого вала

2.

Сальник

Предварительная и заключительная
операции

•



Снятие и установка вентилятора системы
охлаждения (см. ГЛАВУ 14 – "Вентилятор
системы охлаждения".)

ДВИГАТЕЛЬ 4M40 –

Сальники коленчатого вала

11-105

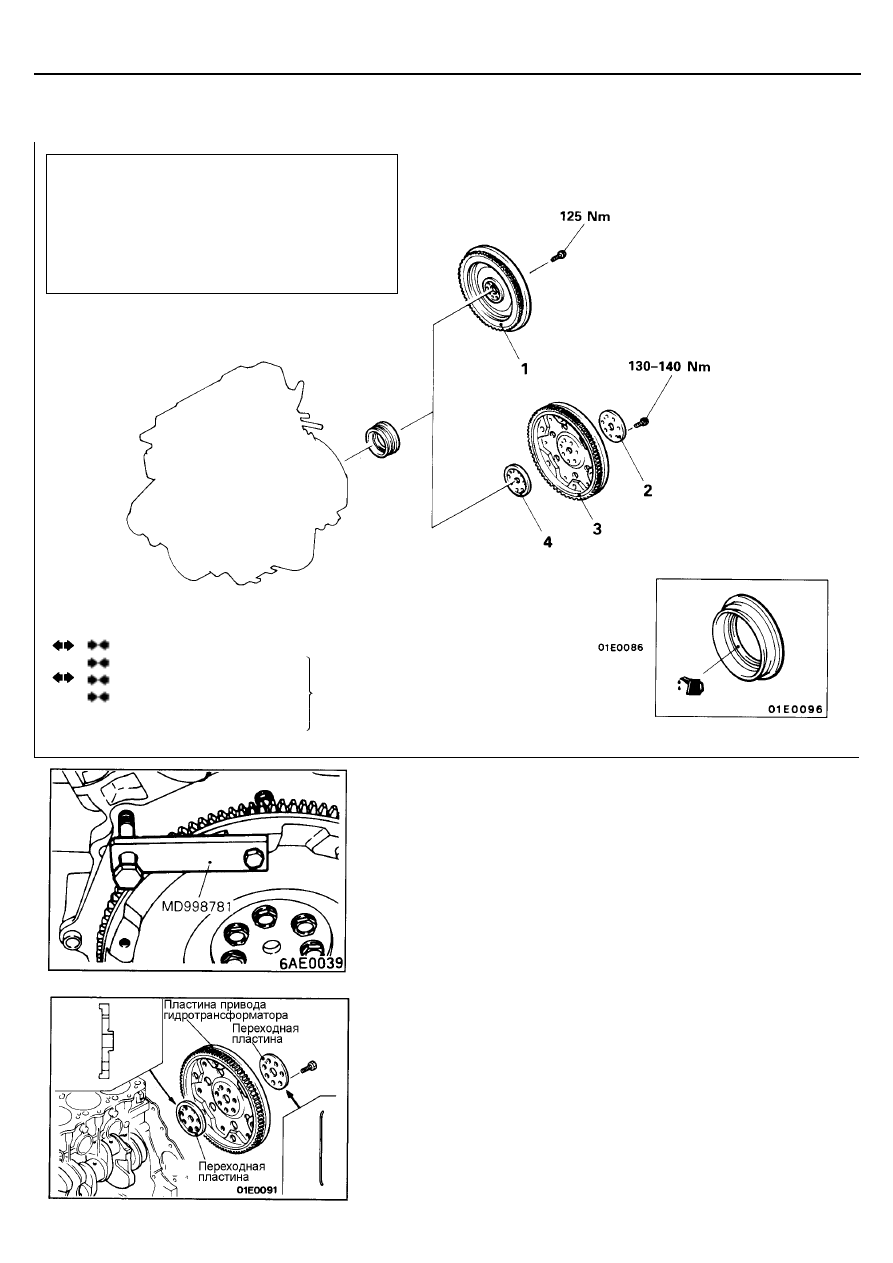

ЗАДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1. СНЯТИЕ МАХОВИКА В СБОРЕ (МОДЕЛИ С МКПП)

/ 3. СНЯТИЕ ПЛАСТИНЫ ПРИВОДА
ГИДРОТРАНСФОРМАТОРА (МОДЕЛИ С АКПП)

С помощью специального приспособления (фиксатор
маховика MD998781) зафиксируйте маховик (механическая КПП)
или пластину привода гидротрансформатора (автоматическая КПП), а
затем отверните болт.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4. УСТАНОВКА ПЕРЕХОДНОЙ ПЛАСТИНЫ

КОЛЕНЧАТОГО ВАЛА / 2. УСТАНОВКА ПЕРЕХОДНОЙ
ПЛАСТИНЫ

При установке расположите переходные пластины, как показано на
рисунке.

Последовательность снятия
1.

Маховик в сборе (модели с МКПП)

2.

Переходная пластина

3.

Пластина привода
гидротрансформатора

4.

Переходная пластина
коленчатого вала

5.

Сальник

Предварительные и заключительные операции

•



Снятие и установка коробки передач и
раздаточной коробки в сборе
(см. ГЛАВУ 22, 23 – "Коробка передач и
раздаточная коробка в сборе".)

•



Снятие и установка кожуха сцепления и
ведомого диска сцепления
(модели с механической КПП)

Модели с АКПП

ДВИГАТЕЛЬ 4M40 –

Сальники коленчатого вала /
Вакуумный насос

11-106

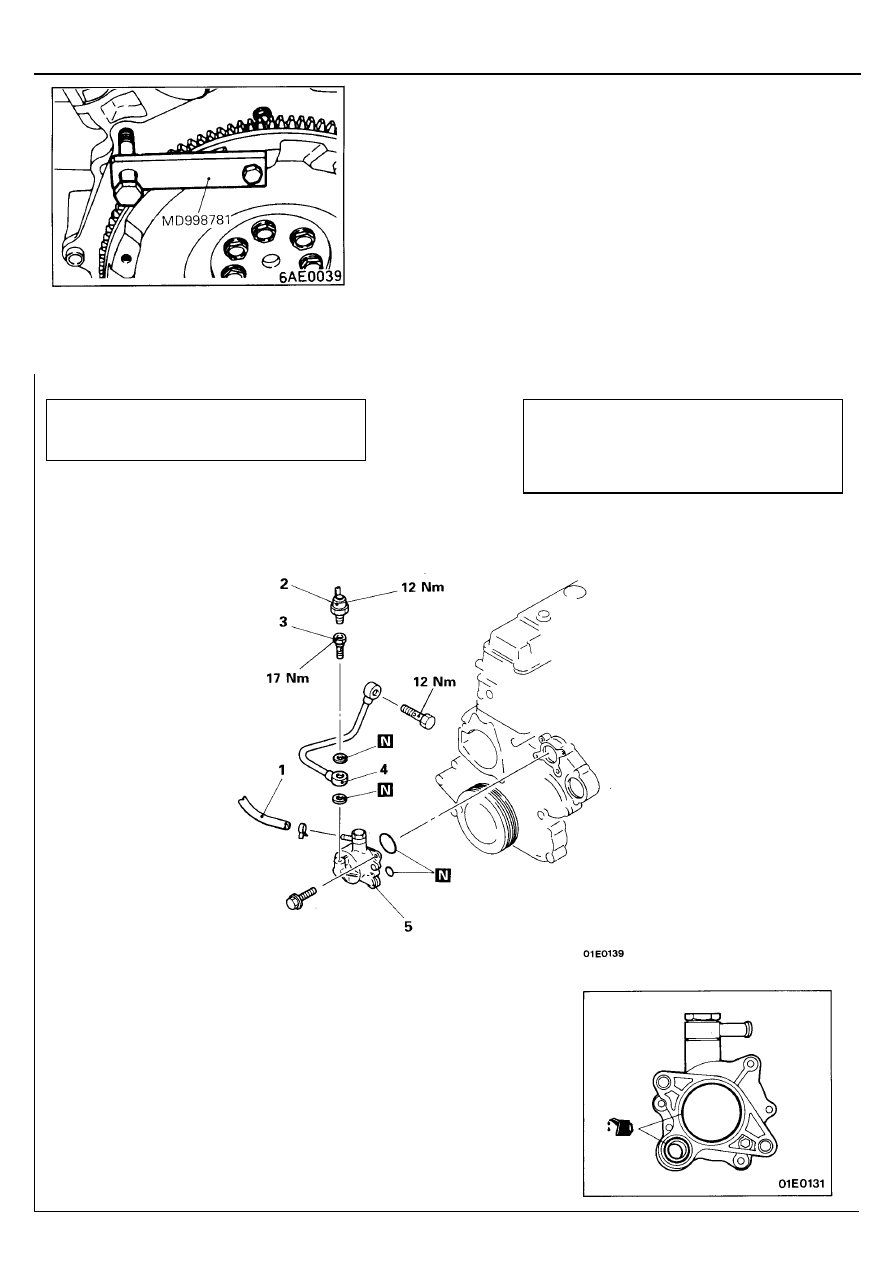

3. УСТАНОВКА ПЛАСТИНЫ ПРИВОДА

ГИДРОТРАНСФОРМАТОРА (МОДЕЛИ С АКПП)
/ 1. УСТАНОВКА МАХОВИКА В СБОРЕ
(МОДЕЛИ С МКПП)

С помощью специального приспособления (фиксатор
маховика MD998781) зафиксируйте маховик (механическая КПП)
или пластину привода гидротрансформатора (автоматическая КПП), а
затем затяните болт номинальным моментом затяжки.

ВАКУУМНЫЙ НАСОС

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Снятие промежуточного охладителя
наддувочного воздуха

Заключительные операции

•



Установка промежуточного охладителя
наддувочного воздуха

•



Проверка уровня моторного масла и
заливка масла

Последовательность снятия
1.

Вакуумный шланг

2.

Датчик-выключатель давления масла

3.

Адаптер датчика

4.

Маслопровод

5.

Вакуумный насос

ДВИГАТЕЛЬ 4M40 –

Прокладка головки цилиндров

11-107

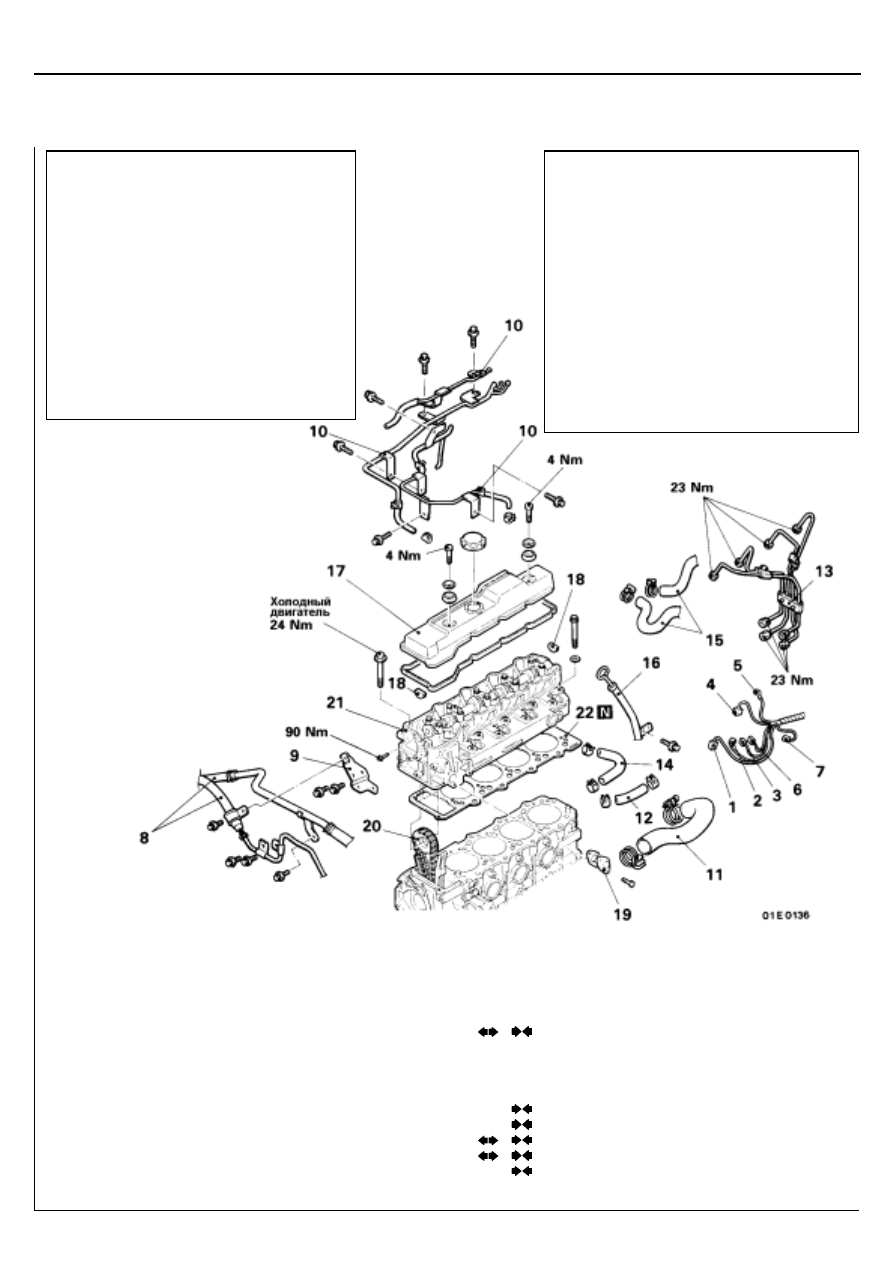

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Датчик давления масла или разъем датчика
давления масла (на указатель)

2.  Разъем датчика-выключателя температуры

охлаждающей жидкости двигателя
(модели с кондиционером)

3.  Разъем термовыключателя

(модели с кондиционером)

4.

Разъем датчика указателя и датчика
температуры охлаждающей жидкости двигателя

5.  Вывод свечи накаливания
6.  Разъем датчика-выключателя полностью

закрытого положения рычага управления
ТНВД (модели с АКПП)

7.  Разъем датчика положения рычага

управления ТНВД

8.  Трубка гидросистемы усилителя рулевого

управления

9.  Кронштейн
10.  Вакуумная трубка и трубка отбора

давления наддува

11. Верхний шланг радиатора
12. Шланг системы охлаждения
13.  Топливная трубка высокого давления
14.  Топливный шланг
15.  Шланг отопителя
16.  Направляющая масляного щупа
17.  Крышка головки цилиндров
18.  Полукруглая заглушка
19.  Натяжитель цепи привода ГРМ
20.  Звездочка распределительного вала
21.  Головка цилиндров в сборе
22.  Прокладка головки цилиндров

Предварительные операции

•



Слив охлаждающей жидкости
(См. ГЛАВУ 14 – "Технические операции
на автомобиле".)

•



Снятие промежуточного охладителя
наддувочного воздуха
<Модели с турбокомпрессором>
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

•



Снятие впускного коллектора
(См. ГЛАВУ 15 – "Впускной коллектор".)

•



Снятие турбокомпрессора
<Модели с турбокомпрессором>
(См. ГЛАВУ 15 – "Турбокомпрессор".)

•



Снятие выпускного коллектора
(См. ГЛАВУ 15 – "Выпускной коллектор".)

Заключительные операции

•



Установка выпускного коллектора
(См. ГЛАВУ 15 – "Выпускной коллектор".)

•



Установка турбокомпрессора
<Модели с турбокомпрессором>
(См. ГЛАВУ 15 – "Турбокомпрессор".)

•



Установка впускного коллектора
(См. ГЛАВУ 15 – "Впускной коллектор".)

•



Установка промежуточного охладителя
наддувочного воздуха
<Модели с турбокомпрессором>
(См. ГЛАВУ 15 – "Промежуточный
охладитель наддувочного воздуха".)

•



Удаление воздуха из топливопроводов

•



Регулировка троса педали акселератора
(См. ГЛАВУ 13 – "Технические операции
на автомобиле".)
