ДВИГАТЕЛЬ 6G74 –

Прокладка головки цилиндров

11-93-4

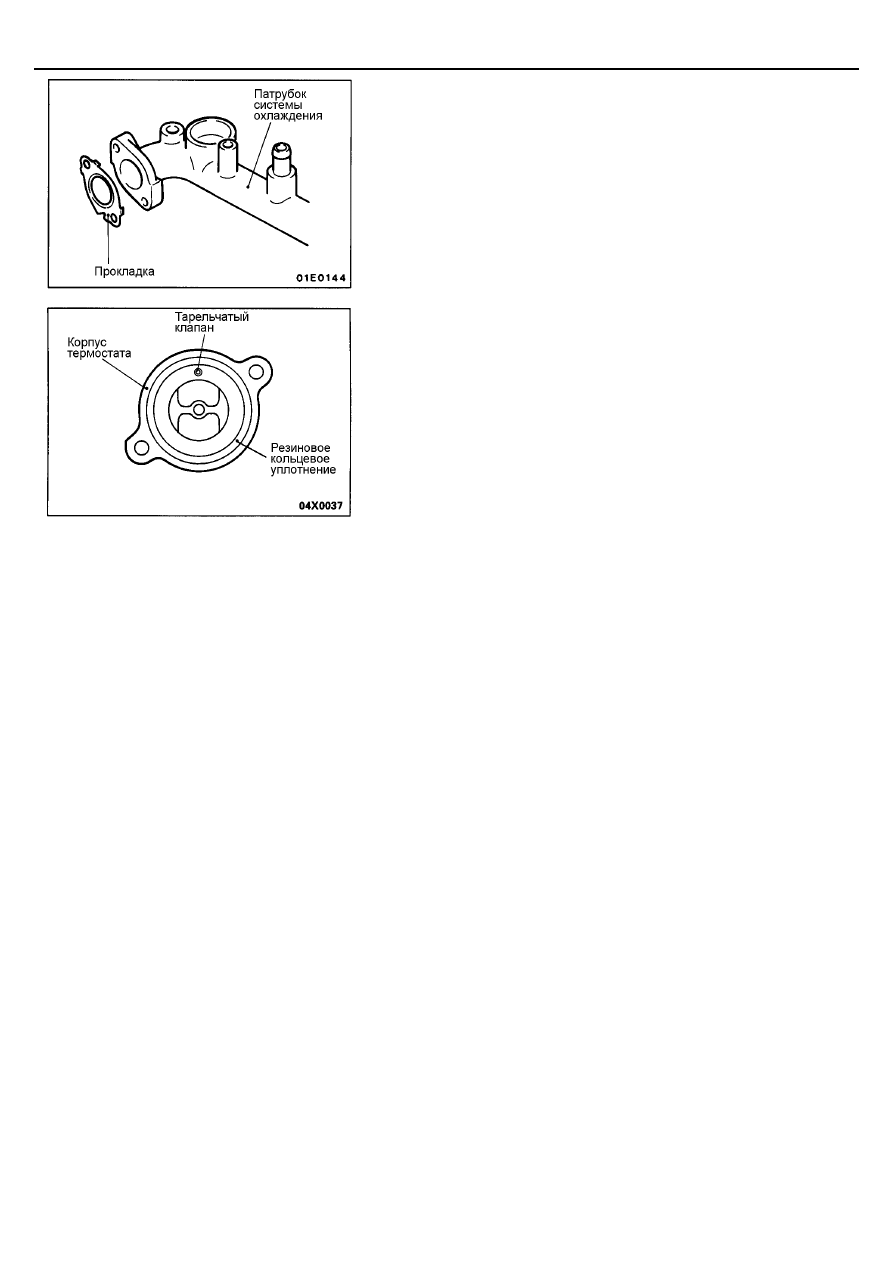

18. УСТАНОВКА ПРОКЛАДКИ / 17. УСТАНОВКА ПАТРУБКА

СИСТЕМЫ ОХЛАЖДЕНИЯ

(1) Установите прокладку на патрубок системы охлаждения, как

показано на рисунке.

(2) Установите патрубок системы охлаждения на головку цилиндров.

3. УСТАНОВКА ТЕРМОСТАТА

Установите термостат так, чтобы тарельчатый клапан был обращен
вверх и совмещен с отметкой на корпусе термостата, как показано на
рисунке.
Внимание
Убедитесь в отсутствии налипания масла на резиновом
кольцевом уплотнении термостата. Будьте осторожны, не
повредите резиновое кольцевое уплотнение при установке
термостата.

ДВИГАТЕЛЬ 6G74 –

 Двигатель в сборе

11-94

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

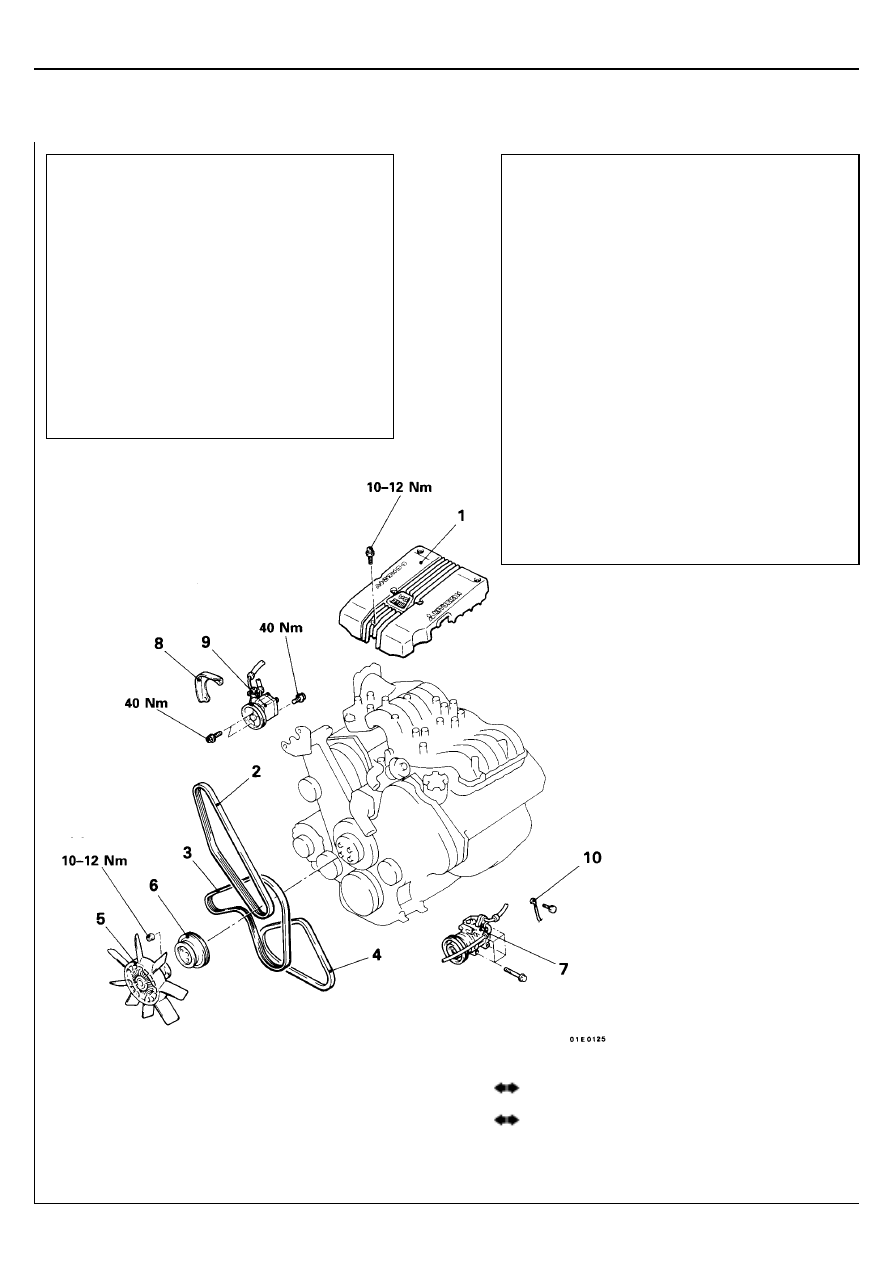

Последовательность снятия
1.  Кожух ресивера впускного коллектора
2.  Ремень привода насоса гидроусилителя

рулевого управления

3.  Ремень привода генератора
4.  Ремень привода кондиционера
5.  Вентилятор системы охлаждения

6.  Шкив насоса охлаждающей жидкости
7.  Компрессор кондиционера
8.  Крышка
9.  Насос гидроусилителя рулевого управления
10.  Соединение провода "массы"

Предварительные операции

•



Снятие капота (см. ГЛАВУ 42 – "Капот".)

•



Снятие аккумуляторной батареи и поддона
аккумуляторной батареи

•



Снятие передаточного механизма системы
поддержания постоянной скорости
(См. ГЛАВУ 13 – "Система поддержания
постоянной скорости <AUTO-CRUISE>")

•



Снятие радиатора (см. ГЛАВУ 14 – "Радиатор".)

•



Снятие переднего защитного кожуха, нижнего
защитного кожуха, обтекателя (Air Guide Plate)

•



Снятие приемной трубы системы выпуска
(см. ГЛАВУ 15 – "Трубы системы выпуска,
глушитель и каталитический нейтрализатор".)

•



Снятие коробки передач и раздаточной
коробки в сборе (см. ГЛАВУ 22, 23 – "Коробка
передач в сборе".)

Заключительные операции

•



Установка коробки передач и раздаточной
коробки в сборе (см. ГЛАВУ 22, 23 – "Коробка
передач в сборе".)

•



Установка приемной трубы системы выпуска
(См. ГЛАВУ 15 – "Трубы системы выпуска,
глушитель и каталитический нейтрализатор".)

•



Установка переднего защитного кожуха, нижнего
защитного кожуха, обтекателя (Air Guide Plate)

•



Установка радиатора (см. ГЛАВУ 14 – "Радиатор".)

•



Установка аккумуляторной батареи и поддона
аккумуляторной батареи

•



Установка передаточного механизма системы
поддержания постоянной скорости
(См. ГЛАВУ 13 – "Система поддержания
постоянной скорости <AUTO-CRUISE>")

•



Установка капота (См. ГЛАВУ 42 – "Капот".)

•



Регулировки двигателя (см. страницу 11-72.)

•



Регулировка троса педали акселератора
(См. ГЛАВУ 13 – "Технические операции на
автомобиле".)

•



Регулировка троса привода дроссельной
заслонки (См. ГЛАВУ 23 – "Технические
операции на автомобиле".)

•



Заливка и проверка уровня моторного масла

ДВИГАТЕЛЬ 6G74 –

 Двигатель в сборе

11-95

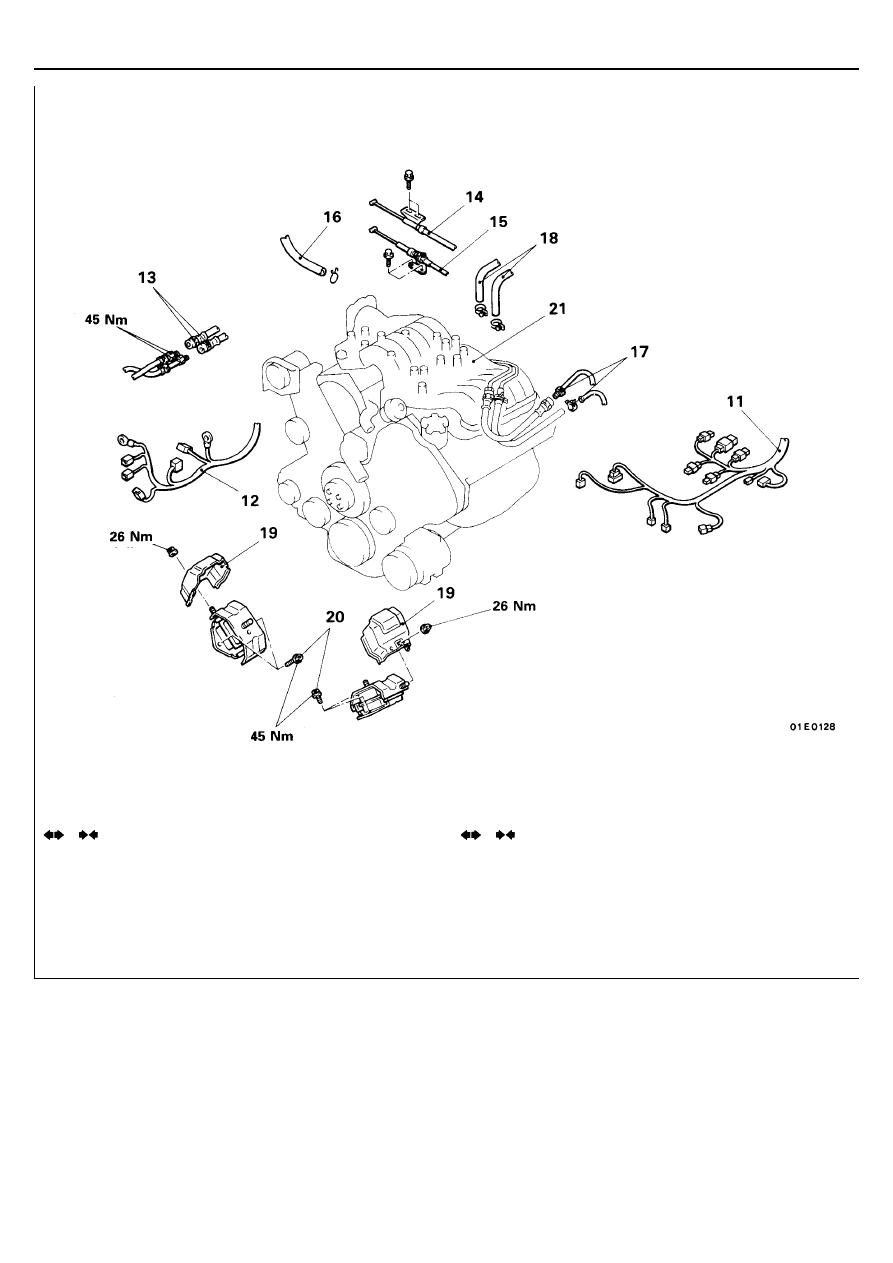

11. Соединение жгута проводов системы

управления двигателем

12.  Соединение жгута проводов генератора и

стартера

13.  Соединение шланга маслоохладителя

двигателя

14.  Соединение троса педали акселератора
15.  Соединение троса привода дроссельной

заслонки

16.  Соединение вакуумного шланга усилителя

тормозов

17.  Соединение топливного шланга
18.  Соединение шланга отопителя
19.  Теплозащита
20.  Болты опоры крепления двигателя
21.  Двигатель в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

7. СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА (МОДЕЛИ С

КОНДИЦИОНЕРОМ) / 9. СНЯТИЕ НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
(МОДЕЛИ С УСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ)

Снимите насос гидроусилителя рулевого управления и компрессор
кондиционера (с присоединенными шлангами).
ПРИМЕЧАНИЕ
После снятия, закрепите насос гидроусилителя рулевого управления
вместе с шлангами с помощью проволоки в таком месте, где он не
будет помехой, и не будет поврежден, при снятии и установке
двигателя в сборе.

ДВИГАТЕЛЬ 6G74 –

 Двигатель в сборе

11-96

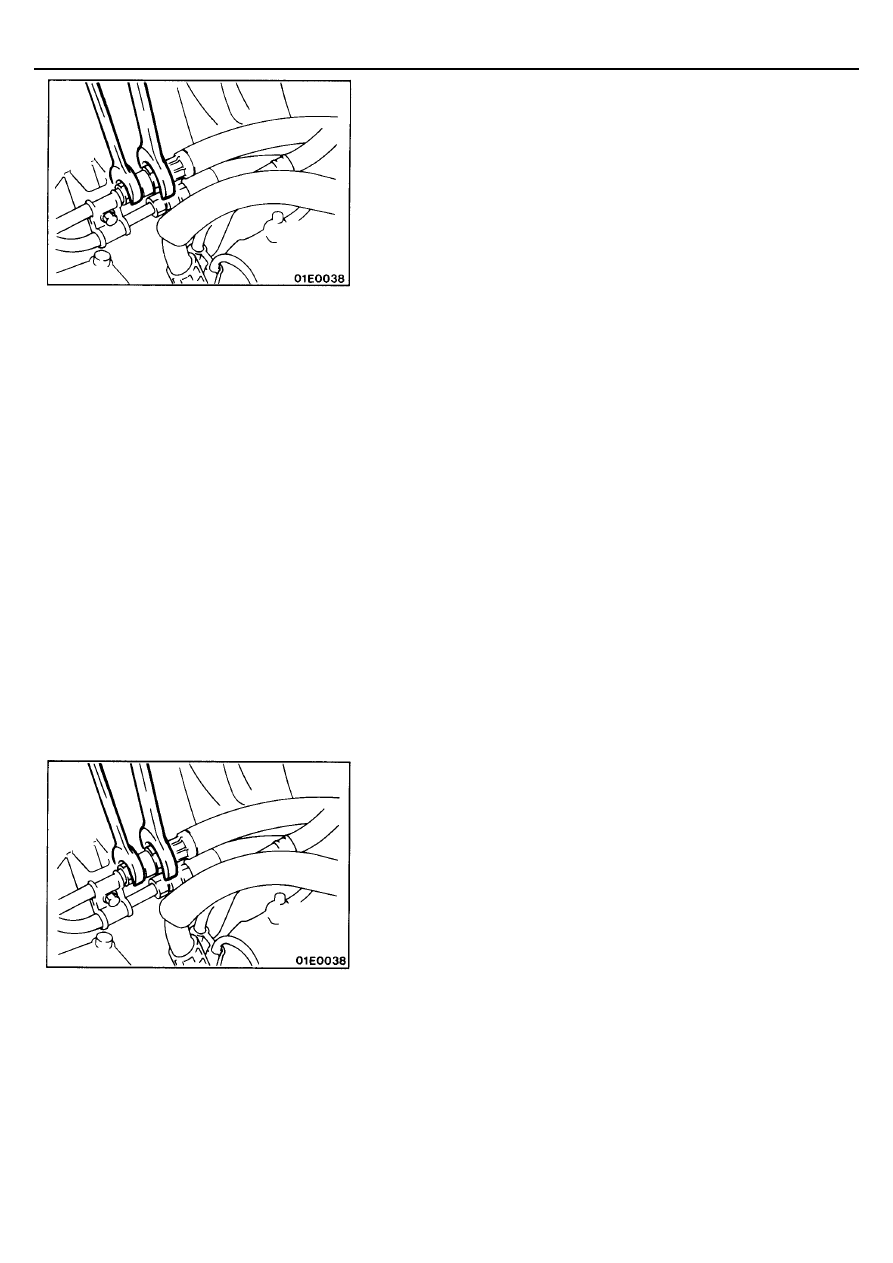

13 ОТСОЕДИНЕНИЕ ШЛАНГА МАСЛООХЛАДИТЕЛЯ

Используя гаечный ключ или подобный инструмент, отверните
соединение шланга маслоохладителя.

21. СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

(1) Проверьте, что от двигателя отсоединены все провода

(электрические разъемы), шланги, и т. п.

(2) С помощью специальных приспособлений (подъемник двигателя

и траверса) медленно поднимите двигатель вверх из моторного
отсека.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

21. УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

Установите двигатель в сборе. При установке двигателя тщательно
проверяйте правильность подсоединения проводов, трубок, шлангов и
разъемов проводов, отсутствие их зажатия, перекручивания,
повреждения и т.д.

13. ПОДСОЕДИНЕНИЕ ШЛАНГА МАСЛООХЛАДИТЕЛЯ

Используя гаечный ключ или подобный инструмент, подсоедините
шланг маслоохладителя.
