Mitsubishi Pajero (1991-1998 год). Руководство - часть 55

ДВИГАТЕЛЬ 6G74 –

 Сальники коленчатого вала

11-93

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

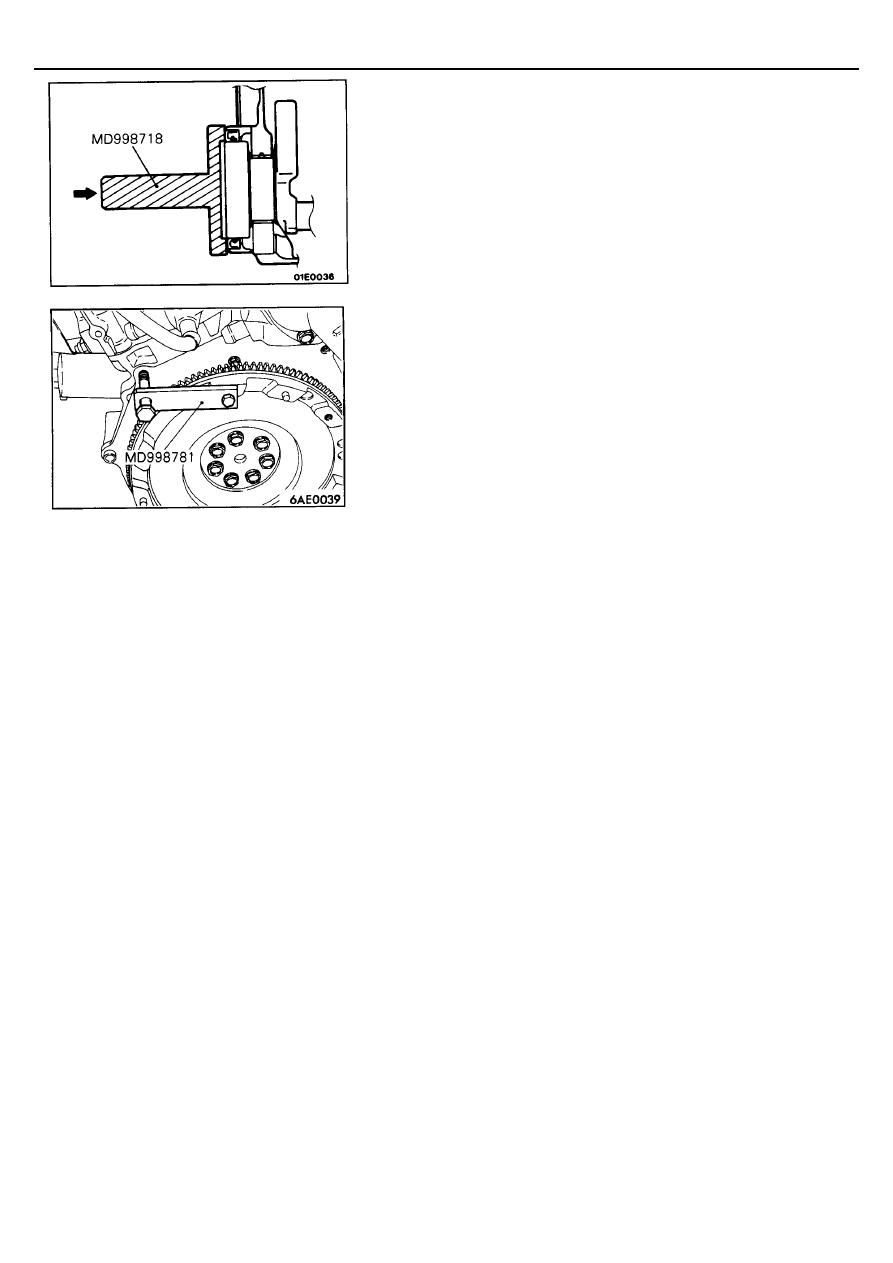

5. УСТАНОВКА САЛЬНИКА

Используя специальный инструмент, запрессуйте новый задний
сальник коленчатого вала в корпус сальника.

3. УСТАНОВКА ПЛАСТНЫ ПРИВОДА

ГИДРОТРАНСФОРМАТОРА <АКПП> / 1. УСТАНОВКА
МАХОВИКА В СБОРЕ <МКПП>

Используя специальное приспособление, зафиксируйте маховик или
пластину привода гидротрансформатора и затяните болты крепления
номинальным моментом затяжки.

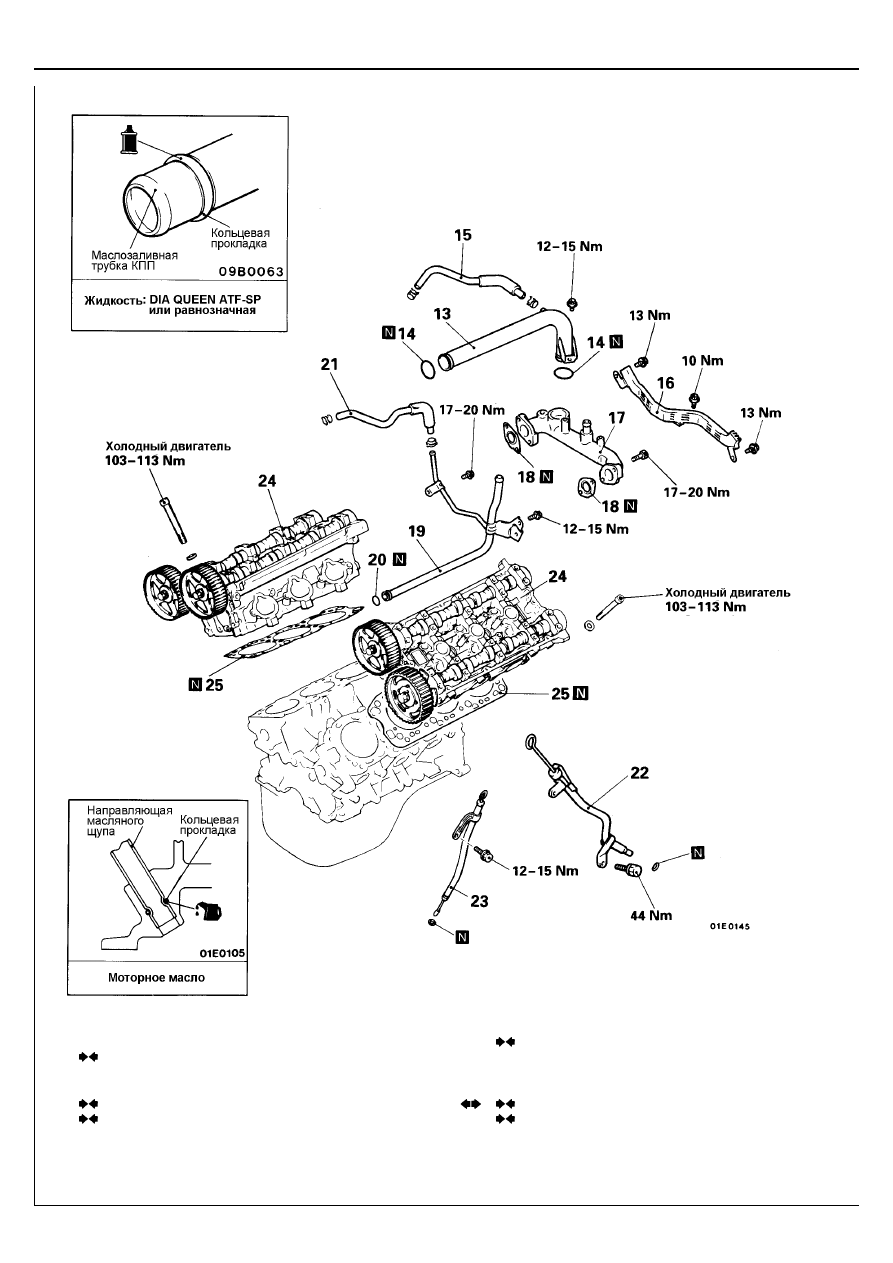

ДВИГАТЕЛЬ 6G74 –

Прокладка головки цилиндров

11-93-1

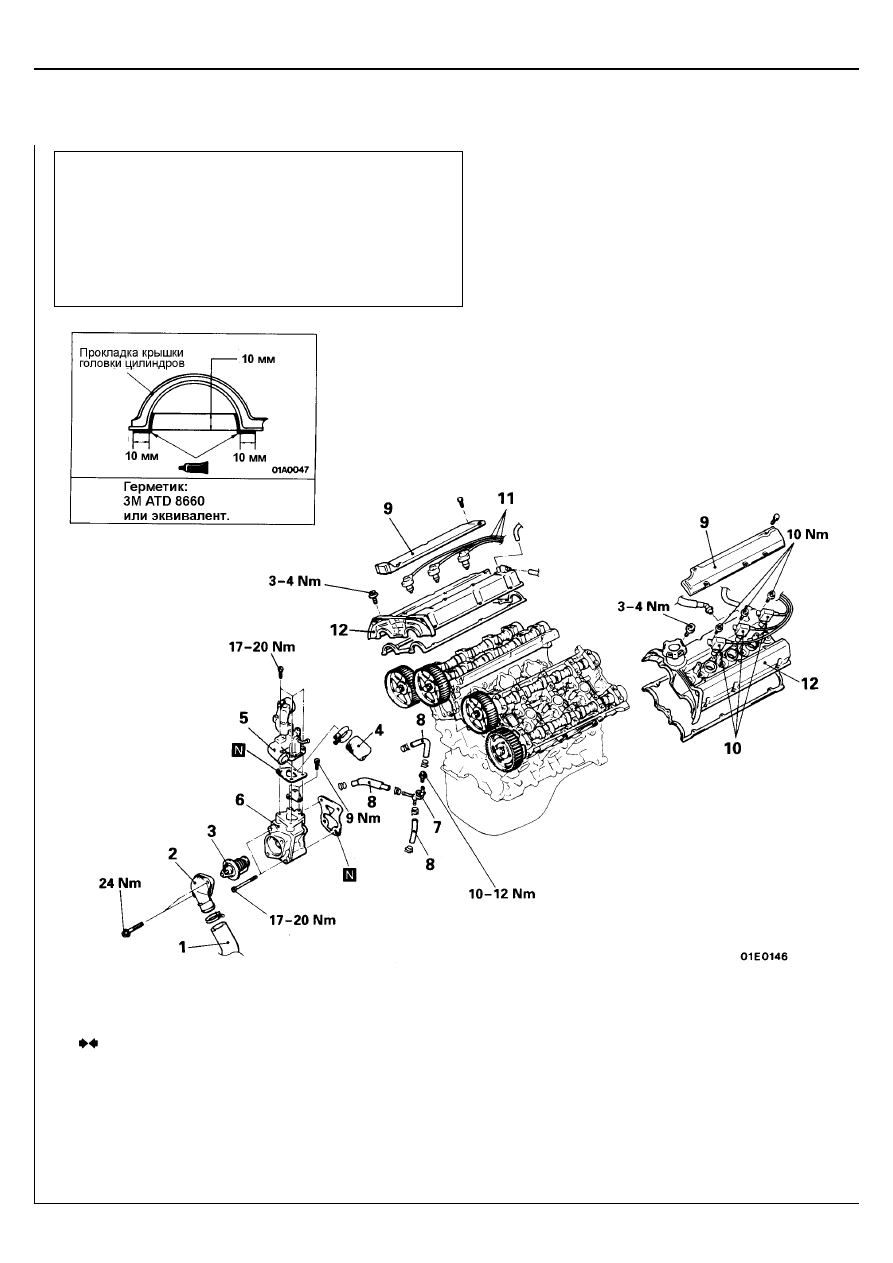

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.  Соединение нижнего шланга радиатора
2.  Впускной патрубок системы охлаждения
3.  Термостат
4.  Соединение верхнего шланга радиатора
5.  Выпускной патрубок системы охлаждения
6.  Корпус термостата

7.  Тройник
8.  Шланг системы охлаждения
9.  Центральная крышка
10.  Катушка зажигания
11.  Свечные провода высокого напряжения
12.  Крышка головки цилиндров

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости (См. ГЛАВУ 14
– "Технические операции на автомобиле".)

•



Снятие и установка ремня привода ГРМ
(См. страницу11-83.)

•



Снятие и установка впускного коллектора
(См. ГЛАВУ 15 – "Впускной коллектор".)

•



Снятие и установка выпускного коллектора
(См. ГЛАВУ 15 – "Выпускной коллектор".)

ДВИГАТЕЛЬ 6G74 –

Прокладка головки цилиндров

11-93-2

13.  Отводящая труба системы охлаждения
14.  Кольцевая прокладка
15.  Шланг системы охлаждения
16.  Опора свечных проводов высокого напряжения
17.  Патрубок системы охлаждения
18.  Прокладка
19. Труба системы охлаждения в сборе

20.  Кольцевая прокладка
21.  Шланг системы охлаждения
22.  Маслозаливная трубка КПП
23.  Направляющая масляного щупа
24.  Головка цилиндров в сборе
25.  Прокладка головки цилиндров

ДВИГАТЕЛЬ 6G74 –

Прокладка головки цилиндров

11-93-3

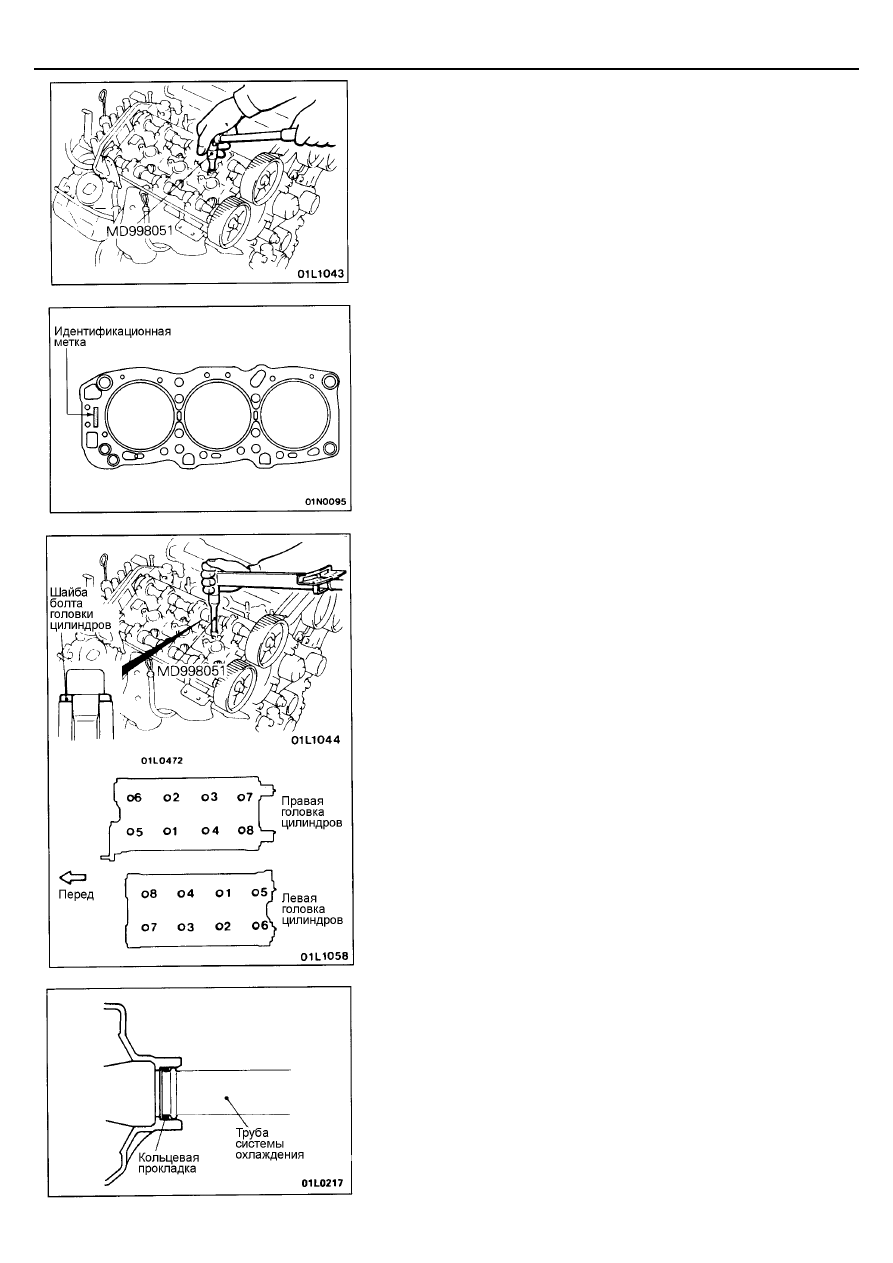

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

24. СНЯТИЕ ГОЛОВКИ ЦИЛИНДРОВ

С помощью специального инструмента ослабьте болты крепления
головки цилиндров в два три приема, затем отверните их, после чего
снимите головку цилиндров в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

25. УСТАНОВКА ПРОКЛАДКИ ГОЛОВКИ ЦИЛИНДРОВ

(1) Удалите масло с привалочных поверхностей головки цилиндров и

блока цилиндров.

(2) Положите прокладку головки цилиндров на блок цилиндров

идентификационной меткой вверх к передней части двигателя.

24. УСТАНОВКА ГОЛОВКИ ЦИЛИНДРОВ В СБОРЕ

Используя специальный инструмент, затяните болты в два три приема
в порядке, указанном номерами на рисунке.
Внимание
Установите шайбы болтов головки цилиндров скругленной
частью вверх, как показано на рисунке

20./14. УСТАНОВКА КОЛЬЦЕВЫХ ПРОКЛАДОК

Наденьте кольцевую прокладку на подводящую трубу системы
охлаждения и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды, а затем установите трубу.
Внимание
1.

Не допускайте попадание моторного масла, а также
консистентной смазки на поверхность кольцевой прокладки.

2.

Не допускайте попадание на места соединения подводящей
трубы системы охлаждения песка, пыли, и т.д.

3.

Вставьте подводящую трубу системы охлаждения до упора.
