ДВИГАТЕЛЬ 4G64 –

Сальники коленчатого вала

11-22

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА

ПЕРЕДНИЙ САЛЬНИК
СНЯТИЕ И УСТАНОВКА

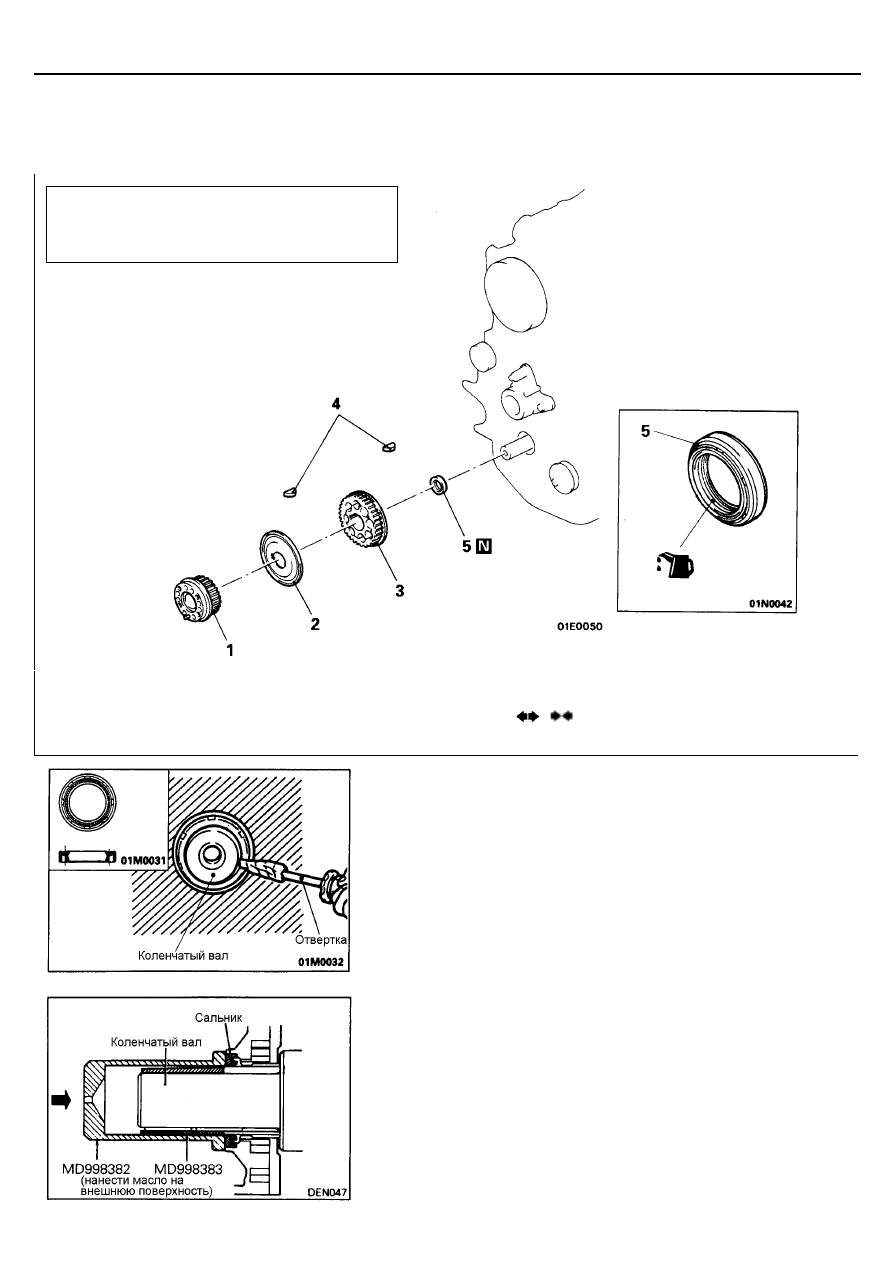

Последовательность снятия

1. Звездочка коленчатого вала
2. Фланец
3. Звездочка "B" коленчатого вала

4. Шпонка
5. Сальник

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

5. СНЯТИЕ САЛЬНИКА

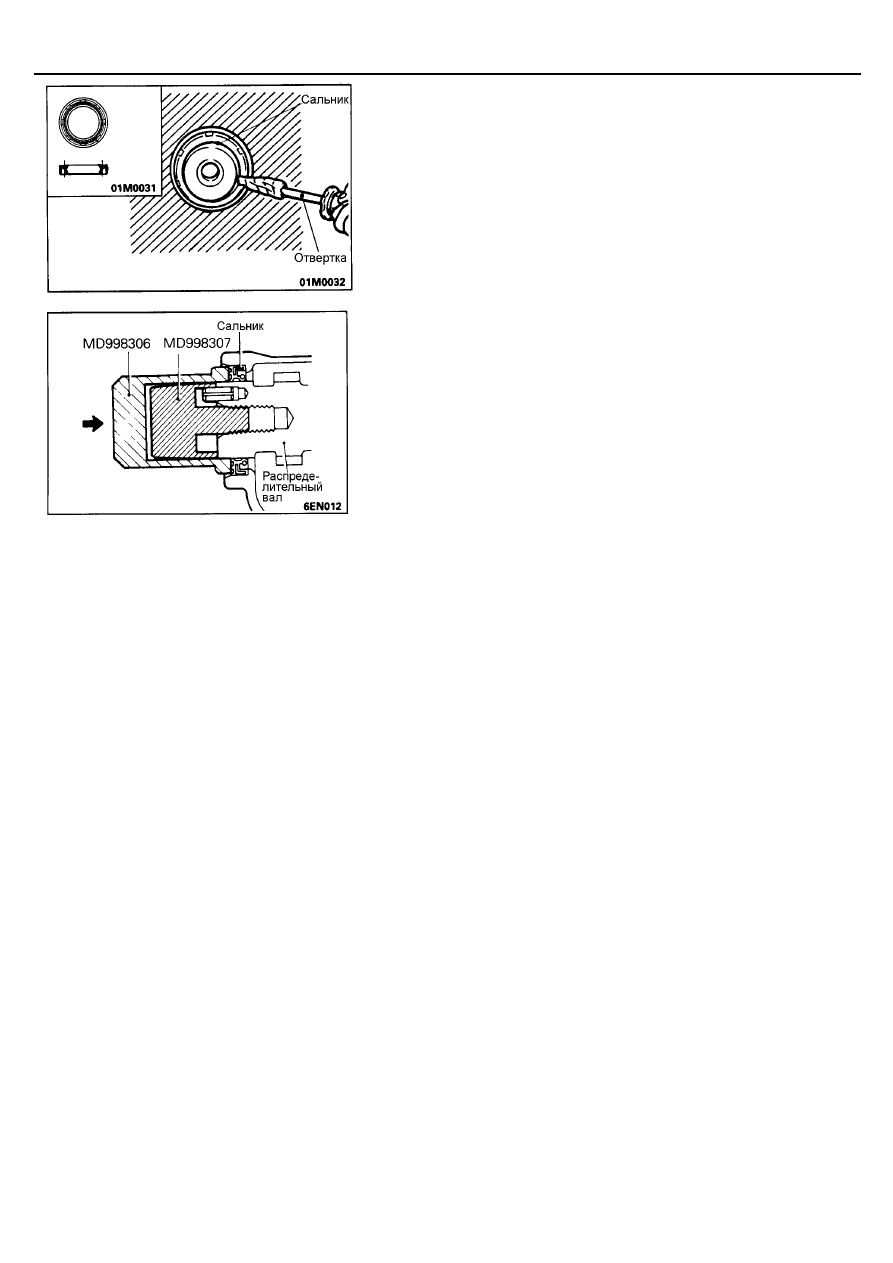

(1) Разрежьте часть рабочей кромки сальника коленчатого вала.
(2) Обмотайте наконечник отвертки тканью, вставьте ее в разрез

сальника и извлеките сальник.
Внимание
Будьте осторожны, не повредите коленчатый вал
и переднюю часть блока цилиндров.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

5. УСТАНОВКА САЛЬНИКА

Нанесите моторное масло на рабочую кромку сальника и, используя
специальный инструмент, запрессуйте сальник.

•

Снятие и установка ремня привода ГРМ и
ремня привода балансирного механизма
(Смотрите страницу 11-16.)

ДВИГАТЕЛЬ 4G64 –

Сальники коленчатого вала

11-23

ЗАДНИЙ САЛЬНИК

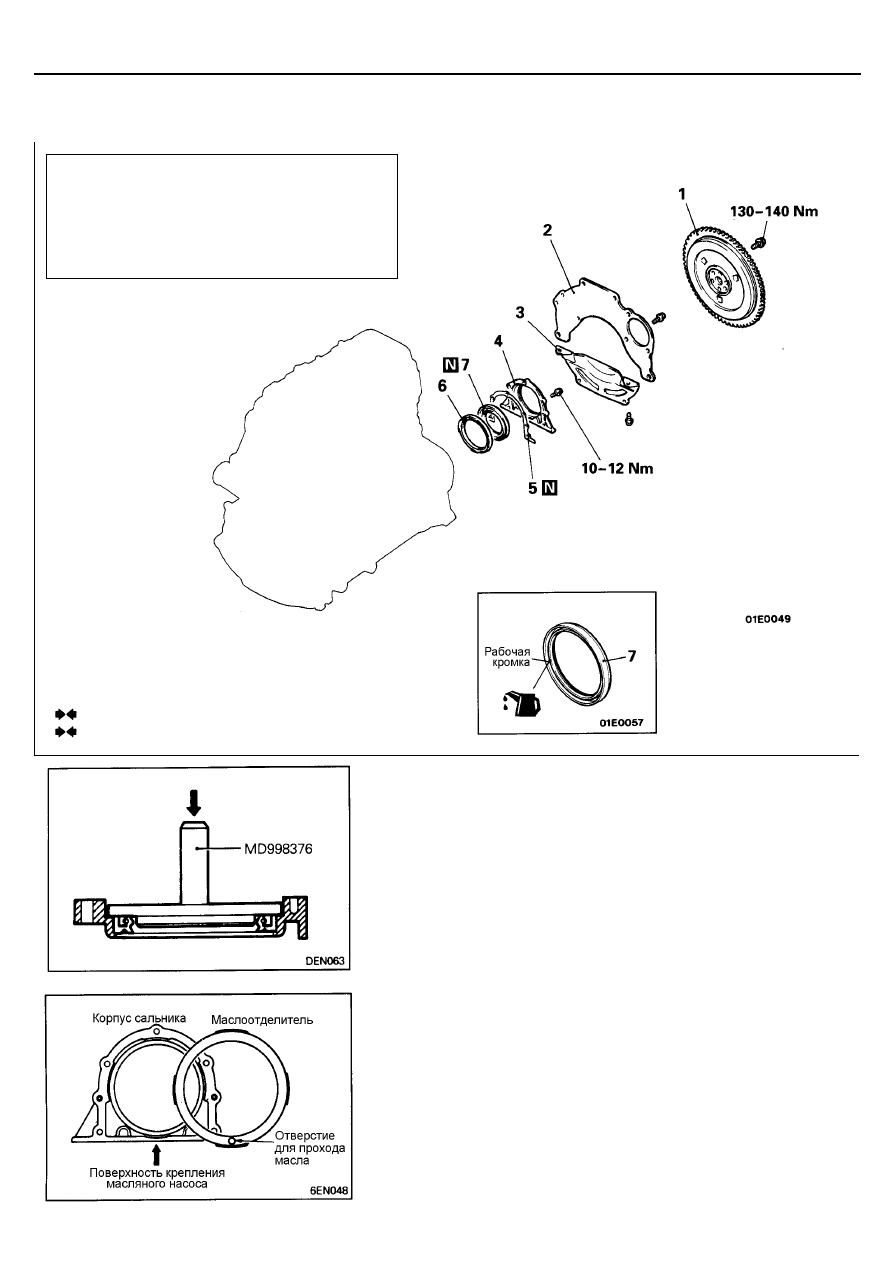

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7. УСТАНОВКА САЛЬНИКА

6. УСТАНОВКА МАСЛООТДЕЛИТЕЛЯ

Запрессуйте маслоотделитель в корпус сальника так, чтобы отверстие
для прохода масла находилось внизу, как показано на рисунке.

Маховик в сборе

2.

Задняя плита

3.

Защитная крышка картера КПП

4.

Корпус сальника

5.

Прокладка

6.

Маслоотделитель

7.

Сальник

Предварительные и заключительные операции

•

Снятие и установка коробки передач
и раздаточной коробки в сборе
(см. ГЛАВУ 22 – "Коробка передач и
раздаточная коробка в сборе".)

•

Снятие и установка кожуха сцепления
и ведомого диска сцепления

ДВИГАТЕЛЬ 4G64 –

Прокладка головки цилиндров

11-24

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

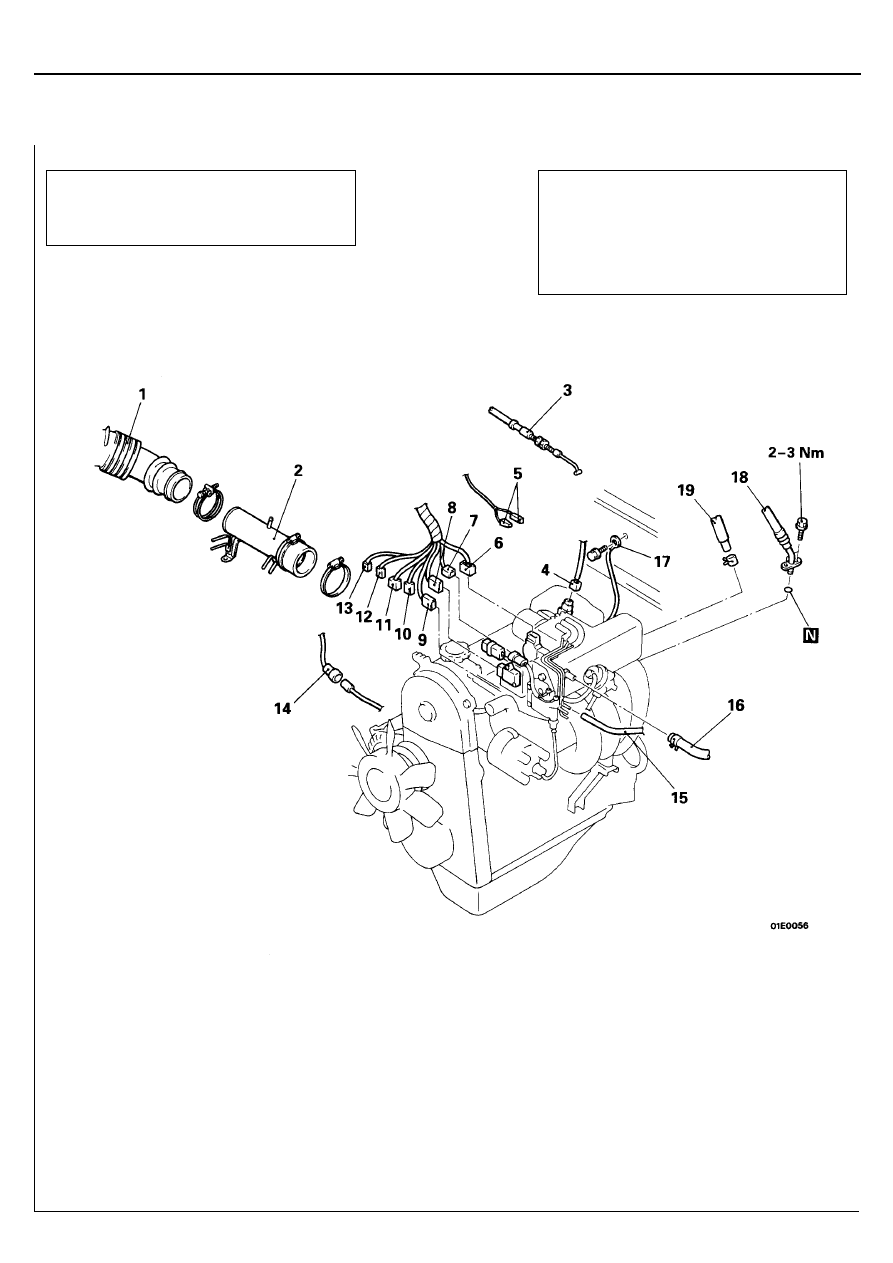

Последовательность снятия
1. Впускной воздушный шланг
2. Подводящий воздушный патрубок
3. Соединение троса педали акселератора
4. Разъем сервопривода регулятора оборотов

холостого хода

5. Помехоподавительный резистор
6. Разъем датчика положения дроссельной заслонки
7. Разъем форсунки
8. Разъем распределителя зажигания
9. Разъем катушки зажигания
10. Разъем силового транзистора
11.  Разъем датчика-выключателя температуры

охлаждающей жидкости (модели с кондиционером)

12. Разъем датчика температуры охлаждающей

жидкости (на указатель)

13. Разъем датчика температуры охлаждающей

жидкости

14.  Разъем кислородного датчика
15.  Соединение шланга системы улавливания

паров топлива

16. Соединение вакуумного шланга усилителя

тормозов

17. Провод "массы"
18. Соединение топливного шланга высокого

давления

19. Соединение шланга возврата топлива

•

Слив охлаждающей жидкости
(См. ГЛАВУ 14 – "Технические операции
на автомобиле".)

Заключительные операции

•

Заливка охлаждающей жидкости
(См. ГЛАВУ 14 – "Технические операции
на автомобиле".)

•

Регулировка троса педали акселератора
(См. ГЛАВУ 13 – "Технические операции
на автомобиле".)
