ENGINE ELECTRICAL –

Glow System

16-23

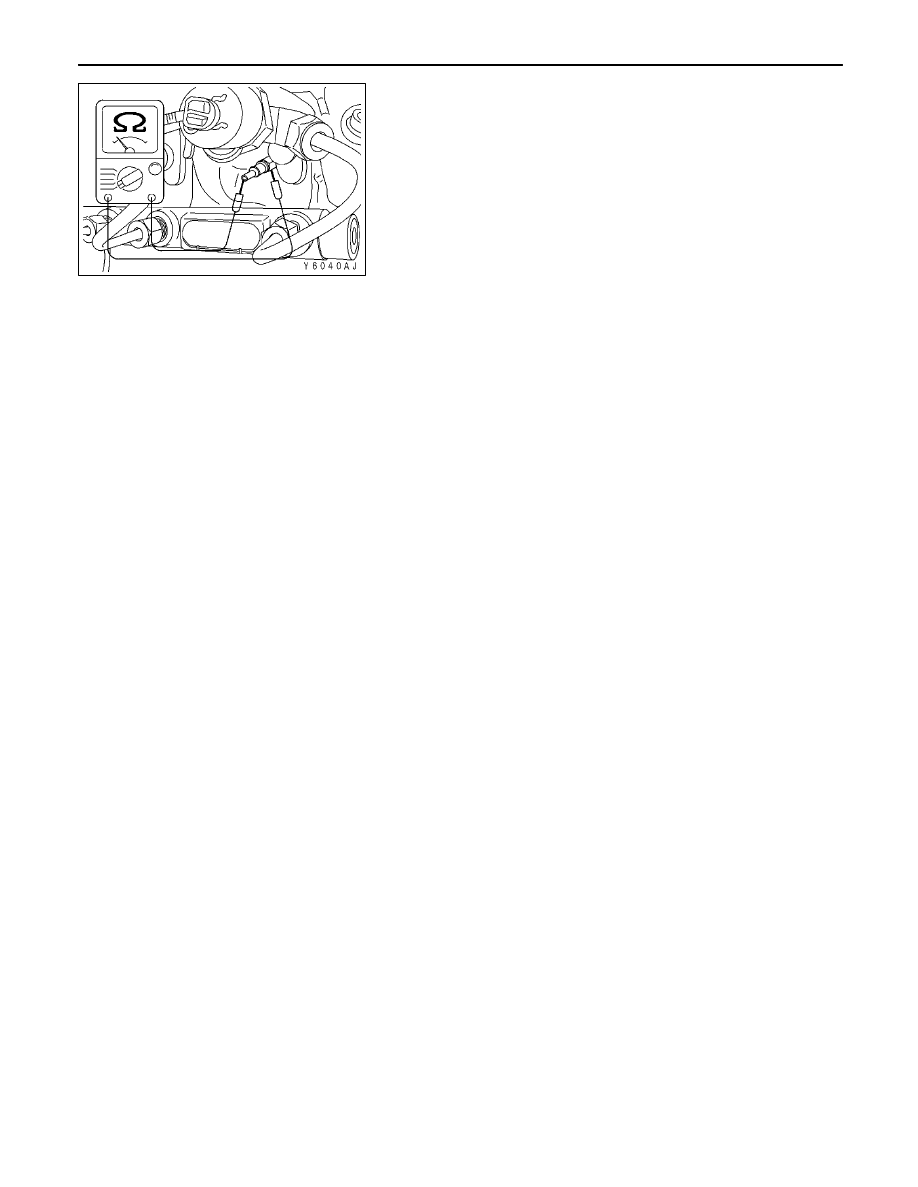

GLOW PLUG CHECK

1.

Remove the glow plug leads.

2.

Measure the resistance between the glow plug terminals
and the body.

Standard value: 0.6

Ω

ENGINE ELECTRICAL –

Glow System

16-24

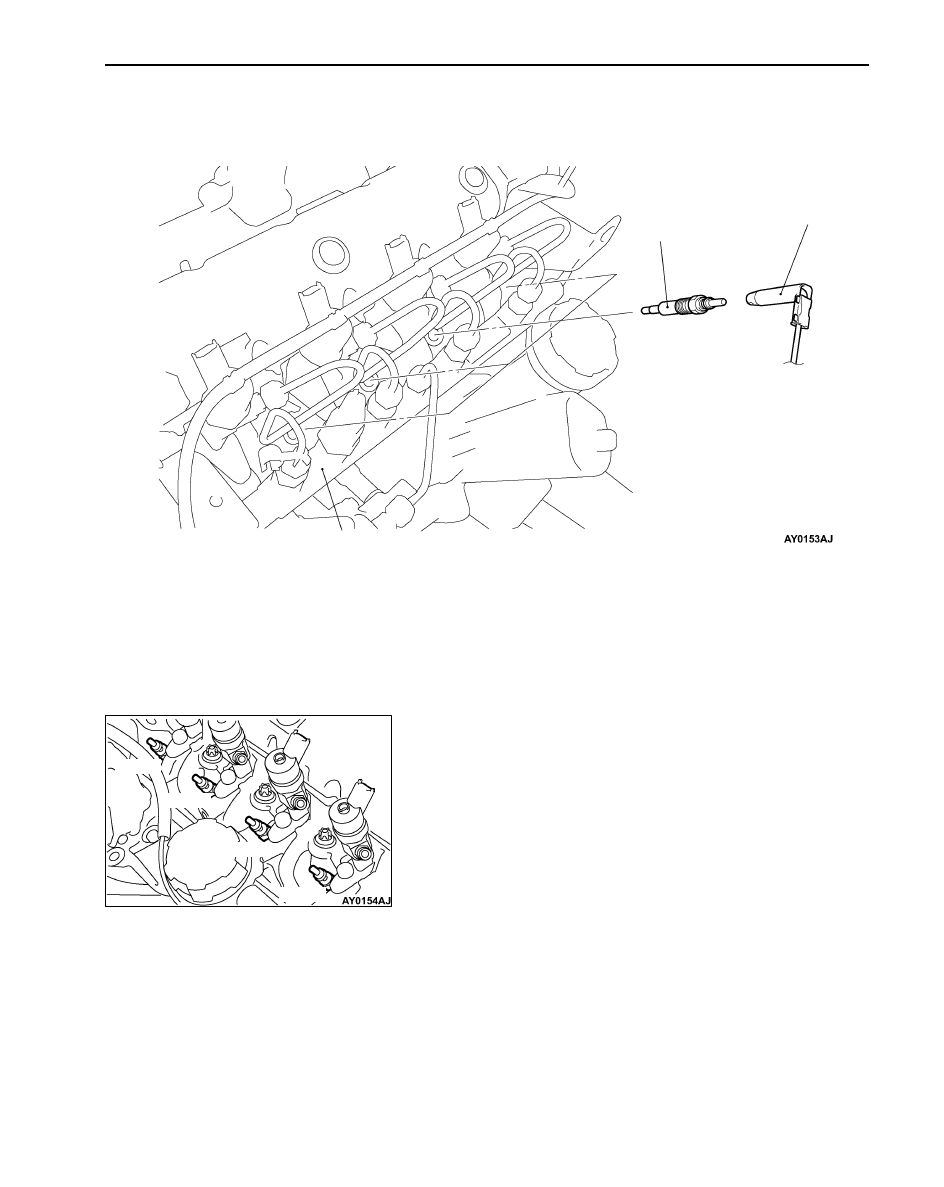

GLOW PLUG

REMOVAL AND INSTALLATION

1

2

Common rail

Removal steps

1. Glow plug connector connection



A



2. Glow plug

REMOVAL SERVICE POINT



A



GLOW PLUG (NO.1) REMOVAL

After removing the common rail, remove the Glow plug (NO.1).
(Refer to GROUP 13D – Injection Pump and Nozzle)

NO.1

NO.2

NO.3

NO.4

17-1

ENGINE AND

EMISSION

CONTROL

CONTENTS

ENGINE CONTROL SYSTEM

2

. . . . . . . .

GENERAL

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Outline of Change

2

. . . . . . . . . . . . . . . . . . . . . . . . .

ACCELERATOR PEDAL
<4G93-GDI,  F9Q1>

2

. . . . . . . . . . . . . . . . . . . . . .

EMISSION CONTROL SYSTEM
<4G93-GDI, 4G13-MPI>

3

. . . . . . . . . . . . . .

GENERAL

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Outline of Changes

3

. . . . . . . . . . . . . . . . . . . . . . . .

GENERAL INFORMATION

3

. . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

3

. . . . . . . . . . . . . .

VACUUM HOSE

4

. . . . . . . . . . . . . . . . . . . . . . . . .

Vacuum Hose Piping Diagram

4

. . . . . . . . . . . . . .

Vacuum Circuit Diagram

5

. . . . . . . . . . . . . . . . . . . .

EVAPORATIVE EMISSION CONTROL
SYSTEM

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Diagram

6

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Component Location

6

. . . . . . . . . . . . . . . . . . . . . . .

Purge Control System Check <GDI>

7

. . . . . . . .

Purge Control System Check <MPI>

7

. . . . . . . .

Purge Port Vacuum Check <GDI>

8

. . . . . . . . . . .

Purge Port Vacuum Check <MPI>

8

. . . . . . . . . . .

Purge Control Solenoid Valve Check

9

. . . . . . . .

EXHAUST GAS RECIRCULATION (EGR)
SYSTEM  <MPI>

9

. . . . . . . . . . . . . . . . . . . . . . . .

Component Location

9

. . . . . . . . . . . . . . . . . . . . . . .

EGR VALVE

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EMISSION CONTROL SYSTEM
<F9Q1>

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

GENERAL

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Outline of Change

10

. . . . . . . . . . . . . . . . . . . . . . .

GENERAL INFORMATION

10

. . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

10

. . . . . . . . . . . . .

EXHAUST GAS RECIRCULATION (EGR)
SYSTEM

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Information

11

. . . . . . . . . . . . . . . . . . . . . . .

Operation

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Diagram

11

. . . . . . . . . . . . . . . . . . . . . . . . . .

EGR Valve Check

11

. . . . . . . . . . . . . . . . . . . . . . . . .

EGR Valve Position Sensor Check

12

. . . . . . . .

ENGINE AND EMISSION CONTROL  –

Engine Control System

ENGINE AND EMISSION CONTROL  –

Engine Control System

17-2

ENGINE CONTROL SYSTEM

GENERAL

OUTLINE OF CHANGE

The following service procedures have been
established due to the adoption of the accelerator
pedal position sensor directly attached to the

accelerator pedal used in the 4G93-GDI engine and
the F9Q1 engine.

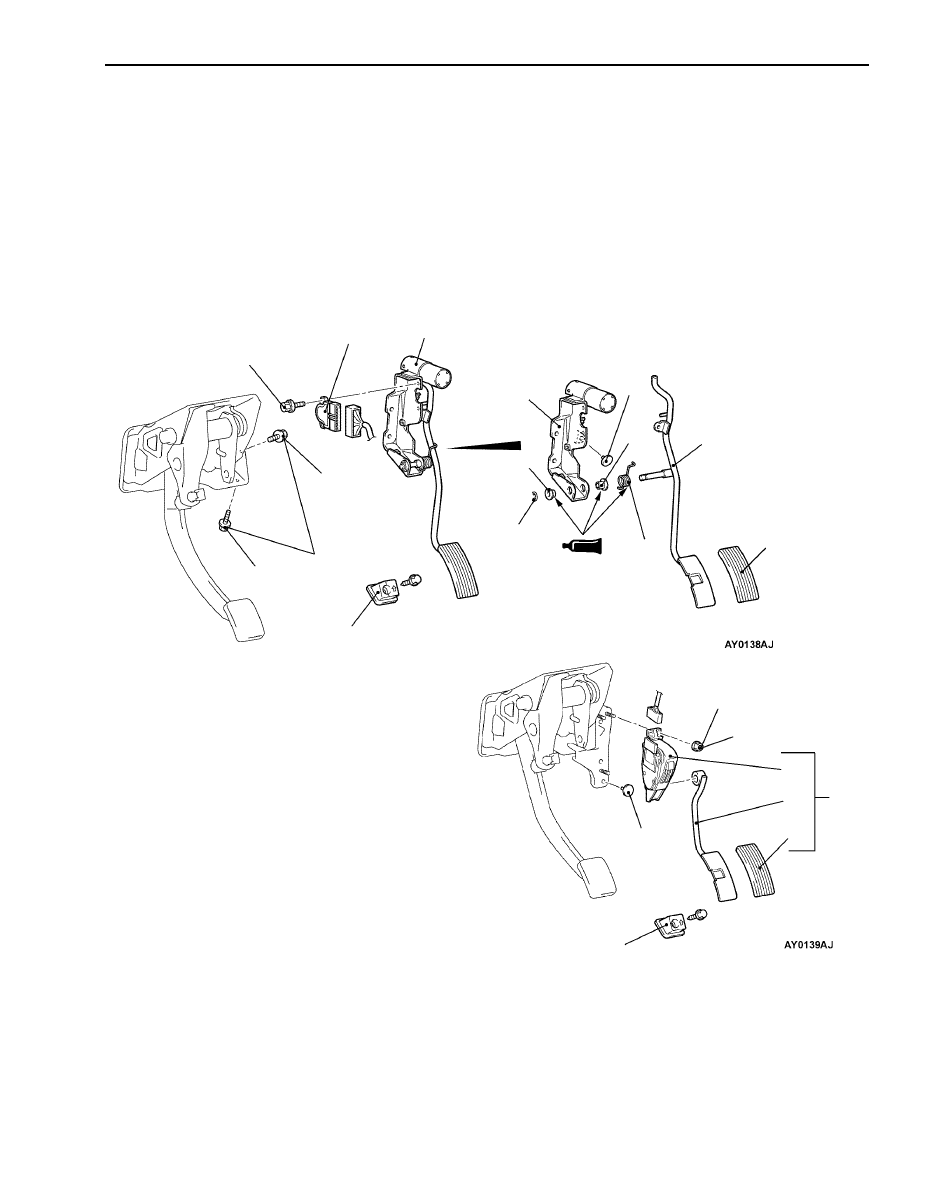

ACCELERATOR PEDAL <4G93-GDI, F9Q1>

REMOVAL AND INSTALLATION

<4G93-GDI>

<F9Q1>

1

1

2

3

4

5

6

7

7

9

8

10

11

11

1

2

3

5

8

9

22 Nm

3.5 Nm

10 Nm

Removal steps

1. Accelerator pedal assembly

mounting bolts or nuts

2. Accelerator pedal assembly
3. Accelerator pedal position sensor
4. Snap ring <4G93-GDI>
5. Accelerator pedal
6. Spring <4G93-GDI>

7. Bushing <4G93-GDI>
8. Pedal pad
9. Stopper

10. Accelerator support member

assembly <4G93-GDI>

11. Accelerator pedal stopper
