Mitsubishi Lancer. Manual - part 220





42-2

TROUBLESHOOTING . . . . . . . . . .

42-26

ON-VEHICLE SERVICE. . . . . . . . .

42-27

DOOR FIT ADJUSTMENT. . . . . . . . . . .

42-27

DOOR WINDOW GLASS



ADJUSTMENT. . . . . . . . . . . . . . . . . . . .

42-28

GLASS SLIDING MECHANISM CHECK



AND ADJUSTMENT  . . . . . . . . . . . . . . .

42-28

POWER WINDOW OPERATING



CURRENT CHECK . . . . . . . . . . . . . . . .

42-28

POWER WINDOW RELAY CHECK  . . .

42-29

CIRCUIT BREAKER (INCORPORATED



IN THE POWER WINDOW MOTOR)



INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-29

POWER WINDOW CHECK . . . . . . . . . .

42-29

CENTRAL DOOR LOCKING SYSTEM
INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-29

DOOR OUTSIDE HANDLE PLAY



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . .

42-29

DOOR INSIDE HANDLE PLAY



ADJUSTMENT. . . . . . . . . . . . . . . . . . . .

42-30

DOOR ASSEMBLY . . . . . . . . . . . .

42-31

REMOVAL AND INSTALLATION  . . . . .

42-31

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-32

DOOR GLASS AND REGULATOR

42-32

REMOVAL AND INSTALLATION  . . . . .

42-32

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-34

DOOR HANDLE AND LATCH. . . .

42-36

REMOVAL AND INSTALLATION  . . . . .

42-36

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-37

WINDOW GLASS RUNCHANNEL



AND DOOR OPENING



WEATHERSTRIP. . . . . . . . . . . . . .

42-39

REMOVAL AND INSTALLATION  . . . . .

42-39

TRUNK LID  . . . . . . . . . . . . . . . .

42-41

SPECIAL TOOL . . . . . . . . . . . . . . .

42-41

ON-VEHICLE SERVICE. . . . . . . . .

42-41

TRUNK LID ADJUSTMENT. . . . . . . . . .

42-41

ADJUSTMENT OF CLEARANCE



AROUND TRUNK LID . . . . . . . . . . . . . .

42-42

TRUNK LID STRIKER ADJUSTMENT  .

42-42

TRUNK LID HEIGHT ADJUSTMENT  . .

42-42

TRUNK LID . . . . . . . . . . . . . . . . . . .

42-43

REMOVAL AND INSTALLATION. . . . . .

42-43

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-45

TAILGATE  . . . . . . . . . . . . . . . .

42-46

SERVICE SPECIFICATIONS . . . . .

42-46

SEALANTS . . . . . . . . . . . . . . . . . . .

42-46

SPECIAL TOOL . . . . . . . . . . . . . . .

42-46

TROUBLESHOOTING . . . . . . . . . .

42-47

ON-VEHICLE SERVICE . . . . . . . . .

42-47

TAILGATE FIT ADJUSTMENT. . . . . . . .

42-47

TAILGATE HANDLE PLAY CHECK. . . .

42-47

TAILGATE  . . . . . . . . . . . . . . . . . . .

42-48

REMOVAL AND INSTALLATION. . . . . .

42-48

TAILGATE HANDLE AND



LATCH  . . . . . . . . . . . . . . . . . . . . . .

42-50

REMOVAL AND INSTALLATION. . . . . .

42-50

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-51

KEYLESS ENTRY SYSTEM  . .

42-51

SERVICE SPECIFICATIONS . . . . .

42-51

SPECIAL TOOLS . . . . . . . . . . . . . .

42-52

TROUBLESHOOTING . . . . . . . . . .

42-53

ON-VEHICLE SERVICE . . . . . . . . .

42-53

KEYLESS ENTRY SYSTEM CHECK. . .

42-53

KEYLESS ENTRY SYSTEM TIMER



LOCK FUNCTION INSPECTION . . . . . .

42-53

ENABLING/DISABLING THE



ANSWERBACK FUNCTION  . . . . . . . . .

42-53

HOW TO REGISTER SECRET CODE  .

42-55

TRANSMITTER. . . . . . . . . . . . . . . .

42-58

DISASSEMBLY AND REASSEMBLY  . .

42-58

INSPECTION . . . . . . . . . . . . . . . . . . . . .

42-59

HOOD

BODY

42-3

HOOD

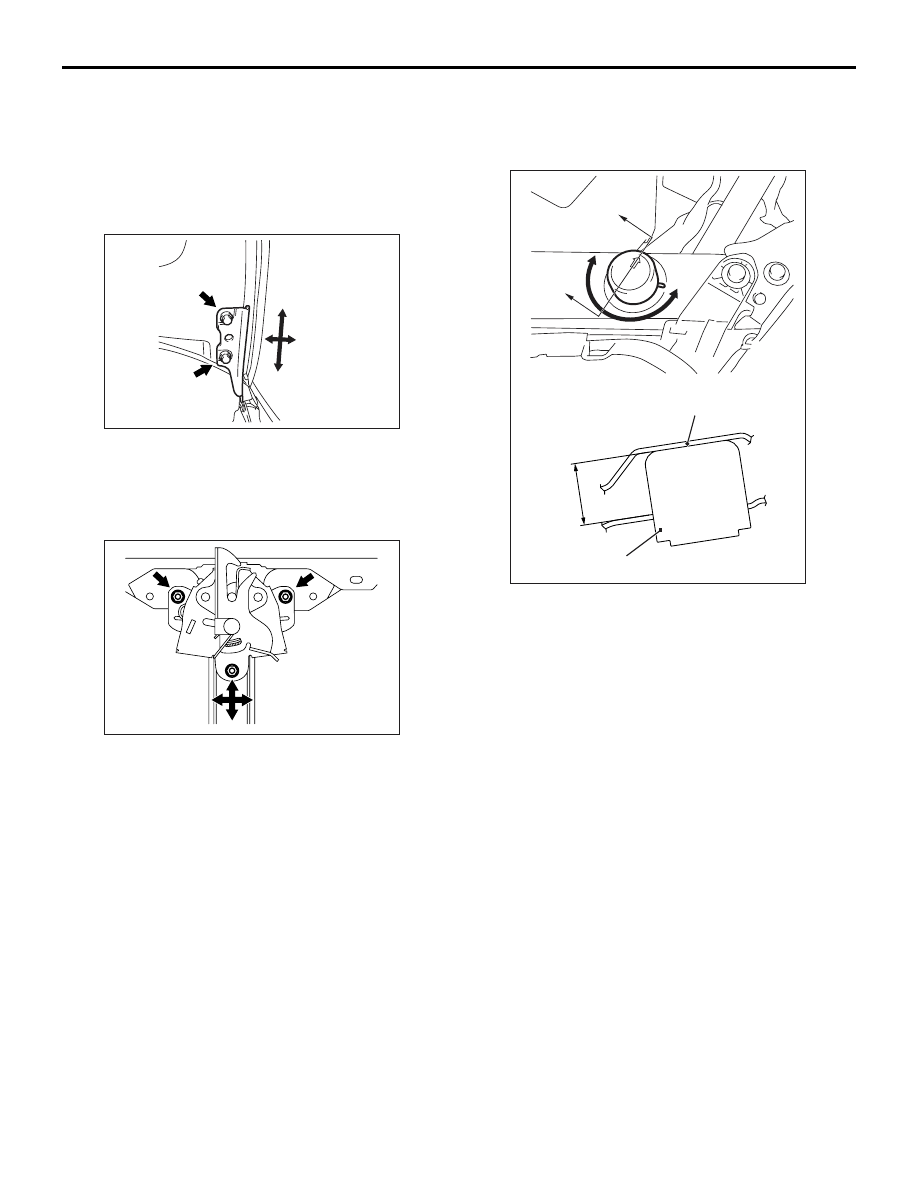

ON-VEHICLE SERVICE

ADJUSTMENT OF CLEARANCE AROUND
HOOD

M1421007200129

AC005945

ADJUSTMENT OF ALIGNMENT OF HOOD
STEPPED PORTION AND HOOD
STRIKER

M1421007300126

AC005947

ADJUSTMENT OF HOOD HEIGHT

M1421007400123

Y0215AU

X0424CA

AC005948AB

Section A – A

A

A

Hood

Hood bumper

17 mm

Rotate the hood bumper by using arrow mark on the
hood bumper as a guide to adjust the hood height. If
the hood bumper is rotated just one turn, the hood
height changes by approximately 3 mm.

HOOD

BODY

42-4

HOOD

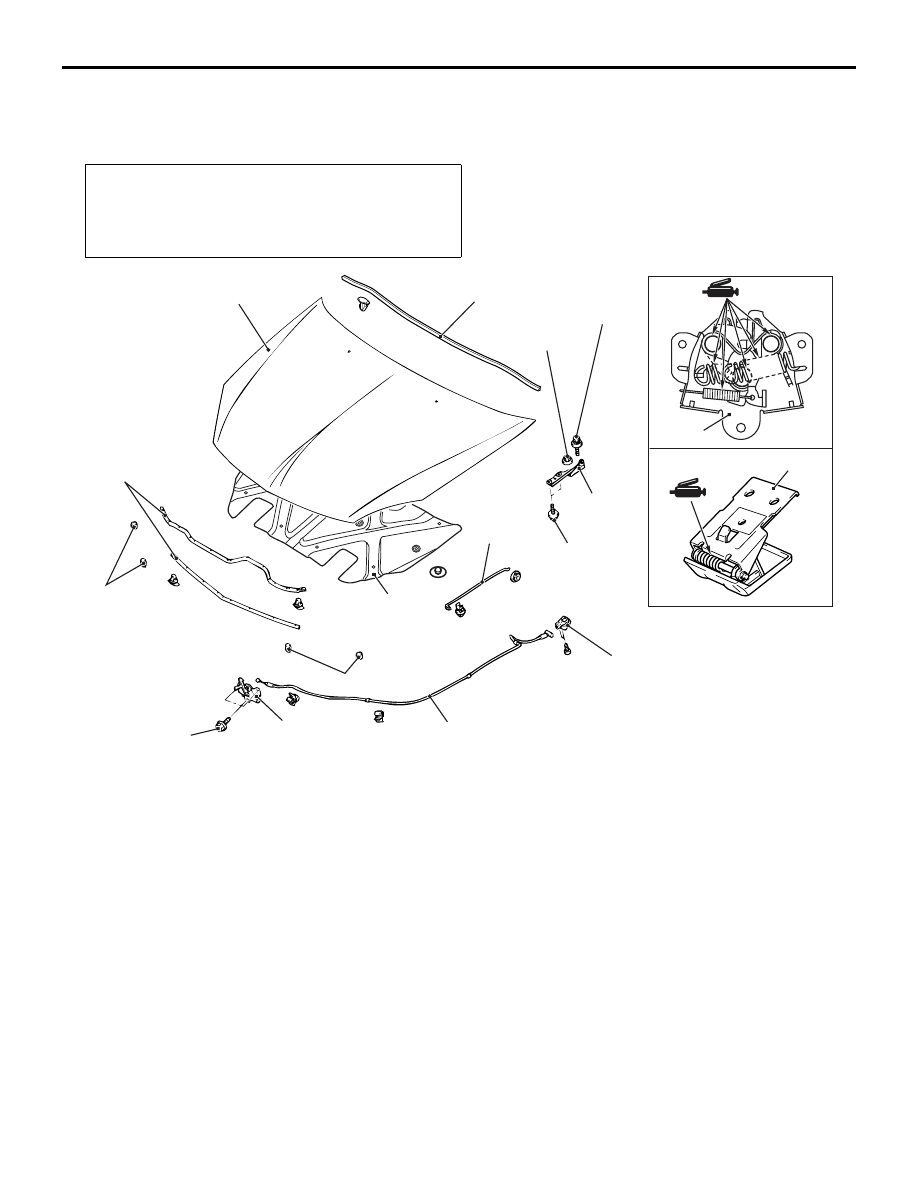

REMOVAL AND INSTALLATION

M1421001600561

Post-installation Operation
• Adjustment of Clearance Around Hood (Refer to

P.42-3

).

• Adjustment of Alignment of Hood Stepped Portion and

Hood Striker (Refer to

P.42-3

).

• Adjustment of Hood Height (Refer to

P.42-3

).

AC304739

1

1

2

2

4

4

5

6

7

3

8

9

10

AD

9.0 ± 2.0 N·m

21 ± 4 N·m

11 ± 2 N·m

21 ± 4 N·m

Removal

1. Hood bumper
2. Hood latch
3. Hood weatherstrip

Hood lock release cable removal
steps

4. Hood lock release handle
5. Hood lock release cable

Hood and hood hinge removal
steps

6. Hood insulator
7. Hood weatherstrip
• Washer hose (Refer to GROUP 51,

Windshield wiper and washer

P.51-31

.)

8. Hood
9. Hood support rod
10. Hood hinge

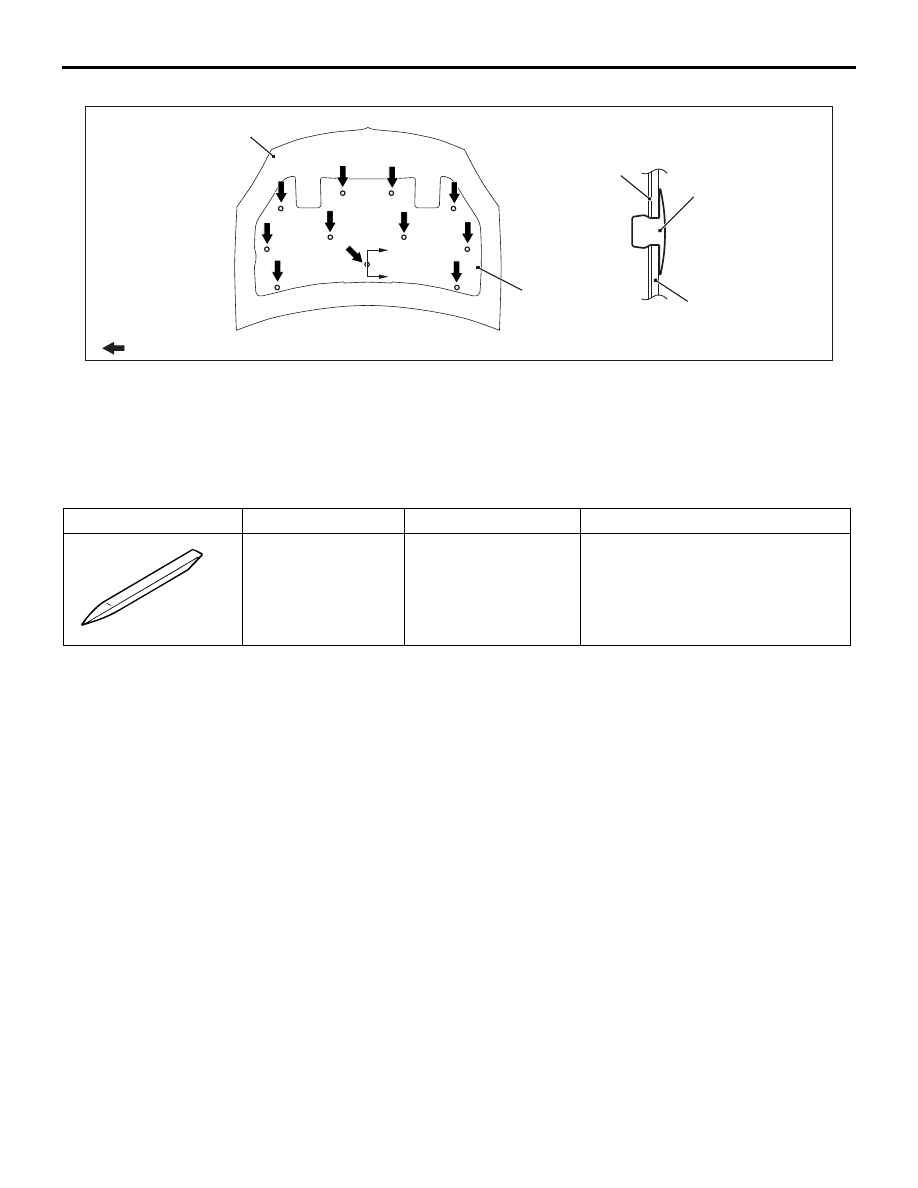

AC300865

Note
         : Clip positions

Section A – A

AC

Clip

A

A

6

8

6

8

Clip positions

FENDER

BODY

42-5

FENDER

SPECIAL TOOL

M1421000600256

Tool

Number

Name

Use

MB990784

MB990784

Ornament remover

Side turn-signal lamp removal
