RHEOSTAT

CIRCUIT DIAGRAMS

90-322

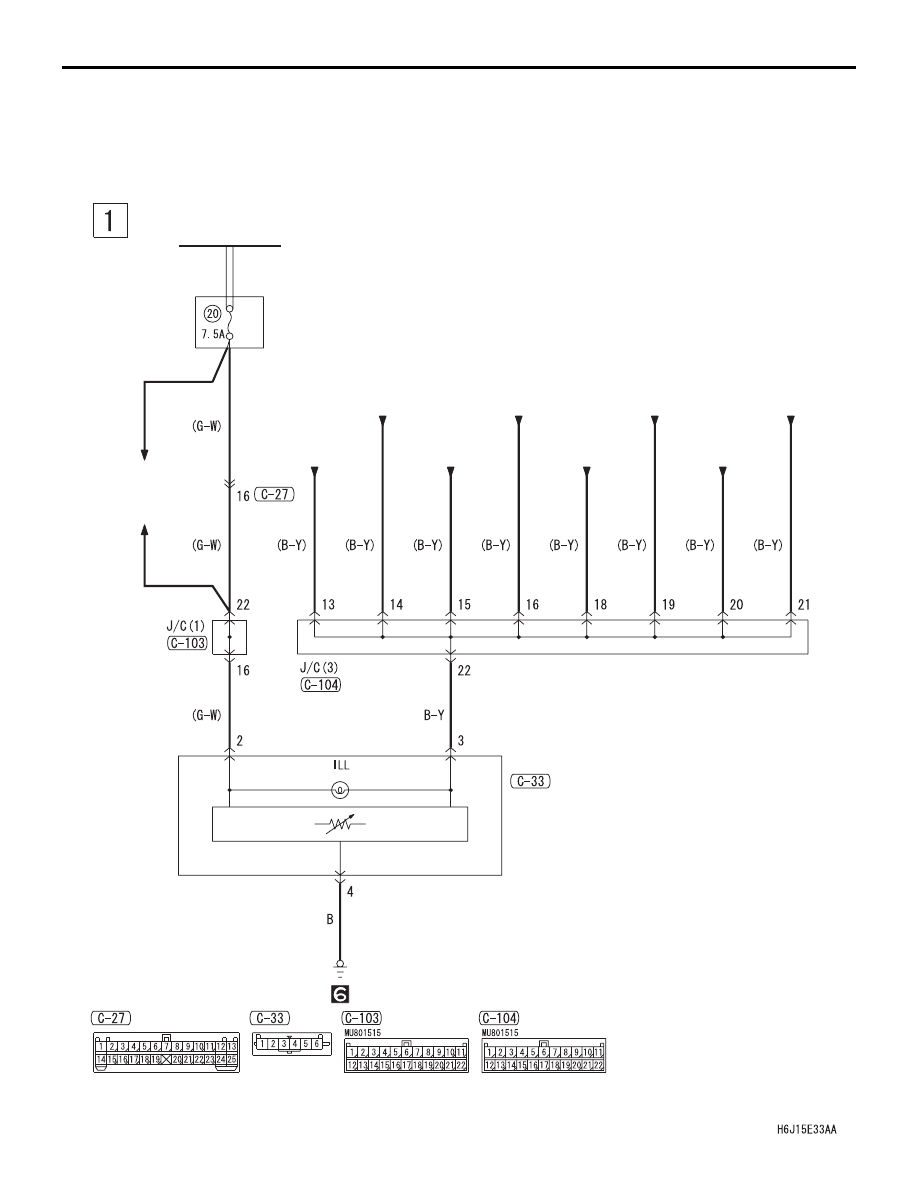

RHEOSTAT

RHEOSTAT <LHD>

M1901011101347

FRONT-ECU

TAILL LAMP
RELAY

(

)

RELAY
BOX

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

RHEOSTAT

·FRONT
 FOG LAMP
·REAR
 FOG LAMP

HEADLAMP
LEVELLING
SYSTEM

·METER
 AND GAUGE

·INVECS-II 4A/T

CIGARETTE
LIGHTER AND
ASHTRAY
ILLUMINATION LAMP

HEATED SEAT

TURN-SIGNAL
LAMP AND HAZARD
WARNING LAMP

·REAR WINDOW
 DEFOGGER AND
 DOOR MIRROR
 HEATER

·HEATER
·MANUAL AIR
 CONDITIONER

SPARE
CONNECTOR
(FOR AUDIO)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

·AUTOMATIC AIR
 CONDITIONER

RHEOSTAT

CIRCUIT DIAGRAMS

90-323

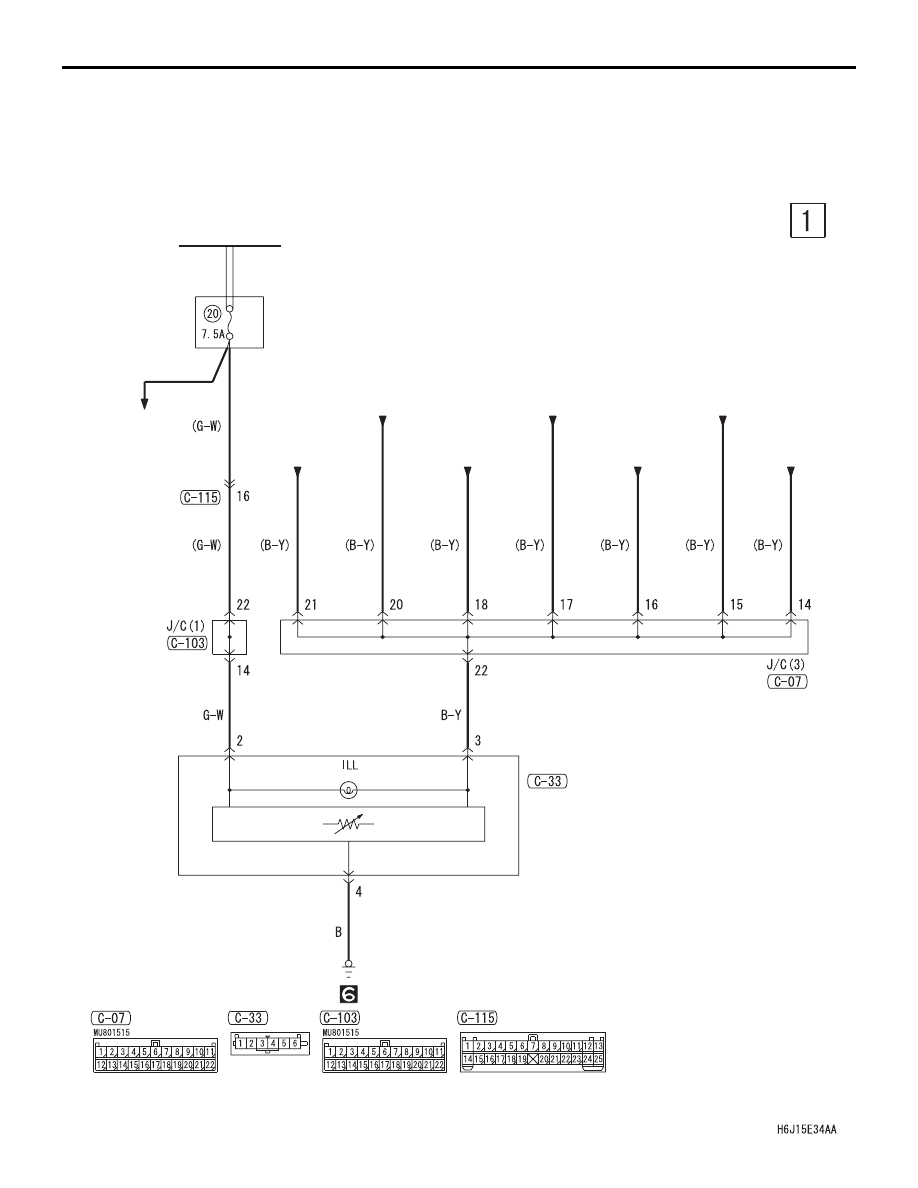

RHEOSTAT <RHD>

M1901011101358

RELAY
BOX

·FRONT
 FOG LAMP
·REAR
 FOG LAMP

HEADLAMP
LEVELLING
SYSTEM

·METER
 AND GAUGE

·INVECS-II 4A/T

CIGARETTE
LIGHTER AND
ASHTRAY
ILLUMINATION LAMP

SPARE
CONNECTOR
(FOR AUDIO)

TURN-SIGNAL LAMP
AND HAZARD
WARNING LAMP

·REAR WINDOW
 DEFOGGER AND
 DOOR MIRROR
 HEATER

·HEATER
·MANUAL AIR
 CONDITIONER

RHEOSTAT

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND
LIGHTING MONITOR
BUZZER

FRONT-ECU

TAILL LAMP
RELAY

(

)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

·AUTOMATIC AIR
 CONDITIONER

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

CIRCUIT DIAGRAMS

90-324

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

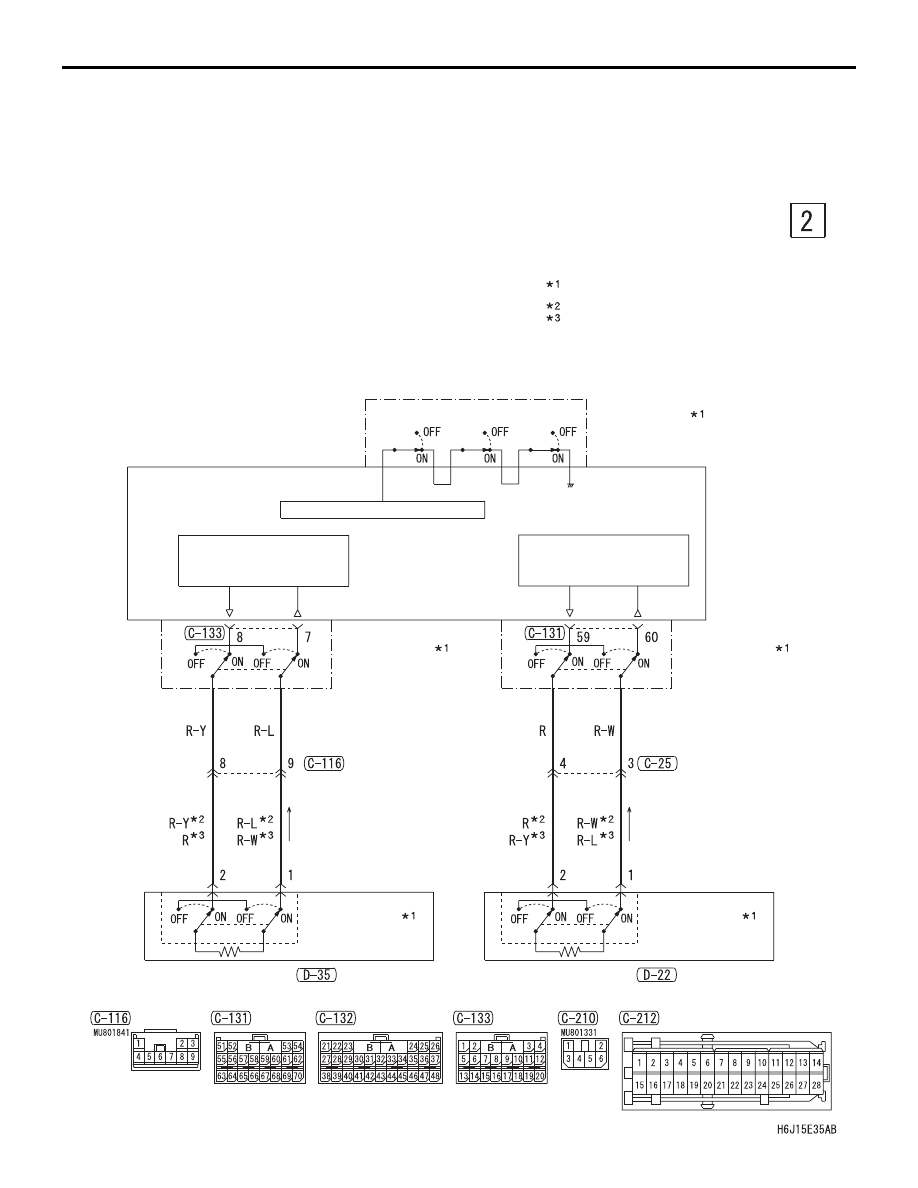

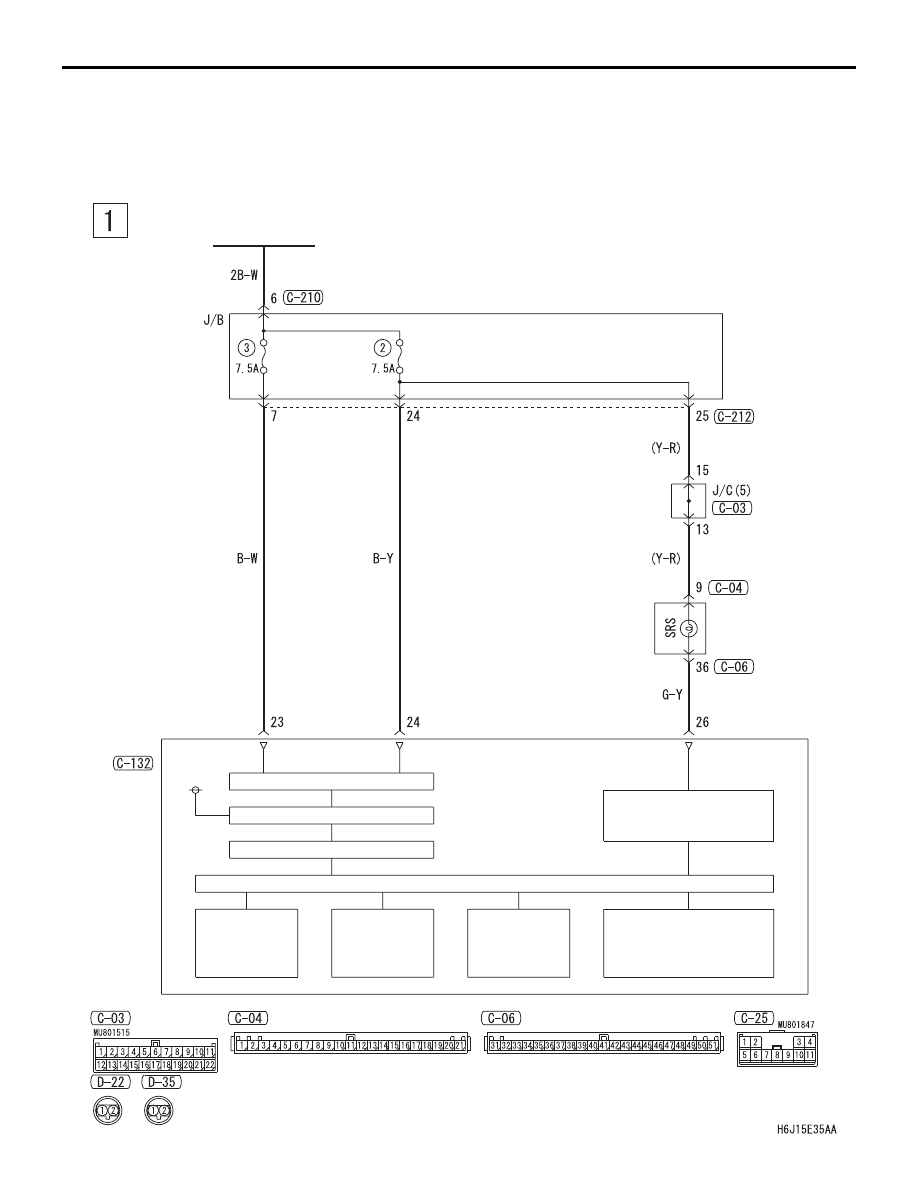

SUPPLEMENTAL RESTRAINT SYSTEM (SRS) <LHD>

M1901009702033

IGNITION
SWITCH (IG1)

COMBINATION
METER

POWER SOURCE

WARNING LAMP
DRIVE CIRCUIT

D.C.-D.C. CONVERTER

BACK-UP CAPACITOR

MICRO COMPUTER

FRONT
AIR BAG
ANALOGUE
G-SENSOR

EEP ROM

FRONT AIR
BAG SAFING
G-SENSOR

SIDE AIR BAG,
CARTAIN AIR BAG
SAFING G-SENSOR

SRS-ECU

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

CIRCUIT DIAGRAMS

90-325

NOTE

:  CONNECTOR COUPLED: ON

CONNECTOR UNCOUPLED: OFF

: SEDAN
: WAGON

SEAT BELT
PRE-TENSIONER
DRIVE CIRCUIT

SEAT BELT
PRE-TENSIONER
DRIVE CIRCUIT

MICRO COMPUTER

CONNECTOR
LOCK SWITCH

CONNECTOR
LOCK SWITCH

SEAT BELT
PRE-TENSIONER (RH)

CONNECTOR
LOCK SWITCH

CONNECTOR
LOCK SWITCH

SEAT BELT
PRE-TENSIONER (LH)

CONNECTOR
LOCK SWITCH

SRS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple
