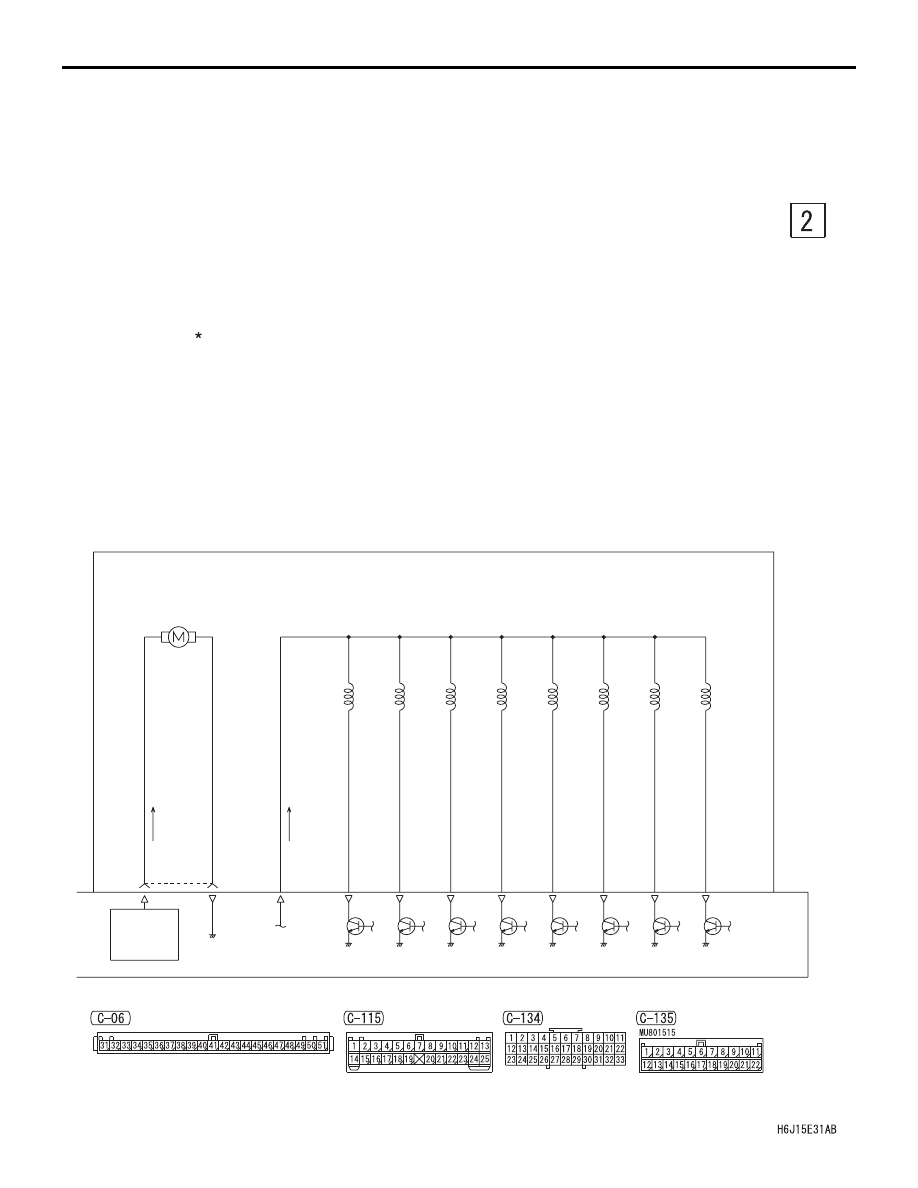

ABS

CIRCUIT DIAGRAMS

90-314

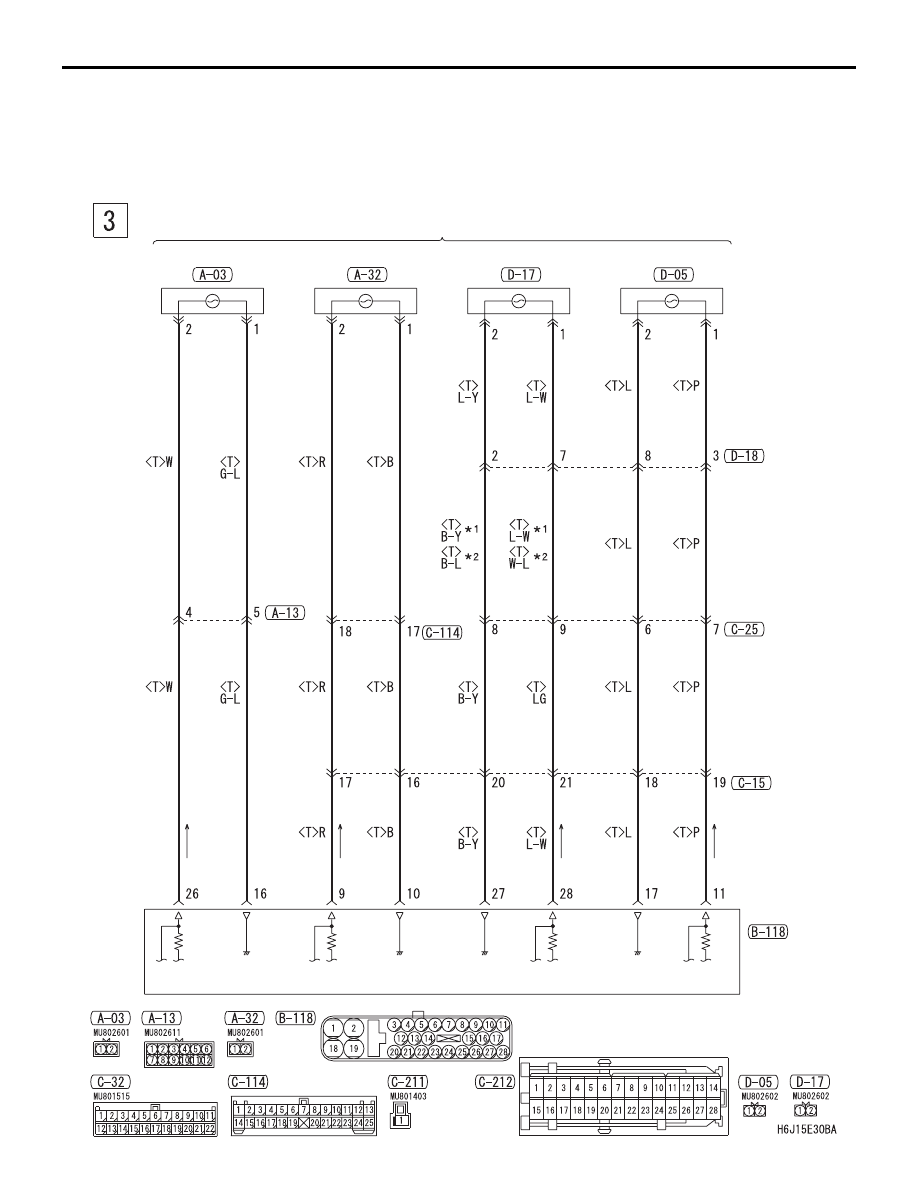

ABS <LHD>  (CONTINUED)

WHEEL SPEED SENSOR

(FRONT: LH)

(FRONT: RH)

(REAR: LH)

(REAR: RH)

ABS-ECU

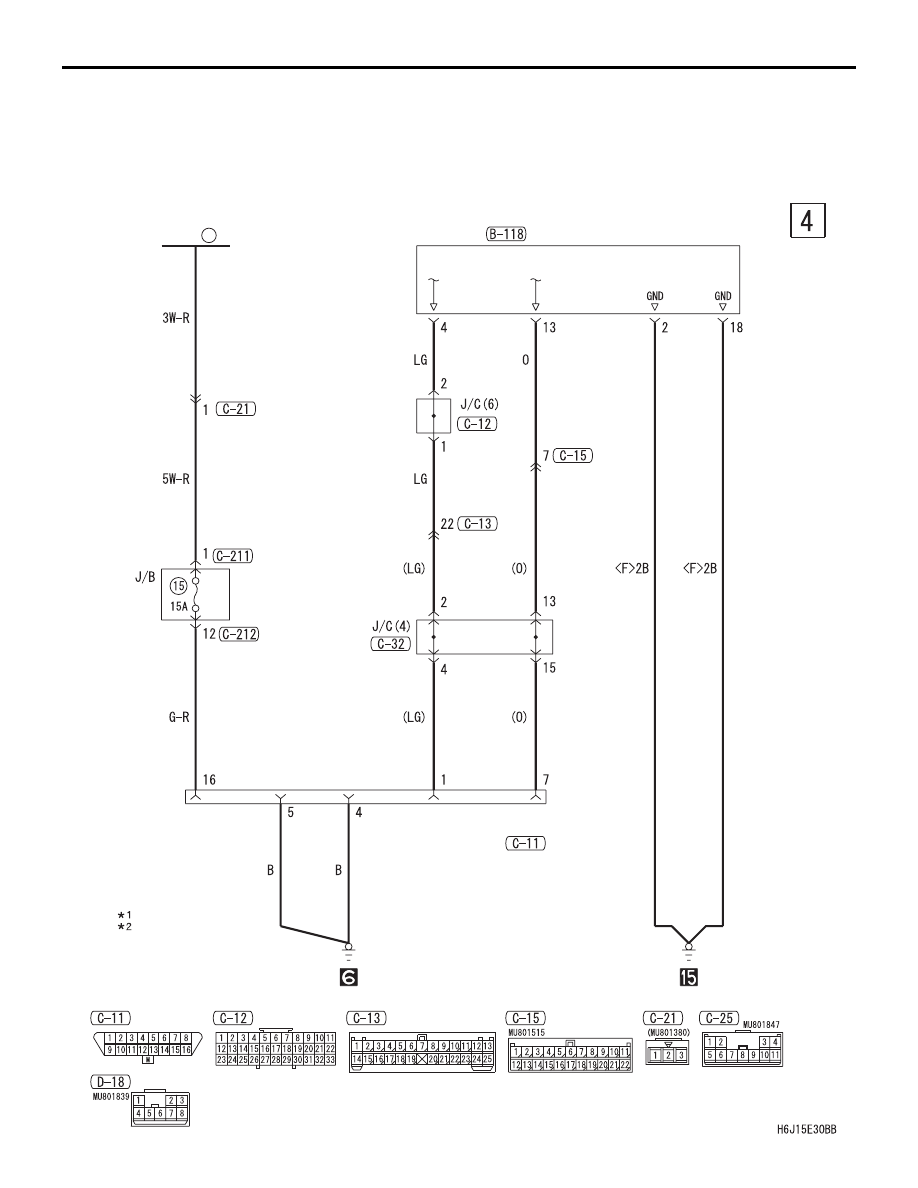

ABS

CIRCUIT DIAGRAMS

90-315

1

FUSIBLE
LINK

ABS-ECU

DIAGNOSIS
CONNECTOR

NOTE

: SEDAN
: WAGON

FRONT
SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

ABS

CIRCUIT DIAGRAMS

90-316

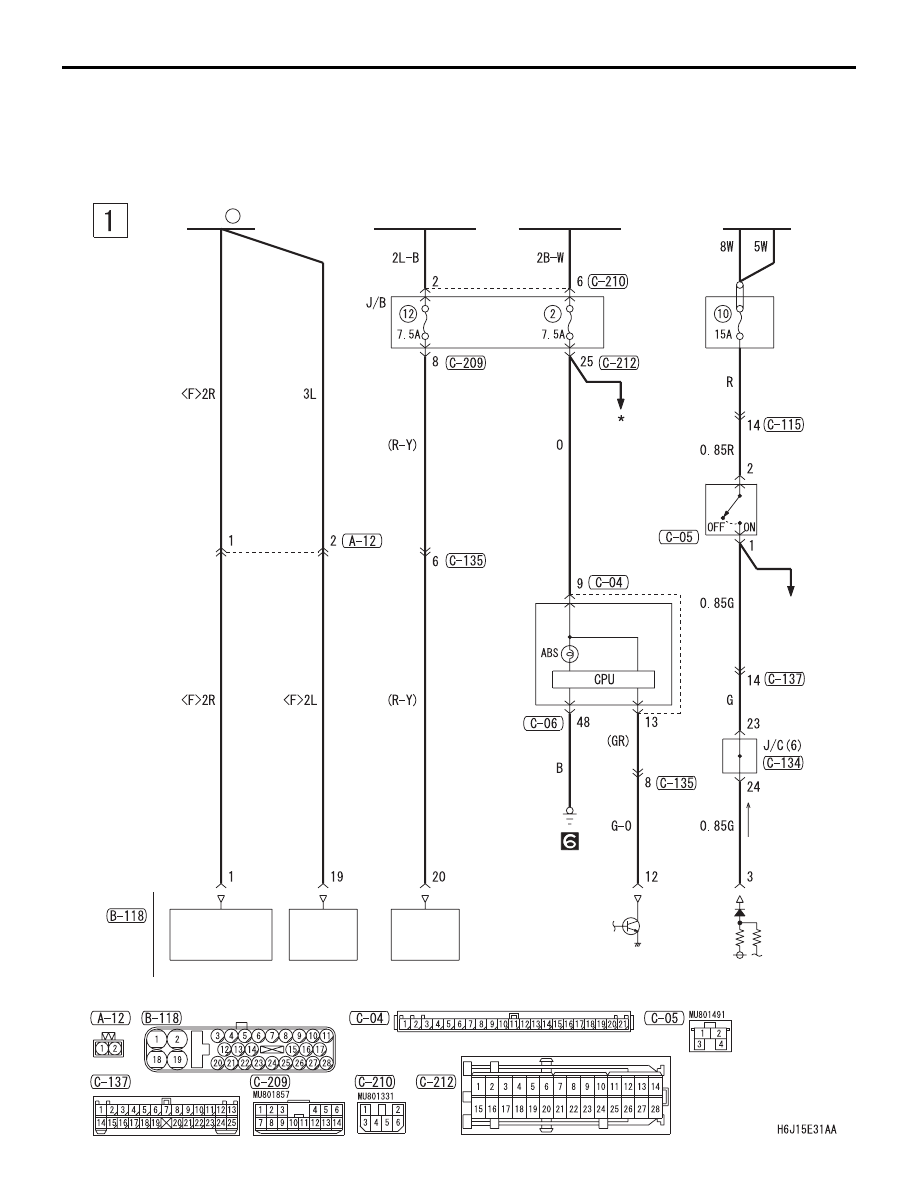

ABS <RHD>

M1901019200345

IGNITION
SWITCH (IG2)

BATTERY

POWER
SOURCE

FUSIBLE
LINK

3

MOTOR
POWER
SOURCE

SOLENOID
VALVE POWER
SOURCE

ABS-ECU

COMBINATION
METER

STOP LAMP

STOP
LAMP
SWITCH

IGNITION
SWITCH (IG1)

RELAY
BOX

ABS

CIRCUIT DIAGRAMS

90-317

SOLENOID VALVE

MOTOR
POWER
SOURCE

MOTOR

HYDRAULIC UNIT

NOTE

: TAIL LAMP,

POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
