CENTRAL DOOR LOCKING SYSTEM

CIRCUIT DIAGRAMS

90-234

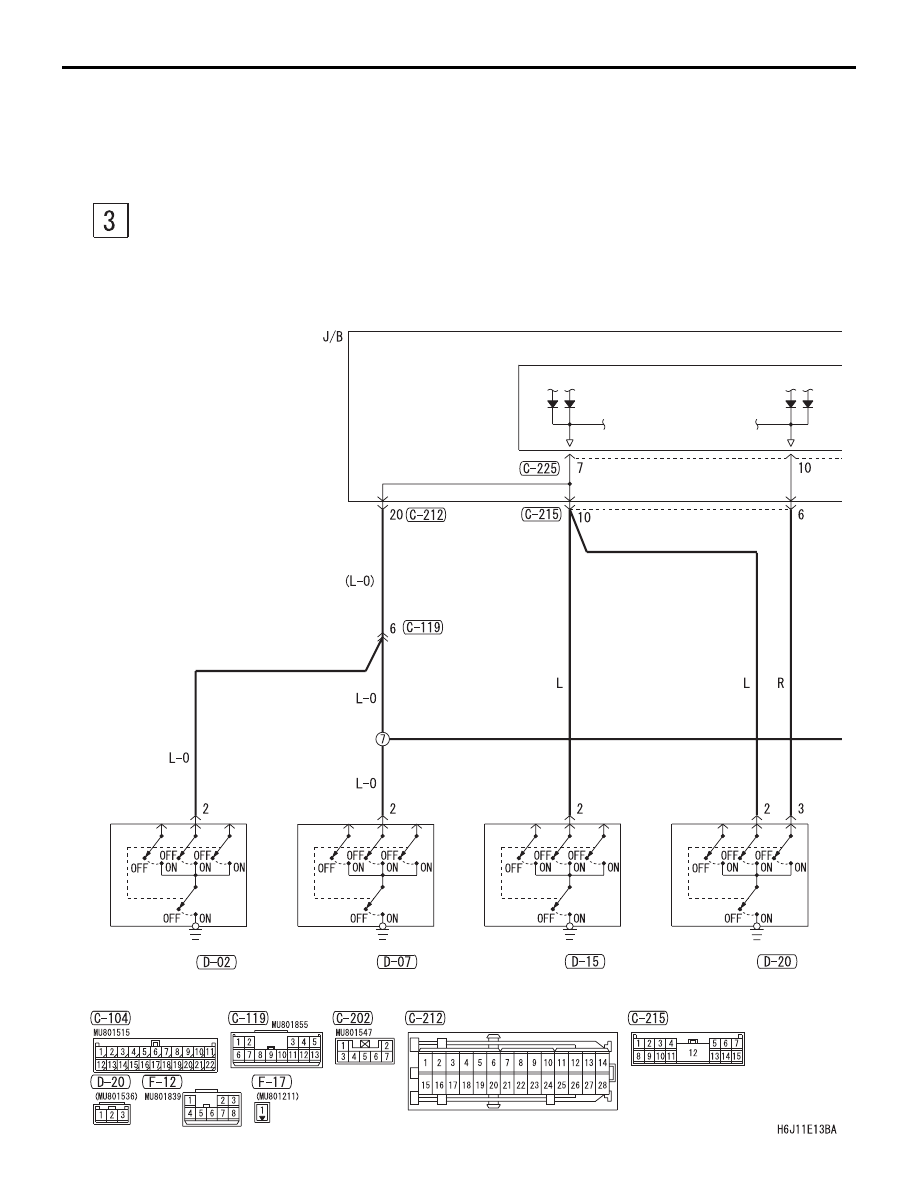

CENTRAL DOOR LOCKING SYSTEM <WAGON LHD WITH KEYLESS ENTRY>  (CONTINUED)

ETACS-ECU

DOOR
SWITCH
(FRONT: RH)

DOOR
SWITCH
(REAR: RH)

DOOR
SWITCH
(REAR: LH)

DOOR
SWITCH
(FRONT: LH)

CENTRAL DOOR LOCKING SYSTEM

CIRCUIT DIAGRAMS

90-235

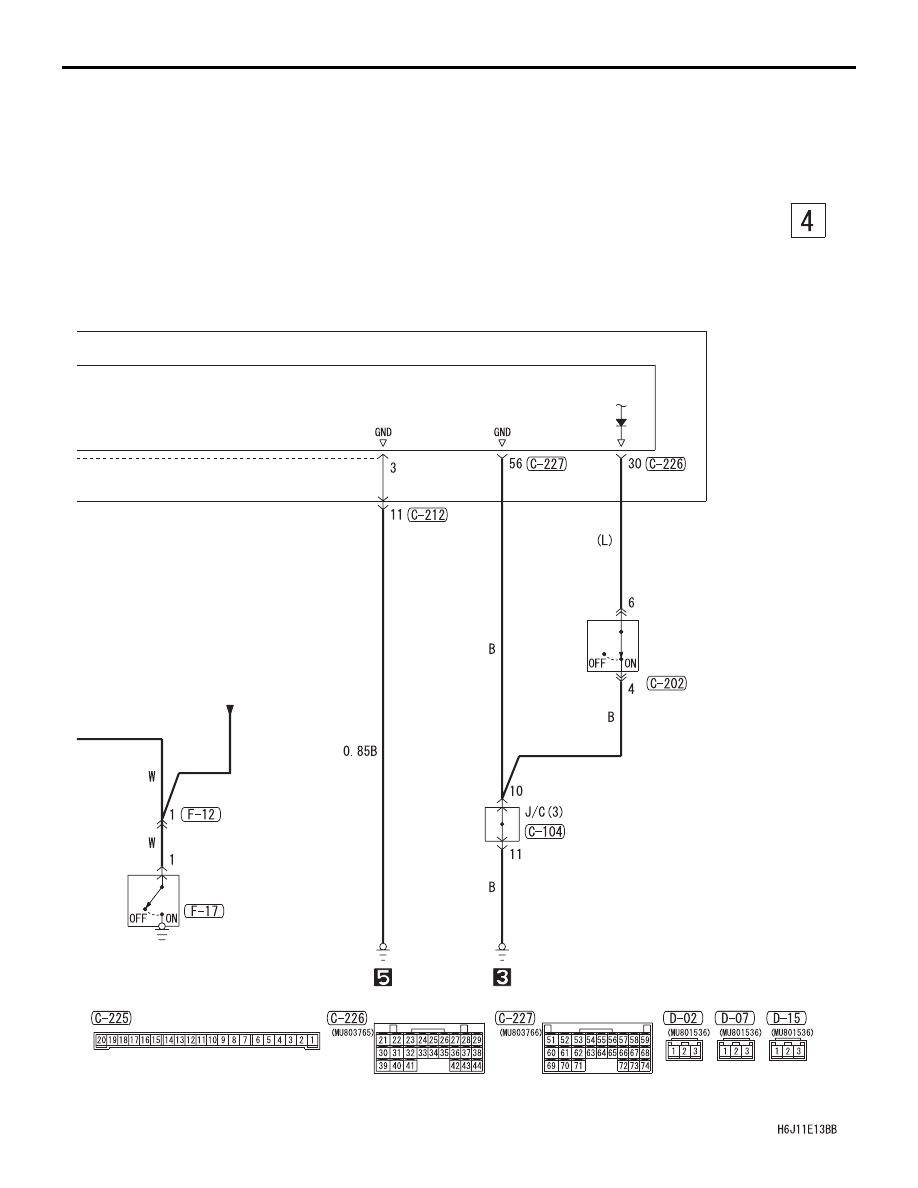

ROOM LAMP
AND LUGGAGE
COMPARTMENT LAMP

TAILGATE
SWITCH

KEY REMINDER
SWITCH
(WHEN REMOVING
 KEY: ON)

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

CENTRAL DOOR LOCKING SYSTEM

CIRCUIT DIAGRAMS

90-236

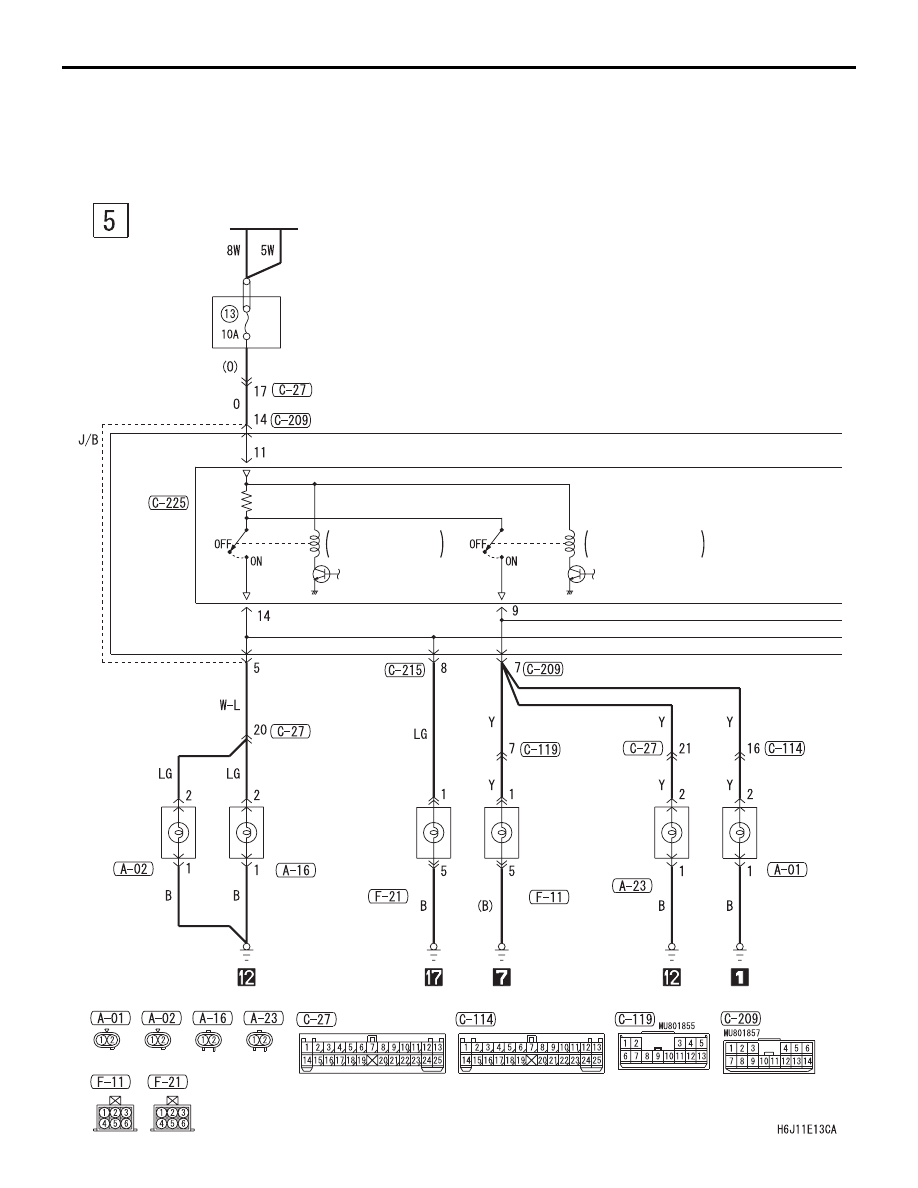

CENTRAL DOOR LOCKING SYSTEM <WAGON LHD WITH KEYLESS ENTRY> (CONTINUED)

BATTERY

RELAY
BOX

SIDE
TURN
SIGNAL
LAMP (LH)

ETACS-
ECU

FRONT
TURN
SIGNAL
LAMP (LH)

REAR
COMBI-
NATION
LAMP
(TURN:
 LH)

REAR
COMBI-
NATION
LAMP
(TURN:
 RH)

FRONT
TURN
SIGNAL
LAMP
(RH)

SIDE
TURN
SIGNAL
LAMP (RH)

TURN-SIGNAL
LAMP RELAY: LH

TURN-SIGNAL
LAMP RELAY: RH

CENTRAL DOOR LOCKING SYSTEM

CIRCUIT DIAGRAMS

90-237

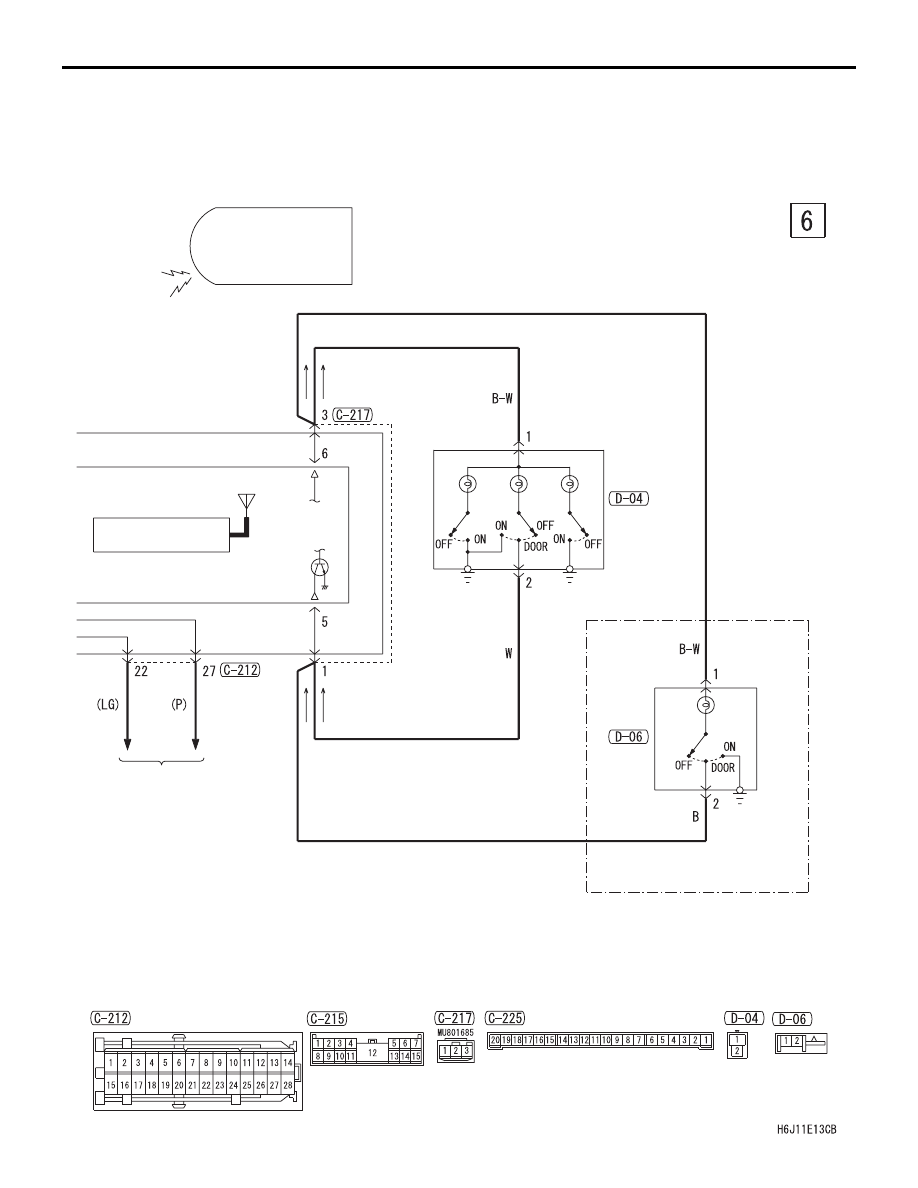

TURN-SIGNAL
LAMP AND HAZARD
WARNING LAMP

KEYLESS ENTRY
RECEIVER

KEYLESS ENTRY
TRANSMITTER

J/B SIDE

FRONT
ROOM
LAMP

REAR
ROOM
LAMP

<VEHICLES WITH
 CARTAIN AIR BAG>

MAP

MAP

ROOM

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple
