HORN

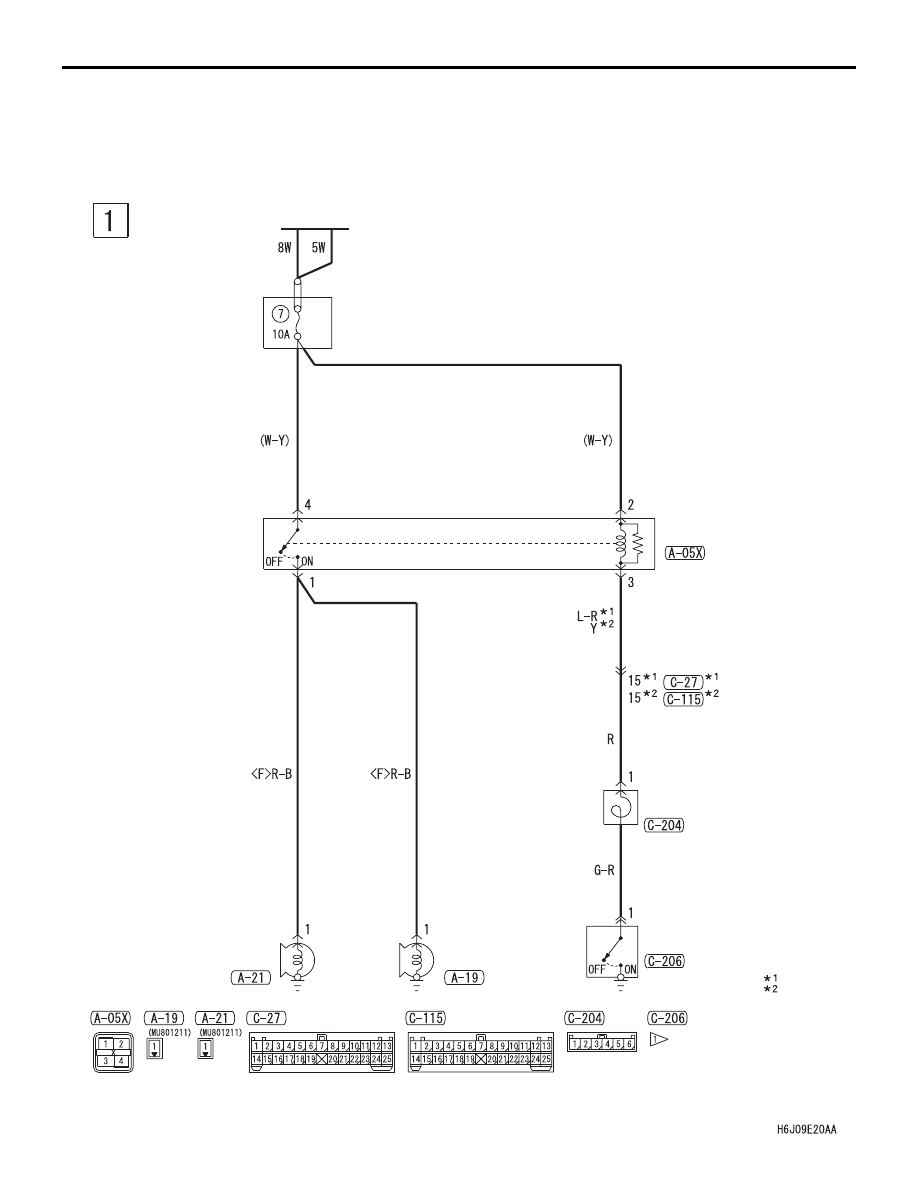

CIRCUIT DIAGRAMS

90-186

HORN

M1901003301517

BATTERY

HORN

(LO)

HORN

(HI)

RELAY
BOX

HORN

RELAY

CLOCK
SPRING

HORN
SWITCH

NOTE

: LHD
: RHD

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

HORN

CIRCUIT DIAGRAMS

90-187

NOTES

METER AND GAUGE

CIRCUIT DIAGRAMS

90-188

METER AND GAUGE

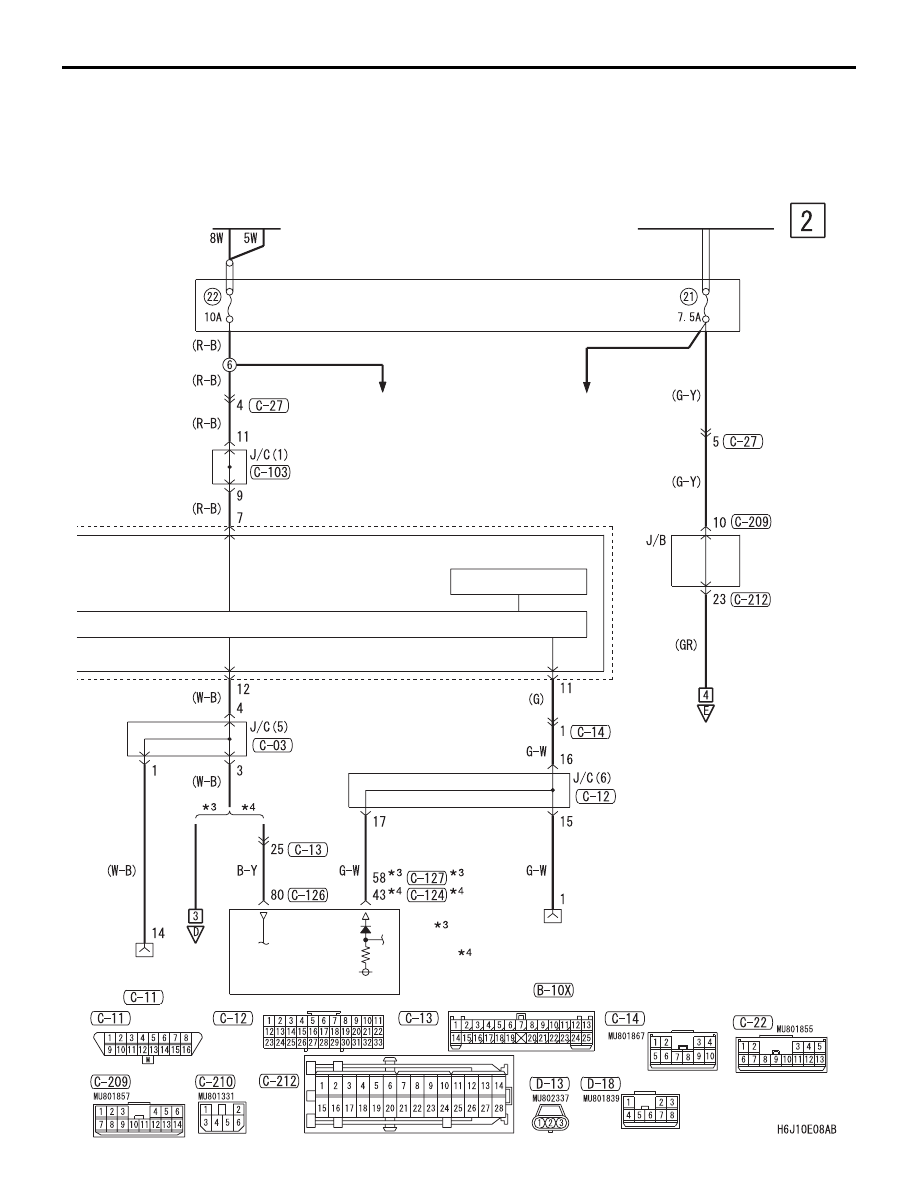

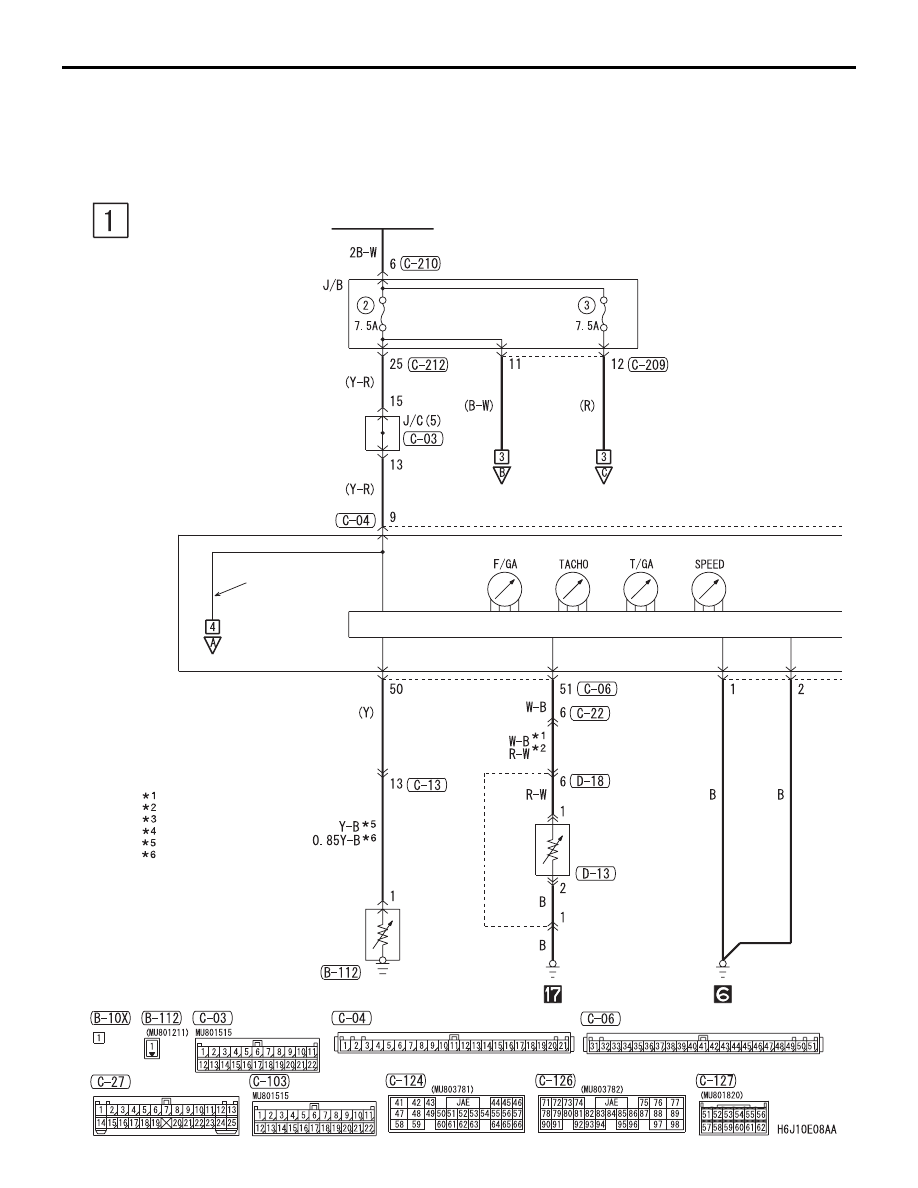

METER AND GAUGE <LHD>

M1901003502213

IGNITION
SWITCH (IG1)

COMBINATION
METER

CONTROL CIRCUIT

ENGINE
COOLANT
TEMPERATURE
GAUGE UNIT

FUEL
GAUGE
UNIT

NOTE

: SEDAN
: WAGON
: M/T
: A/T

: 4G1
: 4G6

<EXCEPT
WHITE METER>

METER AND GAUGE

CIRCUIT DIAGRAMS

90-189

RELAY
BOX

BATTERY

FRONT-ECU

(TAIL LAMP RELAY)

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

ODO/TRIP

ENGINE
SPEED
DETECTION
CONNECTOR

ENGINE-
ECU
ENGINE-
A/T-ECU

DIAGNOSIS
CONNECTOR

·TAIL LAMP, POSITION LAMP,
 LICENCE PLATE LAMP AND
 LIGHTING MONITOR BUZZER
·WINDSHIELD WIPER
 AND WASHER

·FRONT FOG LAMP
·HEADLAMP
·HEADLAMP
 LEVELLING SYSTEM
·REAR FOG LAMP

FRONT
SIDE
