Mitsubishi Lancer. Manual - part 134

STOP LAMP

CIRCUIT DIAGRAMS

90-182

STOP LAMP

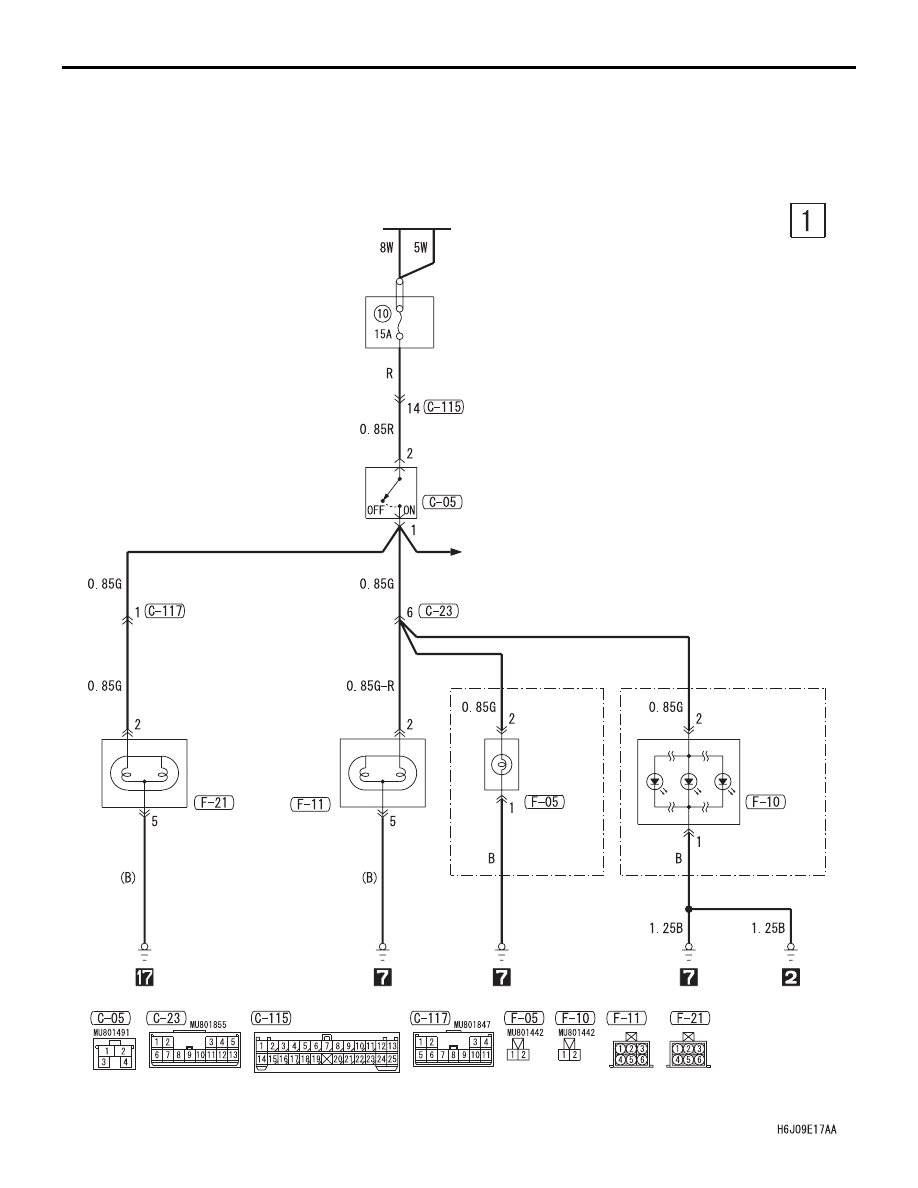

STOP LAMP <SEDAN (LHD)>

M1901003001981

BATTERY

STOP LAMP
SWITCH

RELAY
BOX

<REAR SHELF>

<REAR SPOILER>

HIGH
MOUNT
STOP
LAMP

HIGH
MOUNT
STOP
LAMP

(STOP: RH)

·ABS
·INVECS-II
 4A/T

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

REAR
COMBINATION
LAMP

(STOP: LH)

STOP LAMP

CIRCUIT DIAGRAMS

90-183

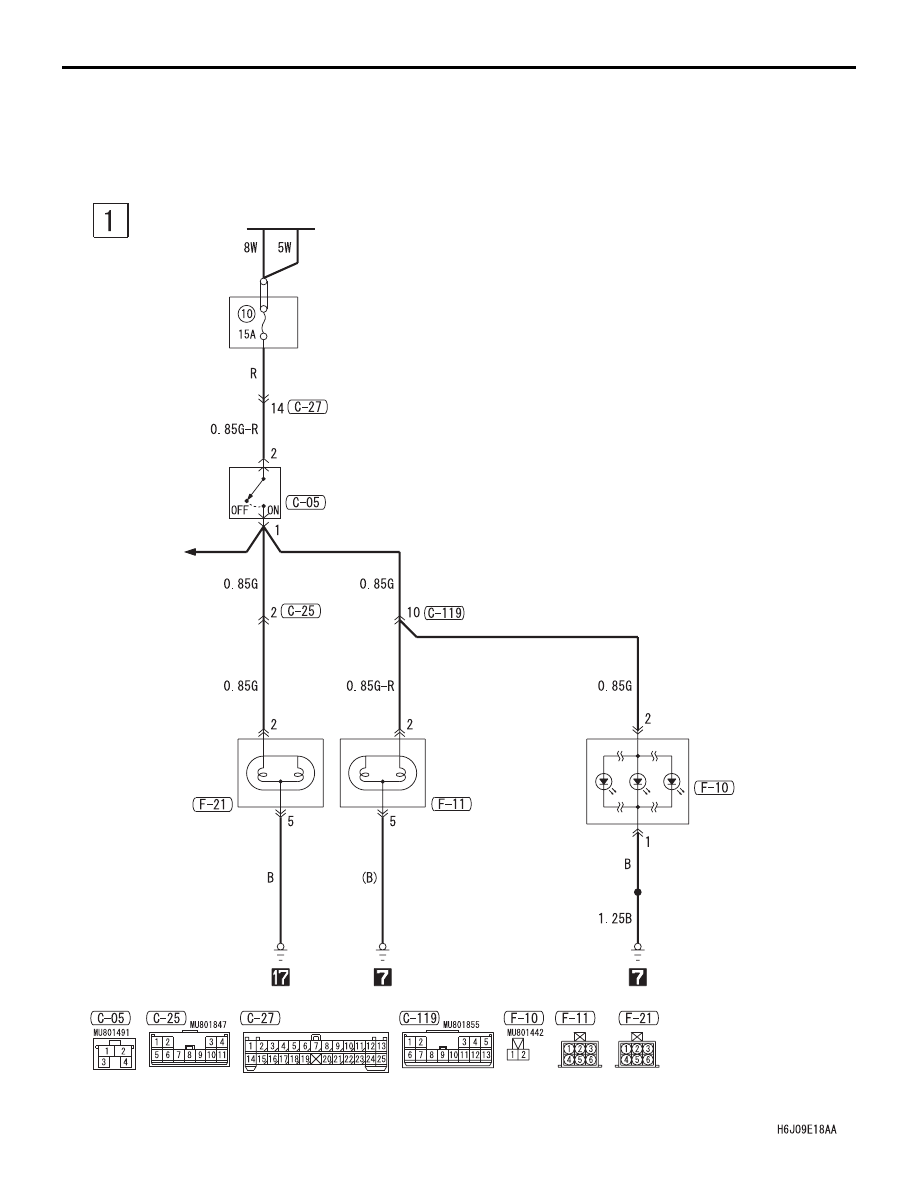

STOP LAMP <SEDAN (RHD)>

M1901003001992

BATTERY

STOP LAMP
SWITCH

RELAY
BOX

<REAR SHELF>

<REAR SPOILER>

HIGH
MOUNT
STOP
LAMP

HIGH
MOUNT
STOP
LAMP

·ABS
·INVECS-II
 4A/T

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

(STOP: RH)

REAR
COMBINATION
LAMP

(STOP: LH)

STOP LAMP

CIRCUIT DIAGRAMS

90-184

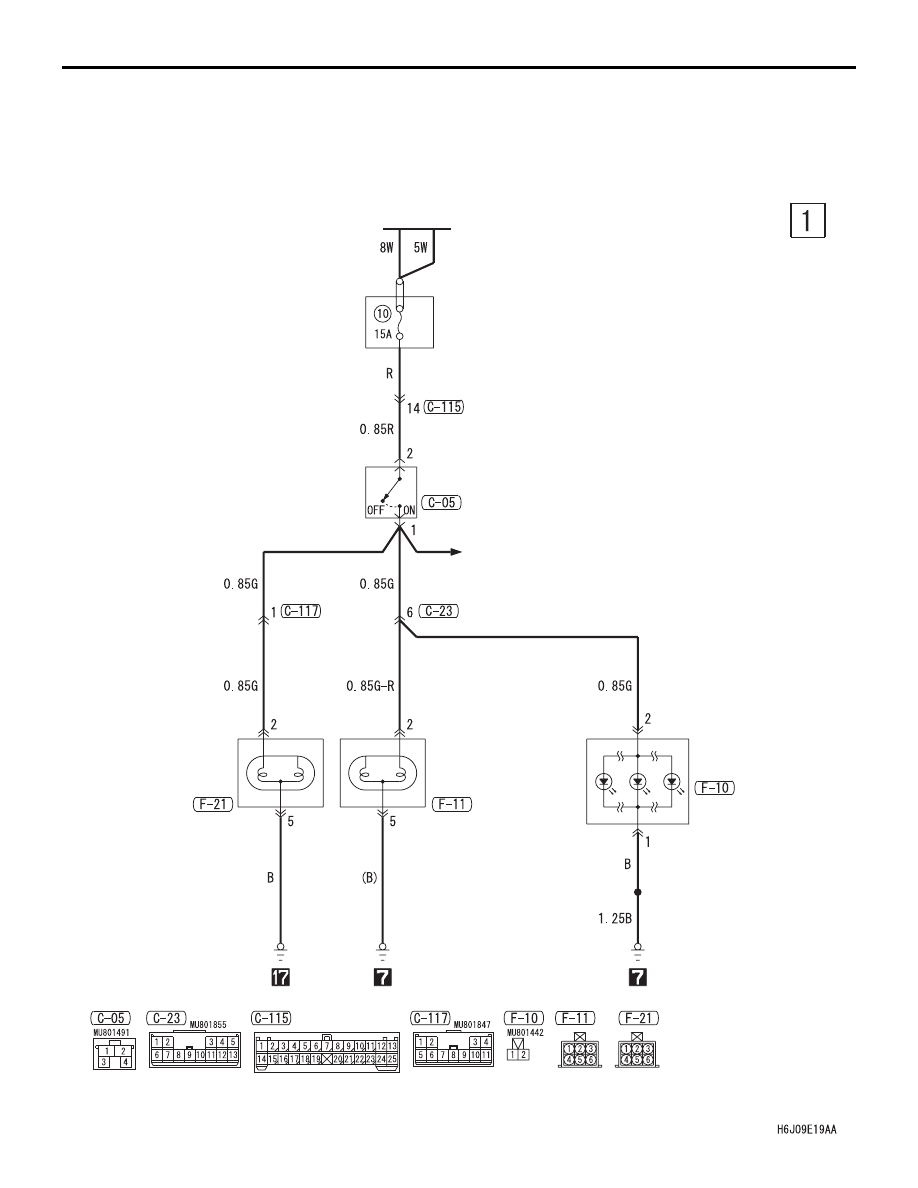

STOP LAMP <WAGON (LHD)>

M1901003002003

BATTERY

STOP LAMP
SWITCH

RELAY
BOX

HIGH
MOUNT
STOP LAMP

REAR
COMBINATION
LAMP
(STOP: LH)

REAR
COMBINATION
LAMP
(STOP: RH)

·ABS
·INVECS-II
 4A/T

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

STOP LAMP

CIRCUIT DIAGRAMS

90-185

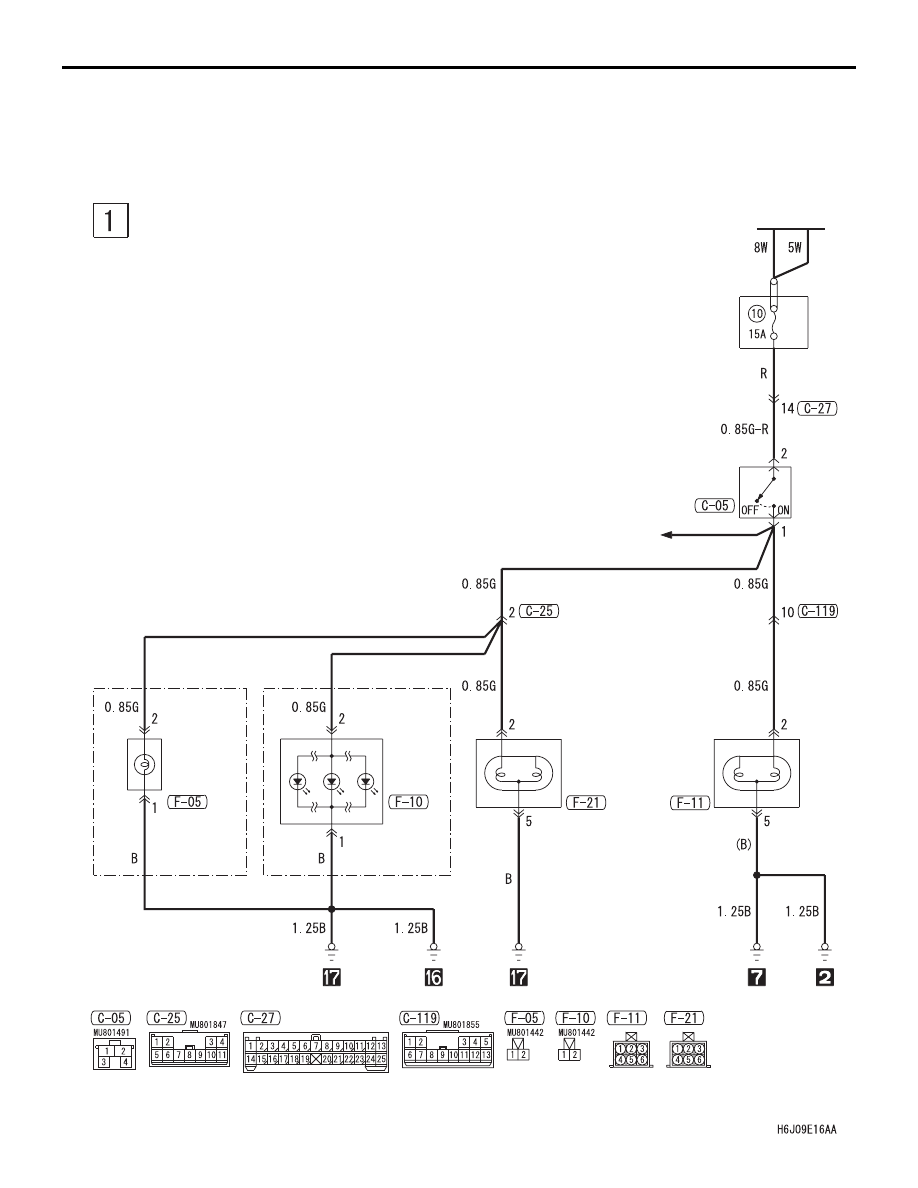

STOP LAMP <WAGON (RHD)>

M1901003002014

BATTERY

STOP LAMP
SWITCH

RELAY
BOX

HIGH
MOUNT
STOP LAMP

REAR
COMBINATION
LAMP
(STOP: LH)

REAR
COMBINATION
LAMP
(STOP: RH)

·ABS
·INVECS-II
 4A/T

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
