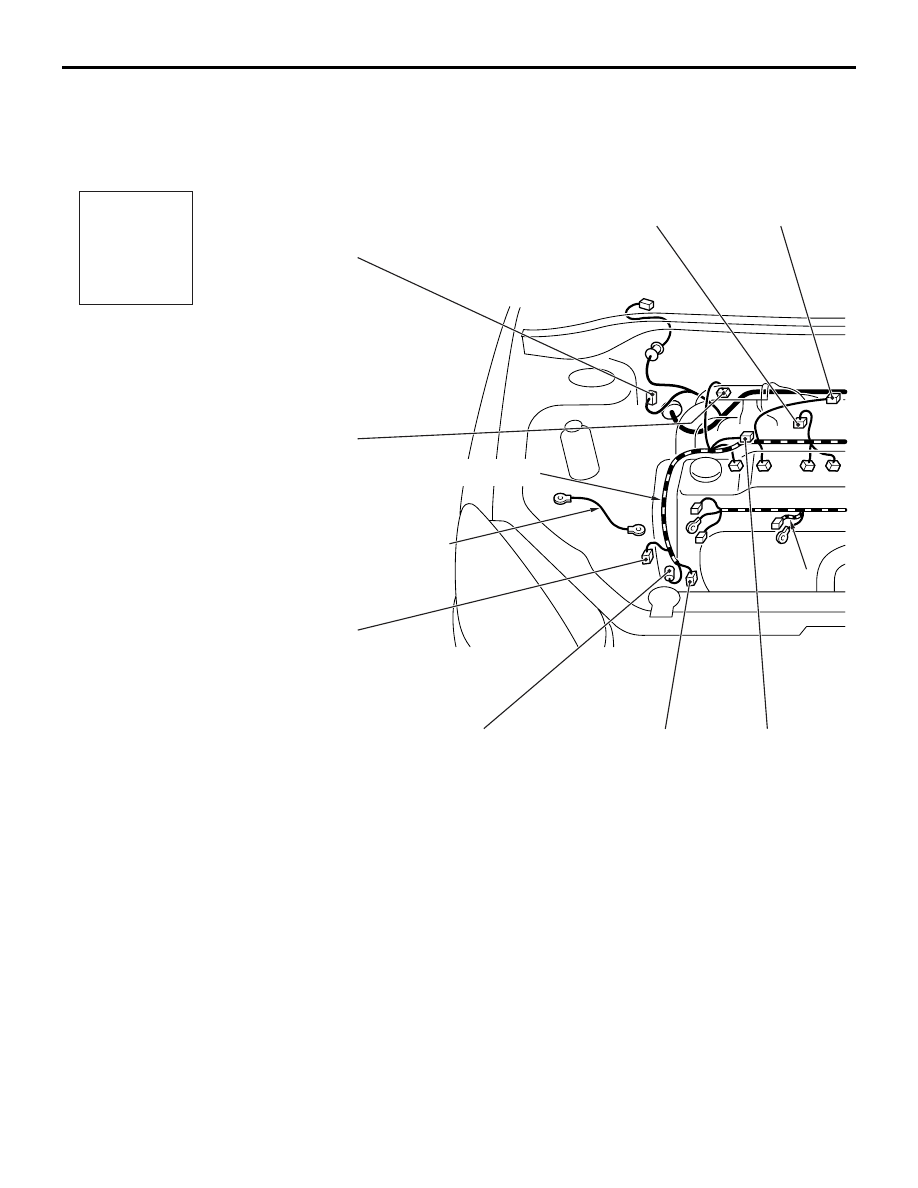

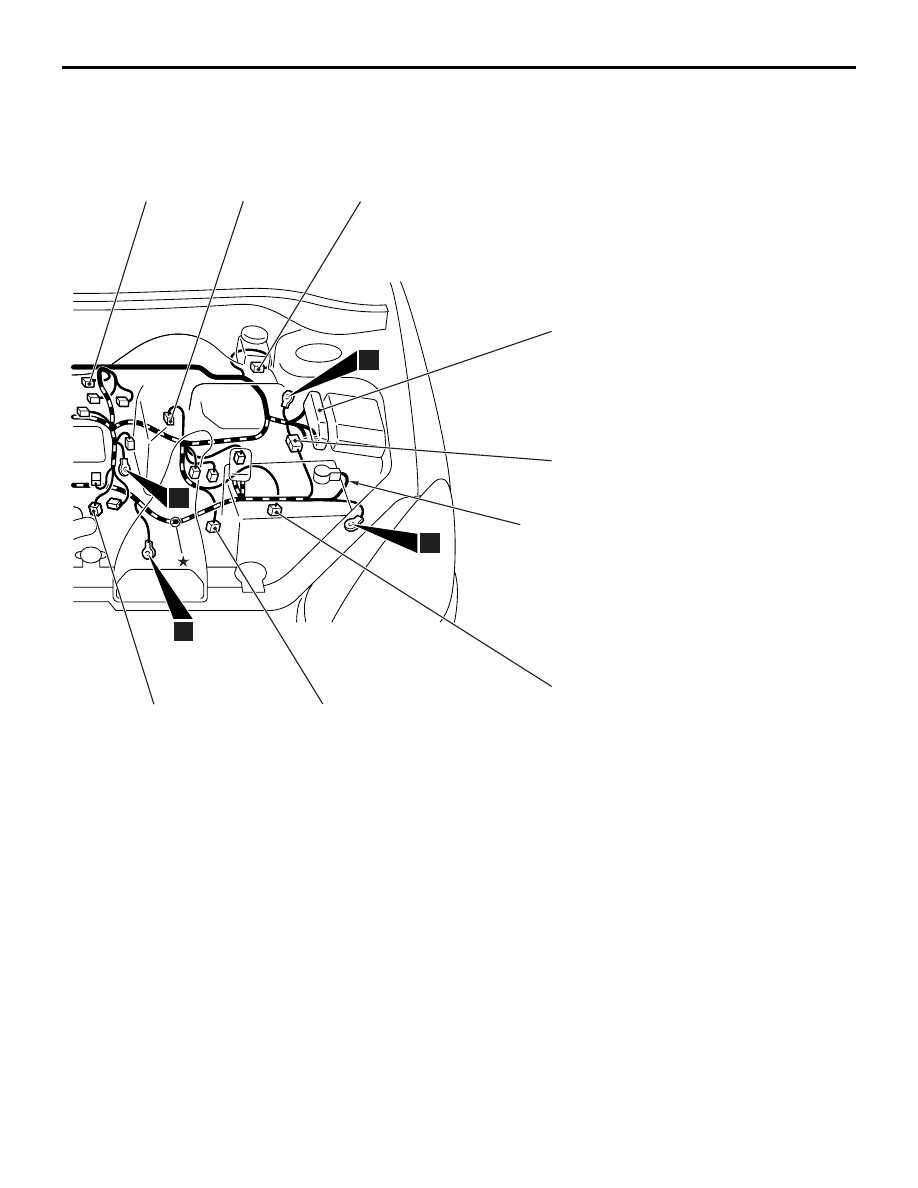

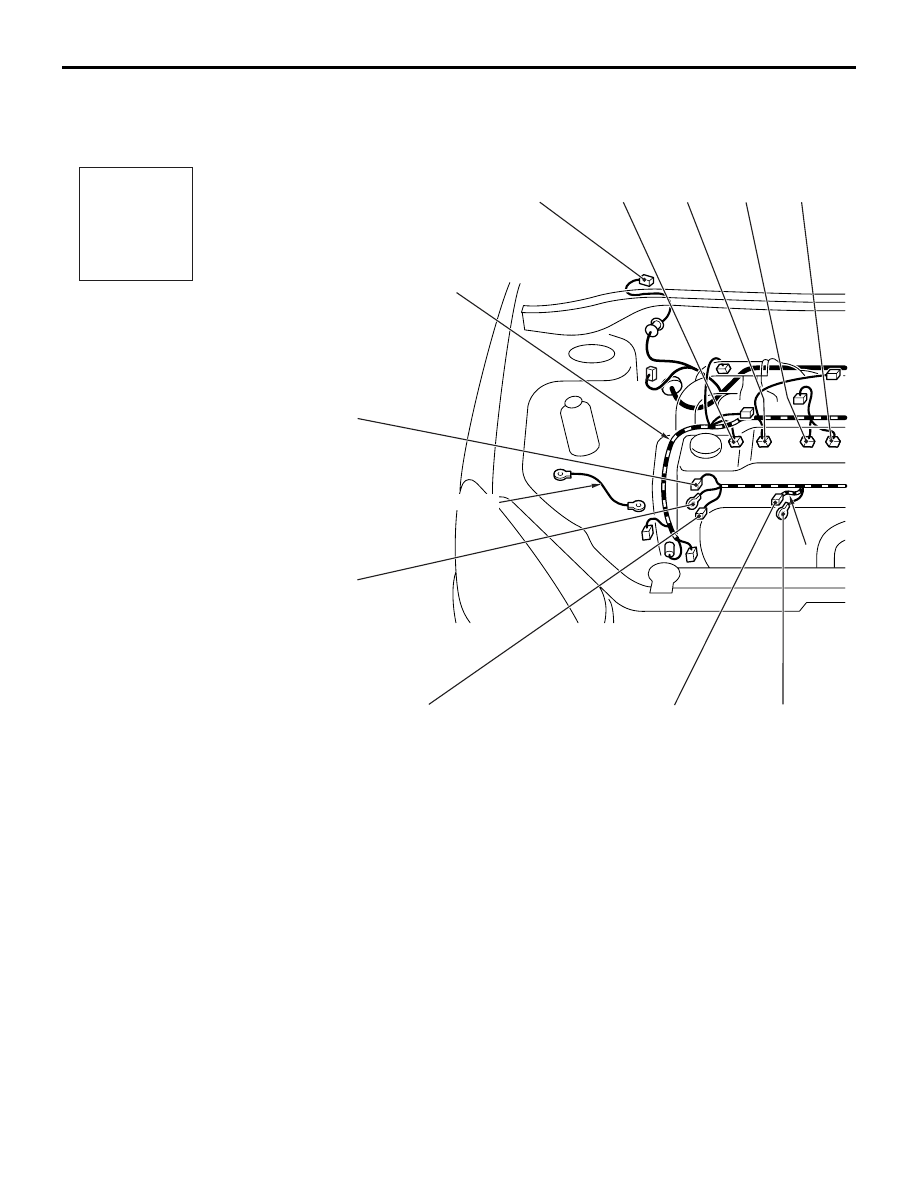

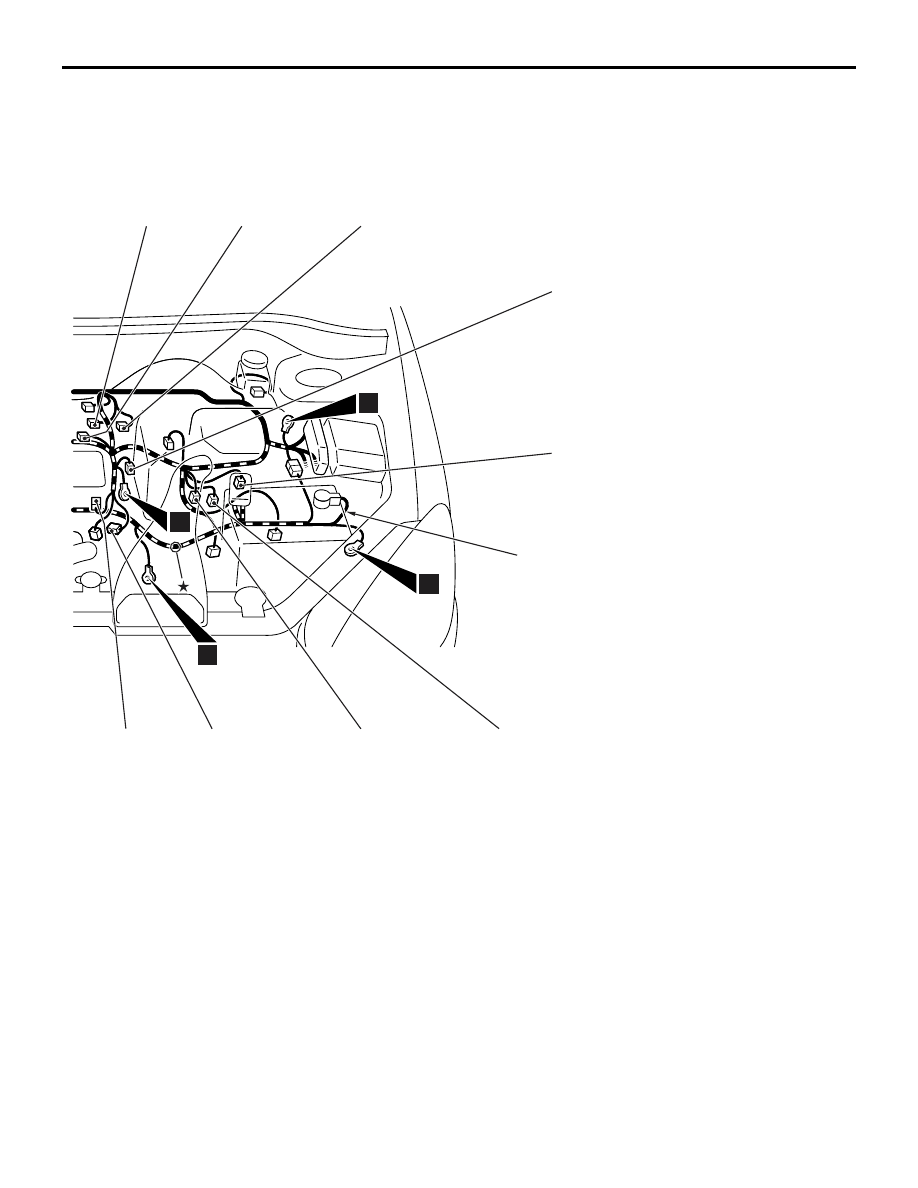

ENGINE AND TRANSMISSION CONFIGURATION DIAGRAMS 80-10 ENGINE AND TRANSMISSION ENGINE AND TRANSMISSION <4G1-MPI (LHD)> M1801000401949 AC301129 AD B-02 B-03 B-04 B-05 B-22 B-23 B-24 B-25 B-26 Control wiring B-01 Connector colour * Connector -01 B Earth cable B-01 (5-GR) Windshield wiper motor B-02 (2-GR) Fuel injector 1 B-03 (2-GR) Fuel injector 2 B-04 (2-GR) Fuel injector 3 B-05 (2-GR) Fuel injector 4 B-06 (3-GR) Throttle body throttle sensor B-07 (3-B) Vehicle speed sensor <M/T> B-09 (2-GR) Brake fluid level indicator switch B-10X (1) Engine speed detection connector B-15X (4) A/T control relay B-16X (4) Engine control relay B-17X (4) A/C compressor relay |
