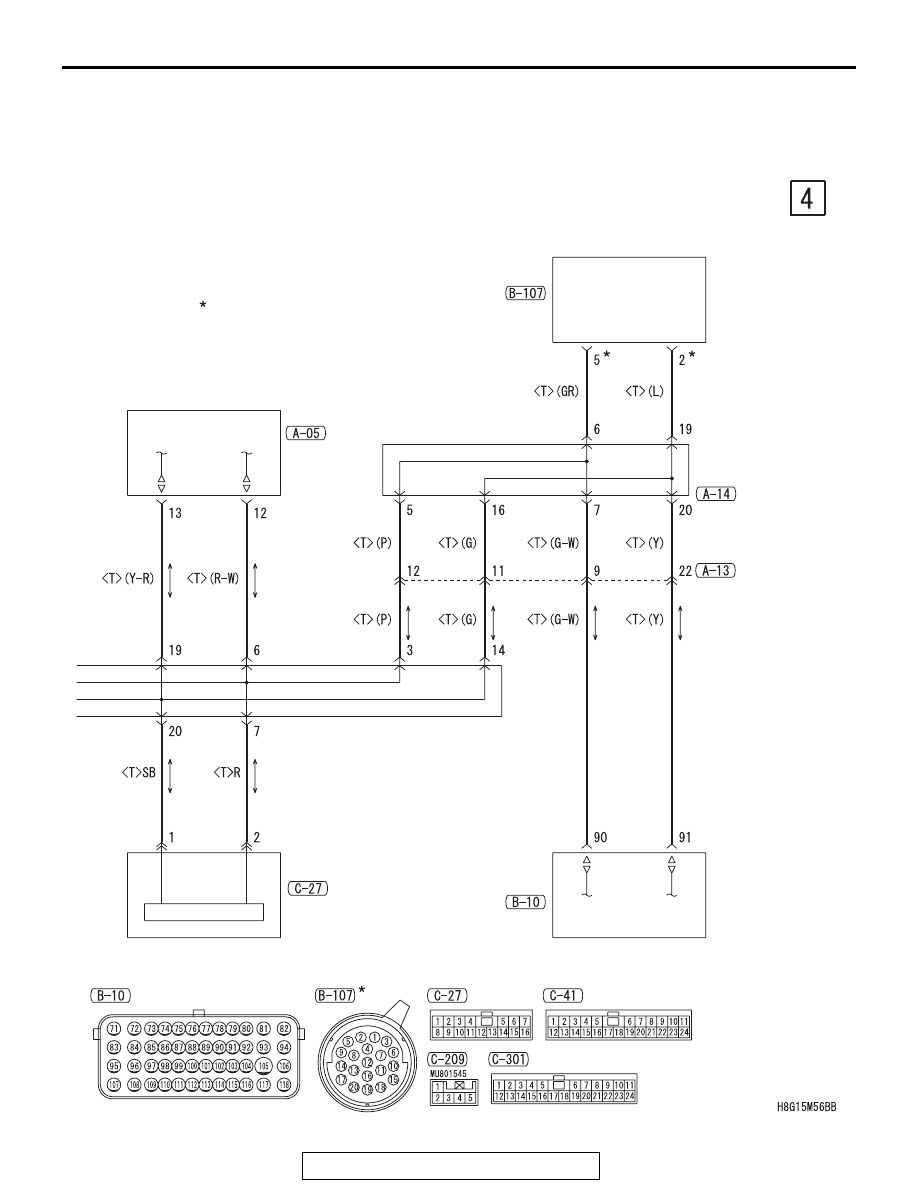

CONTROLLER AREA NETWORK (CAN) <TC-SST>

TSB Revision

CIRCUIT DIAGRAMS

90-365

ASC-ECU

JOINT
CONNECTOR
(CAN4)

CPU

SHIFT
LEVER

TRANSAXLE
ASSEMBLY

ENGINE
CONTROL
MODULE

NOTE

: THE TERMINAL NUMBERS DESCRIBED

IN THE CIRCUIT DIAGRAM AGREE WITH
THE NUMBERS MAKED ON THE
TRANSAXLE ASSEMBLY CONNECTOR AND
HARNESS SIDE CONNECTOR.

NOTES

70-1

GROUP 70

COMPONENT

LOCATIONS

CONTENTS

RELAY . . . . . . . . . . . . . . . . . . . . . . . .

70-2

OTHER DEVICES  . . . . . . . . . . . . . . .

70-3

CONTROL UNIT. . . . . . . . . . . . . . . . .

70-4

INSPECTION TERMINAL  . . . . . . . . .

70-7

SENSOR. . . . . . . . . . . . . . . . . . . . . . .

70-8

FUSIBLE LINK, FUSE AND IOD OR



STORAGE CONNECTOR. . . . . . . . . .

70-13

SOLENOID AND SOLENOID VALVE

70-14

GROUNDING CABLE. . . . . . . . . . . . .

70-16

GROUNDING  . . . . . . . . . . . . . . . . . . .

70-17

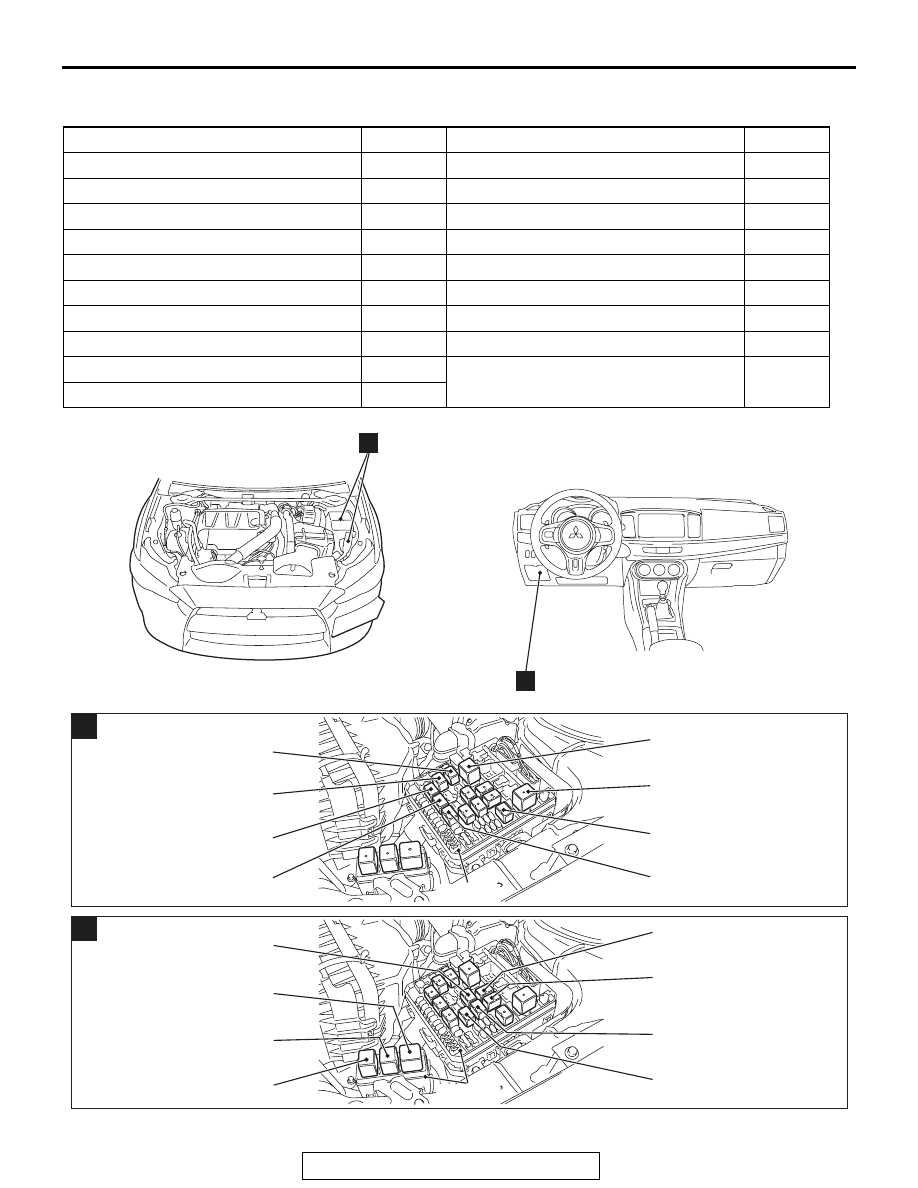

RELAY

TSB Revision

COMPONENT LOCATIONS

70-2

RELAY

M1701000401384

Name

Symbol

Name

Symbol

A/C compressor clutch relay

A

Heated seat relay

B

Blower relay

B

Horn relay

A

Condenser fan relay

A

Injector relay

A

Daytime running light relay

A

MFI relay

A

Electric pump relay

A

Radiator fan relay

A

Fan control relay

A

Rear window defogger relay

B

Fog light relay

A

Starter relay

A

Fuel pump relay 1

A

Theft-alarm horn relay

A

Headlight relay (High)

A

Throttle actuator control motor relay

A

Headlight relay (Low)

A

AC708720AB

B

A

AC708716

A

AB

Throttle actuator control
motor relay

Theft-alarm horn relay

Fog light relay

Horn relay

Relay box

Electric pump relay

MFI relay

Headlight relay (Low)

A/C compressor clutch relay

AC708716

Daytime running light relay

A

AC

Relay box

Fan control relay

Condenser fan relay

Radiator fan relay

Fuel pump relay 1

Starter relay

Injector relay

Headlight relay (High)
