ENGINE and EMISSION CONTROL – Emission Control <MPI>

17-3

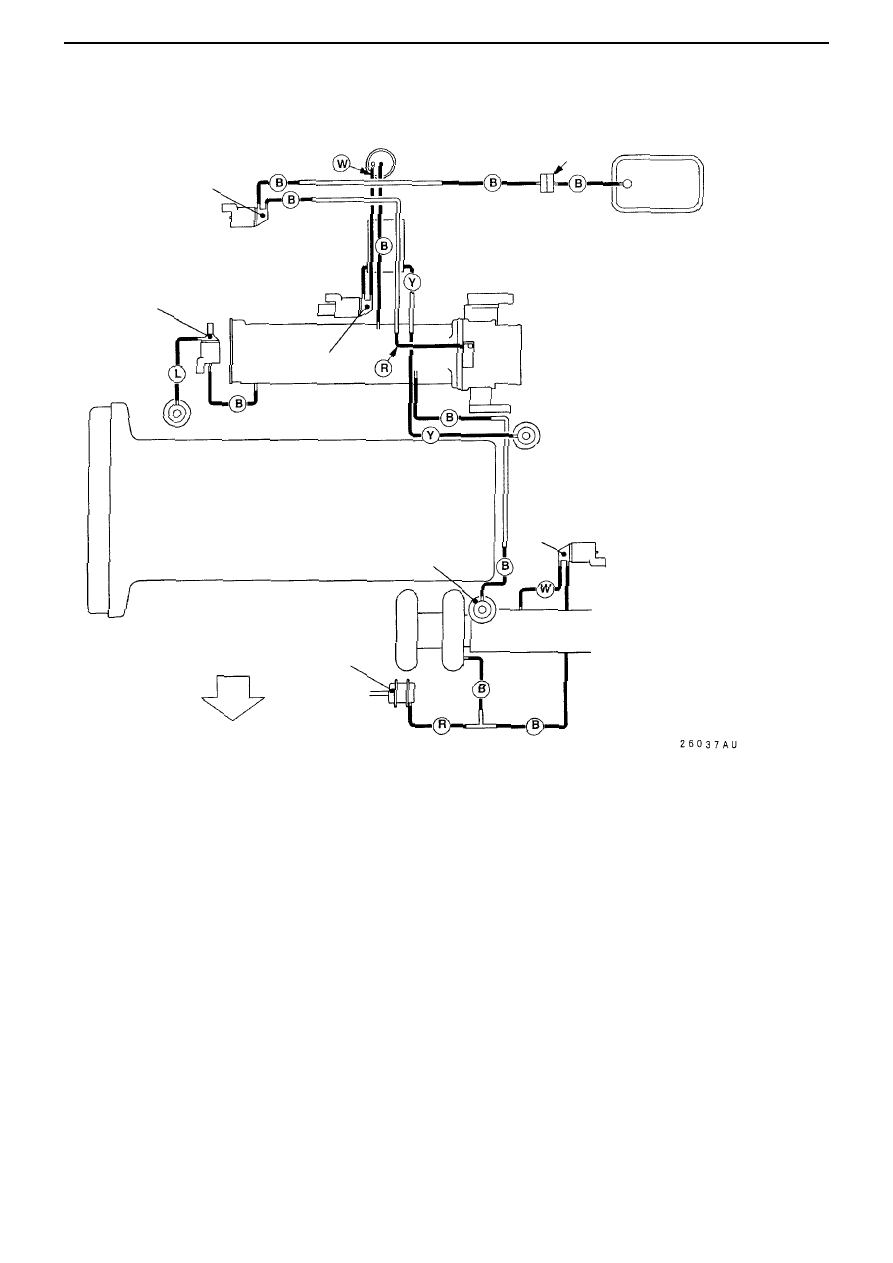

Vacuum Hose Layout

Checks
1. Check that the vacuum hoses are correctly laid out, based on the

Vacuum Hose Layout diagram above.

2. Check the connection condition (detached, loose etc.) of the

vacuum hoses, and confirm they are not bent or damaged.

Purge control
solenoid valve

Vacuum tank

Check valve

Fuel
pressure
control
solenoid
valve

Secondary air
control solenoid
valve

Throttle body

Canister

Brown colour

Fuel pressure regulator

Secondary air control solenoid

Waste gate solenoid valve

Air by-pass valve

Turbocharger

Towards front
of vehicle

Vacuum hose colour

B: black
L: light blue
R: red
W: white
Y: yellow

Waste gate actuator

ENGINE and EMISSION CONTROL – Emission Control <MPI>

17-4

Exhaust Gas Cleaning Device List

Note
*1: Refer to Chapter 13A On-vehicle Servicing
*2: Refer to ’01-1 Lancer Evolution VII Service Manual (No. 1036K02)

Related parts

Air fuel ratio
control
device

Blow-by
gas
circulation
device

Evaporative
emission
control
device

3-way
catalytic
converter

Component
page
reference

Engine ECU

Ο

-

O

2

 sensor

Ο

*1

Air flow sensor

Ο

*1

Intake air temperature sensor

Ο

*1

Atmospheric air pressure sensor

Ο

*1

Water temperature sensor

Ο

*1

Throttle position sensor

Ο

*1

Crank angle sensor

Ο

*1

Cam position sensor

Ο

*1

Injector

Ο

*1

Positive  Crank  Case  Ventilation
(PCV) valve

Ο

17-8*

2

Canister

Ο

-

Check valve

Ο

17-9*

2

Purge control solenoid valve

Ο

17-22*

2

Catalytic converter

Ο

-

MANUAL TRANSMISSION – GENERAL, LUBRICANTS

22-1

General................................................................................1
Lubricants...........................................................................1
Special Tools......................................................................2
Troubleshooting.................................................................3
On-vehicle Servicing..........................................................9
1. Replacing transmission oil <6M/T>..................................9

2. Select cable (inside cabin) adjustment <6M/T>..............9
Transmission Control*.....................................................10
Transfer ASSY <6M/T>*....................................................12
Transmission ASSY <6M/T>*...........................................14
Sensors / Switches / Relays
<vehicles fitted with ACD, ACD+AYC> ..........................18

Precautions Regarding Servicing of Vehicles Fitted with SRS Airbags
1.  Before removing or fitting any SRS Airbag related components, it is essential that you refer to the ‘00-5 Lancer

Sedia Service Manual (No. 1036K00), Chapter 52B -  “Servicing Precautions”.

2. Make certain that, when removing or fitting any component in a system marked with an * in the above list of

section titles, you do not knock any SRS Airbag related components.

General

The following servicing information has been changed with the introduction of the new Lancer Evolution VIII. Servicing details
otherwise remain unchanged, and are the same as for the Lancer Evolution VII.

Lubrication

SECTION 22

MANUAL TRANSMISSION

CONTENTS

Item

Name

Capacity dm

3

Transmission oil <6M/T>

Mitsubishi Genuine DIA QUEEN Super Multi-gear oil (75W/85W)

2.2

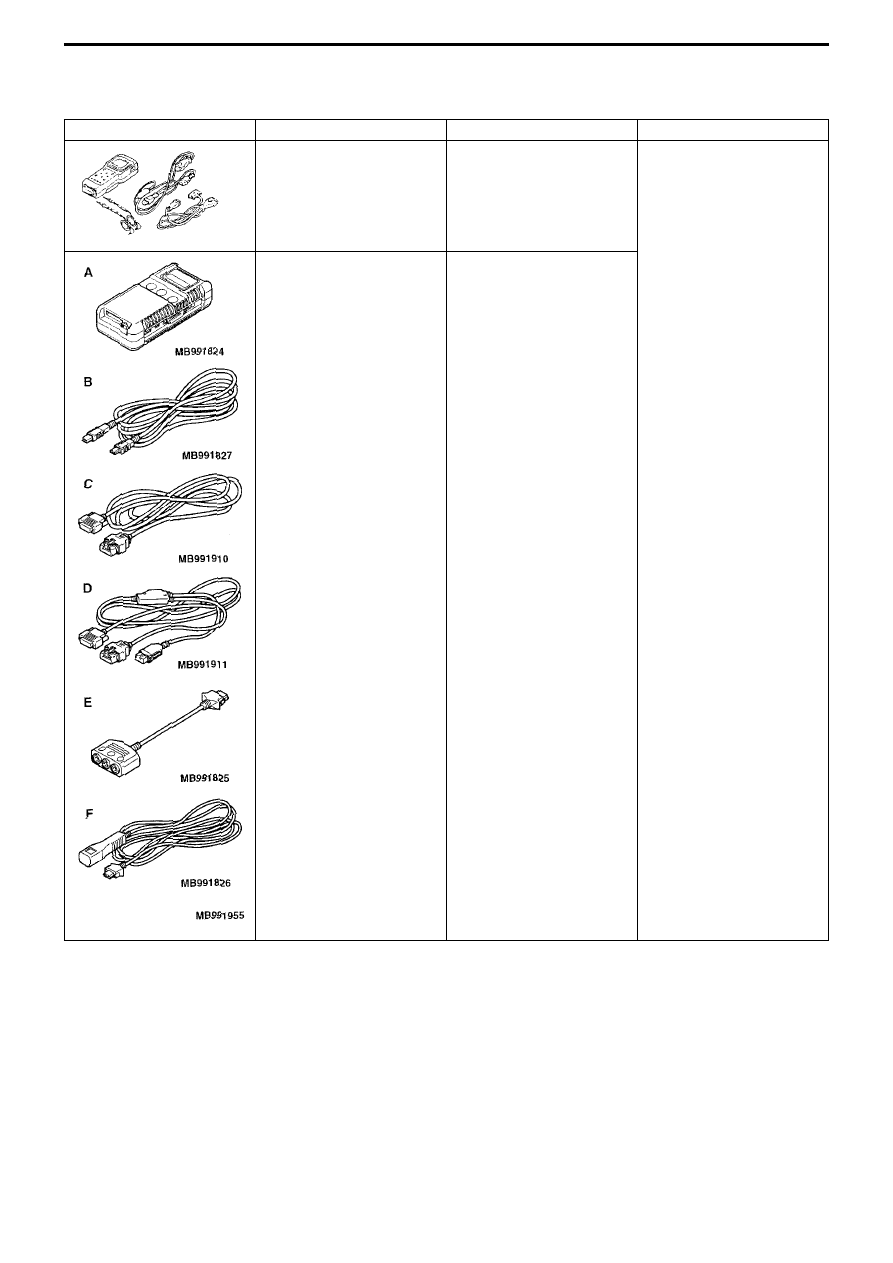

Tools

Number

Name

Use

MB991502

MB991955

A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

MUT-II Sub-ASSY

MUT-III Sub-ASSY

A:  V.C.I. (Vehicle

Communication Interface)

B:  USB cable
C:  MUT-III main harness A

(vehicles with CAN
communication)

D:  MUT-III main harness B

(vehicles without CAN
communications)

E:  Adapter for measurements
F:  Trigger harness

Diagnosis code checking

MANUAL TRANSMISSION – SPECIAL TOOLS

22-2

Special Tools

MB991502
