INTAKE & EXHAUST –SECONDARY AIR CONTROL SYSTEM    INLET MANIFOLD

FITTING





A





Gasket  fitting

Fit so that the gasket protruding part points in the direction indicated in the
diagram.

Inlet manifold

Fitting and removal

Pre-removal and post-fitting operations
• Measures to prevent any leakage of fuel <pre-removal

only>

• Removal and fitting of cover

(ref. Chapter 51 – Front Bumper)

• Draining and filling of coolant
• Removal and fitting of air duct
• Removal and fitting of strut tower bar

• Removal and fitting of throttle body
• Removal and fitting of air control valve bracket (P.15-6)
• Removal and fitting of cross member bar
• Removal and fitting of front exhaust pipe

Protruding
part

15-7

INTAKE & EXHAUST – SECONDARY AIR CONTROL SYSTEM

15-8

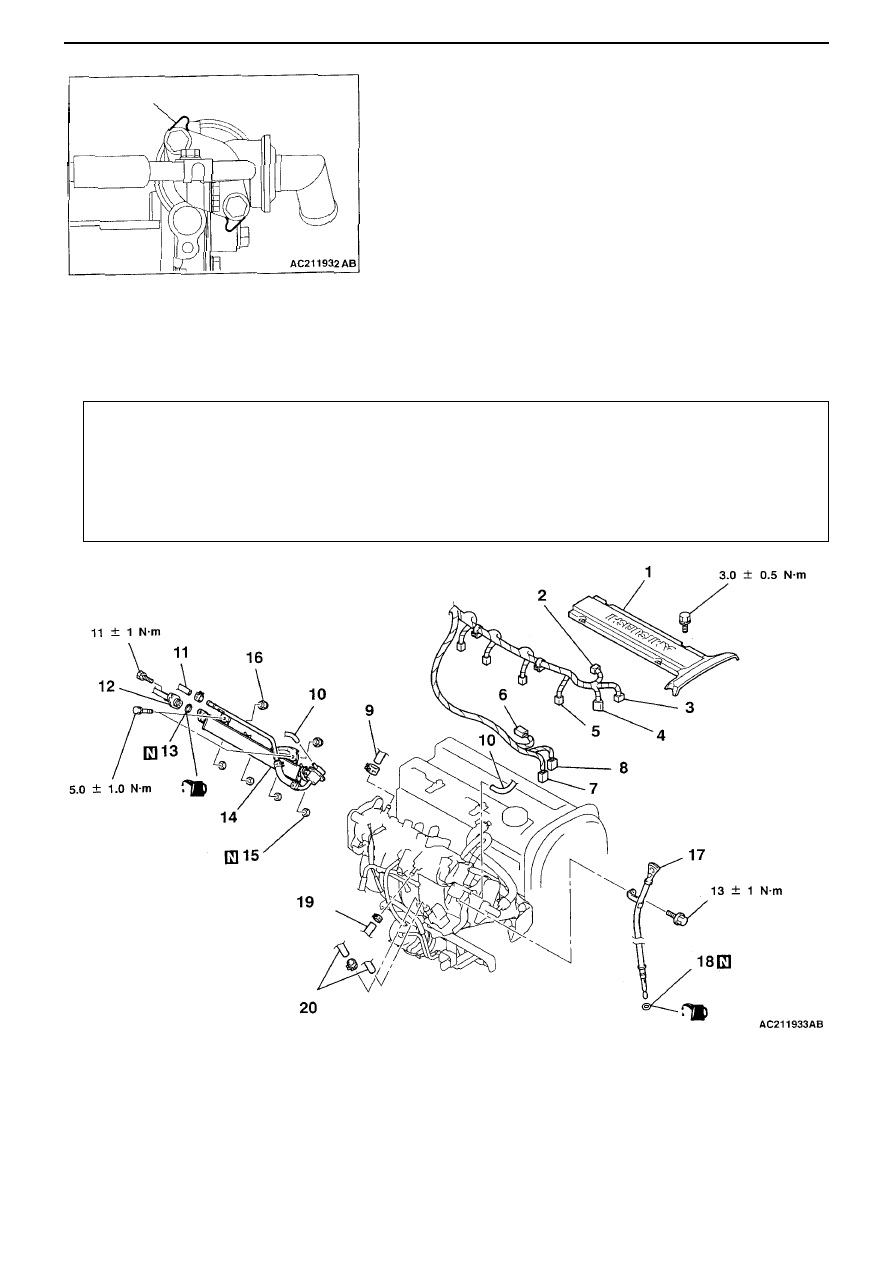

Removal procedure
1. Centre cover
2. Ignition coil connector connection
3. O2 sensor  connector connection
4. Crank angle sensor connector connection
5. Injector connector connection
6. Fuel pressure solenoid valve connector

connection

7. Purge solenoid valve connector

connection

8. Knock sensor connector connection
9. Vacuum hose connection
10. Vacuum hose
11. Fuel return hose connection

12. Fuel high pressure hose connection
13. O-ring
14. Delivery pipe, injector & fuel pressure

regulator ASSY

15. Insulator
16. Insulator
17. Oil level gauge & guide ASSY
18. O-ring
19. Brake booster vacuum hose connection
20. Purge hose connection





A









A





INTAKE & EXHAUST – INLET MANIFOLD

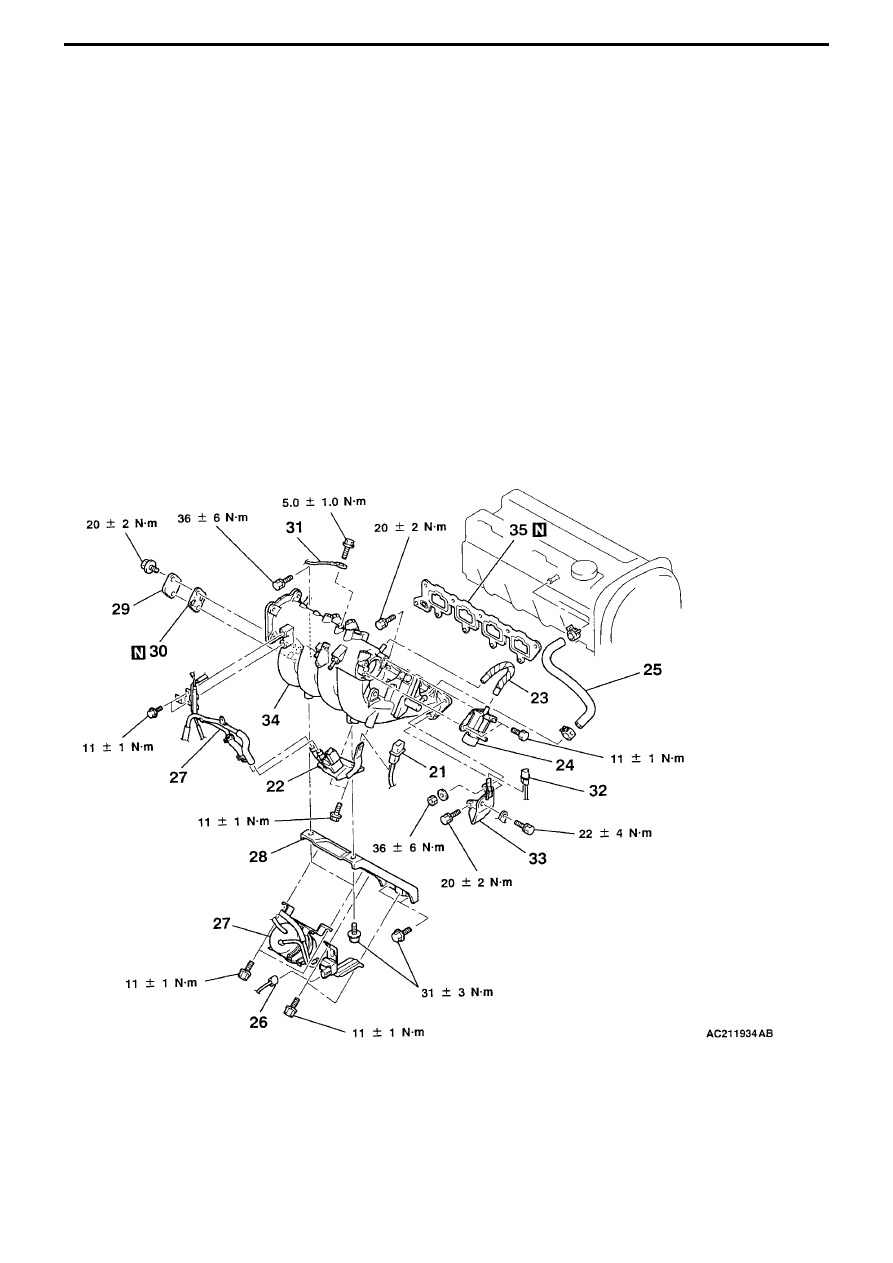

Removal procedure
21. Knock sensor connector connection
22. Purge control solenoid valve ASSY
23. Vacuum hose
24. Fuel pressure solenoid valve ASSY
25. PCV hose
• Alternator
26. ACV solenoid valve connector connection

27. Vacuum tank, ACV solenoid valve, vacuum hose & pipe

ASSY

28. Inlet manifold stay
29. Cover
30. Gasket
31. Earth cable connection
32. Crank angle sensor connector connection
33. Alternator brace stay
34. Inlet manifold
35. Inlet manifold gasket

REMOVAL





A





Delivery pipe, injector and fuel pressure regulator ASSY removal

Remove the delivery pipe with the injector and fuel pressure regulator
attached.

CAUTION
When removing the delivery pipe, be careful not to drop the
injector.

FITTING





A





Fuel high pressure hose connection

1. Apply a small quantity of new engine oil to the O-ring, then insert the

O-ring into the delivery pipe without damaging it.

2. Check that the high pressure hose turns smoothly. When it does not

turn smoothly, it is possible that the O-ring is being pinched, in
which case remove the high pressure hose and, after checking to
see if the O-ring is damaged, re-insert into the delivery pipe.

3. Tighten mounting bolt to specified torque.

Specified torque: 5.0  ± 1.0 N·m

15-9

ENGINE ELECTRICAL – STARTING SYSTEM

16-1

SECTION 16

ENGINE ELECTRICAL

CONTENTS

Starting devices

General

The following servicing information has been issued in conjunction with changes to the 4G63-MPI-T/C engine starter ASSY on
the new Lancer Evolution VIII.
Other servicing information remains the same.

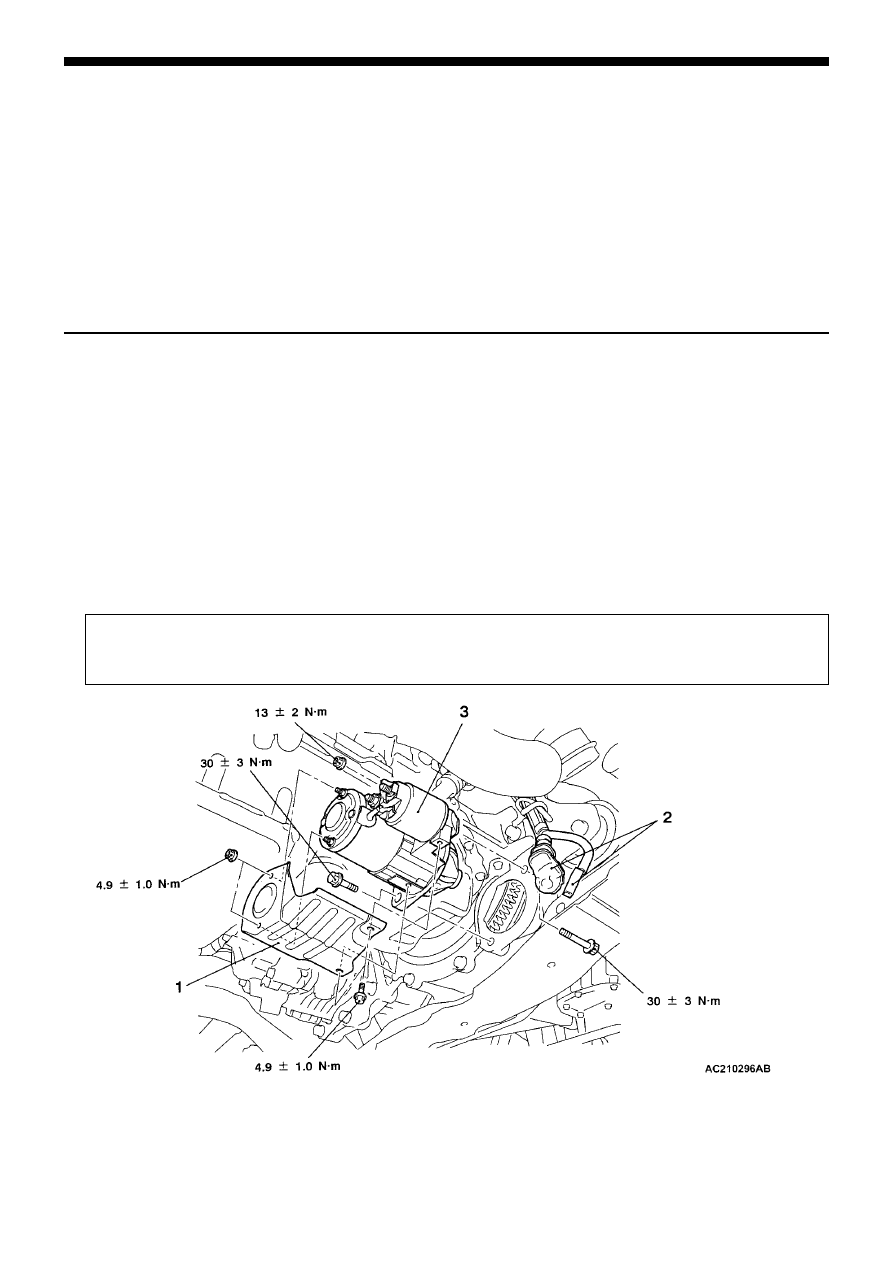

Starter

Removal and fitting

Pre-removal and post-fitting operations
• Removal and fitting or cover (ref. Chapter 51 – Front Bumper)
• Removal and fitting of cross member bar
• Removal and fitting of front exhaust pipe

Removal procedure
1. Starter cover
2. Starter connector and terminal
3. Starter ASSY

Starting devices .........................................1
General .......................................................1
Starter .........................................................1

Ignition devices .........................................2
General........................................................2
Crank angle sensor  ..................................2
