INTAKE & EXHAUST – INTERCOOLER WATER SPRAY

Intercooler Water Spray

Removal and fitting

<Water spray nozzle, hose, washer tank>

15-3

INTAKE & EXHAUST – INTERCOOLER WATER SPRAY

Water spray nozzle and hose disassembly
procedure
1. Water spray hose connection
• Front bumper ASSY
(ref. Chapter 51)
• Tape (for mounting water spray hose ASSY)
2. Clamp
3. Water spray hose ASSY
4. Water spray nozzle (upper side)
5. Water spray nozzle (lower side)
6. Water spray hose
7. Three-way joint

8. Washer valve
• Tape (for attaching clip)
9. Clip
10. Pad
Washer tank removal procedure
1. Water spray hose connection
11. Harness connector connection
12. Washer tank
13. Water spray hose
14. Washer valve
15. Water spray motor
16. Packing
17. Bracket

Tape

Washer valve

Tape

Clip

Pad

Three-way joint

Tape

Three-way joint

Pad

Tape

Washer
valve

Tape

Clip

Clip

Fitting





A





Fitting water spray hose ASSY/Tape (for mounting water spray hose ASSY)

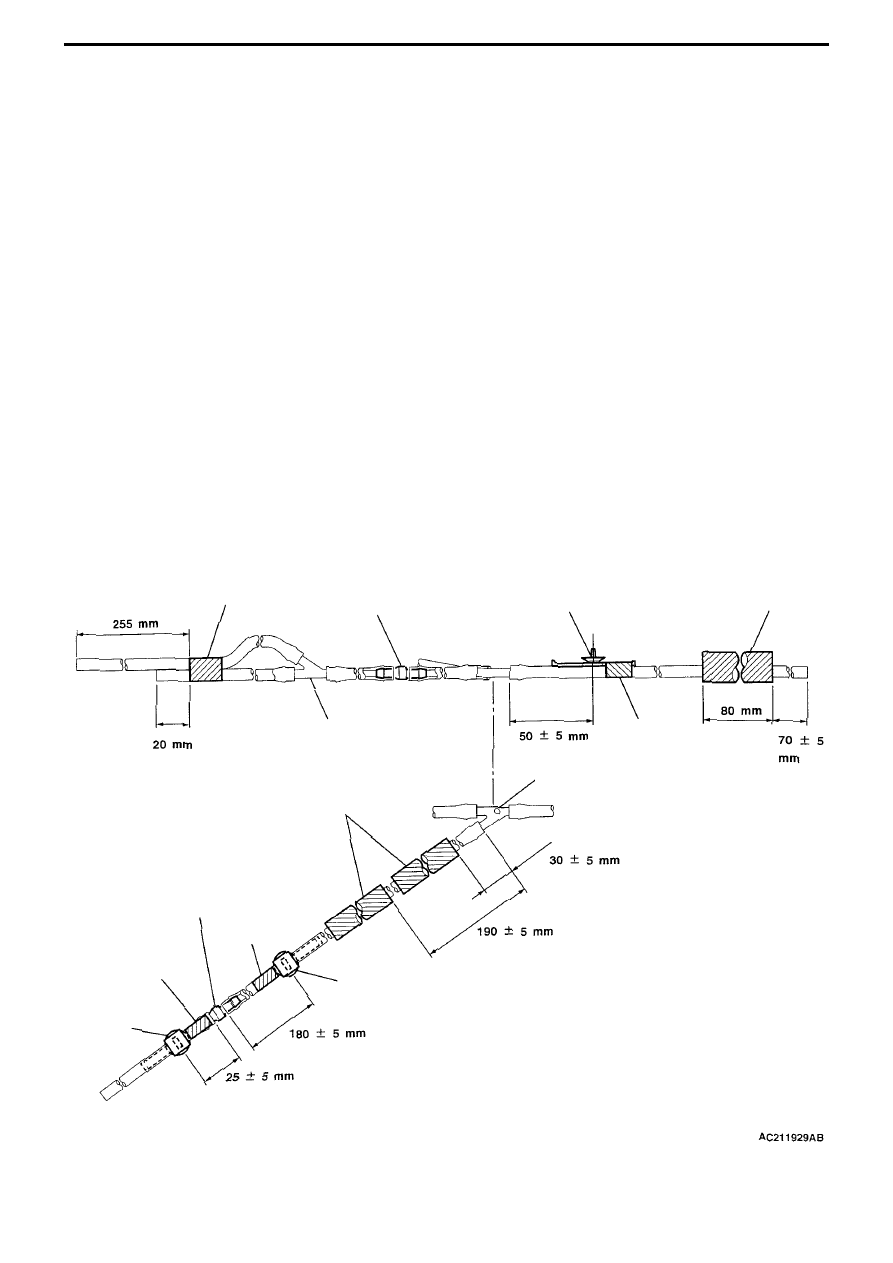

1. After fitting water spray hose, three-way joint, and washer valve, stick on pads, clip, and tape as shown in the diagram.





A









A





15-4

INTAKE & EXHAUST – INTERCOOLER WATER SPRAY

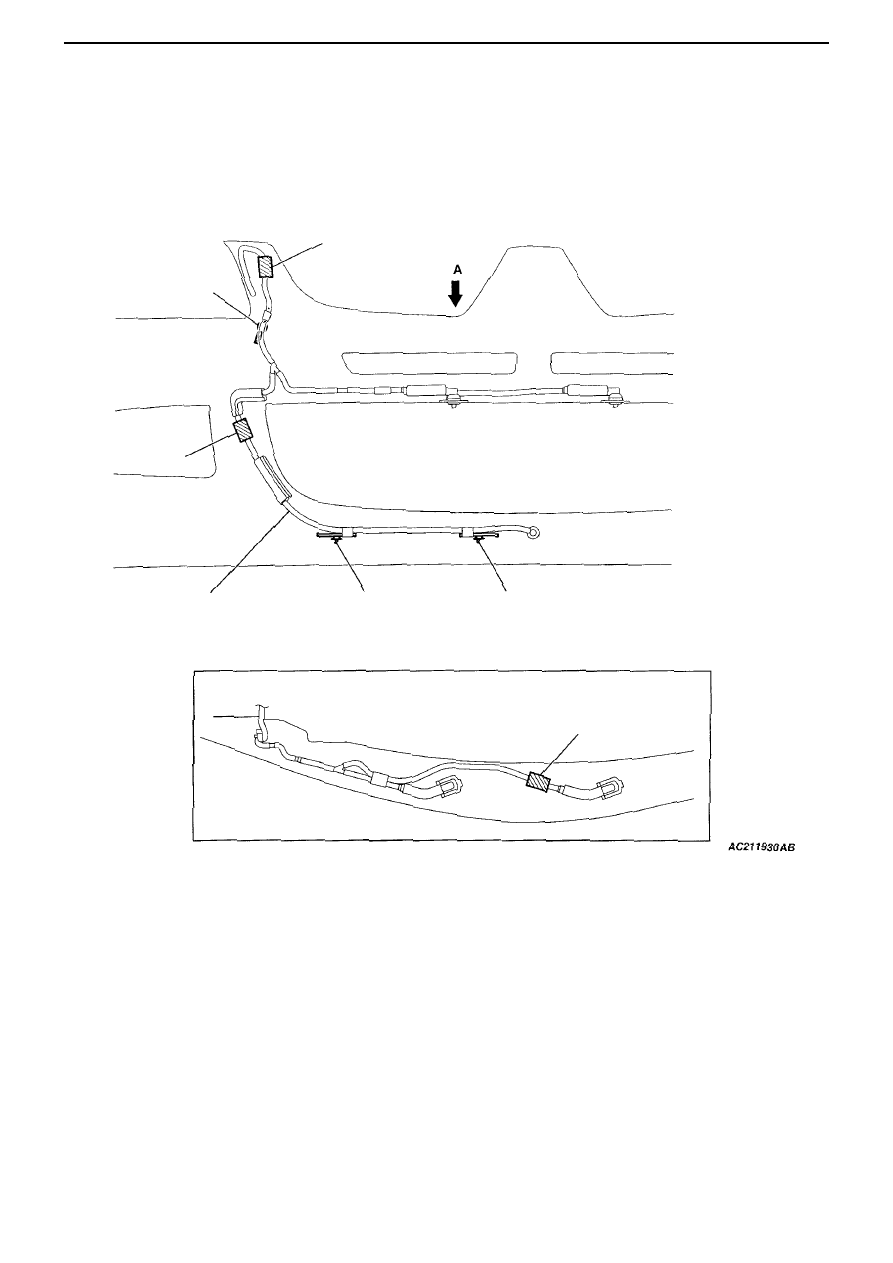

2. Attach the water spray hose ASSY to the front bumper using the water spray hose ASSY clip.
3. Stick tape on as illustrated, so that the water spray hose ASSY does not slip.

View of front bumper rear surface

Tape

Tape

Tape

Water spray
hose ASSY

Clip

Clip

View A

Tape

15-5

INTAKE & EXHAUST –SECONDARY AIR CONTROL SYSTEM

Secondary Air Control System

Removal and fitting

Pre-removal and post-fitting operations
• Removal and fitting of the air duct
• Removal and fitting of the strut tower bar

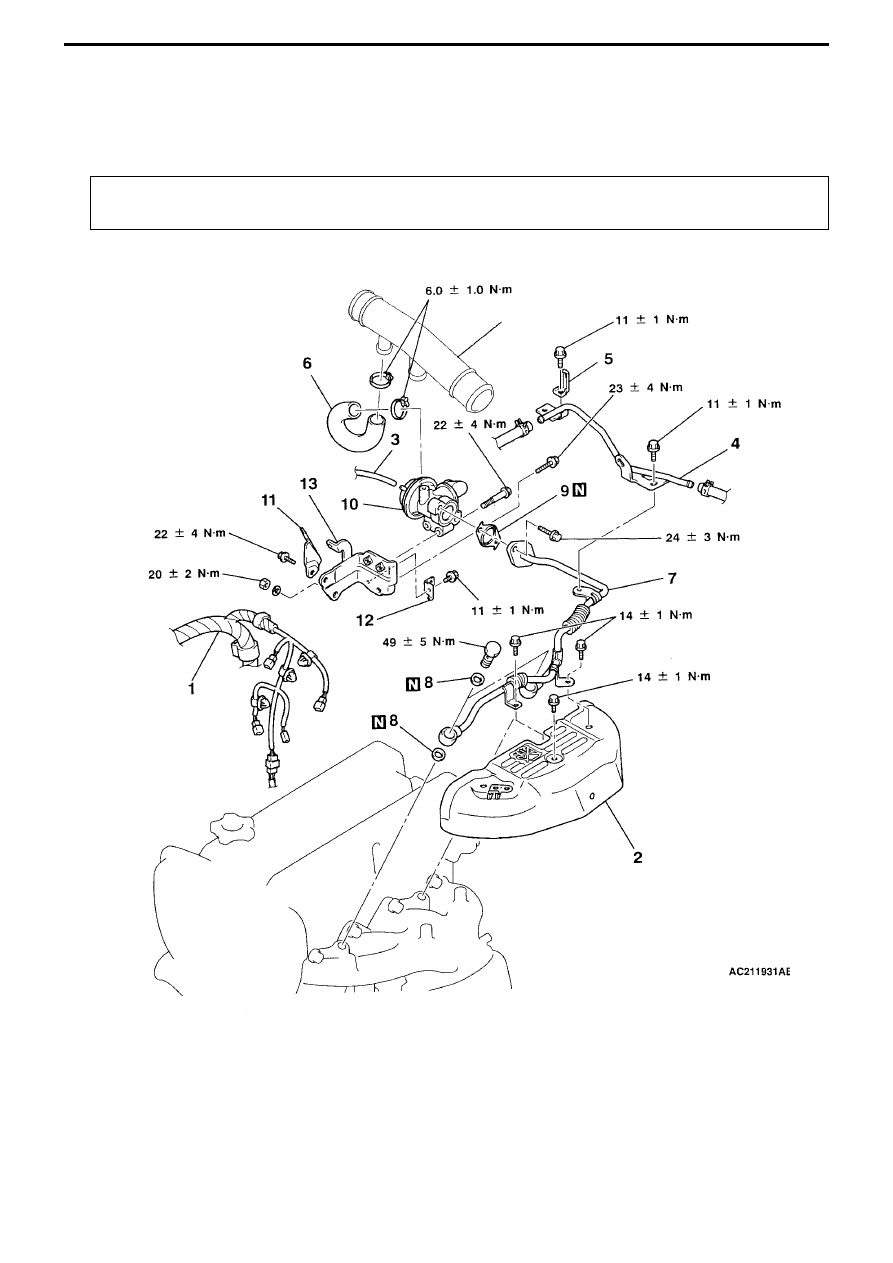

Removal procedure
1. Control harness connection
2. Heat protector
3. Vacuum hose connection
• Air pipe C (ref. P.15-8)
4. Vacuum pipe
5. Harness bracket (secondary air control
system)

6. Air hose
7. Air pipe ASSY
8. Gasket
9. Gasket
10. Secondary air control valve
11. Engine hanger
12. Harness bracket
13. Air control valve bracket

Air pipe C





A
