MPI <4G6> – ENGINE CONTROL RESISTOR, RELAY

13A-102

Engine control resistor and relay

Removal and Installation

Pre-removal and post-installation operations
• Removal and fitting of strut tower bar
• Removal and fitting of harness connector connection

Removal procedure

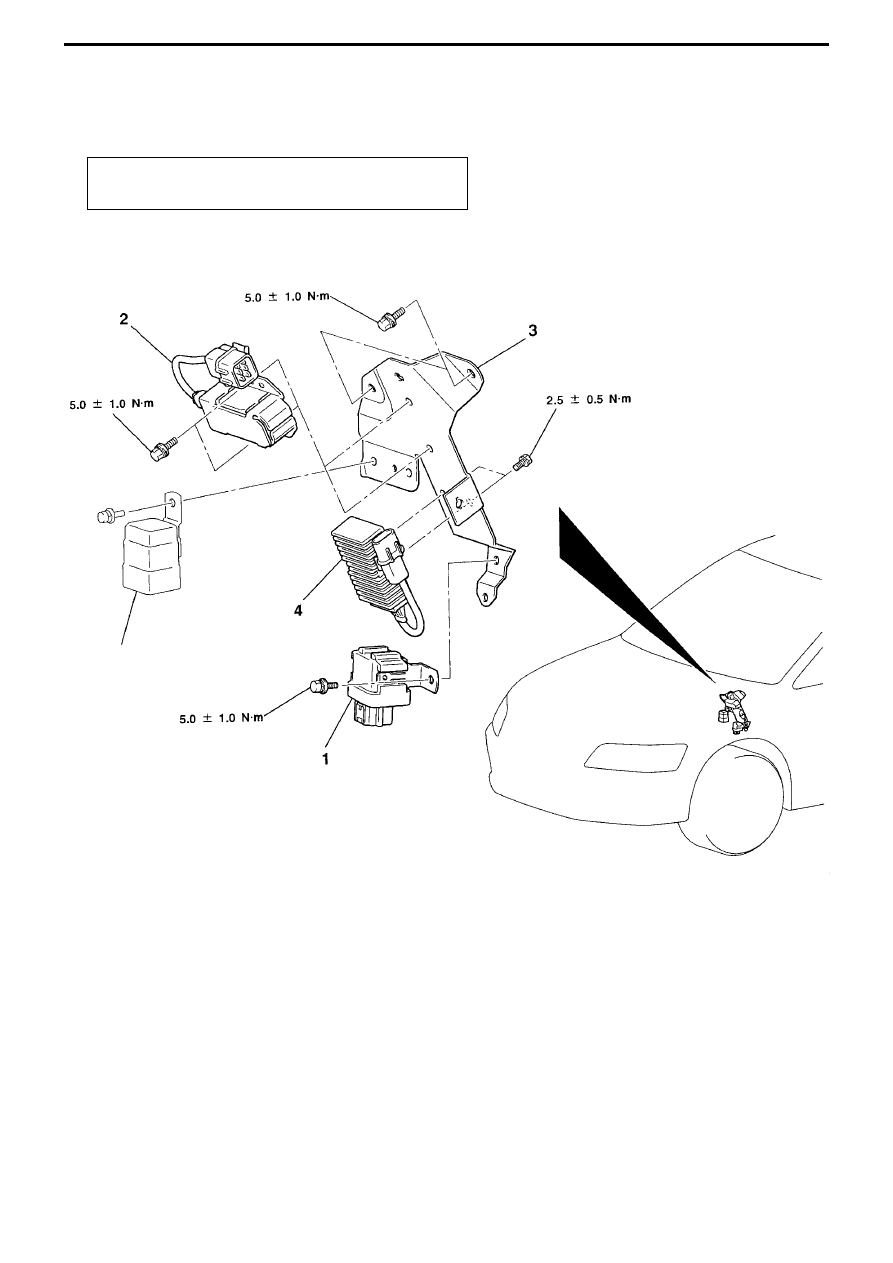

• AYC relay
1. Fuel pump relay
2. Injector resistor
3. Relay bracket
4. Fuel pump resistor

AYC relay

AC211464AB

ENGINE COOLING - GENERAL INFORMATION, SEALANTS

14-1

SECTION 14

ENGINE COOLING

CONTENTS

General Information

The following servicing information has been issued in conjunction with changes to the 4G63-MPI-T/C engine on the new
Lancer Evolution VIII.
Other servicing information remains the same.

• Sealant has been added to the water outlet fitting and thermostat case mounting surface.
• The shapes of the water hose and pipe have been changed.

Sealants

Note

[

]: original part numbers

Location

Name

Water outlet fitting

Semi-dry sealant: Three Bond silicone-based liquid gasket
sealant 1207F [MZ100191] (contents 150g)

Thermostat case

General Information ..................................1
Sealants  .....................................................1

Thermostat  ................................................2
2Water hose and water pipe  ....................4

ENGINE COOLING - THERMOSTAT

14-2

Thermostat

Removal and Fitting

Pre-removal and post-fitting operations
• Draining and filling of coolant
• Removal and fitting or air ducts
• Removal and fitting of air pipe ASSY (ref. Chapter 15-2 Secondary Air Control System)

Semi-dry sealant: Three
Bond 1207F

Matching mark

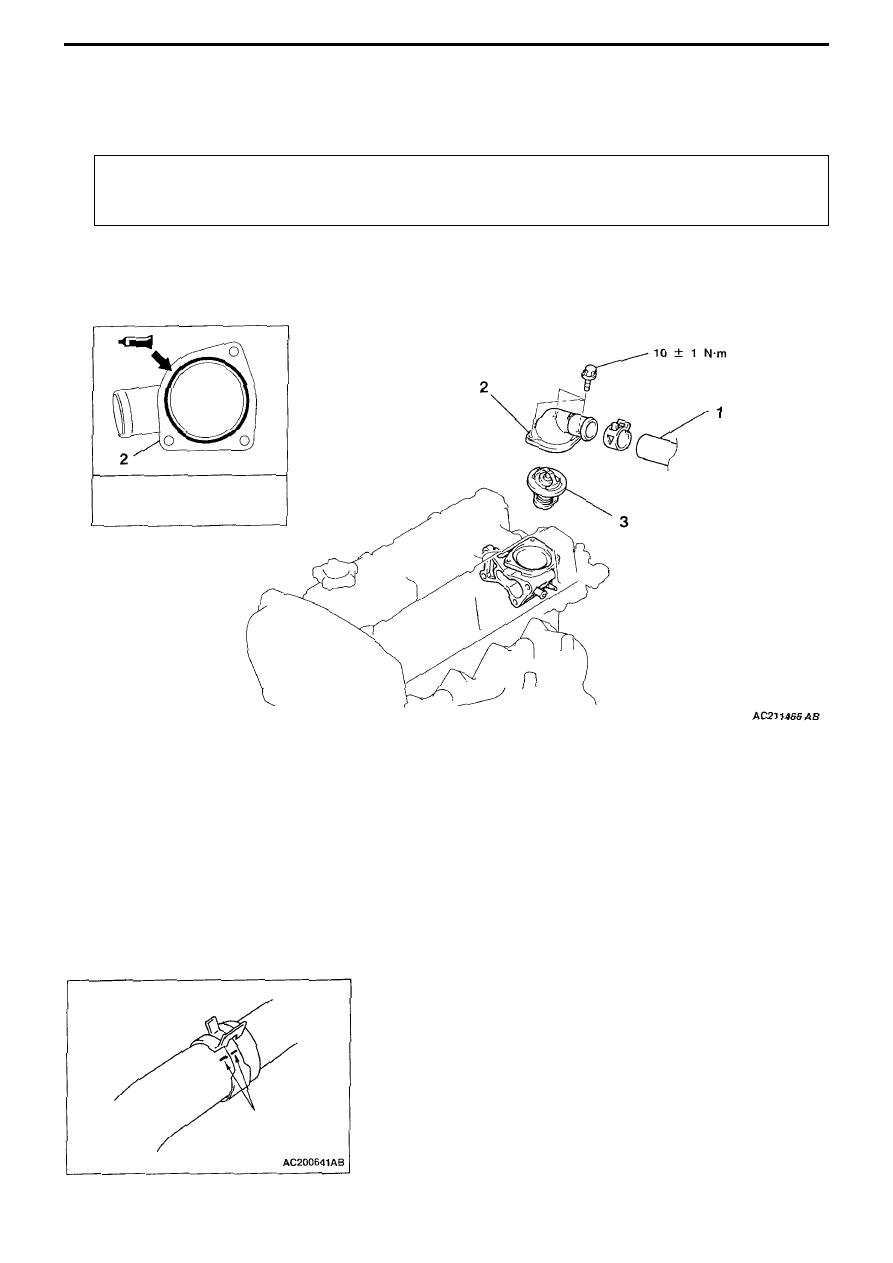

Removal procedure
1. Radiator upper hose connection
2. Water outlet fitting
3. Thermostat





A







C









B









A





REMOVAL





A





Disconnect radiator upper hose

Disconnect radiator upper hose after having first aligned
the matching marks on the radiator upper hose and hose
clamp.

ENGINE COOLING - THERMOSTAT

14-3

FITTING





A





Fitting thermostat

Fit the thermostat being careful not to fold over or damage the rubber
ring.

Caution
Make absolutely sure that no oil is adhering to the rubber ring of the
thermostat. Moreover, if the rubber ring is damaged, replace the
thermostat.





B





Installing water outlet fitting

1. Remove any sealant adhering to water outlet fitting and thermostat

casing.

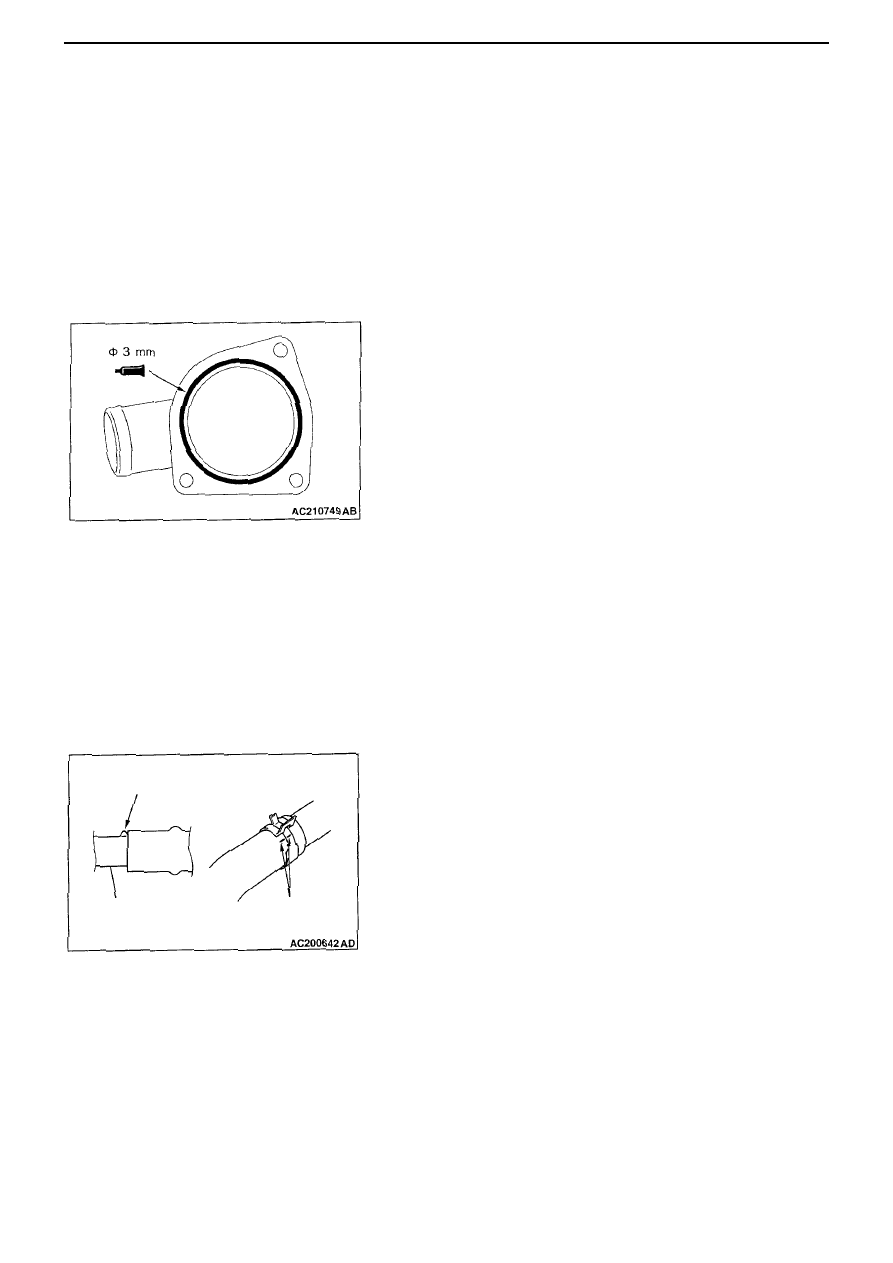

2. As shown in the diagram, apply sealant to the thermostat case

mounting surface of the water outlet fitting.
Semi-dry sealant: Three Bond 1207F

3. Mount the water outlet fitting on the thermostat case.

Note
Mount the water outlet fitting on the thermostat case while the sealant
is still moist (within 15 minutes of applying the sealant).





C





Radiator upper hose connection

1. Insert radiator upper hose as far as the protrusion on the water outlet

fitting.

2. Fit the radiator upper hose, aligning the matching marks on the

radiator upper hose and hose clamp.

protrusion

Water outlet fitting

Matching marks
