CHASSIS ELECTRICAL –

IGNITION SWITCH, ENGINE IMMOBILISER

54A-6

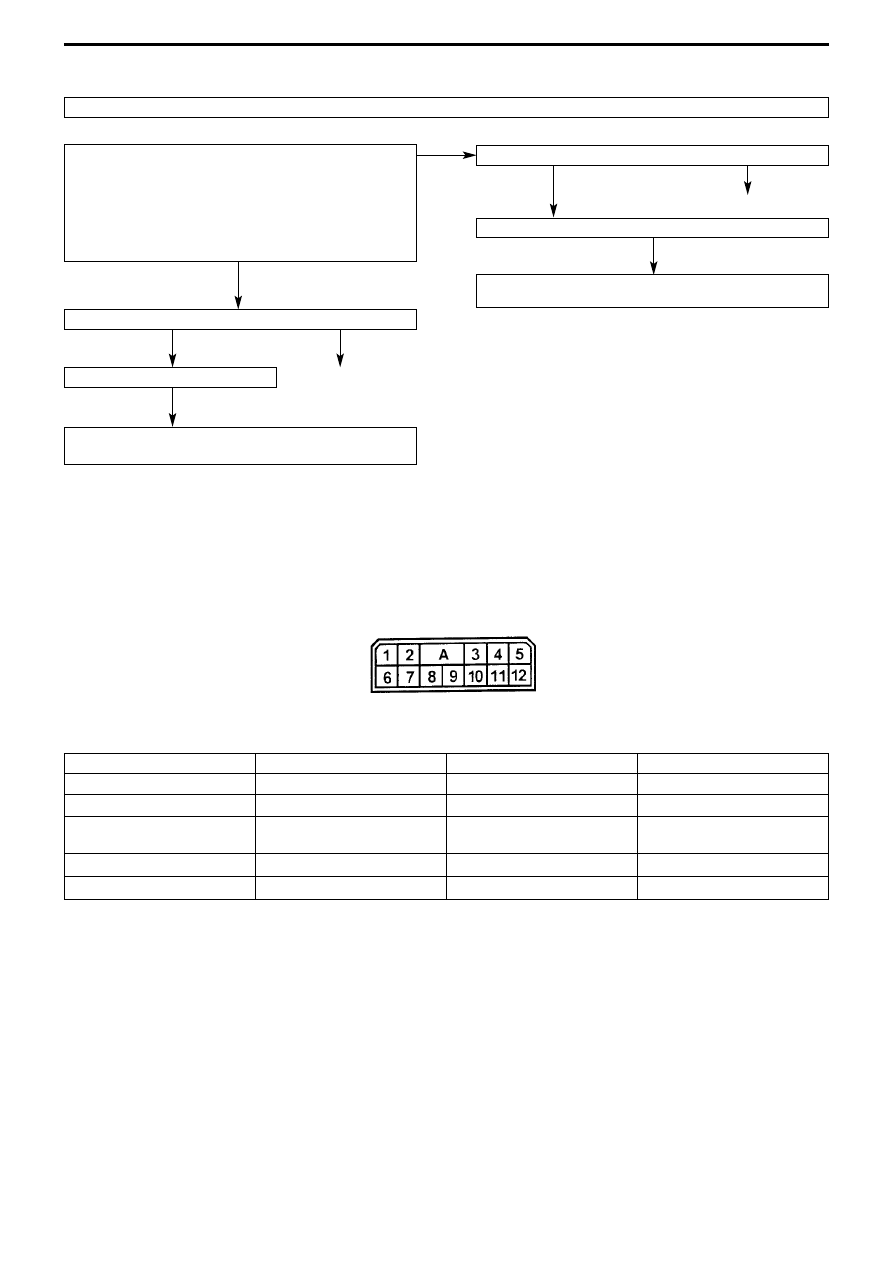

Inspection Procedure 4

Checking the power supply and earth circuit system of the immobiliser ECU

Measure at the immobiliser ECU connector D-54
• Detach the connector and measure on the harness side
• Ignition switch : ON
(1) Voltage between 7 & body earth

OK: Battery voltage

(2) Voltage between 3 & body earth

OK: Connectivity

Check connectors C-54

Check connectors: B-19X, C-23, C-22, C-54

Check the harness between the engine control relay and the
immobiliser ECU, and repair

Confirm the trouble symptoms

Check the harness between the immobiliser ECU and
the body earth

Confirm the trouble symptoms

Immobiliser ECU check

Terminal voltage check table

Terminal No.

Signal

Check conditions

Terminal voltage

3

Immobiliser ECU earth

At all times

0V

5

Engine ECU

-

-

7

Immobiliser ECU power
supply

At all times

Battery voltage

10

Ignition key ring aerial input

-

-

11

Ignition key ring aerial output

-

-

ACX01564AB

(2) NG

(1) NG

OK

NG

NG

Repair

Repair

OK

NG

NG

CHASSIS ELECTRICAL –

IGNITION SWITCH, ENGINE IMMOBILISER

54A-7

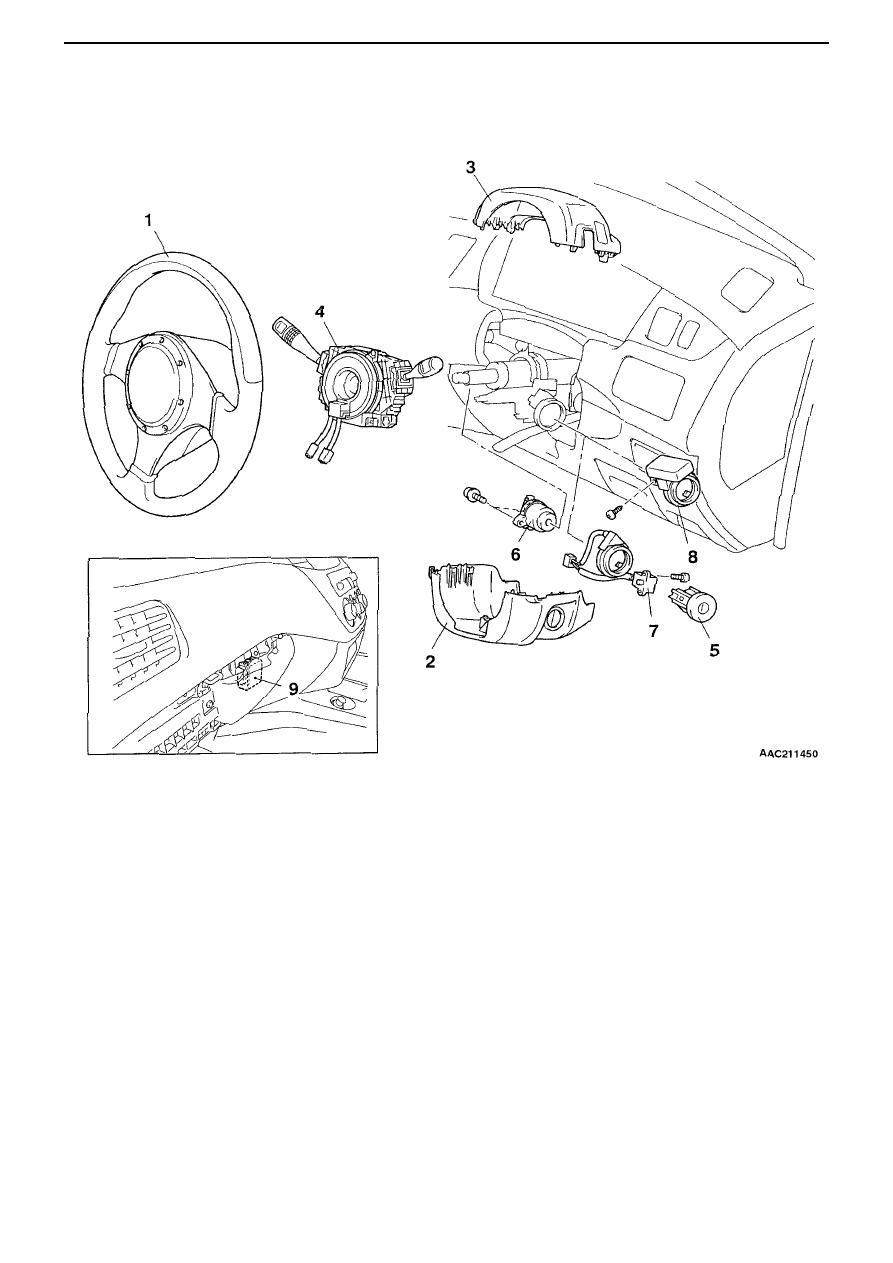

Ignition switch and Immobiliser ECU

Removal and Installation

Removal Procedure
1. Steering wheel (See Chapter 37A)*
2. Power column cover (See Chapter 52A,

Instrument Panel)*

3. Upper column cover (See Chapter 52A,

Instrument Panel)*

4. Column switch
5. Steering lock cylinder
6. Ignition switch
7. Key reminder switch
8. Key ring aerial
9. Immobiliser ECU





A





Remarks
* : See ’00-5 Lancer Sedia Servicing Manual (No. 1036K00)

54B-1

General........................................................2
Special Tools ..............................................2
Troubleshooting .........................................4

1. Before starting troubleshooting .........................4
2. Standard flow of diagnostic troubleshooting .....4
3. SWS monitor connections.................................5
4. ECU check service points .................................8
5. Service data check service points ....................9
6. Pulse check service points (MUT-II/III or

voltmeter) ........................................................20

7. MUT-II/III flight recorder functions...................20
8. Chart of trouble symptoms..............................21
9. Confirming problems in input signal check .....24
10. Inspection procedures classified by diagnosis

code ...............................................................26

11. Chart of terminal voltages ...........................112

On-vehicle servicing  .............................117

Adjustment function (User mode)......................117
Adjustment function (Dealer mode)...................118

SECTION 54B

SMART WIRING SYSTEM

(SWS)

CONTENTS

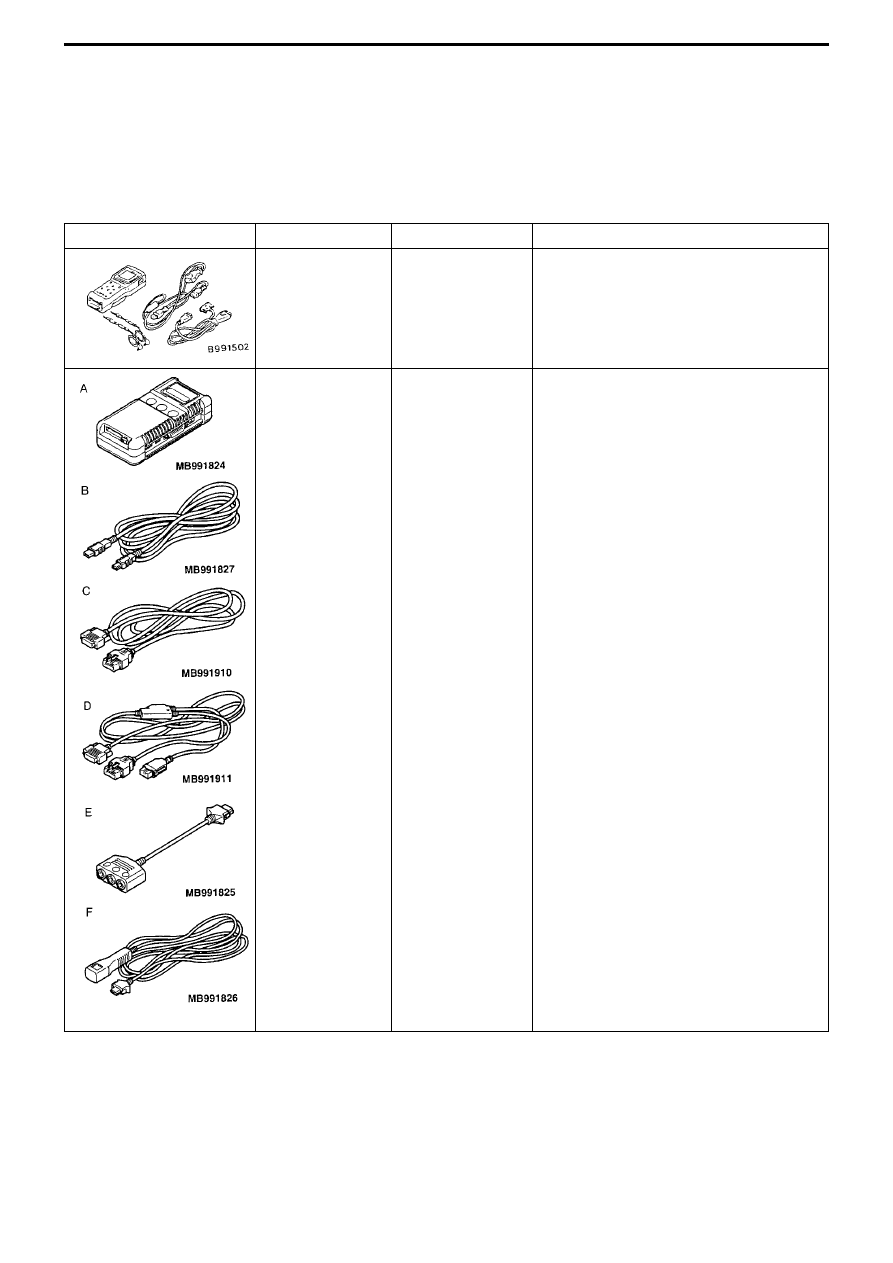

Tool

Number

Name

Use

MB991502

MUT-II sub-assembly  Checking SWS communications line (ECU

check, service data)

MB991955

A: MB991824
B: MB991827
C: MB991910
D: MB991991
E: MB991825
F: MB991826

MUT-III  sub-

assembly

A: V.C.I. (Vehicle

Communication
Interface)

B: USB cable
C: MUT-III main

harness A (for
vehicles fitted with
CAN
communications)

D: MUT-III main

harness B (for
vehicles not fitted
with CAN
communications)

E: Measurement

adapter

F: Trigger harness

Checking SWS communications line (ECU
check, service data)

Remarks
In vehicles not fitted with CAN communications,
the MUT-III main harness B must be used
instead of the MUT-III main harness A.

SWS – GENERAL, SPECIAL TOOLS

54B-2

General

The SWS version has been changed from the previous Ver.0 to Ver.3. The following servicing information has been

established accordingly.

Special tools

MB991955
