EXTERIOR – REAR SPOILER

51-5

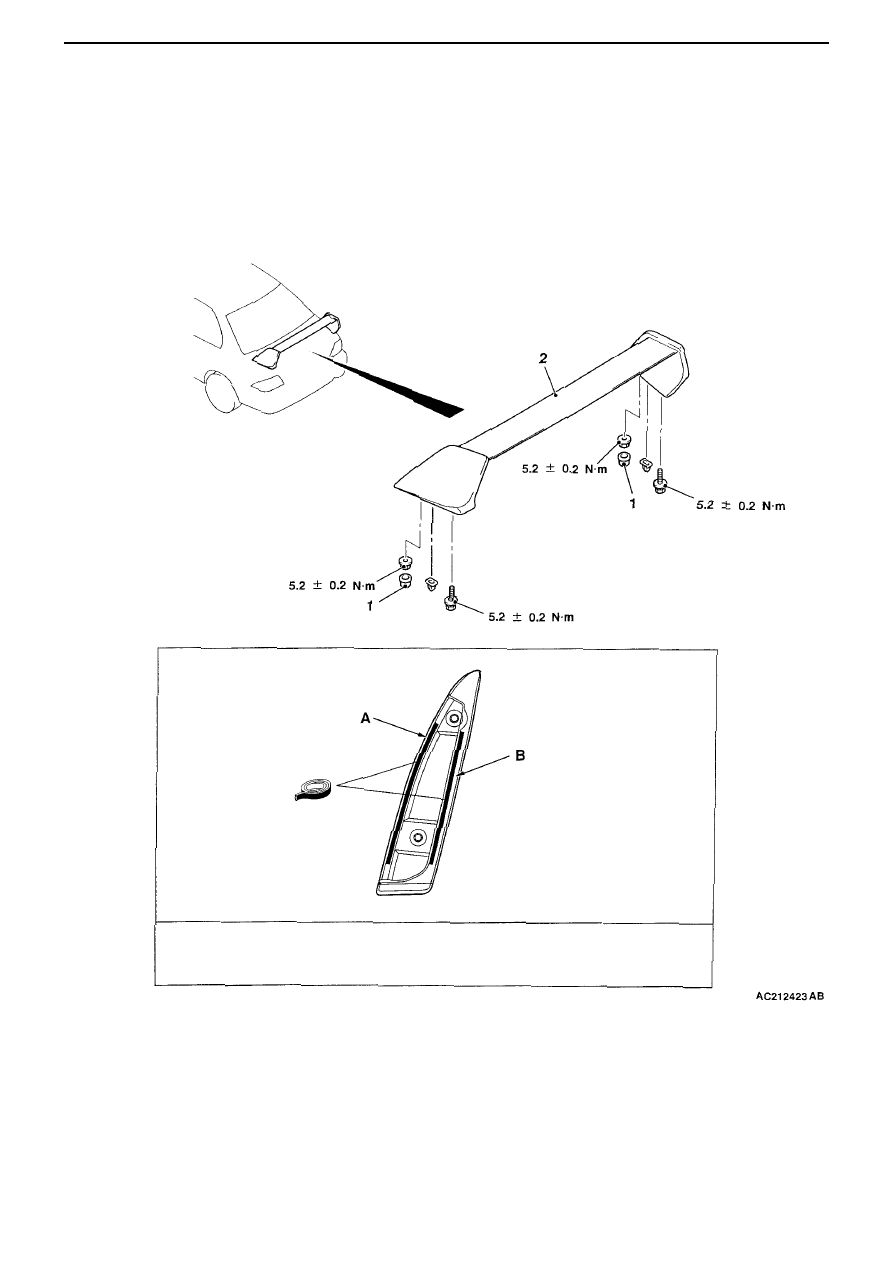

Rear Spoiler

Removal and Installation

Removal procedure

• Boot lid bumper
1. Cap
2. Rear spoiler

Double-sided tape: Generic products A: width 5 mm, thickness 0.8 mm,
B: width 5 mm, thickness 1.2 mm
Primer: Sumitomo 3M 8107 PP parts primer

Remarks :
The removal and installation service points are the same as those for the air dam, bumper moulding, wing and door moulding
in the previous model.





A







A





EXTERIOR – MARKS

51-6

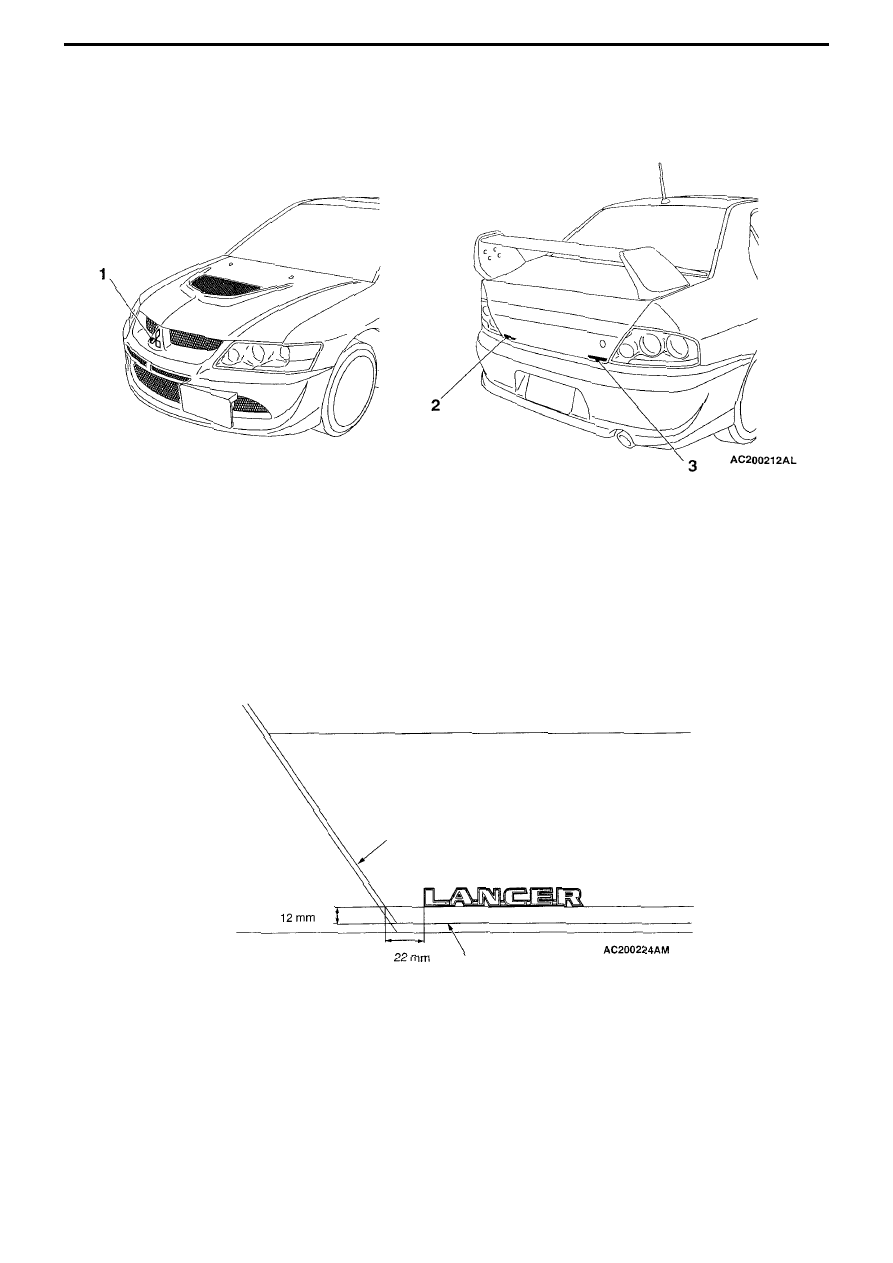

Marks

Removal and Installation

1. Three diamond mark





A





2. LANCER mark





A





3. EVOLUTION mark

Installation service points





A





Installation of marks

1. Installation position

(2) LANCER mark

Boot lid end line

Boot lid end line

EXTERIOR – MARKS

51-7

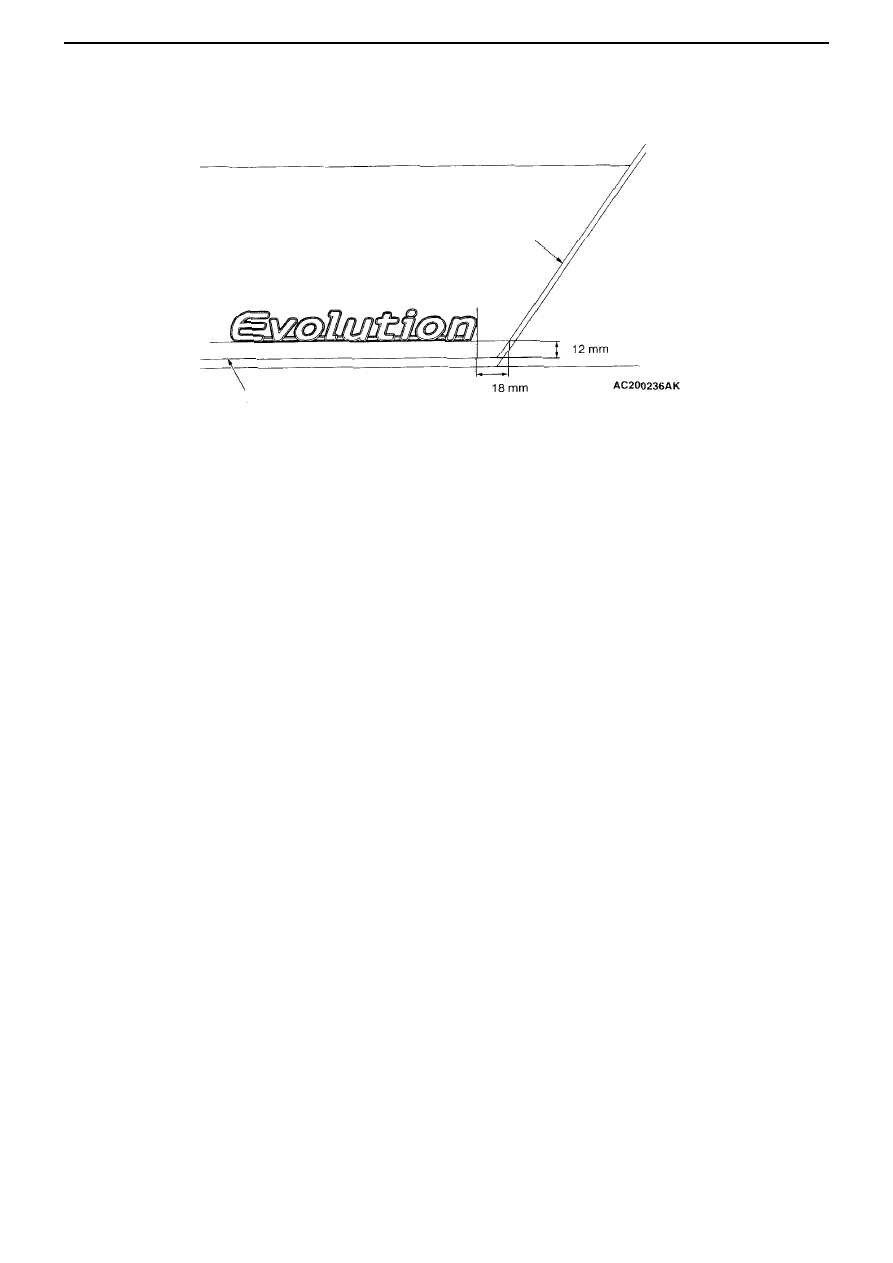

(3) EVOLUTION mark

2. Installation procedure
(1) Remove grease from installation surface of the body, using unleaded
gasoline.
(2) Peel off the protective backing of the mark and apply it to the installation
position.

Caution
1) Perform this operation in a dust-free environment at a room temperature
of 20 – 38°C.
2) If the room temperature is less than 20°C, then the mark and body
(installation position) must be heated to 20 – 30°C.
3) The mark must be pressed to eliminate any air bubbles.

Boot lid end line

Boot lid end line

INTERIOR – GENERAL, BOOT INTERIOR TRIM, INTERIOR MIRROR 52A-1

SECTION 52A

INTERIOR

CONTENTS

General

• The removal information for the boot interior trim has been changed due to the addition of a front trim.
• The removal information for the interior mirror has been changed due to design changes in the mirror.

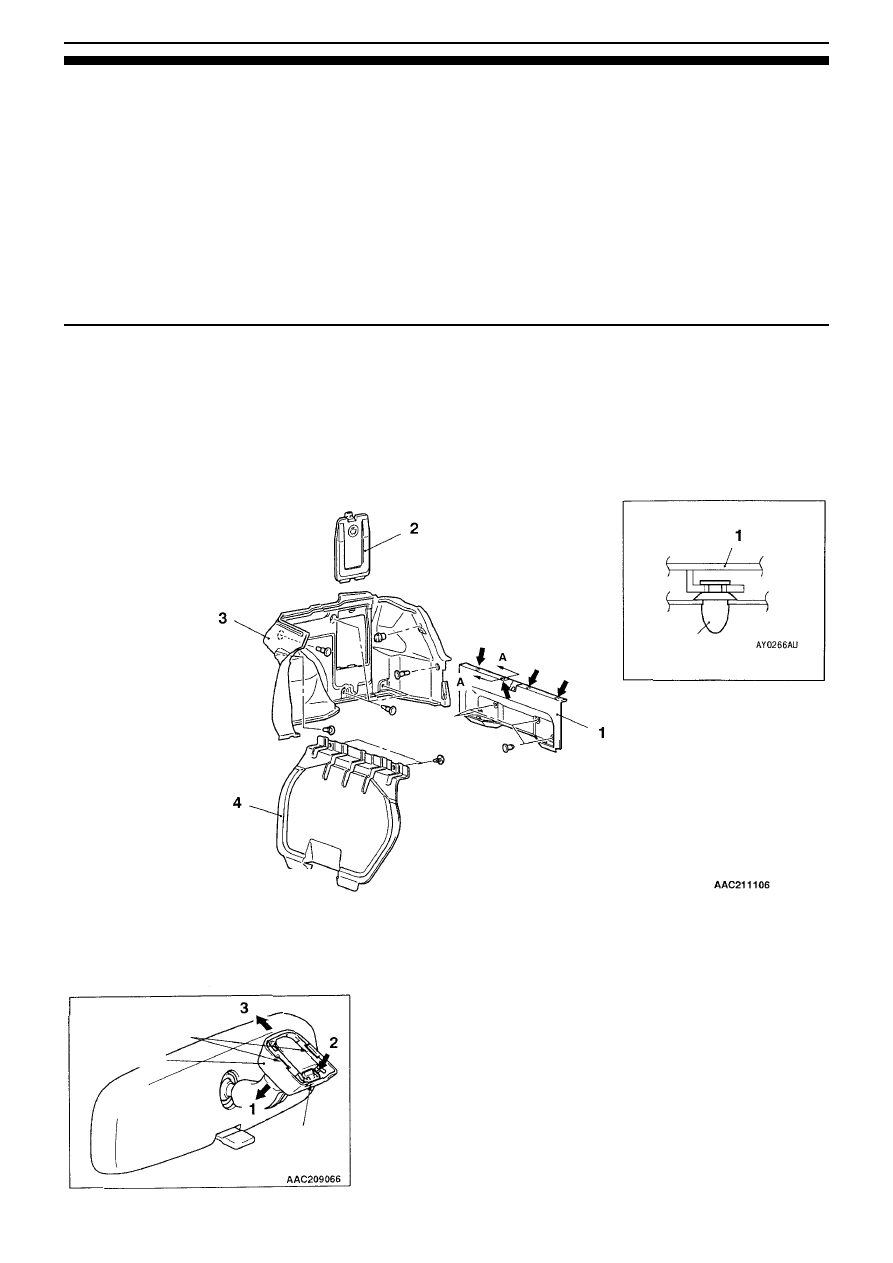

Boot interior trim

General .......................................................1
Boot interior trim .......................................1

Interior mirror .............................................1

Section A-A

Clip

Holder A

Cover

Holder B

Remarks



This symbol indicates the position of the clip

1. Rear end trim
2. Side trim lid

3. Side trim
4. Front trim

Interior Mirror

Removal procedure

1.  Detach fitting at holder A, and pull cover down in direction of arrow 1.
2.  Press holder B is direction of arrow 2 to disengage lock, and then pull

mirror down in direction of arrow 3.
