SRS AIRBAGS – GENERAL, ON-VEHICLE SERVICE POINTS

52B-1

SECTION 52B

SRS AIRBAGS

CONTENTS

Caution
To ensure safety, carefully read through the service precautions before starting work.

General

New servicing information has been established with the following changes. Apart from the information below, servicing is the
same as in the previous model.
• Front impact sensors added (vehicles not fitted with front passenger’s seat airbag module)
• Clock springs and seat belt pre-tensioners have been changed

Service Precautions

Precautions relating to the front impact sensors have been added. With the exception of the following, precautions are the
same as those for the previous model.
1. If there is a fault in a front impact sensor, then it must always be replaced by a new sensor.

3. When painting, if the temperature is likely to rise to 93°C or above, the front impact sensors should be removed in
advance.

General ……………..………........................1
Service precautions ……… .......................1
Special tools………..……… .......................2
Test equipment ………..……… ..................3
Troubleshooting………..……… .................4
Post-Collision diagnosis……… ..............28
Servicing SRS airbag and seat belt pre-
tensioner components ............................29

Caution labels……………….....................29
Front impact sensors………. ..................30
Airbag modules and clock
spring………..……… ....................................
32
Seat belt pre-tensioner…….....................34
Disposal procedures for airbag module
and seat belt pre-tensioner  ................…34

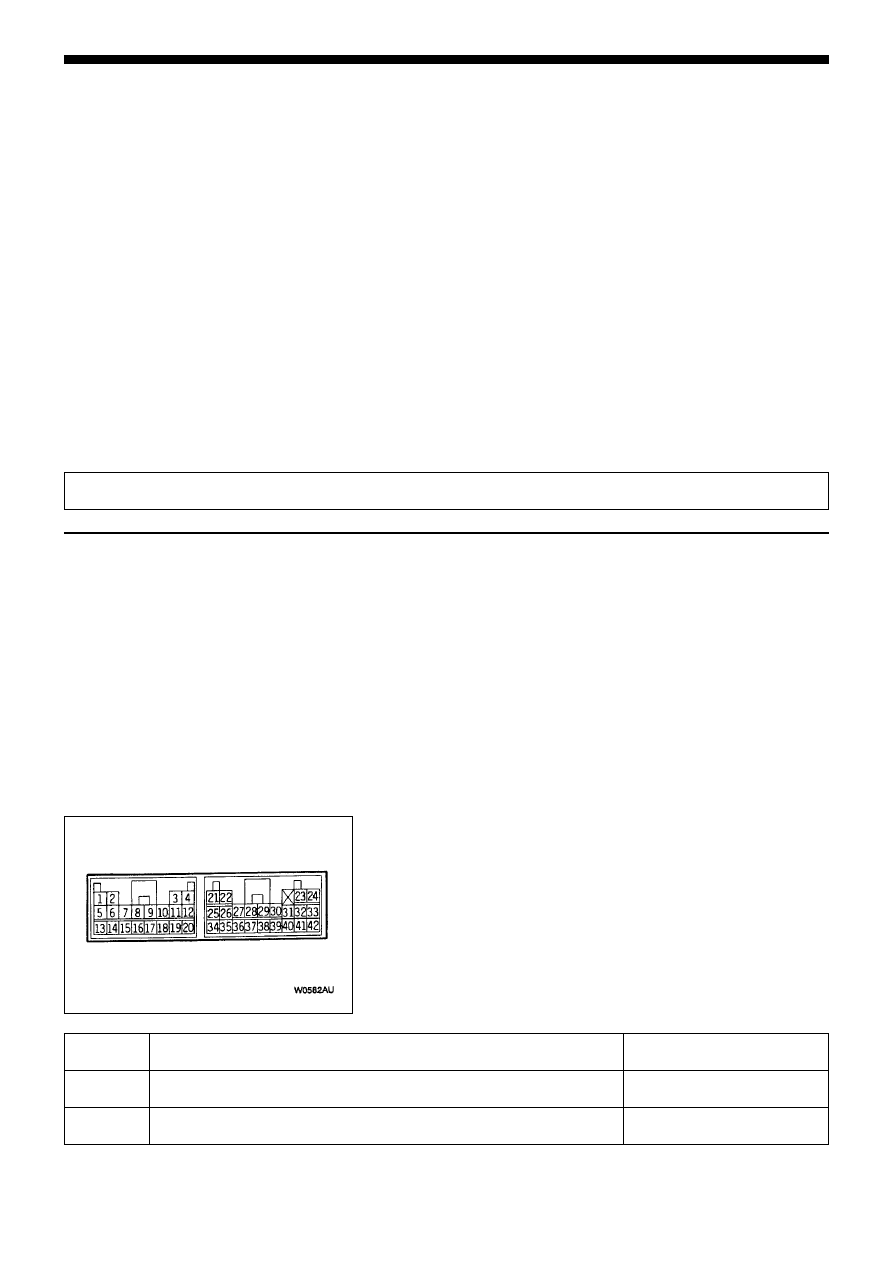

2. If there is an abnormality in the SRS airbag harness connector, then

this must be replaced by a new one. If there is an abnormality in the
harness, then it must be repaired or replaced, in accordance with
the following table.

SRS-ECU connector

SRS-ECU
Terminal No.

Harness connection point

Measure

1, 2

Instrument panel harness

→

Front harness (RH)

→

Front impact sensor (RH)

Repair or replace respective
harnesses

3, 4

Instrument panel harness

→

Front harness (LH)

→

Front impact sensor (LH)

Repair or replace respective
harnesses

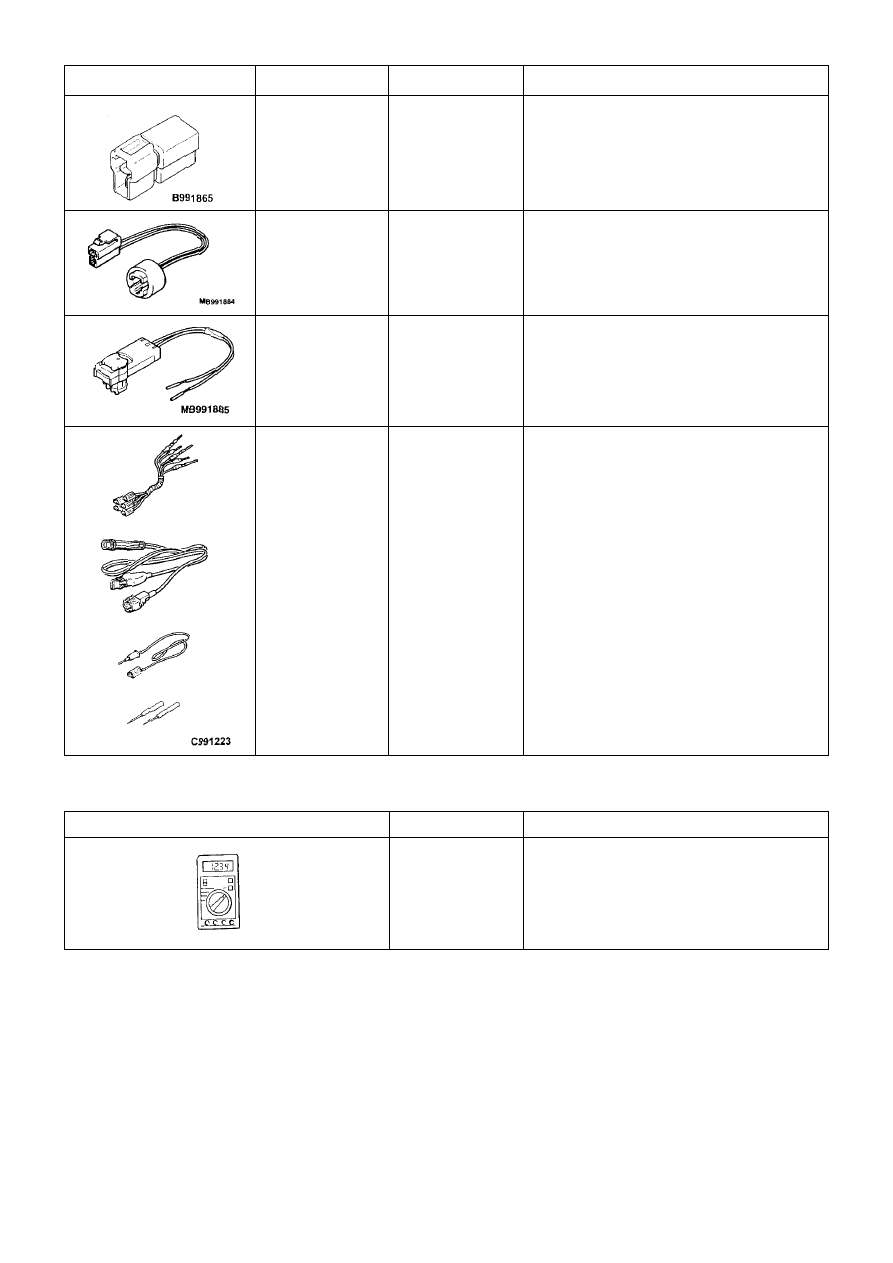

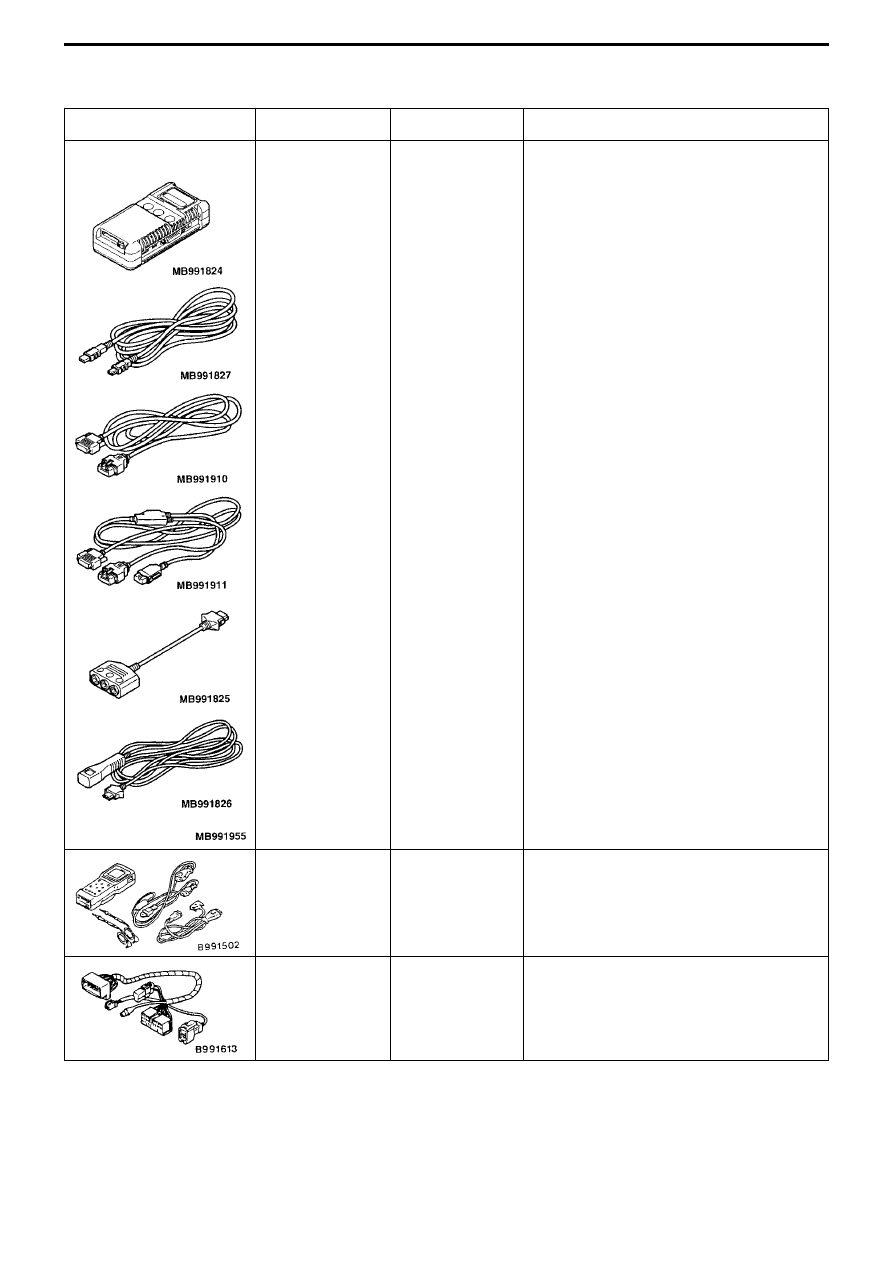

Tool

Number

Name

Use

MB991502

A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

MUT-III Assembly
A: V.C.I (Vehicle

Communication
Interface)

B: USB cable
C: MUT-III main

harness A (for
vehicles fitted
with CAN
communications)

D:  MUT-III main

harness B (for
vehicles not fitted
with CAN
communications)

E:  Measurement

adapter

F:  Trigger harness

Reading and erasing diagnosis codes

MB991502

MUT-II sub-
assembly

• Reading and erasing diagnosis codes
• Reading problem duration time
• Reading no. of memory erasure operations

MB991606 or
MB991613

SRS check harness

Checking SRS airbag electrical circuits

SRS AIRBAGS – SPECIAL TOOLS

52B-2

Special Tools

A

B

C

D

E

F

Name

Use

Digital circuit tester

Checking SRS airbag circuits (use a meter which
has a maximum test current of 2 mA or less in
the minimum resistance value range)

Tool

Number

Name

Use

MB991865

Dummy resistor

Checking electrical circuits of SRS airbags and
seat belt pre-tensioners

MB991884

Resistance harness
(for pre-tensioners)

Checking electrical circuits of seat belt pre-
tensioners

MB991885

Seat belt pre-
tensioner harness
adapter

Operating seat belt pre-tensioners from inside or
outside vehicle

MB991223

A: MB991219
B: MB991220
C: MB991221
D: MB991222

Harness set

A: Check harness
B: LED harness
C: LED harness

adapter

D: Probe

Checking connectivity and measuring voltage at
SRS-ECU harness connectors

SRS AIRBAGS – SPECIAL TOOLS, TEST DEVICES

A

B

C

D

Test equipment

Device

13R0746

52B-3

SRS AIRBAGS – TROUBLESHOOTING

52B-4

Troubleshooting

With the exception of the following points, servicing follows the same procedure as in the previous model.

Remarks

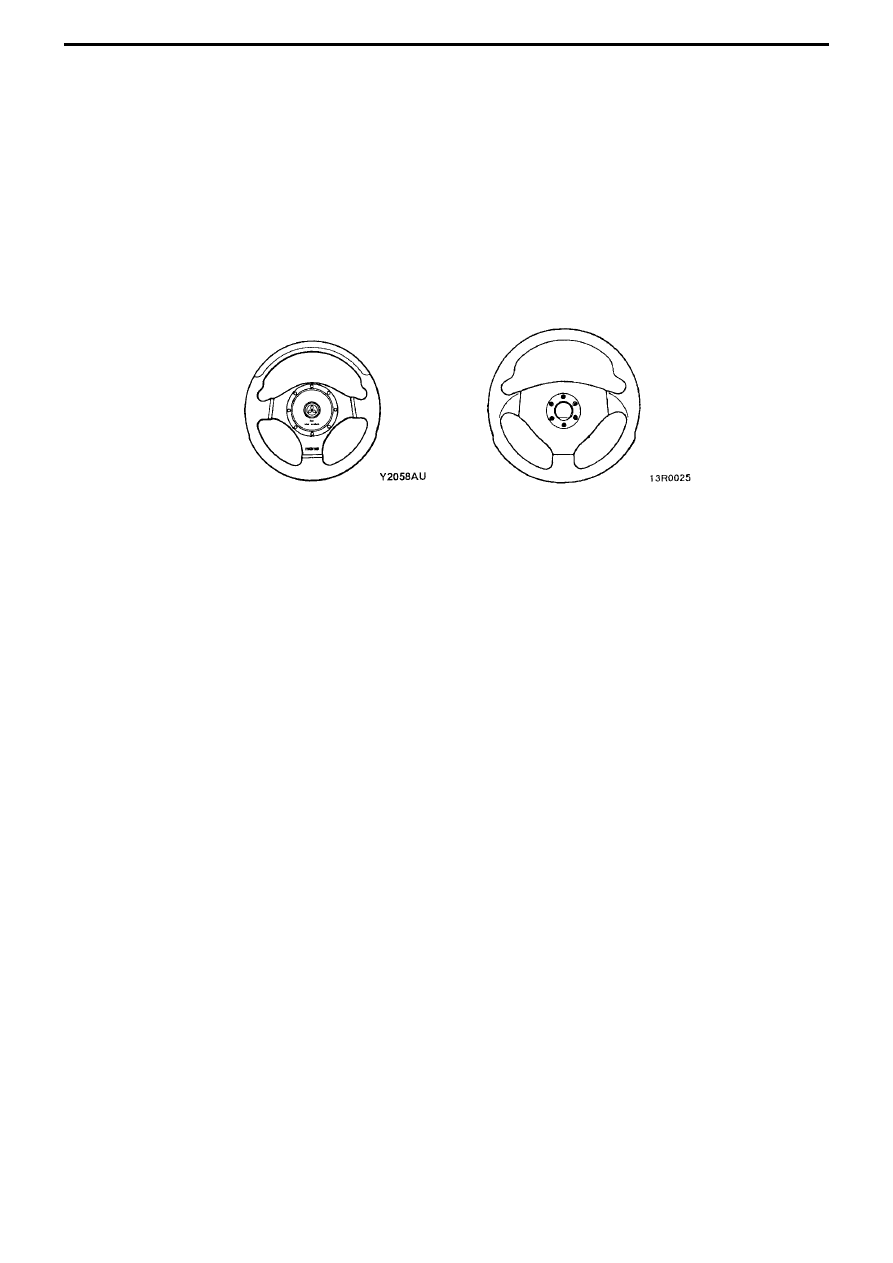

In the Inspection procedure, based on the diagnosis code, the driver’s airbag module (squib) system is set up differently
depending on the type of steering wheel, as indicated below.

1. Type 1: Separate systems for steering wheel and airbag module system (fitted as standard in GSR, optional in RS)
2. Type 2: Integrated system for steering wheel and airbag module (fitted as standard in RS)

1. Basic procedure for fault diagnosis

Refer to Chapter 00 – How to Use Troubleshooting / Service Inspection Points.

2. Diagnosis function
2-1 Reading diagnosis codes
Connect the MUT-II/III to the 16-pin diagnosis connector and read out the diagnosis codes.
(Refer to Chapter 00 – How to Use Troubleshooting / Service Inspection Points.)

2-2 Erasing diagnosis codes
Connect the MUT-II/III to the 16-pin diagnosis connector and erase the diagnosis codes.
(Refer to Chapter 00 – How to Use Troubleshooting / Service Inspection Points.)

(Type 1)

(Type 2)
