GENERAL - MODEL LINE-UP, APPLIED VEHICLES

00-1

SECTION 00

GENERAL

CONTENTS

Model line-up

Note
[



] New model

[



] Continued model

[X] Discontinued model

Applied vehicles

GH-CT9A: CT9A-0200001 ~

Model line-up..............................................1

Applied vehicle numbers ..........................1

Troubleshooting and Inspection ..............2

Model

Version

’03 Model Grade

Engine Model

Transmission

Fuel System

GH-CT9A

SNDFZ

SYGFZ

SJDFZ

SJGFZ



X





RS

GT-A

RS

GSR

4G63
(2 000 DOHC 16 valve
intercooler turbo)

W5M51 (4WD, 5M/T)

W5A51 [4WD, INVECS-II
Sports mode 5 A/T (with
steering shift switch)

W6MAA (4WD, 6 M/T)

MPI

GENERAL - TROUBLESHOOTING AND INSPECTION

00-2

TROUBLESHOOTING AND INSPECTION

Diagnosis Functions

Reading Diagnosis Code

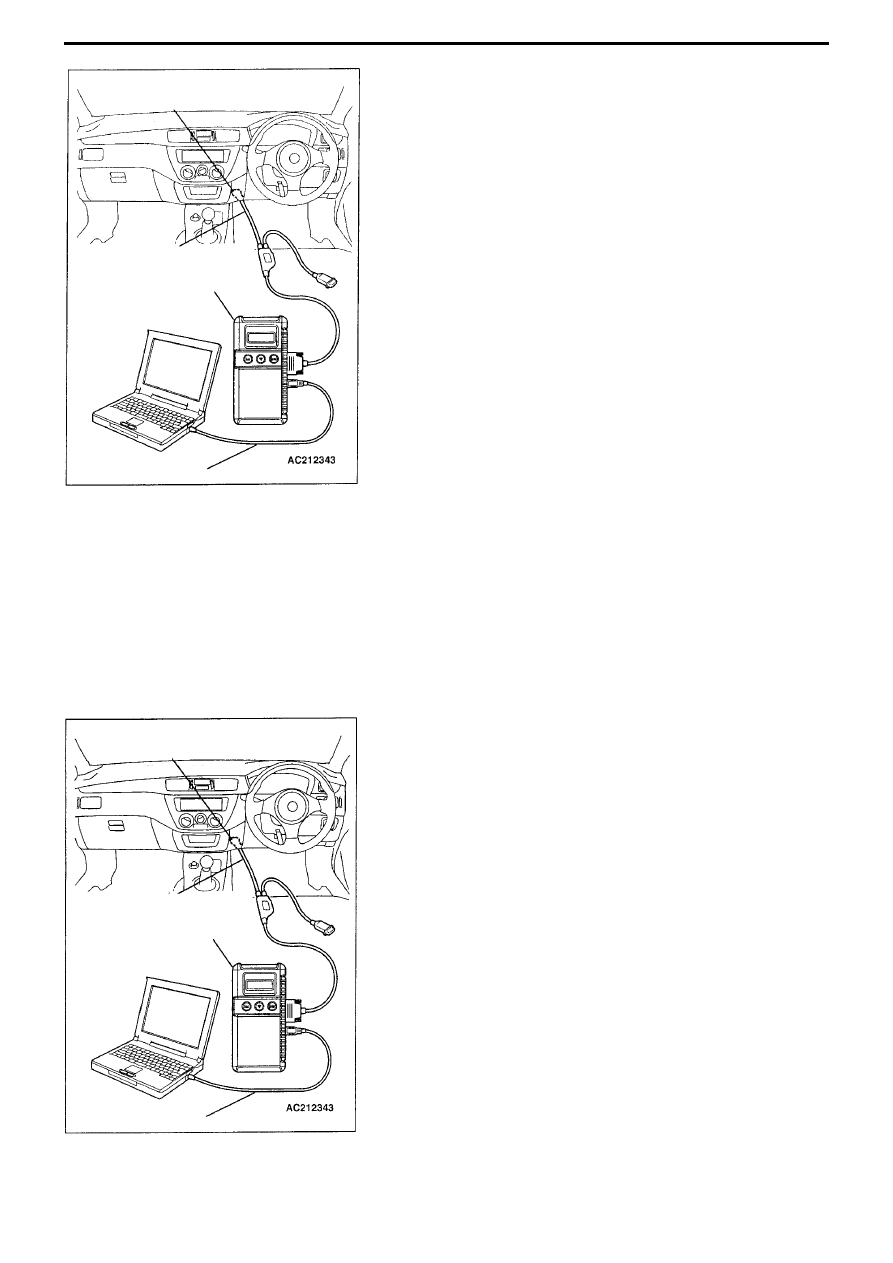

Connect the MUT-III to 16 pin diagnosis connector and read diagnosis code
as described below.
NB. Please refer to the User Manual for a detailed explanation of how to
use the MUT-III.
(1) Check that the ignition switch is in the LOCK (OFF) position.
(2) Connect special V.C.I. (MB991824) and PC with special USB cable

(MB991827).

(3) Connect special MUT-III main harness B (MB991911) to V.C.I.
(4) Connect MUT-III main harness B to vehicle diagnosis connector.
(5) Turn V.C.I. power switch ON.
(6) After switching V.C.I. ON, the green V.C.I. indicator light should come on.
(7) Start up the PC MUT-III system, and turn vehicle switch to the ON

position.

(8) Read diagnosis code.
(9) When disconnecting, turn ignition switch to LOCK (OFF) position, and

follow reverse procedure.

Diagnosis Code Deletion

Connect MUT-III to diagnosis connector in the same way as for ‘Reading

Diagnosis Codes’, then delete diagnosis codes.

MUT-III main harness B

USB cable

Diagnosis connector

MUT-III main harness B

USB cable

Diagnosis connector

V.C.I.

V.C.I.

BODY – GENERAL, BONNET

42-1

SECTION 42

BODY

CONTENTS

General

The following servicing information has been added in line with the changes described below.

• Information relating to changes to shape of bonnet
• Information relating to changes to door latches
• Information relating to addition of security alarm function to keyless entry system
• Information relating to changes in boot lid torsion bar (vehicles fitted with rear spoiler)

Apart from the details given below, the servicing information is the same as that for the previous model.

General .......................................................1
Bonnet   ......................................................2
Doors...........................................................3

Door handles and latches  ....................................3

Boot lid … ...................................................5
Keyless entry system  ...............................5

Troubleshooting  ...................................................5
On-vehicle service  ...............................................5

BODY – BONNET

42-2

BONNET

Removal and Installation

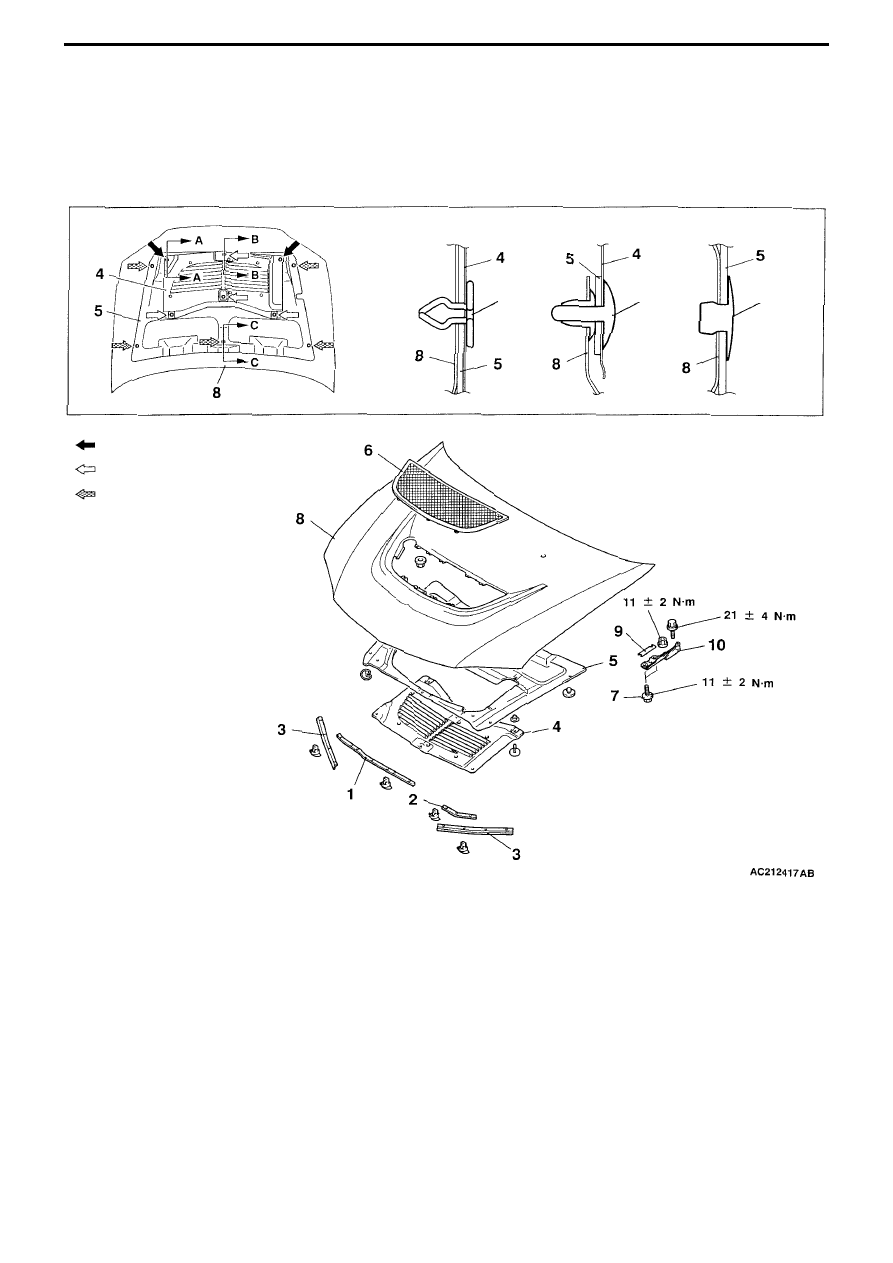

Bonnet removal procedure

1. Bonnet weather strip (Right side)
2. Bonnet weather strip (Left side)
3. Headlamp weather strip
4. Bonnet heat protector panel
5. Bonnet heat protector

• Washer hose and nozzle connection
6. Bonnet outlet trim
7. Bonnet hinge bolt (bonnet side)
8. Bonnet
9. Shim
10. Bonnet hinge

Remarks

indicates the position of clip A

indicates the position of clip B

indicates the position of clip C

Clip A

Clip B

Clip C

Section A-A

Section B-B

Section C-C





A
