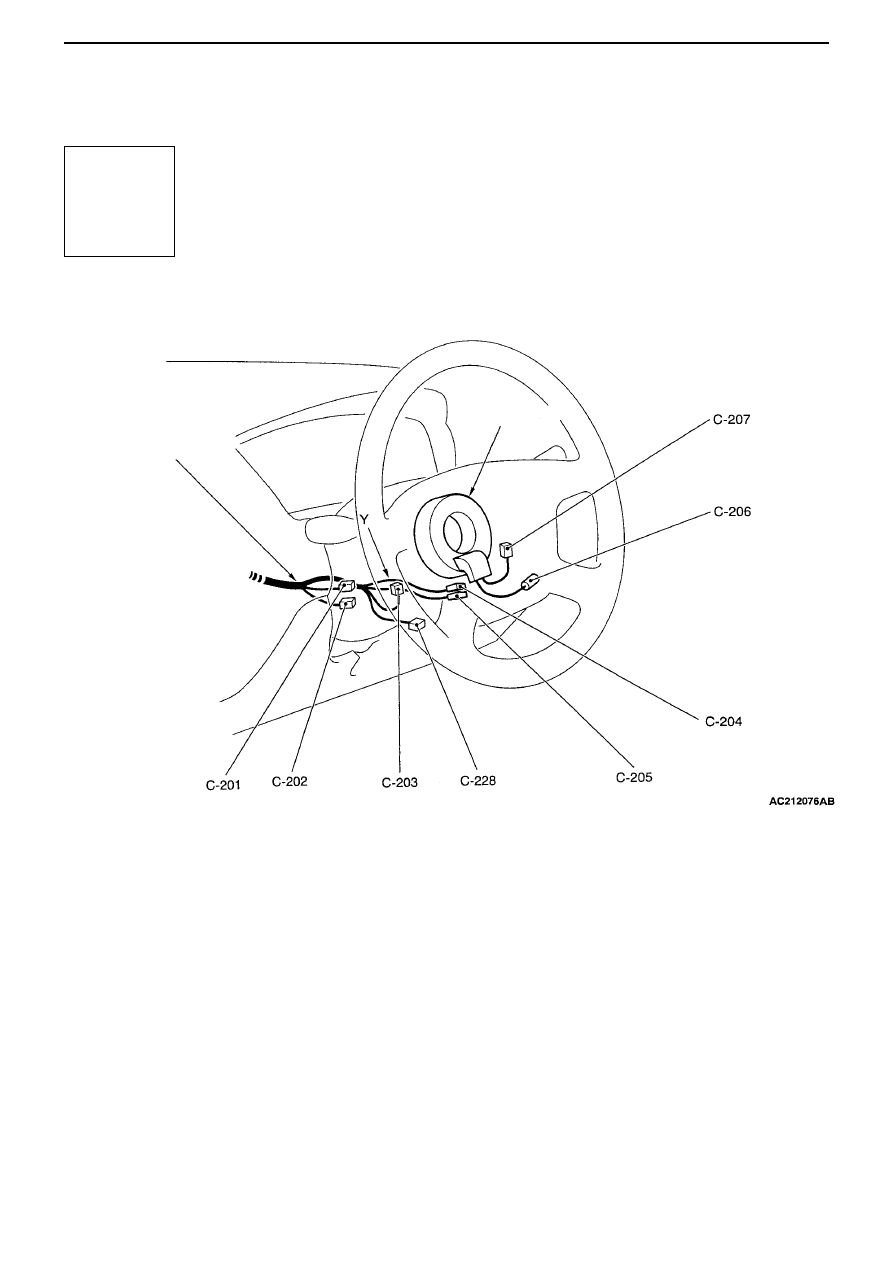

HARNESS CONFIGURATION DIAGRAMS - INSTRUMENT PANEL

1-14

C-201 (6)

Ignition switch

C-202 (7)

Key reminder switch

C-203 (10)

Column switch

C-204 (4- yellow)

Clock spring

C-205 (6)

Clock spring

C-206 (1)

Horn switch

C-207 (2)

Driver seat airbag module (squib)

C-208 (13)

Instrument panel harness and J/B
coupling

C-209 (14)

Instrument panel harness and J/B
coupling

C-210 (6)

Instrument panel harness and J/B
coupling

C-211 (2- black)

Instrument panel harness and J/B
coupling

C-212 (28)

Instrument panel harness and J/B
coupling

C-213 (5)

Demister relay

Harness configuration diagrams - Instrument panel

Steering wheel

Clock spring

Instrument panel
harness

Connector

symbol

C

-201
~
-228

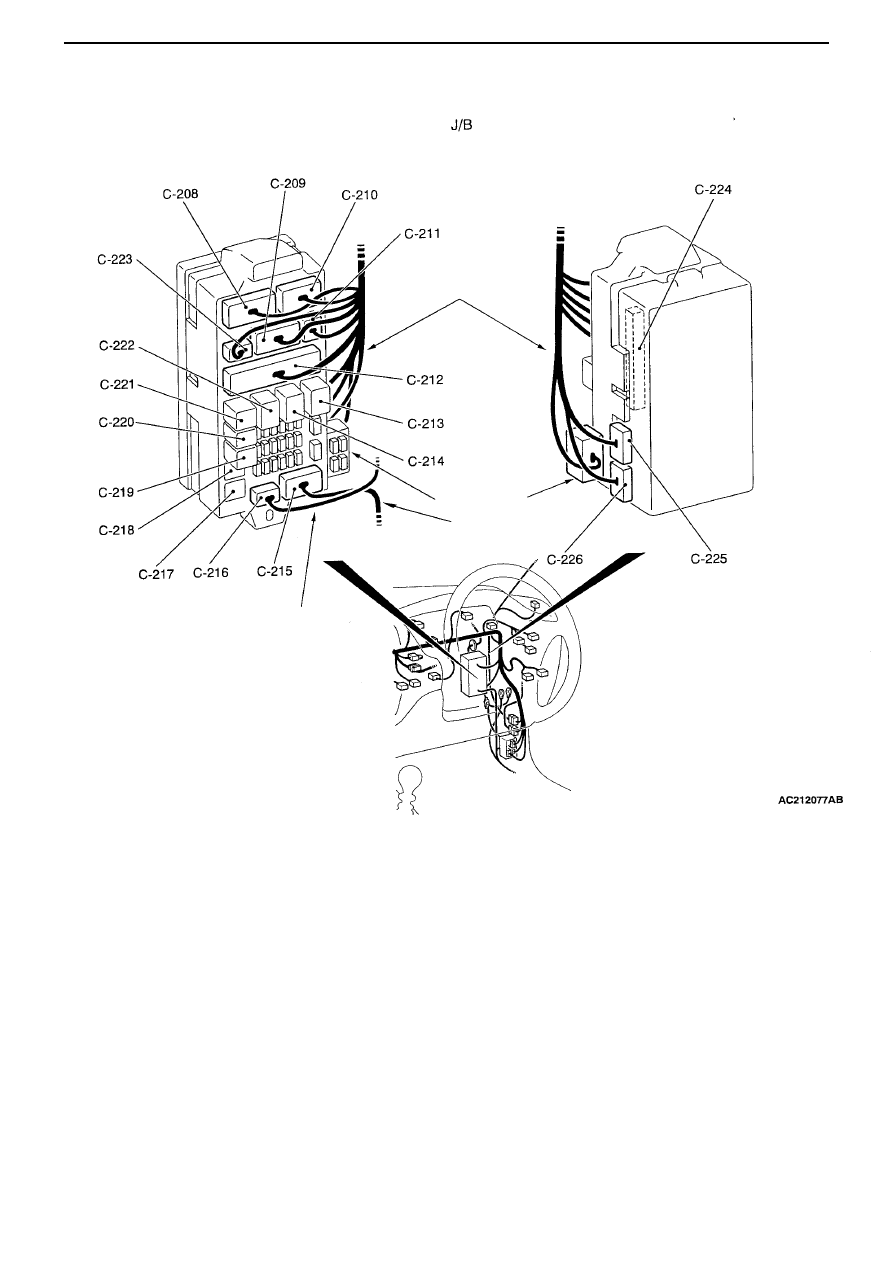

HARNESS CONFIGURATION DIAGRAMS - INSTRUMENT PANEL

1-15

C-214 (5)

Blower relay

C-215 (15)

Floor harness (RH) and J/B coupling

C-216 (3)

Roof harness and J/B coupling

C-217 (4)

Vacant connector

C-218 (4)

Vacant connector

C-219 (4)

Fuel pump relay 2

C-220 (4)

Intercooler water spray relay

C-221 (4)

Fuel pump relay 1

C-222 (5)

Electric window relay

C-223 (2)

Instrument panel harness and J/B
coupling

C-224 (20)

ETACS-ECU

C-225 (24- grey)

ETACS-ECU

C-226 (24)

ETACS-ECU

C-228 (5)

Steering wheel sensor

Special-

purpose fuse

Floor harness (RH)

(Front view)

(Back view)

Instrument harness

Roof harness

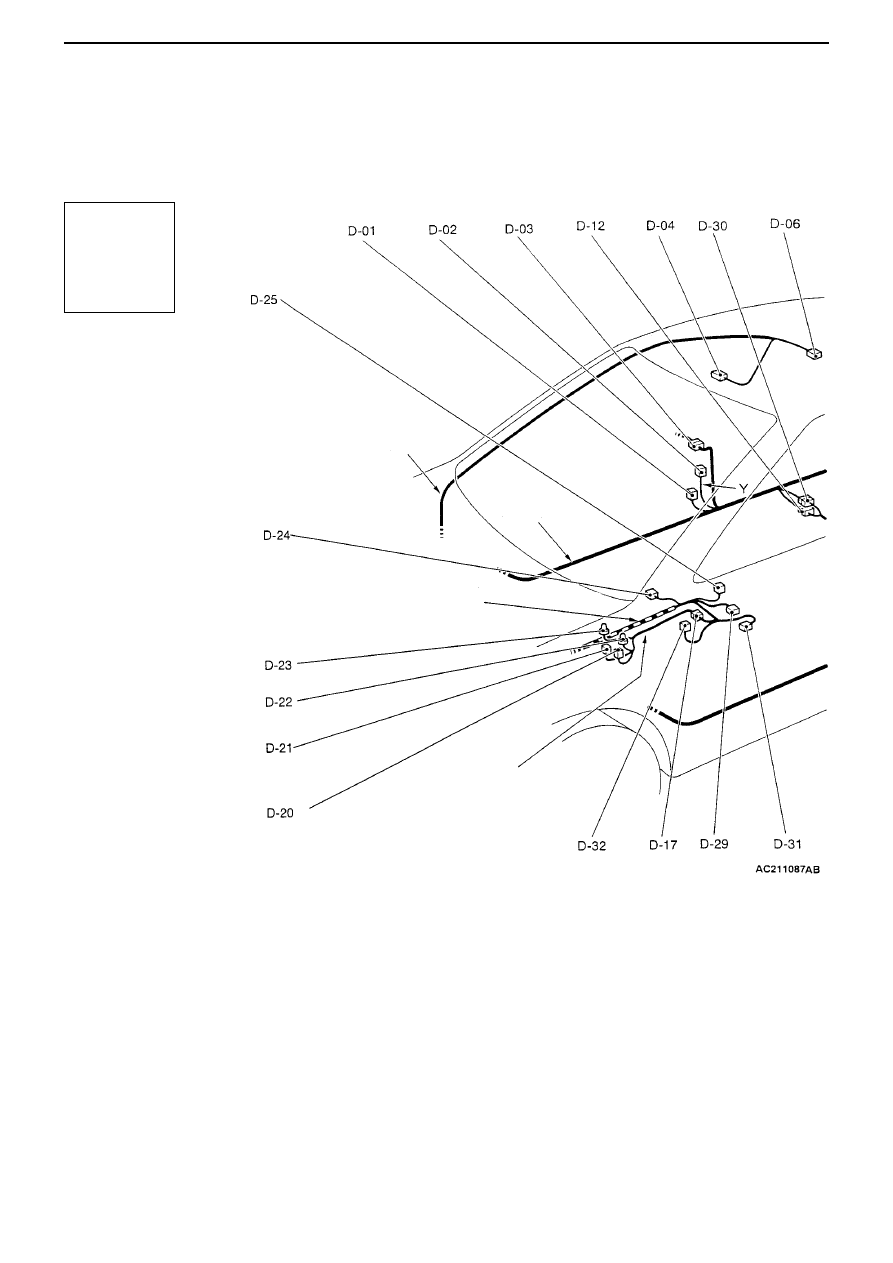

HARNESS CONFIGURATION DIAGRAMS - FLOOR AND ROOF

1-16

FLOOR AND ROOF

M3010000900444

D-01

(3)

Door switch (front: RH)

D-02

(2- black)

Seat belt pretensioner (RH)

D-03

(8)

Floor harness (RH) and rear door
harness (RH) coupling

D-04

(2)

Front room light

D-05

(2- black)

Rear ABS sensor (RH)

D-06

(2- grey)

Rear room light <vehicle not fitted with
sunroof>

D-07

(3)

Door switch (rear: RH)

D-09

(3)

Door switch (rear: LH)

D-10

(5- grey)

Fuel pump & fuel gauge unit (main)

D-11

(2- black)

Rear ABS sensor (LH)

D-12

(8)

Floor harness (RH) and fuel harness
coupling

D-13

(8)

Floor harness (LH) and rear door harness
(LH) coupling

D-14

(2- black)

Seat belt pretensioner (LH)

D-15

(3)

Door switch (front: LH)

Roof harness

Floor harness
(RH)

Instrument panel harness

Console harness

Connector

symbol

D

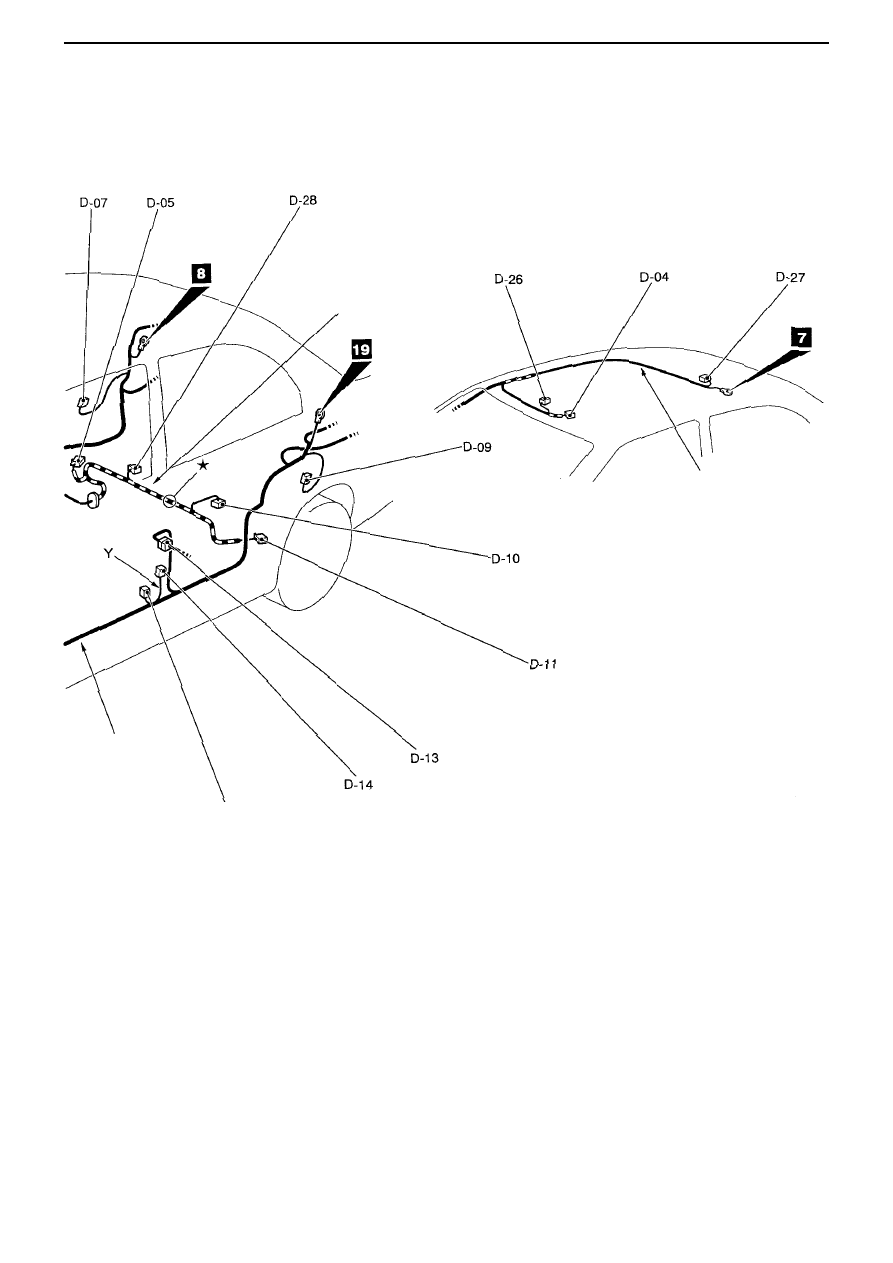

HARNESS CONFIGURATION DIAGRAMS - FLOOR AND ROOF

1-17

D-17

(4)

Console harness and instrument panel
harness coupling

D-20

(1)

Cigarette lighter

D-21

(1- black)

Cigarette lighter

D-22

(2- black)

Cigarette lighter reminder light

D-23

(2- black)

Ashtray illumination light

D-24

(2)

Driver seat seat belt switch

D-25

(1- black)

Parking brake switch

D-26

(6- black)

Sunroof switch

D-27

(10)

Sunroof motor Assy.

D-28

(2)

Fuel gauge unit (sub)

D-29

(3- black)

Front/back G sensor

D-30

(1)

Floor harness (RH) and fuel harness
coupling

D-31

(3- black)

Transverse G sensor

D-32

(6)

Intercooler water spray switch

AC211088 AB

Fuel harness

Floor harness
(LH)

Vehicle fitted with sunroof

Roof harness
