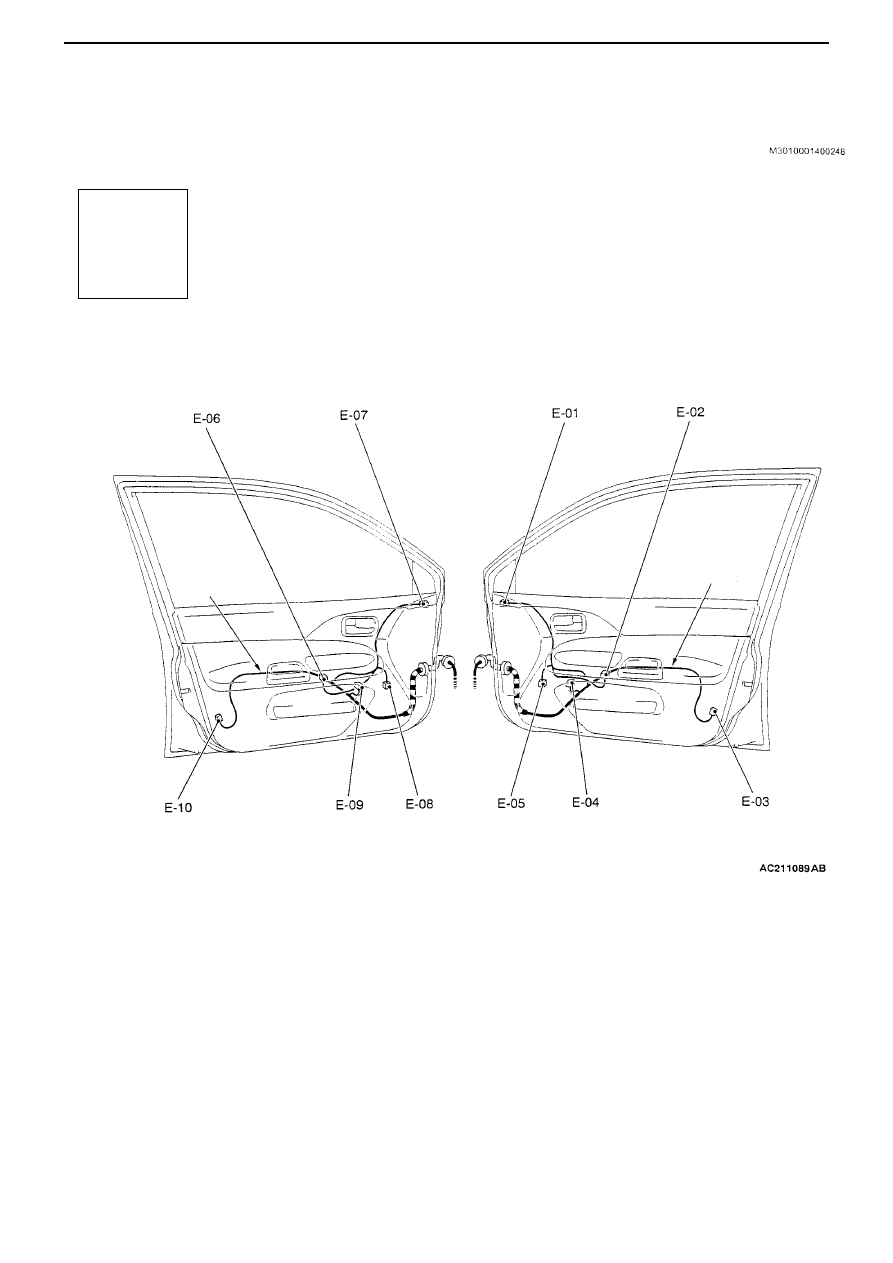

HARNESS CONFIGURATION DIAGRAMS - DOOR

1-18

DOOR

E-01

(7)

Remote control door mirror (RH)

E-02

(10)

Electric window main switch

E-03

(6- black)

Door lock actuator (front: RH)

E-04

(6- grey)

Electric window motor (front: RH)

E-05

(2)

Front door speaker (RH)

E-06

(8)

Electric window subswitch (front: LH)

E-07

(7)

Remote control door mirror (LH)

E-08

(2)

Front door speaker (LH)

E-09

(6- grey)

Electric window motor (front: LH)

E-10

(6- black)

Door lock actuator (front: LH)

(Passenger seat side)

(Driver seat side)

Front door

Front door
harness (RH)

Front door
harness (LH)

Connector

symbol

E

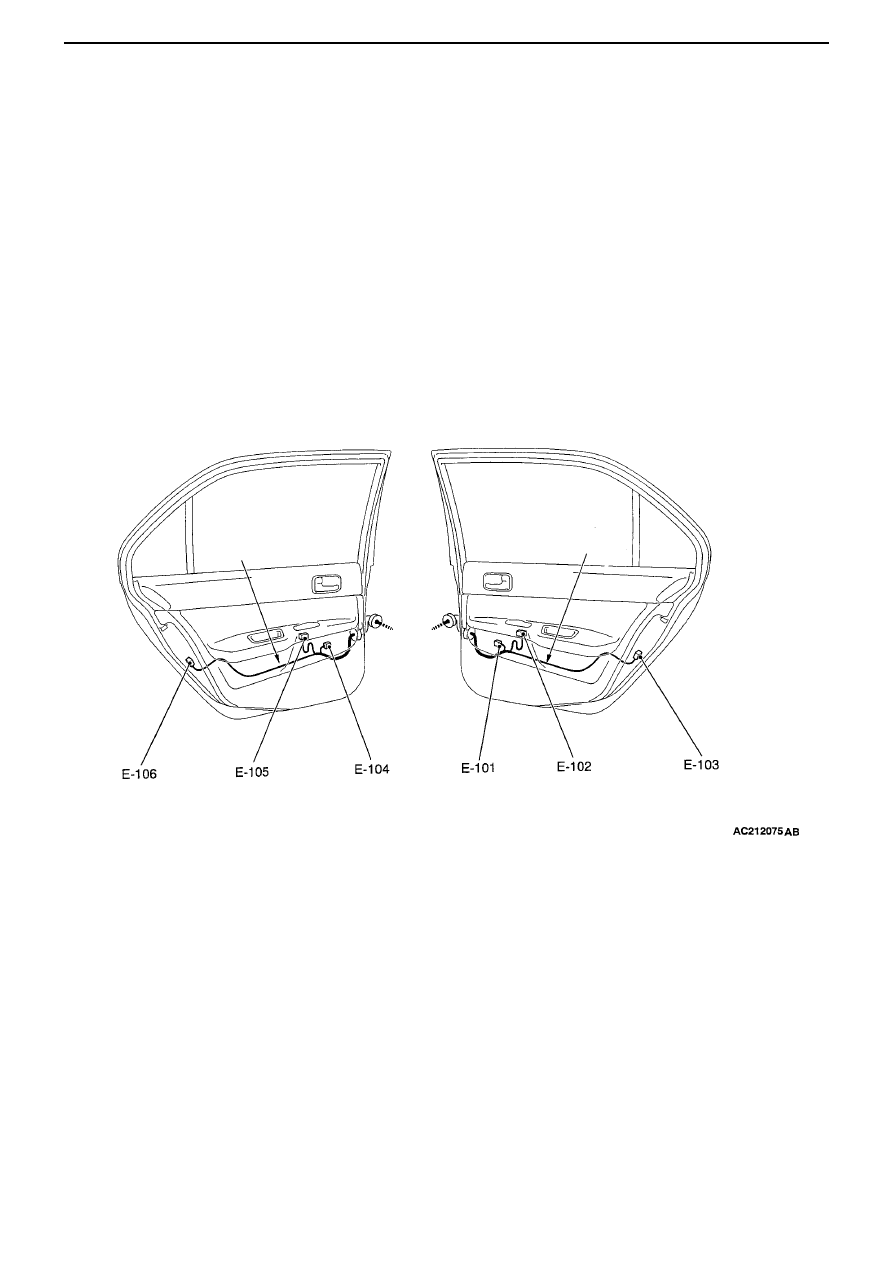

HARNESS CONFIGURATION DIAGRAMS - DOOR

1-19

E-101 (6- grey)

Electric window motor (rear: RH)

E-102 (8)

Electric window subswitch (rear: RH)

E-103 (6- black)

Door lock actuator (rear: RH)

E-104 (6- grey)

Electric window motor (rear: LH)

E-105 (8)

Electric window subswitch (rear: LH)

E-106 (6- black)

Door lock actuator (rear: LH)

(Passenger seat side)

(Driver seat side)

Rear door

Rear door
harness (RH)

Rear door
harness (LH)

HARNESS CONFIGURATION DIAGRAMS - LUGGAGE COMPARTMENT

1-20

F-01

(2)

Luggage compartment light

F-02

(2- black)

High mount stop light

F-05

(4)

Rear wiper motor

F-06

(2)

Rear speaker (RH)

F-07

(1)

Demister (+)

F-10

(6- black)

Rear combination light (RH)

F-11

(1)

Luggage compartment light switch

F-12

(2- grey)

Licence plate light (RH)

F-13

(2- grey)

Licence plate light (LH)

F-14

(2- grey)

Floor harness (LH) and bumper harness
coupling

F-15

(6- black)

Rear combination light (LH)

F-16

(2)

Rear speaker (LH)

F-18

(1- black)

Demister (-)

F-19

(2)

Windscreen washer motor

F-20

(2- green)

Rear washer motor

F-21

(2- black)

Electrically operated pump

F-22

(8- grey)

Floor harness (LH) and 4WD harness
coupling <vehicle fitted with AYC>

F-23

(2- black)

Direction valve (LH) <vehicle fitted with
AYC>

F-24

(2- black)

Direction valve (RH) <vehicle fitted with
AYC>

F-25

(3- black)

Proportional valve (for ACD)

F-26

(3- black)

Proportional valve (for AYC) <vehicle
fitted with AYC>

F-27

(3- black)

Pressure sensor

4WD
harness

Bumper
harness

Floor harness (LH)

Demister
earth

Floor harness (RH)

Connector

symbol

F

LUGGAGE COMPARTMENT

M3010001500041

2-1

SECTION 2

COMPONENT INSTALLATION

POSITIONS

CONTENTS

ECU ..........................................................2-2

Fusible links, fuses ................................2-5

Sensors....................................................2-6

Relays ....................................................2-10

Solenoid valves.....................................2-12

Inspection connectors,
spare connectors..................................2-13

Earth cables ..........................................2-14

Earths.....................................................2-15
