HARNESS CONFIGURATION DIAGRAMS - ENGINE AND TRANSMISSION

1-6

B-01

(1- black)

Engine oil pressure switch

B-02

(1)

Alternator

B-03

(4- grey)

Alternator

B-04

(1)

Starter

B-05

(1- black)

Starter

B-06

(4- black)

Throttle position sensor

B-07

(2- black)

Purge control solenoid valve

B-08

(7- black)

Airflow sensor

B-12

(5- grey)

Windscreen wiper motor

B-13X (1)

Engine rpm detection connector

B-14X (5)

Starter relay

B-17X (4)

Ignition coil relay

ENGINE AND TRANSMISSION

M3010000400245

Control harness

Connector

symbol

B

-01
~
-31

Battery
harness

AC211081AB

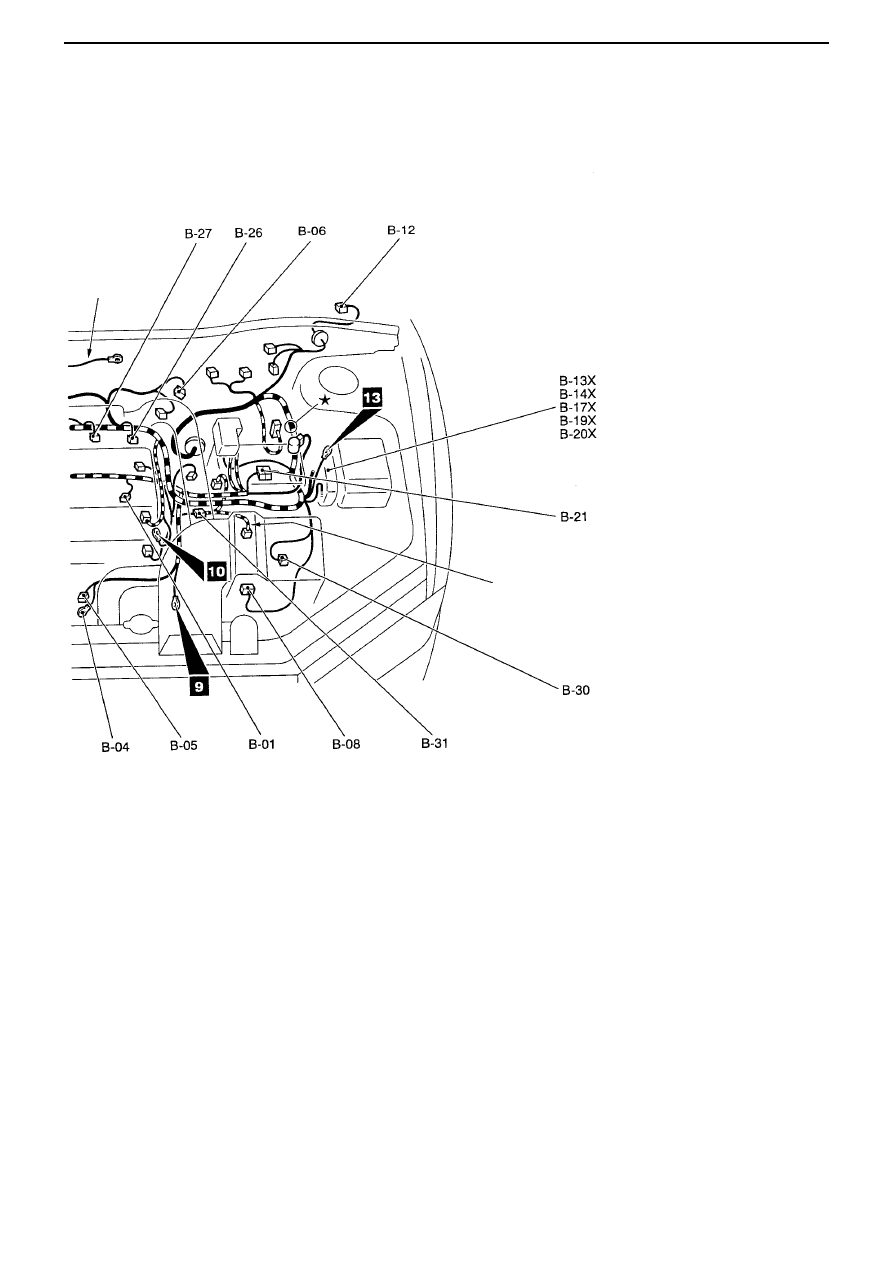

HARNESS CONFIGURATION DIAGRAMS - ENGINE AND TRANSMISSION

1-7

B-19X (4)

Engine control relay

B-20X (4)

A/C compressor relay

B-21

(10- black) Control harness and battery harness

coupling

B-25

(4- black)

Oxygen sensor

B-26

(2- black)

Injector 4

B-27

(2- black)

Injector 3

B-28

(2- black)

Injector 2

B-29

(2- black)

Injector 1

B-30

(2- grey)

Waste gate solenoid valve

B-31

(6- black)

Control harness and transmission
harness coupling

Transmission harness

AC211082AB

Earth cable

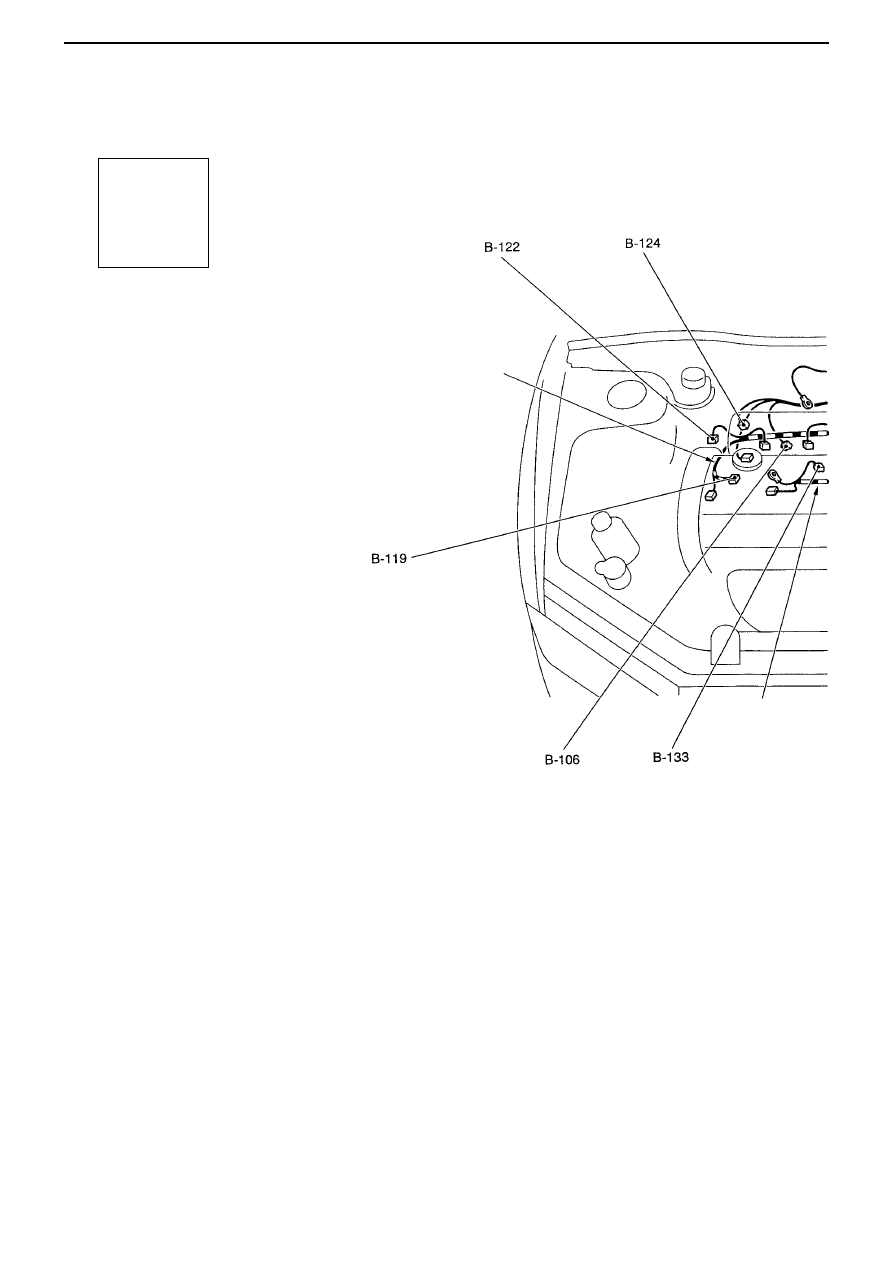

HARNESS CONFIGURATION DIAGRAMS - ENGINE AND TRANSMISSION

1-8

B-106 (2- grey)

Knock sensor

B-108 (2- black)

Water temperature sensor

B-109 (34- grey)

ABS-ECU

B-114 (1- black)

Water temperature gauge unit

B-115 (3- black)

Camshaft position sensor

B-119 (3- grey)

Ignition coil 2

B-122 (3- black)

Crank angle sensor

B-123 (3- grey)

Ignition coil 1

B-124 (2- black)

Fuel pressure solenoid valve

Engine and transmission (continued)

Control harness

Connector

symbol

B

-106
~
-133

Battery harness

AC211081AC

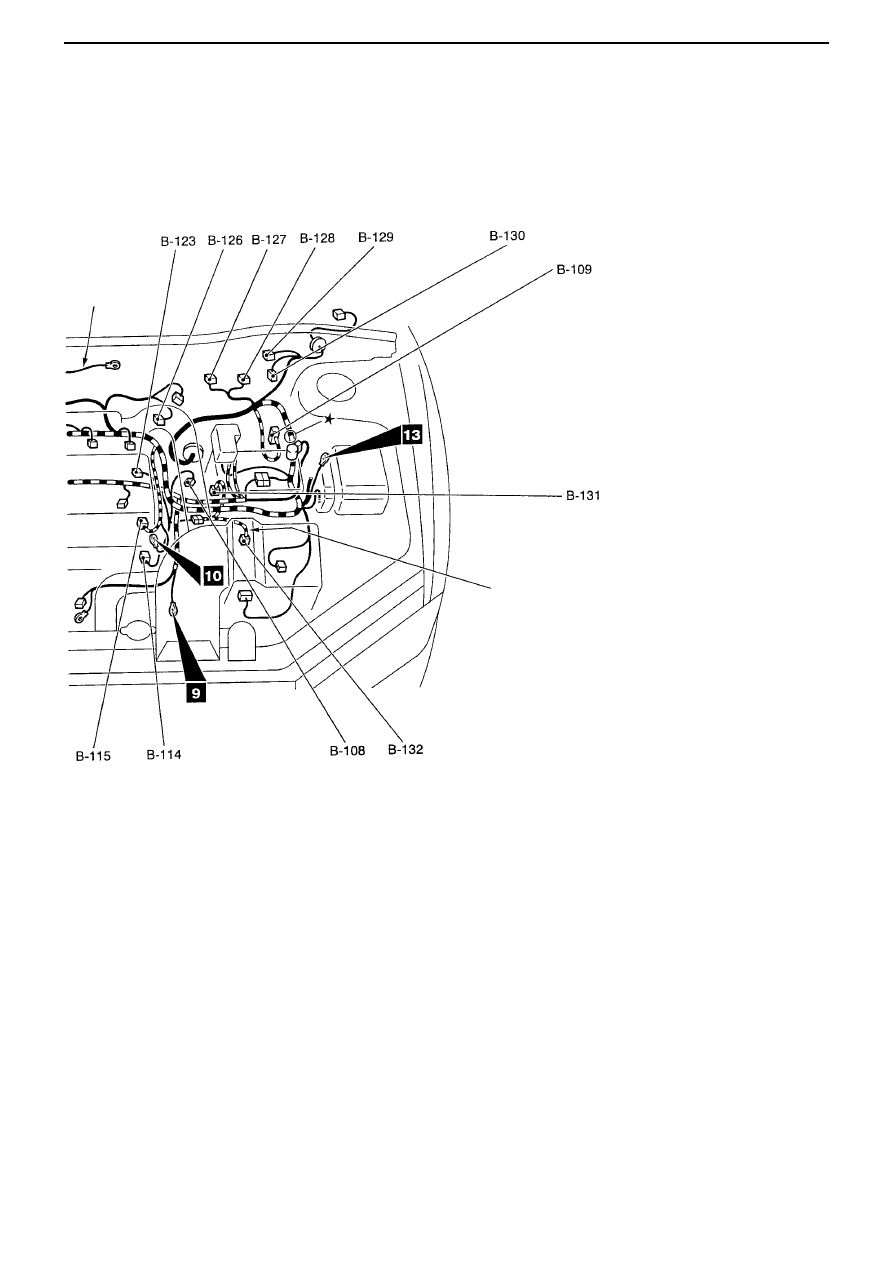

HARNESS CONFIGURATION DIAGRAMS - ENGINE AND TRANSMISSION

1-9

B-126 (6- black)

Idling speed control servo

B-127 (4)

Electrically operated pump relay

B-128 (4)

Fuel pump relay 3

B-129 (6- black)

Register (for injector)

B-130 (2- black)

Fuel pump register

B-131 (3- black)

Vehicle speed sensor

B-132 (2- black)

Back-up light switch

B-133 (2- black)

Secondary air control solenoid valve

Earth cable

Transmission harness

AC211082AC
