USER INSTRUCTIONS FOR MULTI-LINGUAL CD-ROM’S

13 Version

2.0

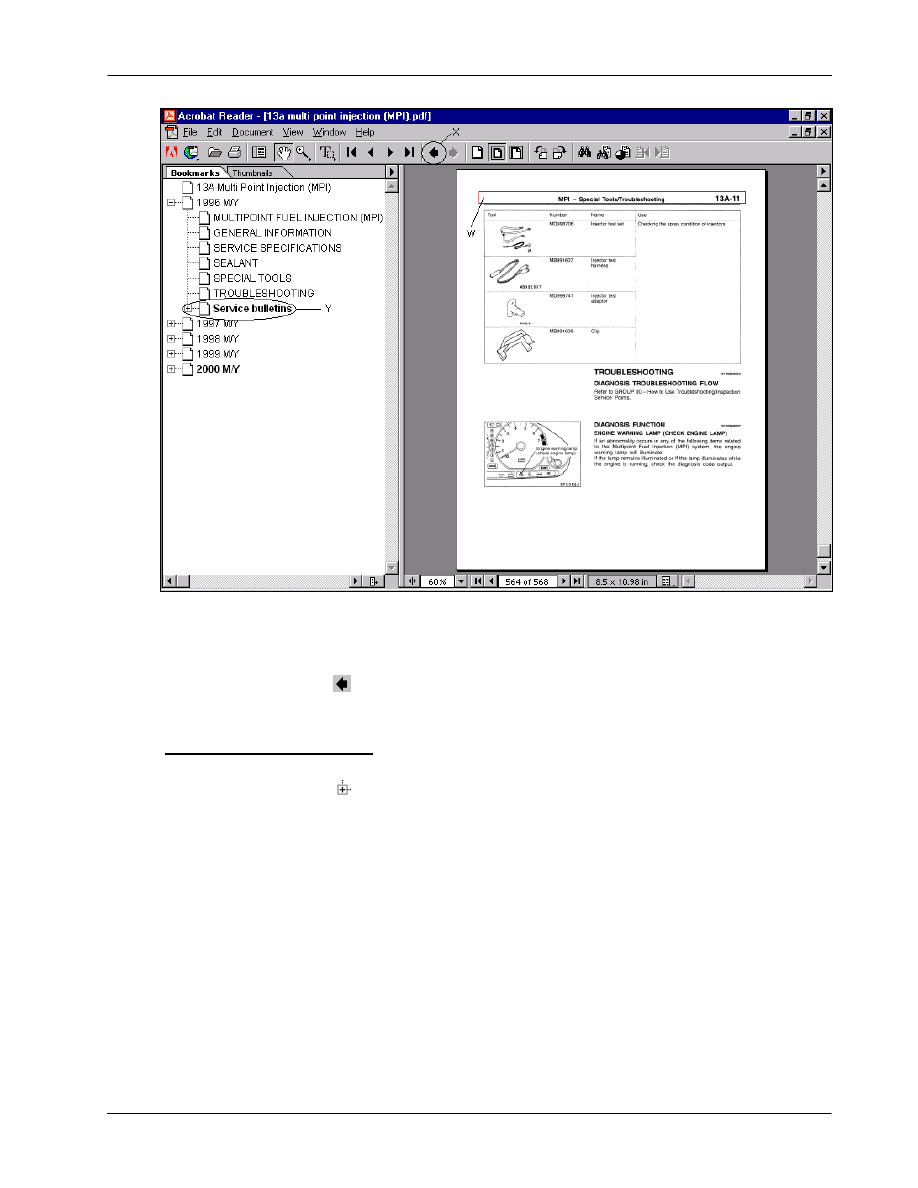

To return to the related page in the Workshop Manual, place the mouse pointer
within the red box (W) on the top of the page and click the left mouse button once.

You can also



use the



(X)



several times until you return to the Workshop Manual

page indicating the Service Bulletin.

8.2. Service Bulletins listing.

Service Bulletins can be listed separately per group and model year. Place the
mouse pointer on the   in front of the Service Bulletin bookmark (Y) and click the
left mouse button once. The applicable Service Bulletins will be listed by number
only.

USER INSTRUCTIONS FOR MULTI-LINGUAL CD-ROM’S

14 Version

2.0

9. Closing the manual.

To close the manual, place the mouse pointer on ‘File’ in the Acrobat Reader Menu at the
top of the screen and click the left mouse button once.
Select ‘Close’ and click the left mouse button once.

LANCER

EVOLUTION VIII

FOREWARD

In order to to simplify inspection and repair  to the
electrical wiring of the Lancer Evolution VIII, this
manual presents the electrical wiring and vehicle
connector components in 3-dimensional format.  It also
contains circuit diagrams which describe the various
types of wiring for each system, as well as information
on individual component installations.

Please refer to the information contained in this manual
before carrying out inspection of or repair to any of the
electrical equipment.

Please note that the harness configuration diagrams
and circuit diagrams are classified into different types
and may not conform to the specifications of individual
vehicles.

Please note that this manual has been compiled on the
basis of vehicles available in January 2003. As vehicle
specifications are constantly being updated, the
contents may not be consistent with any future vehicles.

The units used in this manual conform to the
international SI system. Please note that no additional
previous units are included.

January 2003

MITSUBISHI MOTOR CORPORATION

SUMMARY

Harness configuration diagram

Component installation locations

Circuit diagrams

Index

1

2

3

4

0

This manual is printed on recycled paper

Any opinions, requests, or questions concerning this
manual, should be written on the ‘Servicing Comment
Form’ at the end, and sent to us by fax.

CONTENTS

Related information

Notes for servicing of vehicles fitted with seat belts with SRS airbag pretensioners
Notes
1. Inspection and servicing of failed components and related parts of seat belts with SRS airbag pretensioners may be

a cause of major damage to these systems resulting in sudden operation (misdeployment) of seat belts with SRS
airbag pretensioners or their complete incapacity to operate.

2. Should the system suffer as a result of  heat during painting work, the SRS-ECU, airbag module (driver and

passenger seats), clock spring, and seat belts with pretensioners should be removed.

• Temperature over 93

°

C: SRS-ECU, airbag module (driver and passenger seats), and clock spring

• Temperature over 90

°

C: seat belts with pretensioners

3. Inspection and servicing of components and related parts of seat belts with SRS airbag pretensioners should

always be carried out by Mitsubishi Motor Corporation Sales Companies

4. Inspection and servicing of components and related parts of seat belts with SRS airbag pretensioners should be

carried out only after this manual has been consulted. (particularly Group 52B – SRS airbag).

Reference

No.

Publication date Reference

No.

Publication date

Explanatory documents on new
vehicles
• Mirage, Lancer
• Mirage, Lancer
• Mirage, Lancer
• Mirage, Lancer
• Lancer
• Mirage, Lancer
• Lancer
• Lancer
• Lancer Sedia
• Lancer Sedia
• Lancer Evolution VII
• Lancer Sedia
• Lancer Sedia
• Lancer Evolution VII
• Lancer Sedia
• Lancer Evolution VIII

Explanatory documents on
servicing
• Lancer Sedia
• Lancer Sedia (supplementary

edition)

• Lancer Evolution VII

(supplementary edition)

• Lancer Sedia (supplementary

edition)

• Lancer Sedia (supplementary

edition)

• Lancer Evolution VII

(supplementary edition)

• Lancer Sedia (supplementary

edition)

• Lancer Evolution VIII

(supplementary edition)

1036F30
1036F31
1036F32
1036F33
1036F34
1036F35
1036F36
1036F37
1036K30
1036K31
1036K32
1036K33
1036K34
1036K35
1036K36
1036K37

1036K00
1036K01

1036K02

1036K03

1036K04

1036K05

1036K06

1036K07

October 1995
January 1996
August 1996
July 1997
January 1998
October 1998
January 1999
December 1999
May 2000
July 2000
January 2001
May 2001
October 2001
January 2002
May 2002
January 2003

May 2000
July 2000

January 2001

May 2001

October 2001

January 2002

May 2002

January 2003

Explanatory documents on
servicing (body edition)
• Mirage, Lancer (supplementary

edition)

• Lancer Sedia
• Lancer Sedia (supplementary

edition)

• Lancer Evolution VII

(supplementary edition)

• Lancer Sedia (supplementary

edition)

Explanatory documents on engine
servicing
• 4G6 engine
• 4G6 engine (supplementary

edition)

Explanatory documents on
transmission servicing
• W5M51 manual transmission
• W5M51 manual transmission

(supplementary edition)

• W6MAA manual transmission

1036F52

1036K50
1036K51

1036K52

1036K53

1039G46
1039G63

1039M17
1039M22

1039M23

August 1996

May 2000
July 2000

May 2001

October 2001

January 2001
October 2003

January 2001
January 2003

January 2003
