SECTION 0

SUMMARY

CONTENTS

Model Line up .........................................0-2

Vehicle numbering..................................0-2

Overview of circuit diagrams ................0-2

Constitution and contents of circuit diagrams....0-2
Overview of harness configuration diagrams ....0-3
Overview of circuit diagrams..............................0-4
Marking for connectors and earths ....................0-6
Wire colour codes ..............................................0-9
Abbreviation symbols.........................................0-9

SUMMARY - MODEL LINE UP

0-2

MODEL LINE UP

Please note:

●

indicates New Model,

❍

Continued Model, and x Discontinued Model

VEHICLE NUMBERING

M3000001000294

GH-CT9A; CT9A-0200001 ~

OVERVIEW OF CIRCUIT DIAGRAMS

M3000008000035

Composition and content of circuit diagrams
1.  This manual consists of harness configuration diagrams, component installation locations, circuit diagrams,

and index.

2.  The individual sections describe all equipment specifications, including optional equipment. Accordingly, some

specifications may not be applicable to individual vehicles.

Type

Classification

’03 type

Grade

Engine type

Transmission type

Fuel system

GH-CT9A SNDFZ

❍

RS

4G63 (2000 DOHC 16 valve
intercooler turbo)

W5M51 (4WD, 5M/T)

MPI

SYGFZ

x

GT-A

W5A51 [4WD, INVECS-II
sports mode 5 A/T (with
steering wheeling shift switch)]

SJDFZ

●

RS

SJGFZ

●

GSR

W6MAA (4WD, 6M/T)

Section

Basic contents

Harness configuration
diagrams

Connector locations and harness configuration configurations on actual vehicles
are illustrated.

Component installation
locations

Locations are shown for each point of relays, ECUs, sensors, solenoids, solenoid
valves, diodes, inspection connectors, spare connectors, fusible links, fuses, etc..
Parts are listed  in alphabetical order.

Circuit diagrams

All circuits from power supply to earth are classified by system, with a broad
classification into power circuits and individual system circuits.
•

J/B (junction block) The entire circuit for the junction block is described,
because only part of the junction block needed is normally shown in each
circuit diagram.

•

J/C (joint connectors)
The internal circuits for all joint connectors are described because only the
part needed is shown in each circuit diagram.

•

Power supply circuits Circuits form the battery to fusible link, dedicated fuses,
ignition general-purpose fuses, etc.

•

Individual system circuits
For each system, the circuits are shown from fuse or fusible links to earth,
excluding the power supply sections noted above.

Index

All components used are listed by connector number and component name

SUMMARY - OVERVIEW OF CONFIGURATION DIAGRAMS

0-3

Denotes connector number.
The same connector number is used throughout the circuit diagrams to facilitate connector location searches.
The first letter shows the location of the connector. The following number is the unique number. In the harness configuration
diagrams, numbering is clockwise, starting from the top left.
Example: A-19

Number specific to connector (serial number)

Connector location site symbol

A: Engine compartment

D: Floor and roof

B: Engine and transmission assembly

E: Door

C: Instrument panel

F: Luggage compartment

Denotes earth point
Same earth number is used throughout circuit diagrams
to facilitate search for earth point. For further details of
earth points, refer to Group 2 INSTALLATION
POSITION – EARTH MOUNTING LOCATIONS.

Denotes the harness
name

Denotes a section covered by a
corrugated tube.

Denotes the corrugated tube colour
(If colour not specified, it is black.)
R: red
Y: yellow

A-15 (2)

Fog light (RH)

A-16 (2-black)

Windscreen washer motor

A-17 (2-black)

Headlight (RH)

A-18 (2-brown)

Horn (LO)

A-19 (2-green)

Dual pressure switch

Indicates the device to which the
connector is to be connected

Front

harness

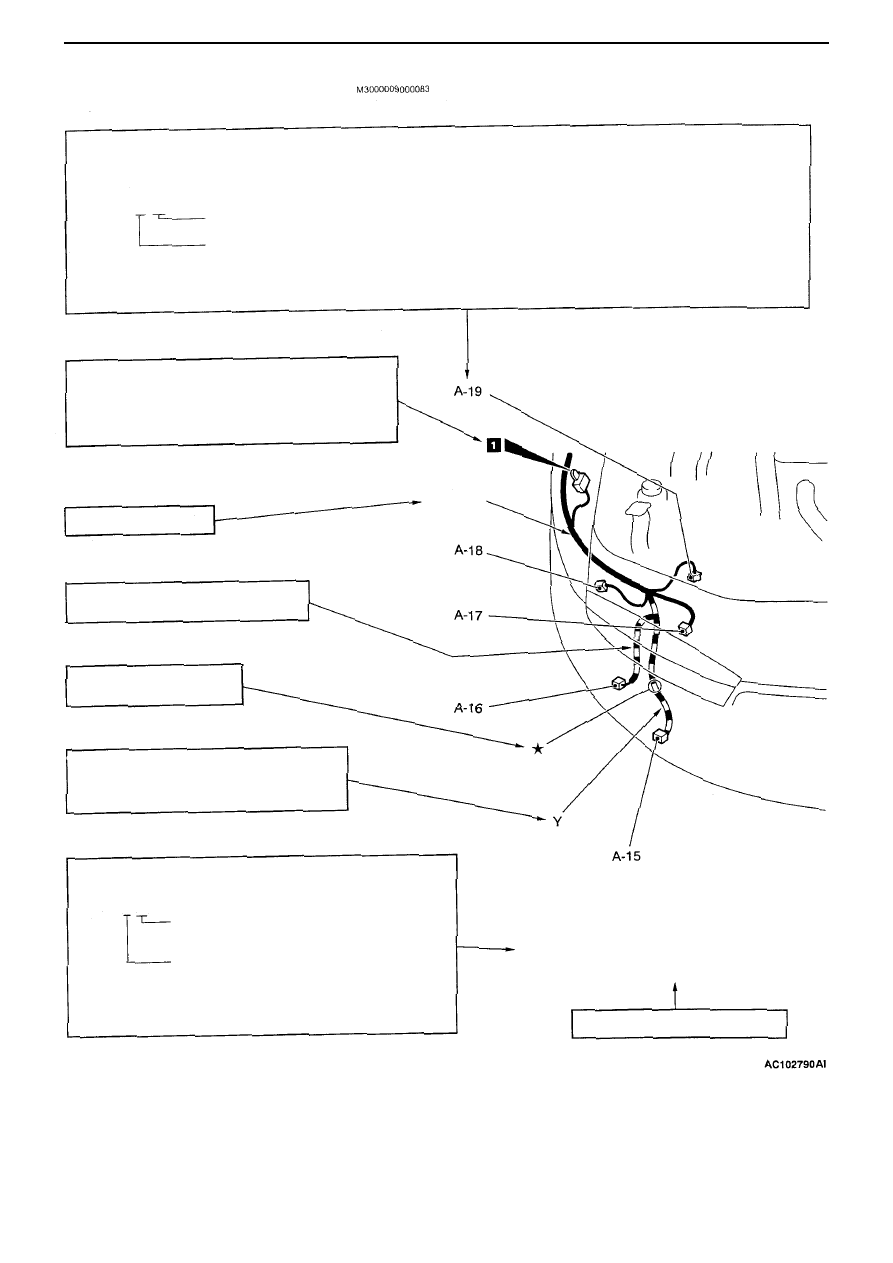

Overview of harness configuration diagrams

The harness configuration diagrams show the connector locations and the harness routing at each site on the actual vehicle.

The



symbol indicates the

standard mounting position
of wiring harness.

To facilitate connector identification, the 5 number of connector pins
and the colour of that connector (excluding white)



are indicated.

Example: (2-black)

Connector colour
(if colour is not specified, it is white.)

Number of connector pins



:  Typical connector colours

Black, grey, red, blue, yellow, green, brown, etc.

SUMMARY - OVERVIEW OF CIRCUIT DIAGRAMS

0-4

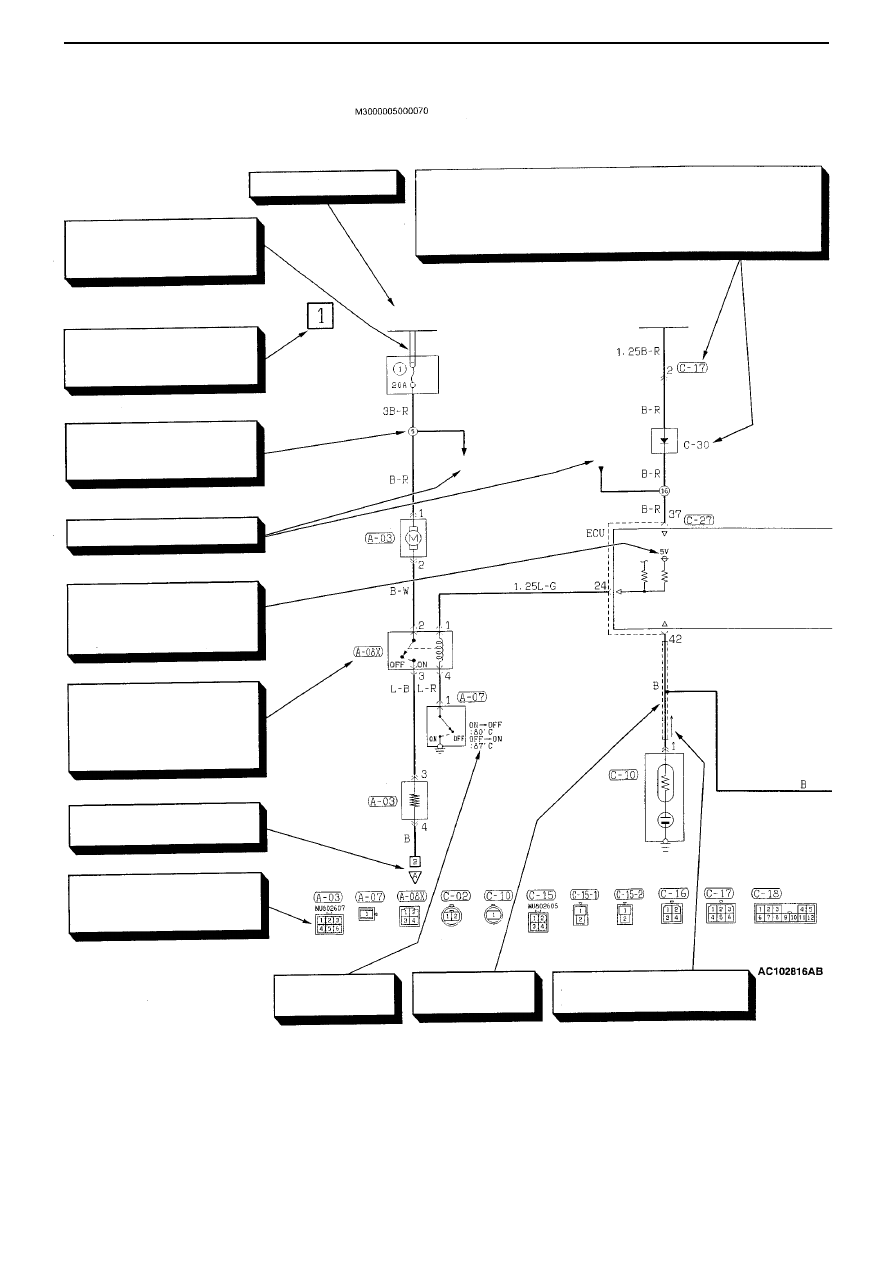

Overview of circuit diagrams

The circuit of each system from fuse (or fusible link) is shown. The power supply is shown at the top and the earth
at the bottom to facilitate understanding of the current flow.

Fusible ring

Fusible ring

Indicates that the terminal is
connected via a plate inside
the relay box.

Each circuit diagram consists
of block(s). The blocks are
divided by page number.

Indicates harness junction point.
It corresponds to the junction
point numbers indicated in other
circuit diagrams.

Indicates the power source
inside the control unit. If no
voltage is displayed, this
indicates SYSTEM voltage.

Indicates connector symbol. The
connector numbers in a circuit
diagram are arranged in
numerical sequence.

An ‘X’ at the end of a connector
number indicates that the
connector is connected to a
centralised junction as shown
in the ‘CENTRALISED
JUNCTION’ section.

Indicates the name of the circuit
diagram at the junction point.

Indicates that the diagram comes from

jjjjj

which belongs to the 1 block in the

same circuit

Headlight

Diode

Indicates connector number. This number is the same as that
indicated in the harness configuration diagrams. A connector number
within a square bracket [ ] refers to connector symbols at the bottom
of the page. A connector number not enclosed by a square bracket [ ]
is integrated with the harness.

Indicates power take out.

Switch

Sensor

Register

Motor

Special-
purpose
fuse

Relay

Indicates the operating
conditions of the engine coolant
temperature switch, etc.

Indicates a shield
wire.

The upward pointing arrow indicates
that the current flows from bottom to top



A

Starting
