Mitsubishi Lancer Evolution 8. Manual - part 14

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-6

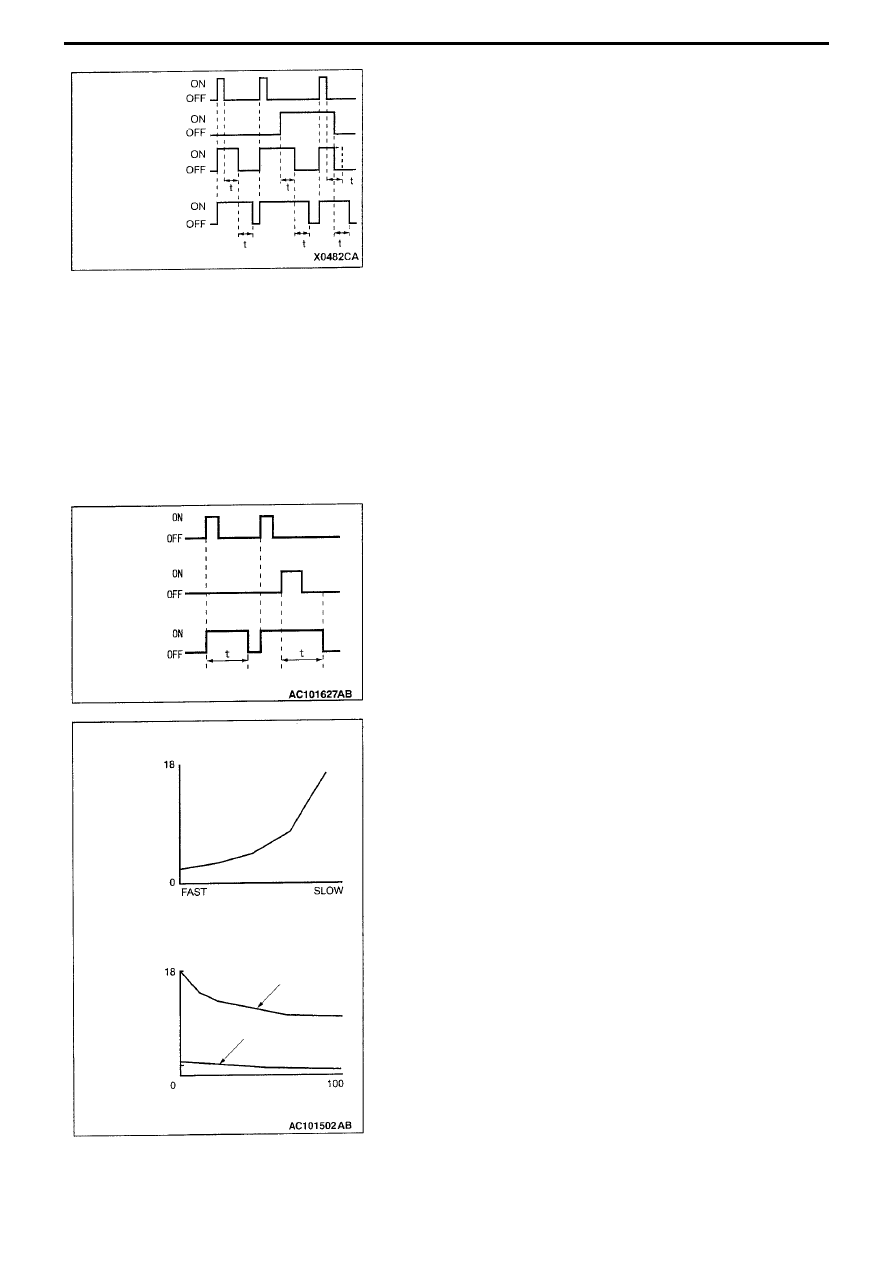

Ignition switch (1G1)

Driver’s door
switch

Electric
window
switch
reception
permission
signal

Electric
window
relay

(Open)

(Closed)

(Permitted)

(Prohibited)

Ignition switch

Driver’s
door
switch

Sunroof
activation

(Open)

(Closed)

(Possible)

(Impossible)

t: 30 seconds

Changing intermittent time according to
intermittent volume

Intermittent time
T1 second

Intermittent volume position

Changing intermittent time
according to speed

Slow location
time

Intermittent time
T1 second

Fast location
time

Speed (k.p.h.)

Electric window timer function (Initial Setting: 30 seconds)

When the ignition switch is turned to the ON position, the ETACS-ECU
will turn on the electric window relay and electric window switch
reception permission signal (SWS signal sent from the ETACS-ECU).
The electric window switch reception permission signal will remain on for
about 30 seconds even after the ignition switch is turned off, and the
door window can be opened and closed by the electric window switch.
The electric window will go off about 30 seconds after the reception
permission signal goes off. If the driver’s door is opened while the timer
is in operation, the reception permission signal will be turned on for
about 30 seconds. However, the reception permission signal will be
turned off if the driver’s door is closed. The electric window relay will go
off about 30 seconds after the reception permission signal goes off.
Note
The electric window timer activation time can be adjusted by the
adjustment function. (Refer to Page 7-17)

Sunroof timer function  (Initial Setting: 30 seconds)

The sunroof can be moved by the sunroof switch for about 30 seconds
after switching off the ignition switch.

Please refer to the sunroof section in Group 4 for activation.

The sunroof timer activation time can be adjusted by the adjustment
function. (Refer to Page 7-17)

Windscreen wiper and washer control function

• Intermittent control (variable speed response)
(Initial setting: Function ON)
1. The ETACS-ECU calculates the intermittent time T1 from the speed

that is calculated from the windscreen intermittent wiper volume of
the column switch and the speed signal (engine CVT-ECU), and
sends it to the front ECU as SWS data.

Note
The speed response function can be disabled by the adjustment
function. (Refer to Page 7-17)

t: 30 seconds

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-7

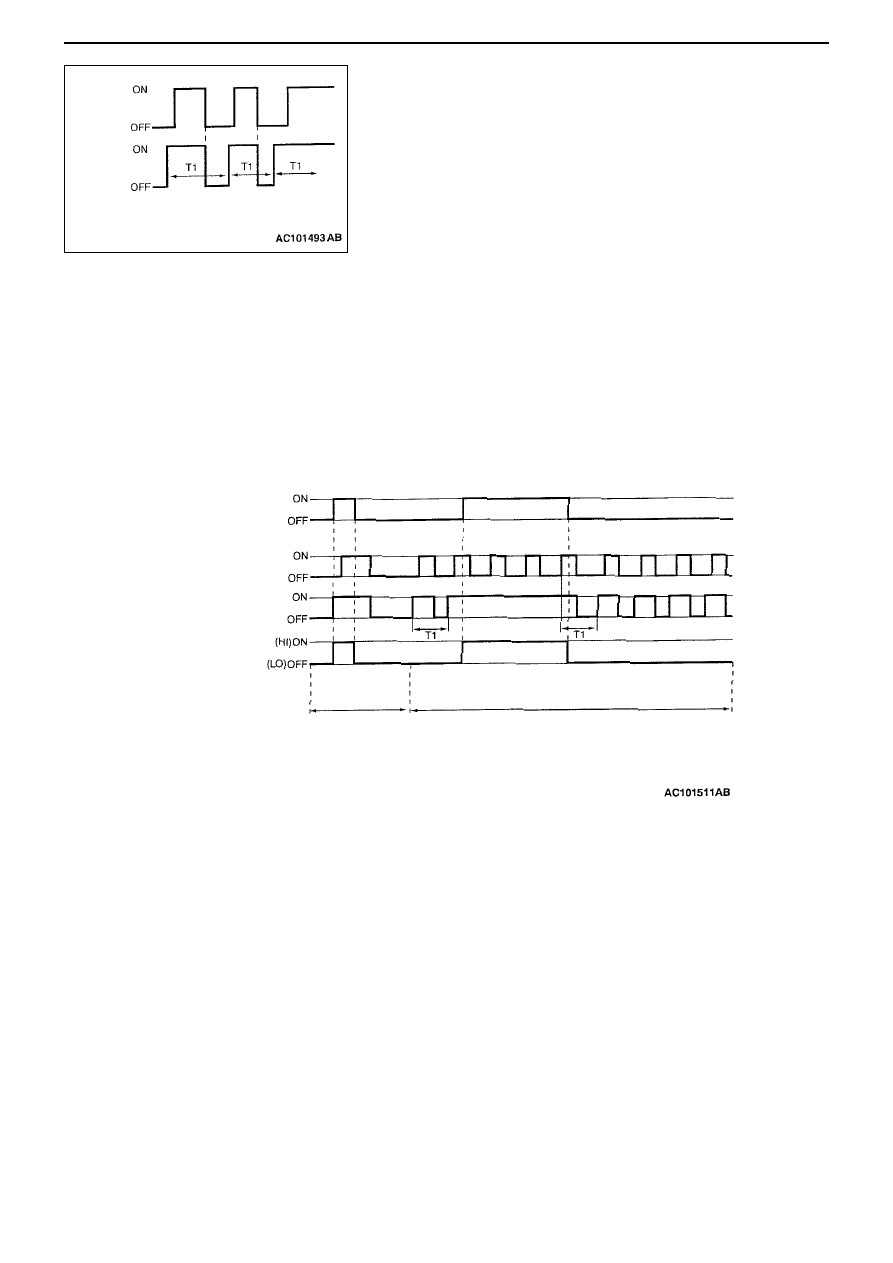

Windscreen
wiper auto-
stop signal

Windscreen
wiper drive
signal

Windscreen
mist wiper
switch

Windscreen
wiper auto-
stop signal

Windscreen
wiper drive
signal

Windscreen
wiper speed
switching
relay

When windscreen
wiper switch is off

2. The front ECU decides the intermittent time T1 according to the

incoming SWS data signal, and turns on the windscreen wiper drive
signal. The windscreen wiper stop signal will go off when the wiper is in
the stop position, and the windscreen wiper drive signal will be turned
off.
After intermittent time T1 seconds have elapsed from when the
windscreen wiper drive signal is turned on, the windscreen wiper drive
signal will be turned on again and the above operation repeated.

• Mist wiper control

If the windscreen mist wiper switch of the column switch is turned on when the ignition switch is in the ACC or ON position,
the front ECU will turn on the windscreen wiper drive signal. The wiper speed switching relay will be turned on (HI) at the
same time and the windscreen wiper will move at a higher speed while the windscreen mist wiper switch is on. If the
windscreen wiper has been moving intermittently up to the point when the windscreen mist switch is turned on, it will move in
the same way as described above while the windscreen mist wiper switch is on. After the windscreen mist wiper switch goes
off, it will switch again to intermittent movement T1 seconds after the windscreen wiper auto-stop signal was last turned on.

When windscreen intermittent wiper is moving

T1: The intermittent wiper intermittent time

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-8

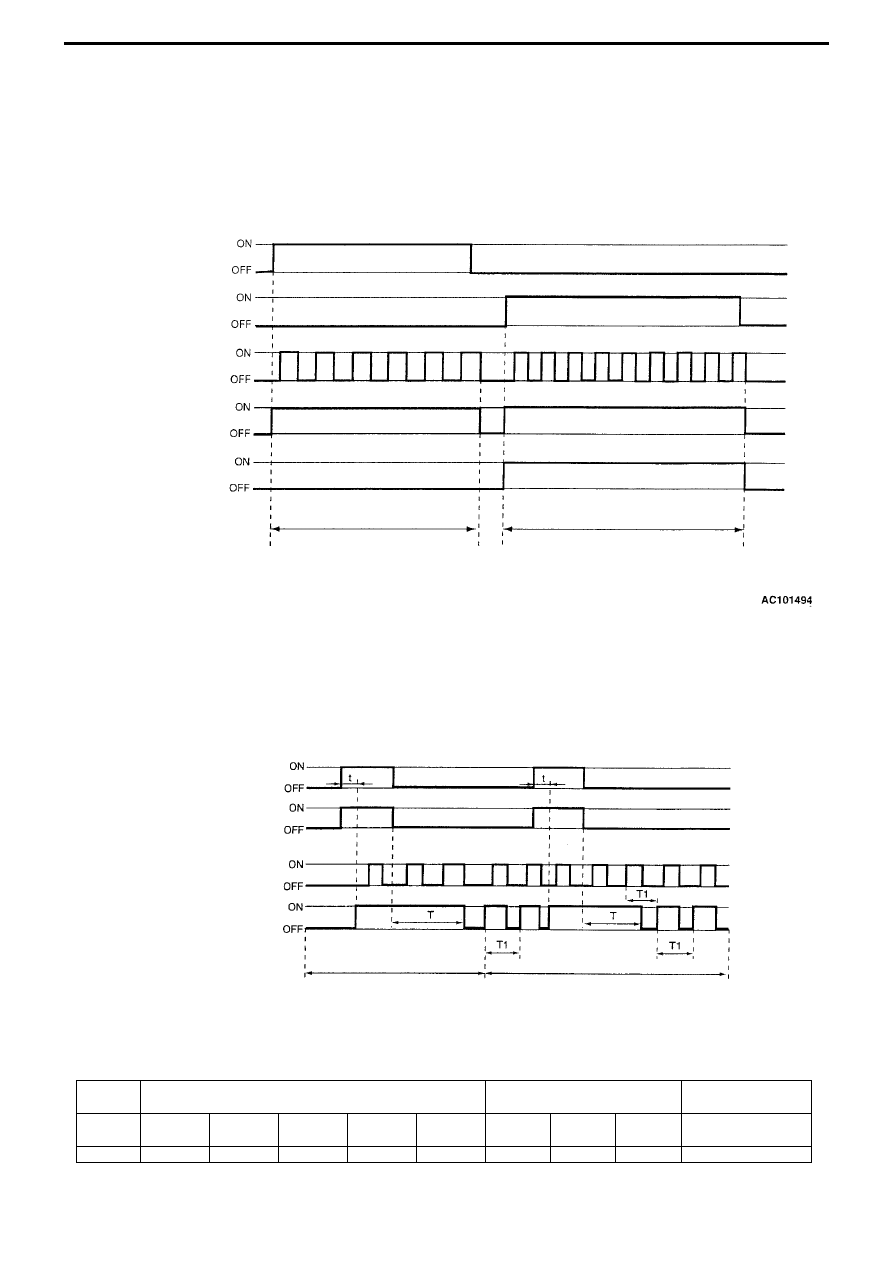

Windscreen low speed
wiper switch

Windscreen high speed
wiper switch

Windscreen wiper auto-
stop signal

Windscreen wiper drive
signal

Windscreen wiper speed
relay

Low speed drive

High speed drive

Windscreen washer switch

Windscreen washer relay

Windscreen wiper auto-stop
signal

Windscreen wiper drive
signal

When windscreen wiper
switch is OFF

When windscreen
intermittent wiper is moving

T1: Intermittent wiper intermittent time

AC101510AB

• Low speed wiper, high speed wiper control

If the windscreen low speed wiper switch of the column switch is turned on when the ignition switch is in the ACC or ON
position, the front ECU will turn on the windscreen wiper drive signal, turn off (LO) the windscreen wiper speed relay, and
move the windscreen wiper at low speed.
Next, when the windscreen high speed wiper switch is turned on, the windscreen wiper drive signal will be turned on, the
windscreen wiper speed relay will be turned on (HI), and the windscreen wiper will be moved at low speed.

• Washer switch

If the windscreen washer switch of the column switch is turned on when the ignition switch is in the ACC or ON position, the
front ECU will turn on the windscreen washer relay. 0.3 seconds later, the windscreen wiper drive signal will be turned on
(the wiper drive signal output time varies according to conditions. Please refer to the following table for details) until
3 seconds after the windscreen washer switch goes off, and will move the windscreen wiper continuously.
If the windscreen wiper is moving intermittently when the windscreen washer switch is turned on, intermittent movement will
be continued after continuous movement has finished.

When wiper switch is OFF

When wiper switch is INT

When wiper switch
is LO or HI

t

Up to
0.3 sec.

0.3 to
0.5 sec.

0.5 to
0.7 sec.

0.7 sec.
or more

Up to
0.2 sec.

0.3 to
0.5 sec.

0.5 to
0.7 sec.

0.7 sec.
or more

-

T

0 sec.

1 sec.

2 sec.

3 sec.

0 sec.

1 sec.

2 sec.

3 sec.

3 sec.

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-9

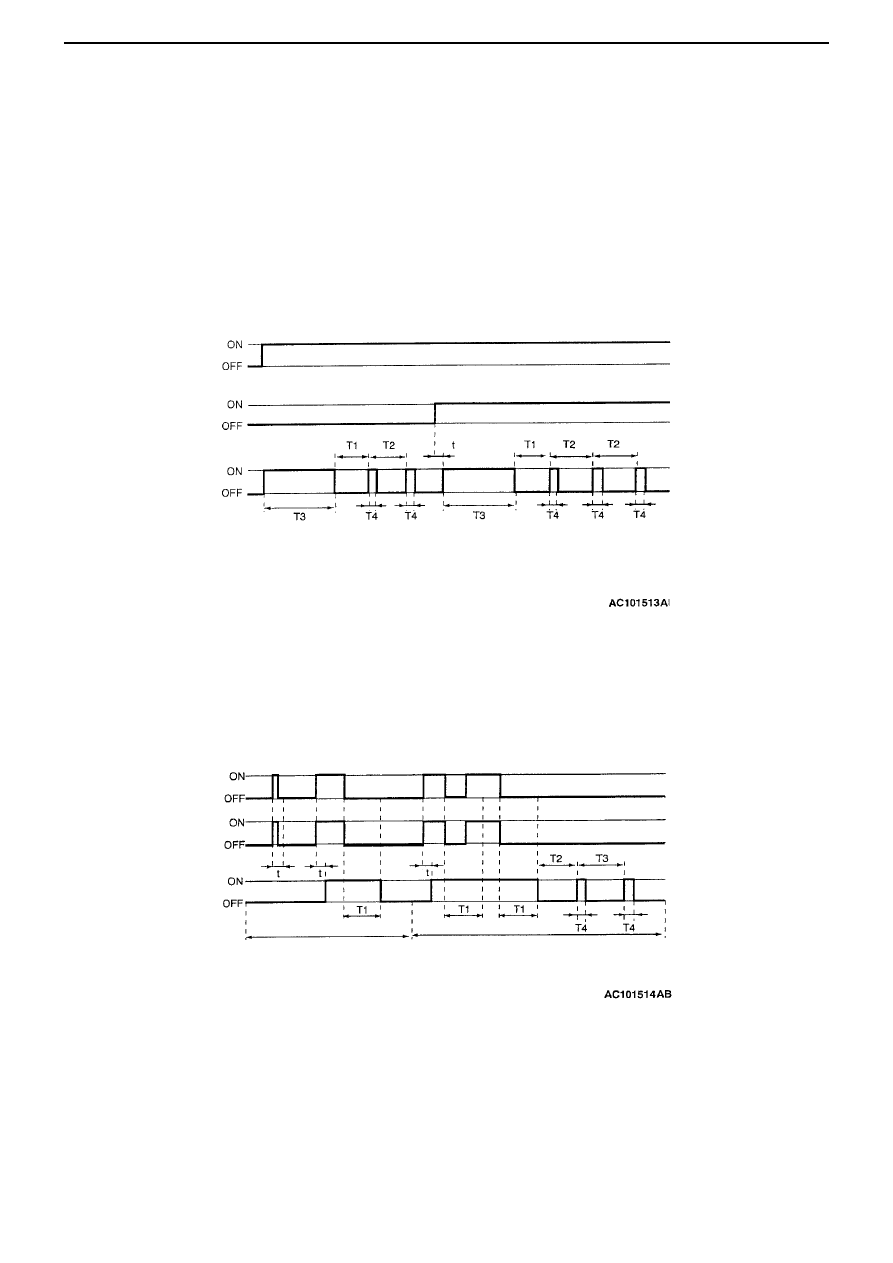

Rear wiper
switch

Inhibitor switch R
(reverse)

Rear wiper
drive signal

t: 1 second
T1: 7.4 seconds
T2: 8 seconds
T3: 3 seconds
T4: 0.6 seconds

Rear washer
switch

Rear washer
relay

Rear wiper
drive signal

t: 0.3 second
T1: 3.0 seconds
T2: 7.4 seconds
T3: 8 seconds
T4: 0.6 seconds

When windscreen wiper switch is ON

When windscreen wiper switch is OFF

Rear wiper and washer control function (Initial Setting: 8 seconds; continuous movement OFF)

1. If the rear wiper switch of the column switch is turned on when the ignition switch is in the ACC or ON position, the ETACS-

ECU will carry out intermittent movement in 8 second cycles from 7.4 seconds after the rear wiper drive signal has been on
for 3 seconds (moves approximately twice).
If the selector bar is in the R (reverse) position when the rear wiper is moving, the inhibitor switch R will go on and, 1
second later, the ETACS-ECU will turn on the rear wiper drive signal for 3 seconds (moves approximately twice) and,
7.4 seconds after enhancing the rear visibility, there will be a return to intermittent movement in 8 second cycles.

2. By special switch operation (twice continuous control), the rear wiper can be moved continuously regardless of the

intermittent time that has been set.

Note
The rear wiper intermittent time can be adjusted by the adjustment function. (Refer to Page 7-17)

• Washer control

The ETACS-ECU will turn on the rear washer relay if the rear washer switch of the column switch is turned on when the
ignition switch is in the ACC or ON position. 0.3 seconds later, the rear wiper drive signal will be turned on until 3 seconds
after the rear washer switch goes off, and the rear wiper will be moved.
If the rear wiper is moving when the rear washer switch is turned on, continuous intermittent movement in 8 second cycles
will continue after 7.4 seconds from the time the rear wiper drive signal goes off.
