SWS -

Troubleshooting

54B-33

Inspection Procedure K-1

When the ignition switch is in the LOCK (OFF) position,

no functions work normally.

Probable cause

Checking of the ETACS-ECU battery power supply circuit

system.

Probable cause

As a fault in this circuit disables ETACS-ECU functions when the ignition switch

is in the LOCK (OFF) position, any abnormality in this signal prevents the

following functions operating.
D

Lights left ON reminder warning function

D

Power window timer function

D

Headlamp automatic cut-off function

Or, the following functions operate when the ignition switch is in the ON position

only.
D

Diagnosis code reading and input signal check by MUT-II.

D

Central locking

D

Headlamps, tail lamps

D

Hazard lamps

D

Room lamps

D

ETACS-ECU fault

D

Harness or connector fault

NG

Repair

NG

Check the harness between ETACS-ECU and battery and

repair if necessary.

OK

Replace ETACS-ECU.

OK

Check the trouble

symptoms.

Measure at ETACS-ECU connector C-226.
D

Disconnect the connector and test on the junction box

side.

D

Voltage between terminal 20 and body earth.

OK : System voltage

NG

Check the following connectors:

C-226, C-209, C-05, C-135

SWS -

Troubleshooting

54B-34

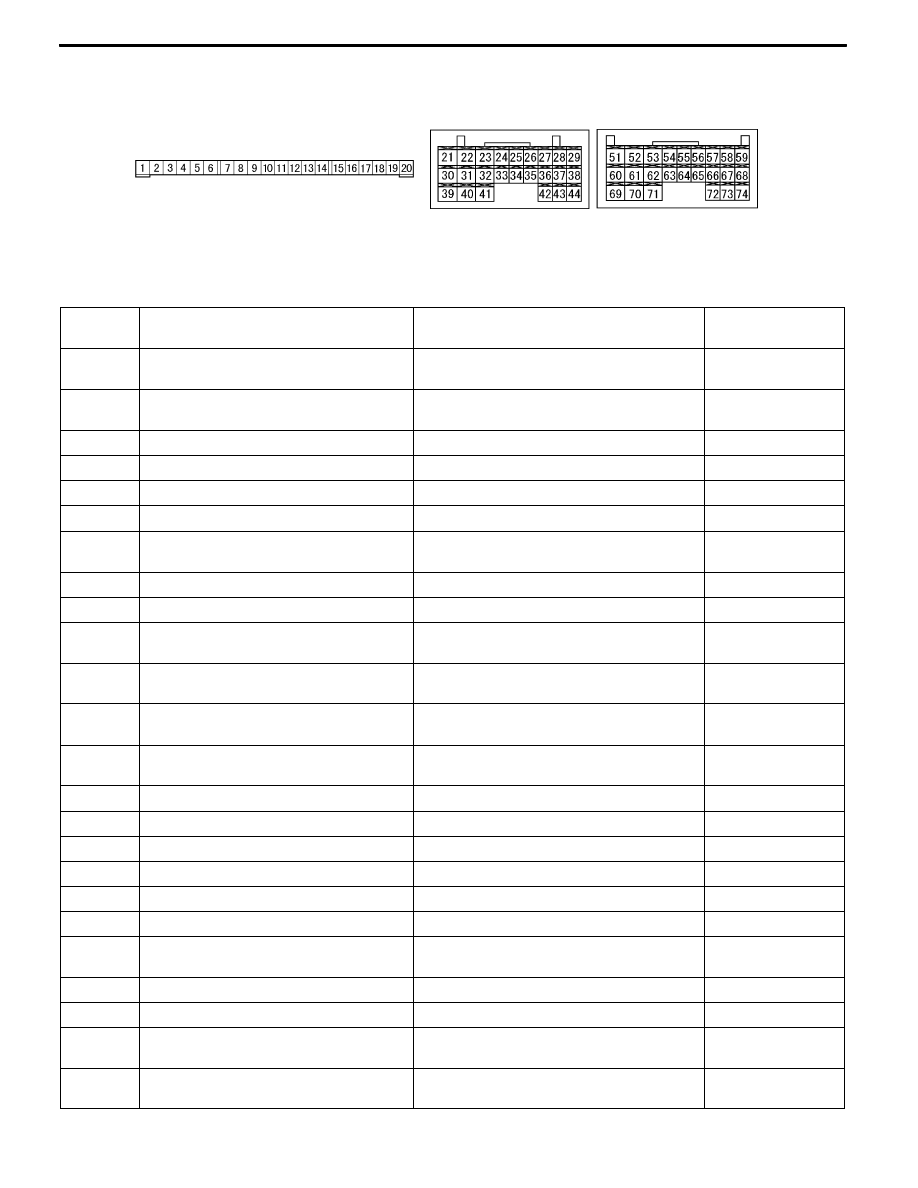

CHECKS AT ECU TERMINALS

ETACS-ECU

*

Y0795AU

NOTE

*See the list below for data on the ETACS-ECU terminal 1 - 20 connectors. As the ETACS-ECU connects

directly onto the junction box, the voltages cannot be measured.

Terminal

No.

Check items

Checking requirements

Normal condition

1

Power window relay output

When power windows operating

normally

System voltage

2

Battery power supply (for central

locking)

Any time

System voltage

3

Earth (for ECU)

Any time

0 V

4

Ignition switch (ACC)

Ignition switch: ACC

System voltage

5

Room lamp output

When room lamps ON

2 V or below

6

-

-

-

7

Door switch input

When any one door switch ON (door

open)

0 V

8

Ignition switch (IG1) power supply

Ignition switch: ON

System voltage

9

Right-hand turn signal lamp output

When right-hand turn signal lamp ON

System voltage

10

Driver’s door switch input

When driver’s door switch ON (door

open)

0 V

11

Battery power supply (for hazard

lamps)

Any time

System voltage

12

Central locking (lock) output

When door lock actuator operating

(locking operation)

System voltage

13

Central locking (unlock) output (NOT

driver’s door)

When door lock actuator operating

(unlocking)

System voltage

14

Left-hand turn signal lamp output

When left-hand turn signal lamp ON

System voltage

15 - 17

-

-

-

18

Ignition switch (ACC) power supply

Ignition switch: ACC

System voltage

19

Battery power supply for interior lamp

When interior lamp ON

System voltage

20

Battery power supply (for ECU)

Any time

System voltage

21

Rear fog lamp switch input

When the rear fog lamp switch ON

0 V

22

Central locking (unlock) output (for

driver’s door)

When door lock actuator operating

(unlocking)

System voltage

23

-

-

-

24 - 32

-

-

-

33

Door lock key cylinder switch input

(unlock switch)

When driver’s door lock unlocked

0 V

34

Door lock key cylinder switch input

(lock switch)

When driver’s door lock locked

0 V

SWS -

Troubleshooting

54B-35

Terminal

No.

Normal condition

Checking requirements

Check items

35

Driver’s door lock actuator (locking

switch) input

When driver’s door lock locked

0 V

36

Driver’s door lock actuator (unlocking

switch) input

When driver’s door lock unlocked

0 V

37, 38

-

-

-

39

Back-up lamp switch input

When shift lever in reverse position

System voltage

40

-

-

-

51

Diagnosis output/input check signal

output

During diagnosis output (when MUT-II

connected or diagnosis connector No. 1

grounded on the body.)

0 - 12 V (pulse

signal)

When an input check is output

0, 12 V (at input

signal change)

52

Ignition switch (ACC) power supply

Ignition switch: ACC

System voltage

53, 54

-

-

-

55

Hazard warning lamp switch input

Hazard warning lamp switch: ON

0 V

56

Earth (for sensors)

Any time

0 V

57, 58

-

-

-

59

SWS communication line

Any time

0 - 12 V (pulse

signal)

60

-

-

-

61

Battery power supply

Any time

System voltage

62

-

-

-

63

Vehicle speed signal input

When vehicle driven

0 - 12 V (pulse

signal)

64 - 66

-

-

-

67

Diagnosis control input

When MUT-II connected

0 V

68

SWS request signal output

Any time

0 - 12 V (pulse

signal)

69

Ignition key cylinder illumination lamp

output

When ignition key cylinder illumination

lamp ON

2 V or below

70

-

-

-

71 - 73

-

-

-

74

Rear fog lamp output <Europe and

General Export-spec. models>

When rear fog lamps ON

System voltage

SWS -

Troubleshooting

54B-36

COLUMN SWITCHES

Terminal

No.

Check item

Checking requirements

Normal condition

1

Battery power supply

Any time

System voltage

2

SWS request signal input

Any time

0 - 12 V (pulse

signal)

3

SWS communication line

Any time

0 - 12 V (pulse

signal)

4

Earth

Any time

0 V

5 - 7

-

-

-

8

Windshield wiper switch backup

output

Windshield wiper low or high-speed

switch: ON

0 V

9

Ignition switch (IG1) power supply

Ignition switch: ON

System voltage

10

Headlamp switch backup output

Headlamp switch: ON

0 V

FRONT-ECU

NOTE

See the list below for data on the front-ECU terminals. As the front-ECU connects directly onto the relay

box, the voltages cannot be measured.

Terminal

No.

Check item

Checking requirements

Normal condition

1

-

-

-

2

Headlamp (high-beam) output

When headlamp (high-beam) ON

System voltage

3, 4

Battery power supply (for headlamps)

Any time

System voltage

5

Battery power supply (for tail lamps)

Any time

System voltage

6

Headlamp (low-beam) output

When headlamp (low-beam) ON

System voltage

7

Battery power supply (for ECU)

Any time

System voltage

8

Tail lamp output

When tail lamps ON

System voltage

9 - 11

-

-

-

21

Windshield washer output

When windshield washer operating

System voltage

22

SWS communication line

Any time

0 - 12 V (pulse

signal)

23

Windshield wiper automatic STOP

signal input

When windshield wiper operating

System voltage

24

Ignition switch (ACC) power supply

Ignition switch: ACC

System voltage

25

Headlamp switch backup input

Headlamp switch: ON

0 V

26

Windshield wiper switch backup input

Windshield wiper low or high-speed

switch: ON

0 V

27

Windshield wiper (low-speed) output

When windshield wiper operating (at

low-speed)

System voltage

28

Windshield wiper (high-speed) output

When windshield wiper operating (at

high-speed)

System voltage
