CHASSIS ELECTRICAL -

Pole Antenna

54A-41

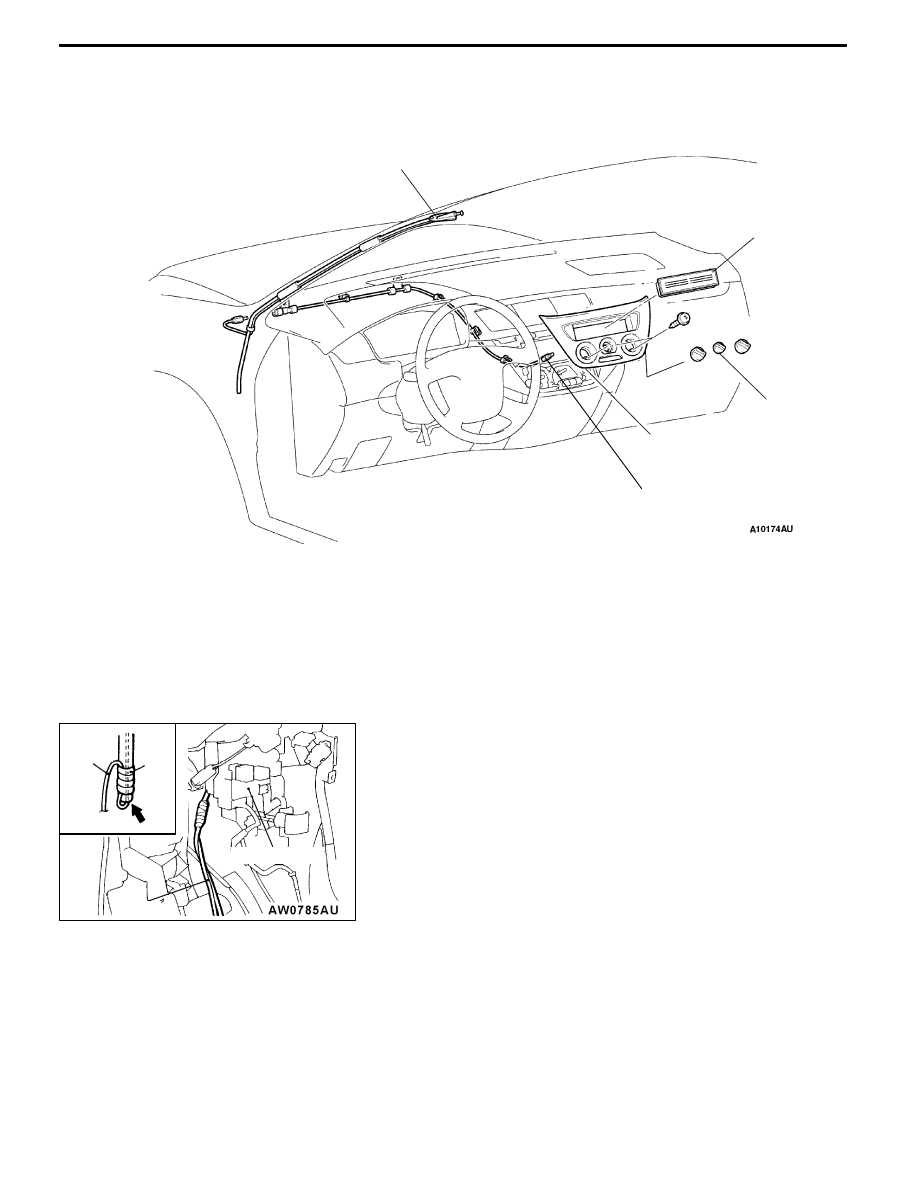

POLE ANTENNA

REMOVAL AND INSTALLATION

3

1

2

4

5

Removal steps

A

A"

1. Antenna base
2. Radio plug
3. Knob assembly
4. Center panel assembly (Refer to

GROUP 52A - Instrument Panel.)

D

Instrument under cover (Refer to
GROUP 52A - Instrument Panel.)

D

Instrument panel (Refer to GROUP
52A.)

5. Antenna feeder cable

REMOVAL SERVICE POINT

A

A" ANTENNA BASE REMOVAL

Use the following steps to easily route antenna feeder cable

in the event of installation:

1. Tie string at the top end of feeder cable.

2. Pull out feeder cable until pipe end of antenna base is visible.

3. Insert string into the hole at pipe end of antenna base,

and wrap vinyl tape on the string.
Caution

Tape should be wrapped so that the string cannot

be removed.

4. Gradually pull out remove antenna base.

Hole

Tape

Junction block

String

String

CHASSIS ELECTRICAL -

Roof Antenna/Defogger

54A-42

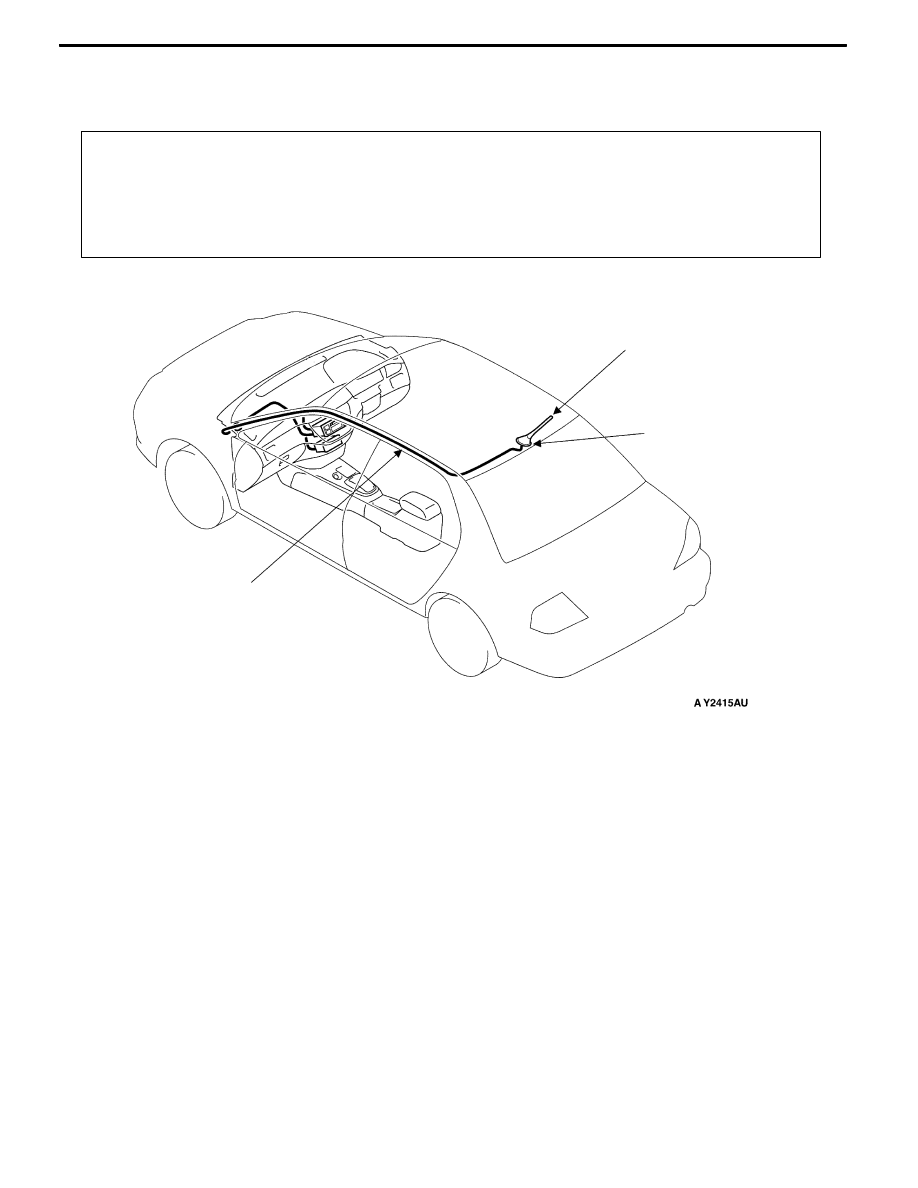

ROOF ANTENNA

REMOVAL AND INSTALLATION

pre-removal and Post-installation Operations

D

Front Pillar trim, Rear Pillar Trim and Lower/Upper Center Pillar Trim Removal and Installation (Refer to GROUP 52A -
Trims.)

D

Assist Step Removal and Installation (Refer to GROUP 52A - Head Lining.)

D

Front Room Lamp and Rear Room Lamp Removal and Installation

D

Head Lining Removal and Installtion (Refer to GROUP 52A - Head Lining.)

1

2

3

Removal steps

1. Antenna pole
2. Roof antenna base

D

Instrument panel (Refer to GROUP
52A - Instrument Panel.)

3. Antenna feeder cable

DEFOGGER

TROUBLESHOOTING

Refer to GROUP 55.

CHASSIS ELECTRICAL -

Defogger

54A-43

ON-VEHICLE SERVICE

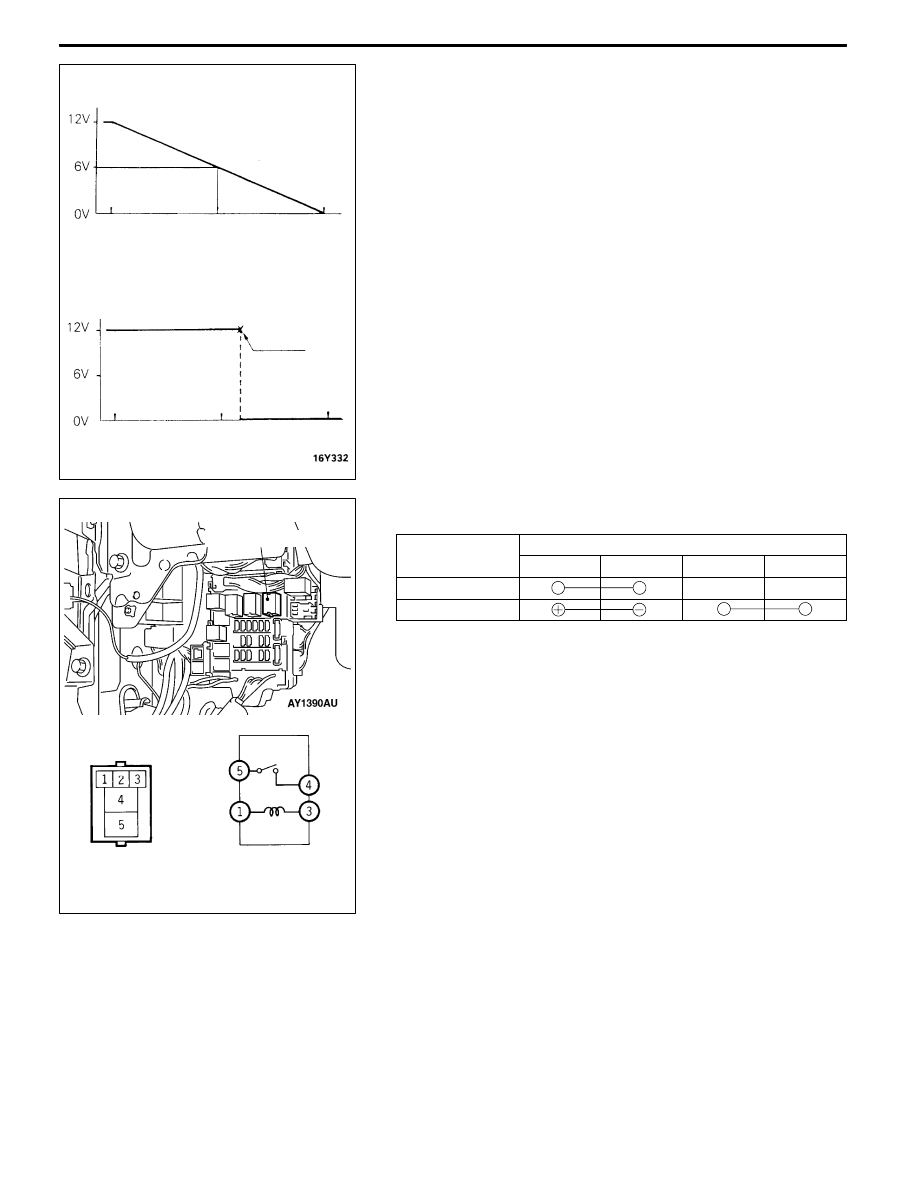

PRINTED HEATER CHECK

(1) With engine running at 2,000 rpm and battery in charging

mode, check print heater for normal operation.

(2) With defogger switch in “ON” position, use circuit tester

to measure voltage of individual print heaters at the center

point A of rear window glass. When the tester indicates

approx. 6V, the print heater is evaluated normal.

(3) When the measured value at Position A is 12V, open

circuit occurs between Position A and minus terminal.

In this case, carefully move test bar to minus terminal

side to detect a rapid voltage drop point (0V). This voltage

drop point indicates open circuit section.

(4) When voltage at Position A is 0V, open circuit occurs

between Position A and plus terminal. According to the

previous step, detect a rapid voltage increase point (12V).

DEFOGGER RELAY CONTINUITY CHECK

Battery voltage

Terminal No.

y

g

1

3

4

5

De-energized
Energized

DEFOGGER SWITCH

REMOVAL, INSTALLATION AND CHECK

Refer to GROUP 55 - Heater Control Assembly, A/C Switch

and Fresh/Recirculated Air Switch.

(–) Terminal

(–) Terminal

A (Mid point): Approx. 6 V

Normal characteristics of print heater

Abnormal characteristics of print heater

Voltage

Voltage

(+) Terminal

(+) Terminal

Print heater length

Print heater length

Open section

Defogger relay

04Z0001

\
