Headlamp Assembly

54A-25

4. If the fuel tank is not full, place a weight in luggage room

of vehicle to simulate weight of a full tank 0.8 kg per litre.

5. There should be no other load in the vehicle other than

driver or substituted weight of approximately 75 kg placed

in driver’s position.

6. Thoroughly clean headlamp lenses.

7. Place the vehicle on a level floor, perpendicular to a flat

screen 10m away from the bulb center-marks on the

headlamp lens.

8. Rock vehicle sideways to allow vehicle to assume its

normal position.

9. Bounce the front suspension through three (3) oscillations

by applying the body weight to hood or bumper.

HEADLAMP ADJUSTMENT
<USING A SCREEN>
Low Beam Adjustment

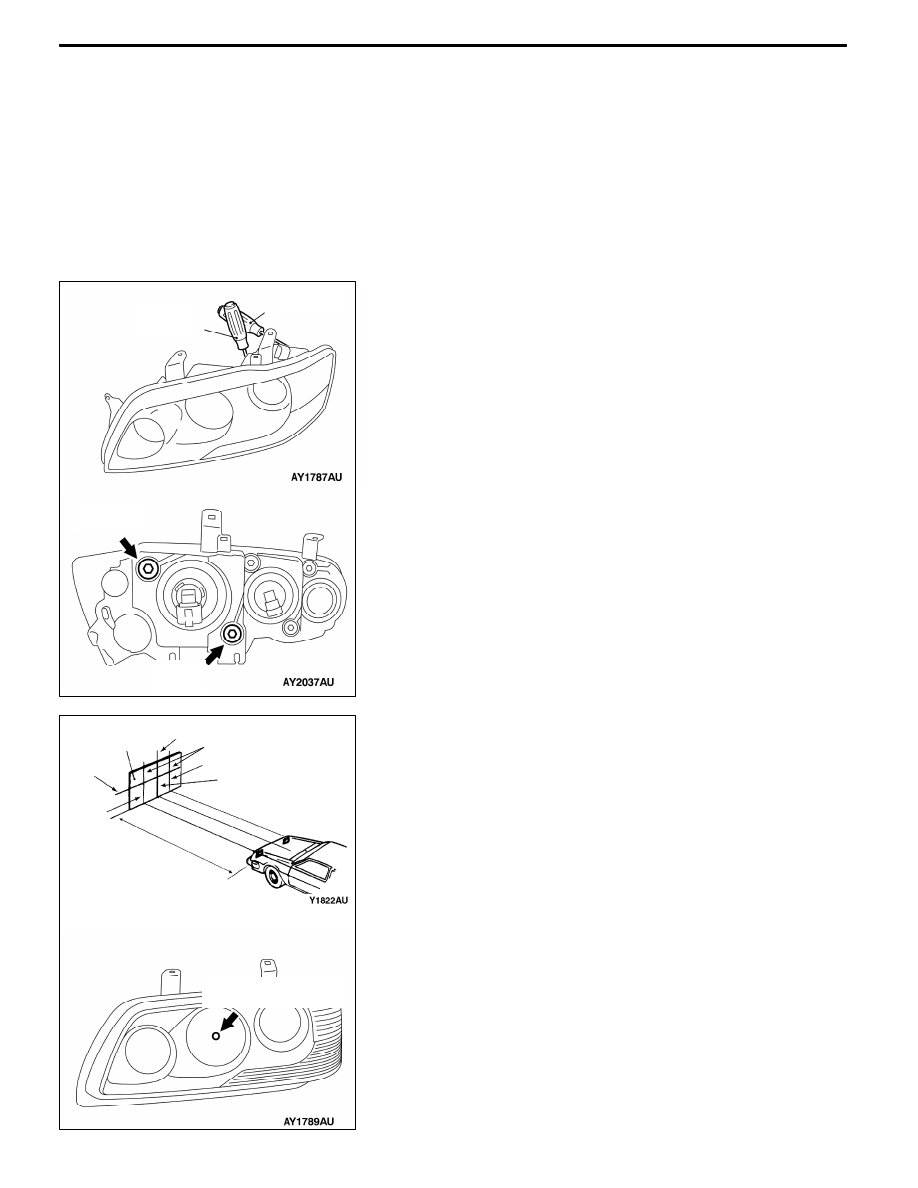

1. Four lines of adhesive tape (or equivalent markings) are

required on screen or wall:

(1) Position a vertical tape or mark so that it is aligned

with the vehicle centre line.

(2) Measure the distance from the centre-marks on the

low beam headlamp lens to the floor. Transfer the

measurement to the screen. Horizontal tape or mark

on the screen is for reference of vertical adjustment.

(3) Measure the distance from the centre line of the

vehicle to the centre of each low beam headlamp.

Transfer the measurement to the screen. Vertical

tape or mark on the screen with reference to the

centre line of each low beam headlamp bulb.

2. Check if the low beam shining onto the screen is at the

standard value.
Standard value:
(Vertical direction)

120 mm (0.69_) below horizontal line (H)

(Horizontal direction)

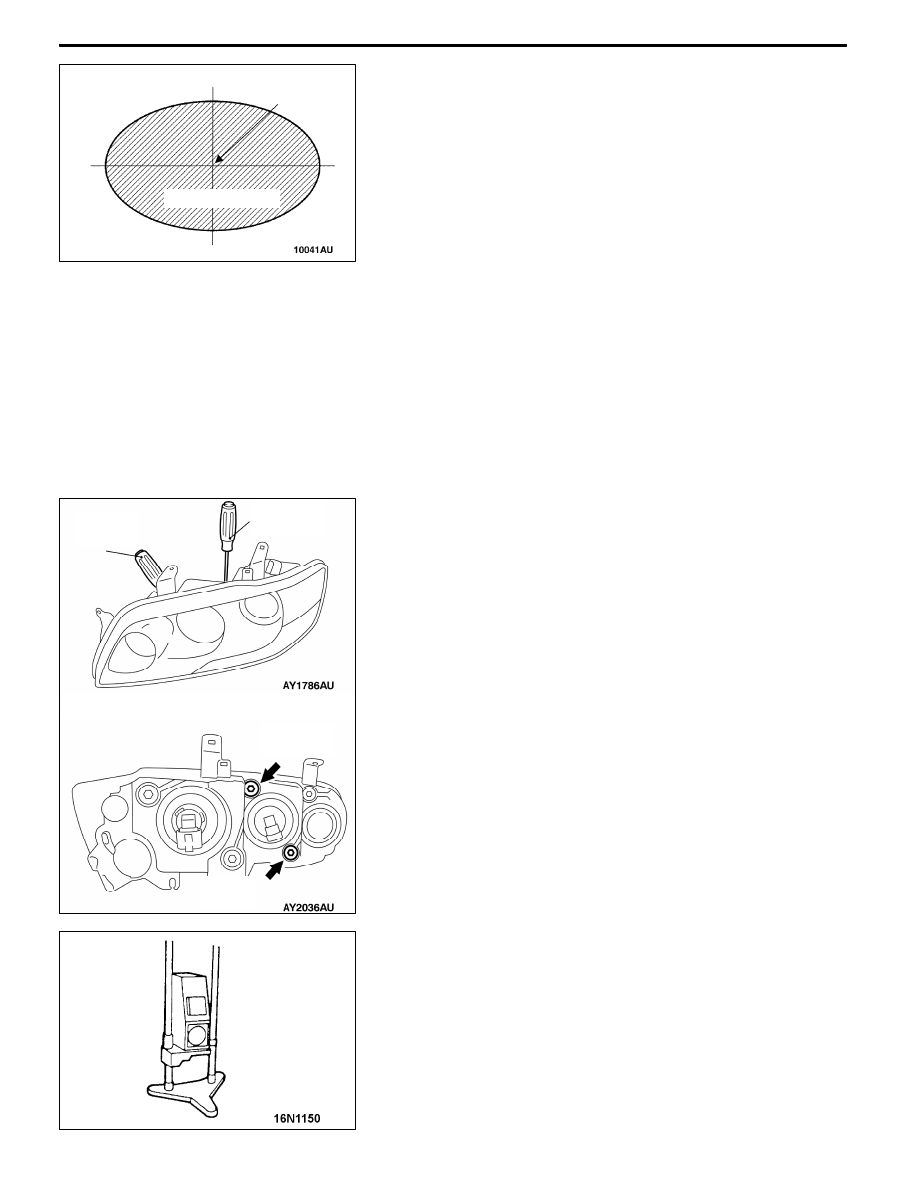

Position at which the startup point of 15_ is

crossed with vertical line (V)

(1)

(2)

(3)

Headlamp centre

line(low beam)

Vehicle centre line

Screen

10 m

In the centre of

headlamps (low beam)

(3)

Distance of

vertical direction

[120mm(0.69_)]

Lamp centre

15_

High intensity zone

(H)

(V)

CHASSIS ELECTRICAL -

Headlamp Assembly

54A-26

Limit:

(Vertical direction) ± 0.29_

(Horizontal direction) ± 0.5_

NOTE

The illustration shows L.H. drive vehicles. For R.H. drive

vehicles, it is symmetrical.

3. Alternately turn the adjusting screw to adjust the headlamp

low beam aiming.

Caution

Be sure to adjust the aiming adjustment screw in

the tightening direction.

High Beam Adjustment
1. Four lines of adhesive tape (or equivalent markings) are

required on screen or wall:

(1) Position a vertical tape or mark so that it is aligned

with the vehicle centre line.

(2) Measure the distance from the centre-marks on the

high beam headlamp lens to the floor. Transfer the

measurement to the screen. Horizontal tape or mark

on the screen is for reference of vertical adjustment.

(3) Measure the distance from the centre line of the

vehicle to the centre of each high beam headlamp.

Transfer the measurement to the screen. Vertical

tape or mark on the screen with reference to the

centre line of each high beam headlamp bulb.

Horizontal

direction

Vertical

direction

Horizontal

direction

Vertical

direction

(1)

(2)

(3)

Vehicle centre line

Screen

10 m

In the centre of

headlamps (high beam)

Headlamp centre

line(high beam)

(3)

CHASSIS ELECTRICAL -

Headlamp Assembly

CHASSIS ELECTRICAL -

Headlamp Assembly

54A-27

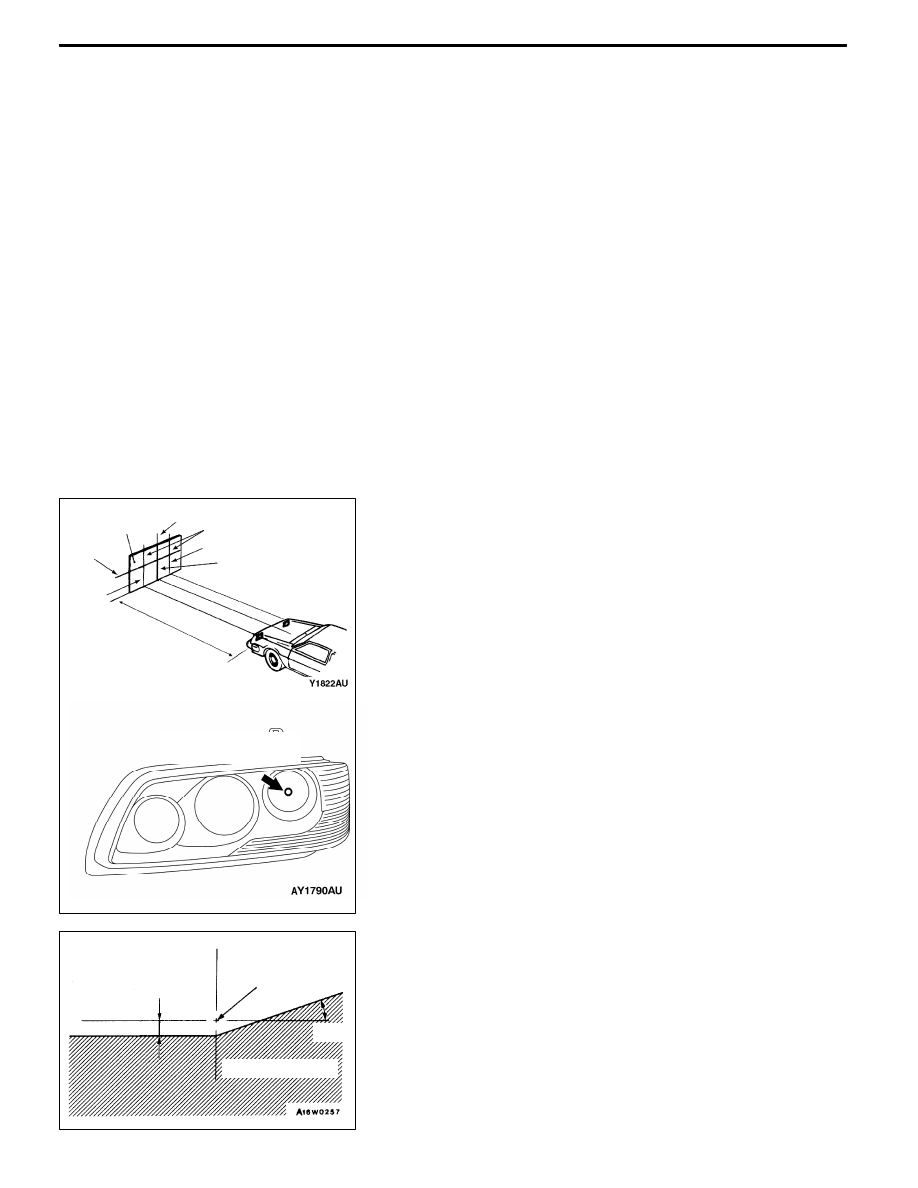

2. Check if the high beam shining onto the screen is at the

standard value.
Standard value:
(Vertical and horizontal direction)

The center of high intensity zone is on the

point of intersection of line (H) and line (V).

Limit:

(Vertical direction) -0.5_ of the point of

intersection of line (H)

(Horizontal direction) ± 0.5_

of the center

of line (V)

3. Alternately turn the adjusting screw to adjust the headlamp

high beam aiming.

Caution

Be sure to adjust the aiming adjustment screw in

the tightening direction.

<USING A BEAM SETTING EQUIPMENT>
1. The headlamps should be aimed with the proper beam

setting equipment, and in accordance with the equipment

manufacture’s instructions.
NOTE

If there are any regulations pertinent to the aiming of

headlamps in the area where the vehicle is to be used,

adjust so as to meet those requirements.

2. Alternately turn the adjusting screw to adjust the headlamp

aiming. (Refer to P.54A-24.)

Lamp centre

High intensity zone

(H)

(V)

Vertical

direction

Vertical

direction

Horizontal

direction

Horizontal

direction

CHASSIS ELECTRICAL -

Headlamp Assembly

54A-28

HEADLAMP INTENSITY MEASUREMENT

1. Using a photometer, and following its manufacture’s

instruction manual.

2. Maintain an engine speed of 2,000 r/min., with the battery

in the charging condition

3. Set the headlamps to high beam

4. Measure the headlamp centre intensity (a point of H line

and V line) and check to be sure that the limit value

is satisfied.

Limit:

High beam 30,000 cd or more per one headlamp

NOTE

1. There may be special local regulations pertaining to

headlamp intensity, be sure to make any adjustments

necessary to satisfy such regulations.

2. If an illuminometer is used to make the measurements,

convert its values to photometer values by using the

following formula.
I = Er

2

Where:

I=intensity (cd)

E=illumination (lux)

r=distance (m) from headlamps to illuminometer

Caution

1. On the headlamp not yet adjusted, perform aiming

with connector removed and the lamps switched off,

if applicable. In addition, care should be taken to

prevent a change of optical axis when connector is

reconnected.

2. Plastic outer lens are equipped with headlamps. When

lens surface is covered with materials for not

penetrating light, headlamp operation time should be

within 3 minutes. In addition, masking such as taping

should not be performed.

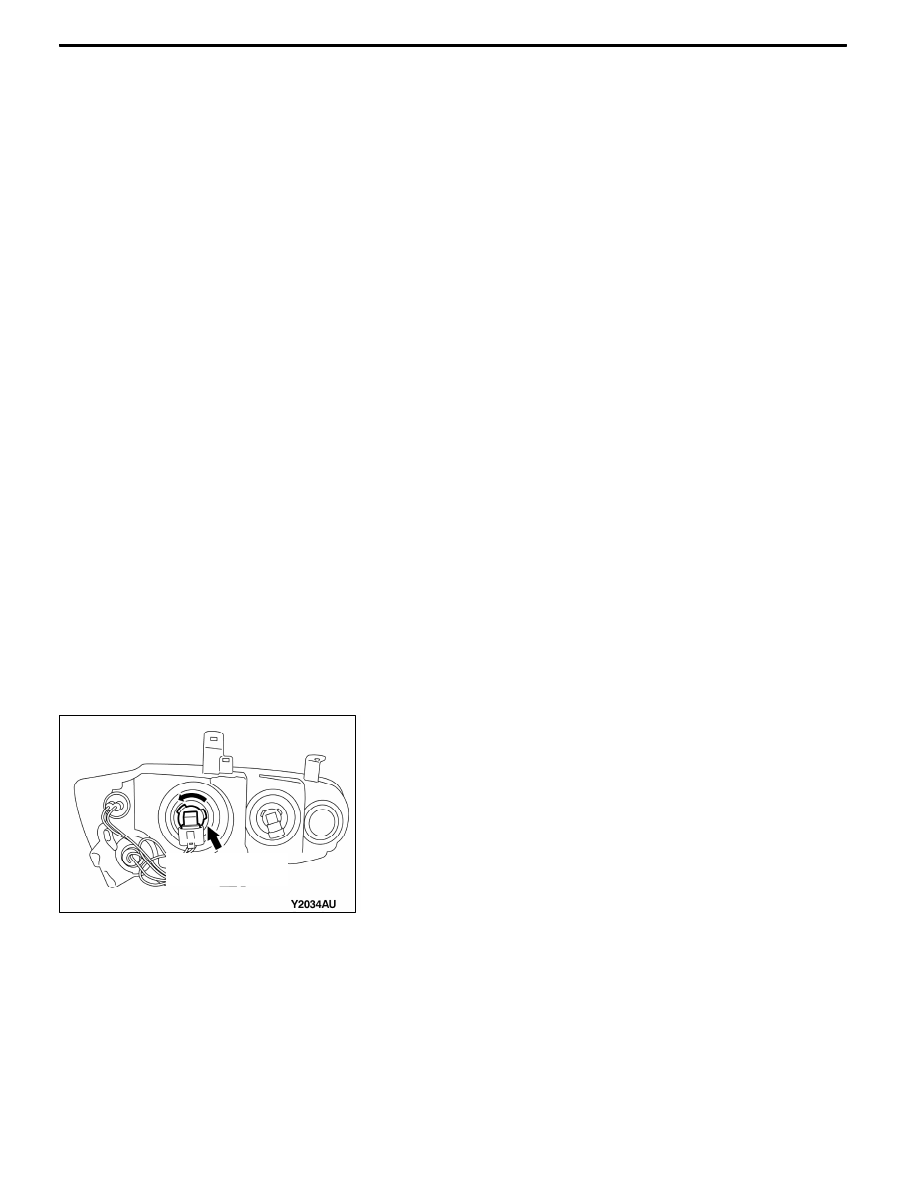

HEADLAMP BULB (LOW BEAM)REPLACEMENT

(1) Disconnect battery.

(2) Disconnect connector.

(3) Screw out socket to pull out bulb.

(4) After bulb is replaced, properly reconnect connector.
Caution

Do not touch bulb surface bare-handed or with dirty

gloves. If dirt is attached on glass surface of the bulb,

immediately use alcohol or thinner to remove dirt, and

install the bulb after well dried.

Headlamp bulb

<Low beam>
