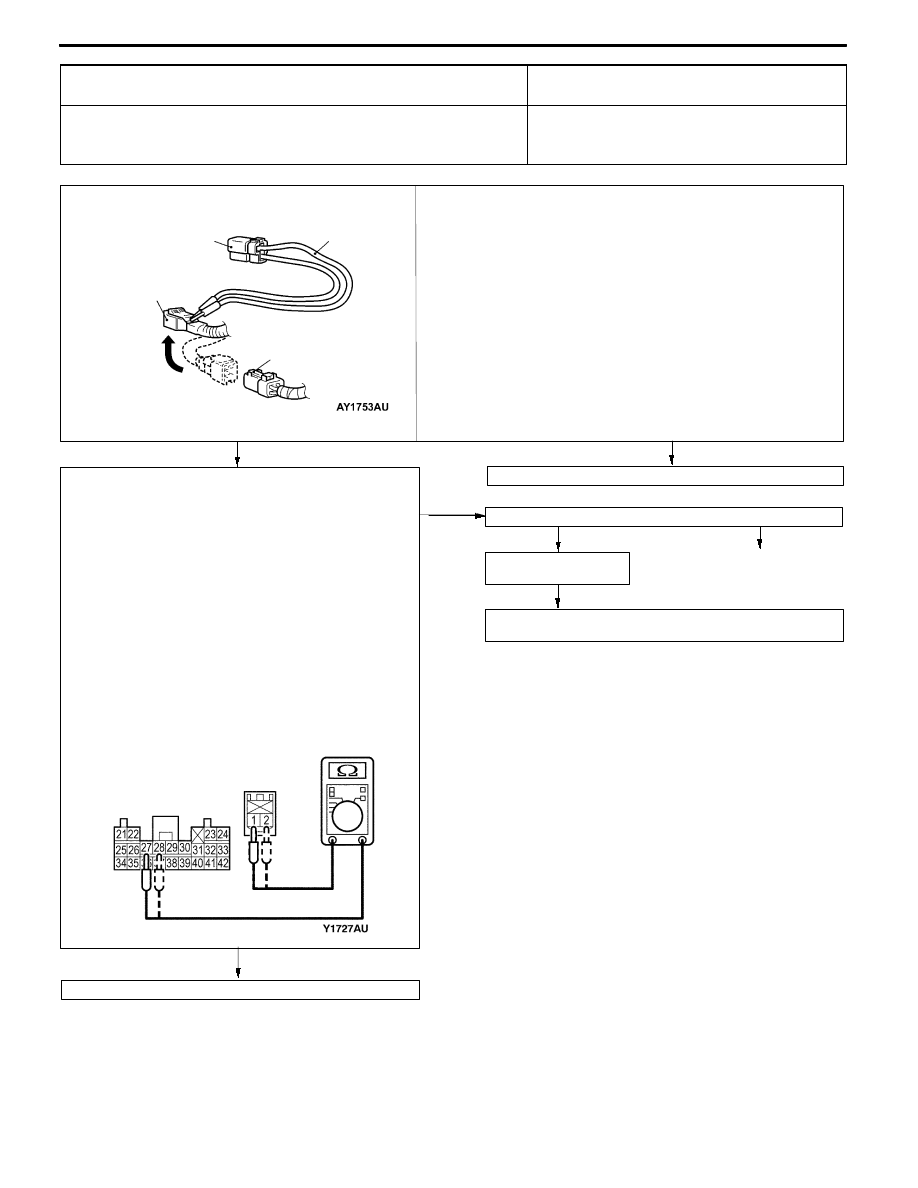

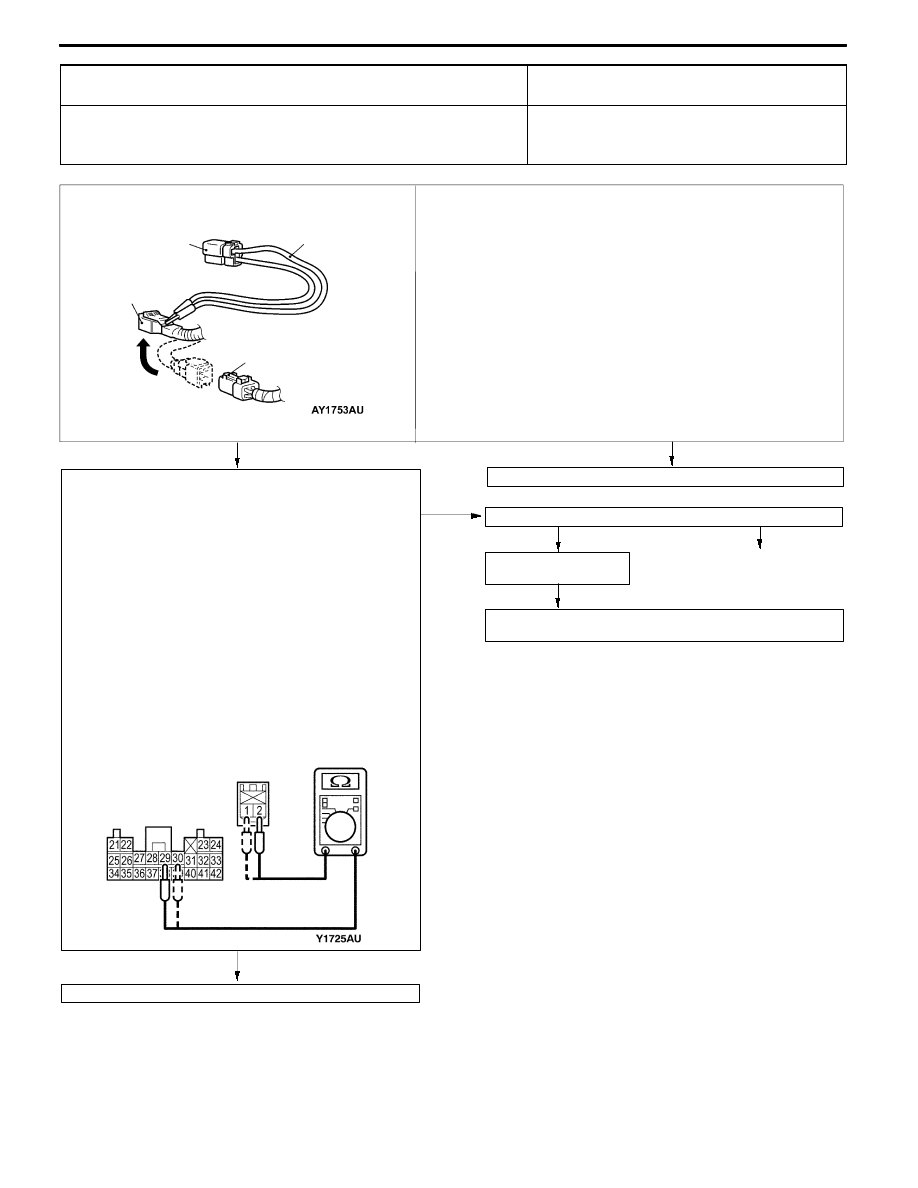

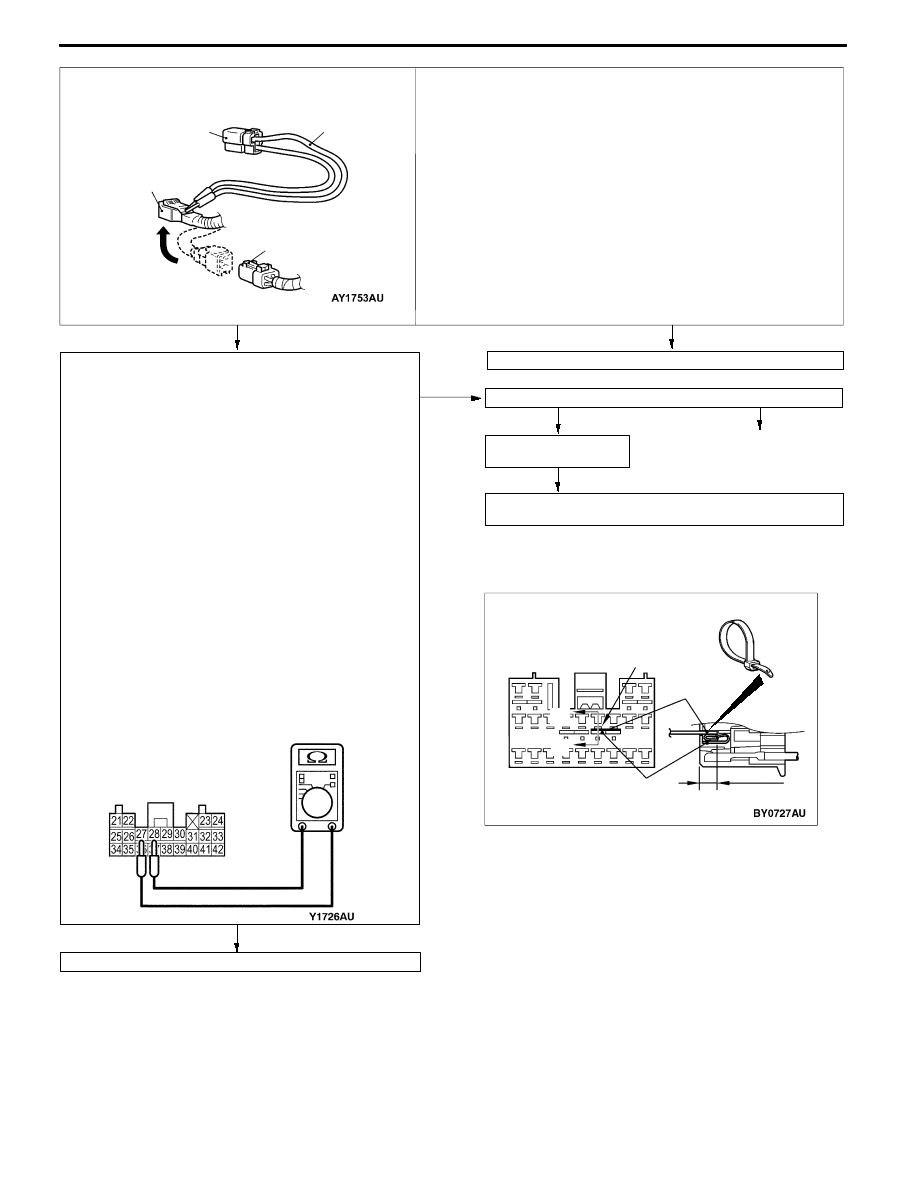

SRS -

Troubleshooting

52B-25

Code No.27 Driver’s seat belt pre-tensioner (squib)

system

Possible Cause

This code is output when open circuit occurs in the SRS-ECU driver’s seat belt

pre-tensioner (squib) circuit.

However, SRS warning lamp goes out when a normal operation is resumed

(diagnosis code is not cleared.)

D

Connector improper contact

D

Open in the driver’s seat pre-tensioner (squib)

circuit

D

SRS-ECU inoperable

<Check the driver’s seat belt pre-tensioner (squib)>
MUT-II self-diag code
D

Connect the dummy harness (MB991865) to the resistor harness

(MB991866).

D

Disconnect the driver’s seat belt pre-tensioner connector D-28*

1

and

D-26*

2

and insert the resistor harness (MB991866) behind the harness

side connector.

Caution

Do not directly insert a probe or other devices at the front of the

connector to avoid a possible decrease in the contact pressure.

D

Connect the negative (-) terminal of the battery

D

Check the diagnosis code again after erasing the memory.

Is code No.27 output?

YES

NO

Replace the driver’s seat belt pre-tensioner.

Replace the SRS-ECU.

Check the trouble

symptoms.

NG

Check the harness between the driver’s seat belt pre-tensioner

and the SRS-ECU, and repair if necessary.

NG

OK

OK

NG

Correct

Check connector: D-28

*

1

,

D-26

*

2

, C-133

*

1

, C-112

*

2

, C-124

Driver’s seat belt

pre-tensioner connector

<Check the circuit between the SRS-ECU and the driver’s

seat belt pretensioner>

Measure at the SRS-ECU connector C-41, the driver’s seat

belt pre-tensioner connector D-28*

1

and D-26

*2

.

D

Disconnect the SRS-ECU connector C-41 , the driver’s

seat belt pre-tensioner connector D-28*

1

and D-26*

2

, and

then measure at the harness side.

D

Continuity check between the following terminals
Connector C-41

D-28*

1

,

D-26*

2

29

–

2

30

–

1

Caution

Do not directly insert a probe or other devices at the

front of the connector to avoid a possible decrease in

the contact pressure.

OK: Continuity (2Ω or less)

Resistor harness

(MB991866)

Dummy resistor

(MB991865)

resistance (3Ω)

Instrumental panel

wiring harness

Connector C-41

D-28*

1

,

D-26*

2

connector

NOTE

*1: L.H. drive vehicles

*2: R.H. drive vehicles

SRS -

Troubleshooting

52B-26

Code No.28 Front passenger’s seat belt pre-tensioner

(squib) system

Possible Cause

This code is output when short circuit occurs between terminals of the

SRS-ECU front passenger’s seat belt pre-tensioner (squib) circuit.

However, SRS warning lamp goes out when a normal operation is resumed

(diagnosis code is not cleared.)

D

Connector engagement faulty or short bar faulty*

D

Short circuit between terminals of the front

passenger’s seat belt pre-tensioner (squib) circuit

D

Faulty connector

D

SRS-ECU inoperable

NOTE

*: The connector of the squib circuit contains a short bar (short-circuiting the positive (+) cable and the

negative (-) cable to avoid an erroneous deployment caused by static electricity when a connector is

not connected). Thus, when a connector is connected, the short bar may not be released due to improper

engagement of the connector or faulty connector as shown in the illustration below. Disconnect the connector

as shown in the illustration below, then reconnect it. Check that a diagnosis code is output again after

erasing the memory. If the diagnosis code is not output, the above-mentioned code is output due to

improper engagement of the connector.

C-41

C-133

*

1

,

C-112

*

2

D-28

*

1

,

D-26

*

2

SRS-ECU

Front passenger’s seat

belt pre-tensioner

NOTE

*1: L.H. drive vehicles

*2: R.H. drive vehicles

SRS -

Troubleshooting

52B-27

YES

NO

Replace the front passenger’s seat belt pre-tensioner.

<Check the front passenger’s seat belt pre-tensioner (squib)>
MUT-II self-diag code
D

Connect the dummy harness (MB991865) to the resistor harness

(MB991866).

D

Disconnect the front passenger’s seat belt pre-tensioner connector

D-28*

1

and D-26*

2

and insert the resistor harness (MB991866) behind

the harness side connector.

Caution

Do not directly insert a probe or other devices at the front of the

connector to avoid a possible decrease in the contact pressure.

D

Connect the negative (-) terminal of the battery

D

Check the diagnosis code again after erasing the memory.

Is code No.28 output?

Replace the SRS-ECU.

Check the trouble

symptoms.

NG

Check the harness between the front passenger’s seat belt

pre-tensioner and the SRS-ECU, and repair if necessary.

NG

Figure A

Short bar

Front view of SRS-ECU

connector C-41

(harness side)

OK

NG

Correct

Check connector: D-28*

1

, D-26

*2

, C-133*

1

, C-112

*2

, C-41

<Check the circuit between the SRS-ECU and the front

passenger’s seat belt pre-tensioner>

Measure at the SRS-ECU connector C-41.
D

Disconnect the SRS-ECU connector C-41.

D

Disconnect the front passenger’s seat belt pre-tensioner

connector D-28

*1

and D-26

*2.

Caution

Disconnect the connector and short-circuit the squib

circuit before releasing the short bar of the SRS-ECU

connector in the following operation.

D

Cable bands between terminals 27, 28 and the short bar

(width:3 mm, thickness:0.5 mm) between terminals 11 and

12 and the short bar, and release the short bar.

(See Figure A.)

Caution

As the short bar may not be releasable if inserted

insufficiently, insert more than 4 mm.

D

Measure at the harness side

D

Continuity check between terminals 27 and 28

Caution

Do not directly insert a probe or other devices at the

front of the connector to avoid a possible decrease in

the contact pressure.

OK: No continuity

Terminal

Cable

band and etc.

Section

A - A

A

A

4 mm or more

Resistor harness

(MB991866)

Dummy resistor

(MB991865)

resistance (3Ω)

Instrumental panel

wiring harness

Front passenger’s seat belt

pre-tensioner connector

Connector C-41

OK

NOTE

*1: L.H. drive vehicles

*2: R.H. drive vehicles

SRS -

Troubleshooting

52B-28

Code No.29 Front passenger’s seat belt pre-tensioner

(squib) system

Possible Cause

This code is output when open circuit occurs in the SRS-ECU front passenger’s

seat belt pre-tensioner (squib) circuit.

However, SRS warning lamp goes out when a normal operation is resumed

(diagnosis code is not cleared.)

D

Open in the front passenger’s seat pre-tensioner

(squib) circuit

D

Connector improper contact

D

SRS-ECU inoperable

<Check the circuit between the SRS-ECU and the front

passenger’s seat belt pre-tensioner>

Measure at the SRS-ECU connector C-41 , the front

passenger’s seat belt pre-tensioner connector D-28*

1

and

D-26*

2

.

D

Disconnect the SRS-ECU connector C-41 , the front

passenger’s seat belt pre-tensioner connector D-28*

1

and

D-26*

2

, and then measure at the harness side.

D

Continuity check between the following terminals
Connector C-41

D-28*

1

, Connector D-26*

2

28

–

2

27

–

1

Caution

Do not directly insert a probe or other devices at the

front of the connector to avoid a possible decrease in

the contact pressure.

OK: Continuity (2Ω or less)

YES

NO

Replace the front passenger’s seat belt pre-tensioner.

<Check the front passenger’s seat belt pre-tensioner (squib)>
MUT-II self-diag code
D

Connect the dummy harness (MB991865) to the resistor harness

(MB991866).

D

Disconnect the front passenger’s seat belt pre-tensioner connector

D-28*

1

and D-26*

2

and insert the resistor harness (MB991866) behind

the harness side connector.

Caution

Do not directly insert a probe or other devices at the front of the

connector to avoid a possible decrease in the contact pressure.

D

Connect the negative (-) terminal of the battery

D

Check the diagnosis code again after erasing the memory.

Is code No.29 output?

Replace the SRS-ECU.

Check the trouble

symptoms.

NG

Check the harness between the front passenger’s seat belt

pre-tensioner and the SRS-ECU, and repair if necessary.

NG

OK

OK

NG

Correct

Check connector: D-28*

1

, D-26*

2

, C-133*

1

, C-112*

2

, C-41

Resistor harness

(MB991866)

Dummy resistor

(MB991865)

resistance (3Ω)

Instrumental panel

wiring harness

Front passenger’s seat belt

pre-tensioner connector

Connector C-41

Connector D-28*

1

, D-26*

2

NOTE

*1: L.H. drive vehicles

*2: R.H. drive vehicles
