INTERIOR -

Front Floor Console

52A-11

REMOVAL AND INSTALLATION

Pre-removal and Post-installation Operation

Removal and Installation of Rear Floor Console

(Refer to P.52A-12.)

<R.H. DRIVE VEHICLE>

3

4

5

6

7

8

9

1

2

10

12

11

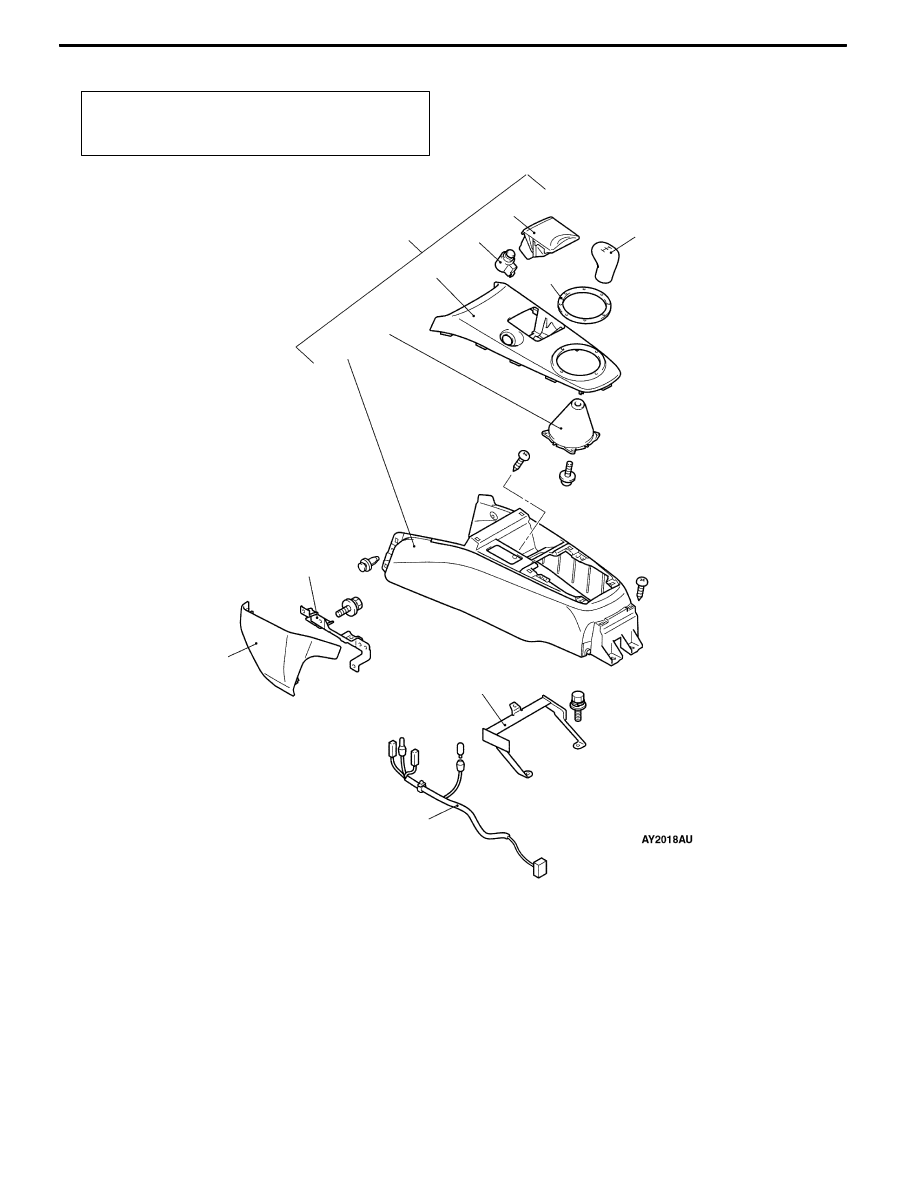

Removal steps

1. Console side cover

2. Shift lever knob

3. Front floor console assembly

4. Front floor console panel

5. Cigarette lighter

6. Ashtray

7. Shift lever cover

8. Shift lever panel garnish

9. Front floor console

10. Harness

11. Console side cover bracket

12. Front floor console bracket

INTERIOR -

Rear Floor Console

52A-12

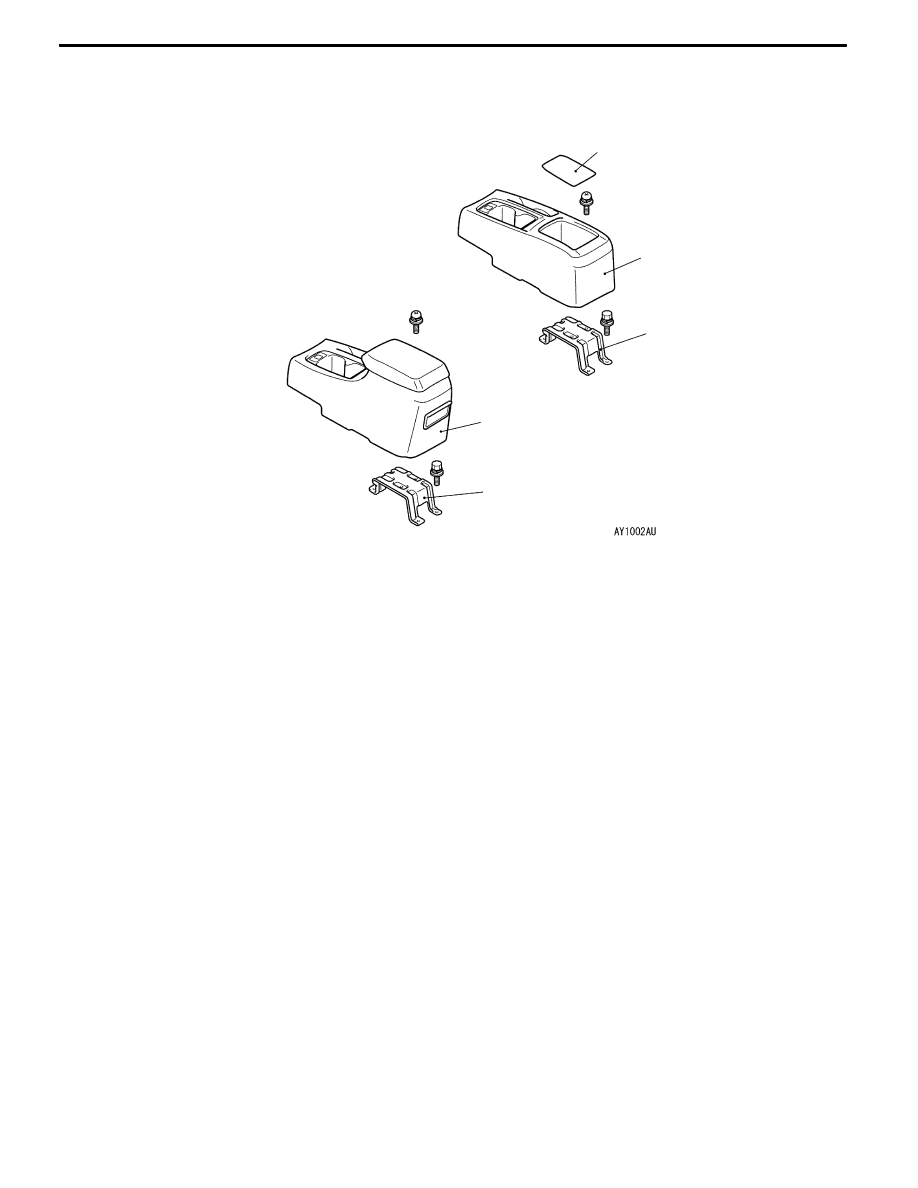

REAR FLOOR CONSOLE

REMOVAL AND INSTALLATION

1

3

2

2

<Type A>

<Type B>

3

Removal steps

1. Console box mat

2. Rear console assembly

D

Rear seat cushion assembly

(Refer to P.52A-22.)

D

Front scuff plate

(Refer to P.52A-15.)

D

Rear scuff plate (Refer to P.52A-15.)

D

Center pillar trim, lower

(Refer to P.52A-15.)

D

Floor carpet

3. Rear console bracket

INTERIOR -

Rear Floor Console

52A-13

DISASSEMBLY AND REASSEMBLY

1

2

3

4

5

6

7

8

9

10

2

<Type A>

<Type B>

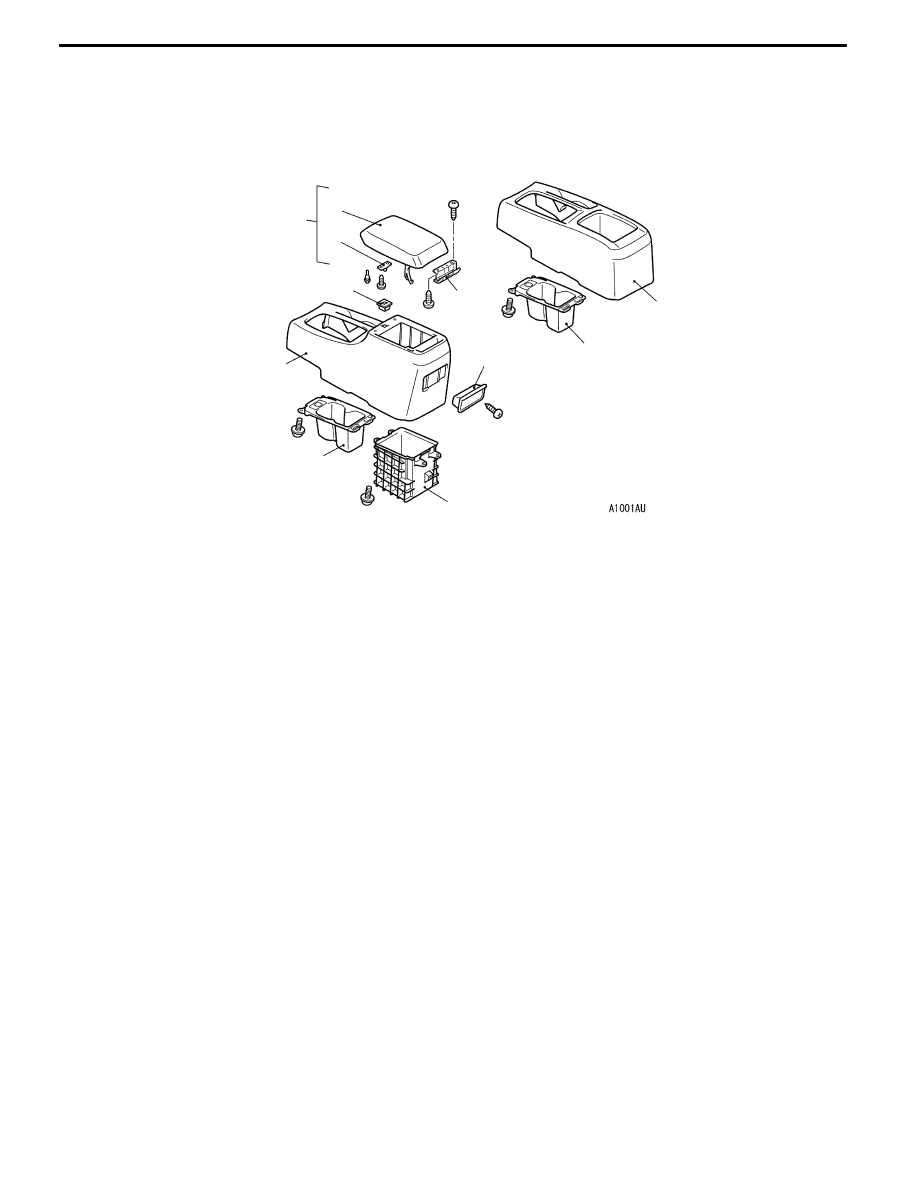

Disassembly steps

1. Ashtray

2. Cup holder

3. Hole lock

4. Rear floor console

A

A"

5. Console lid assembly

6. Console lid

7. Lower lid striker

8. Hinge bracket

9. Box

10. Rear floor console

INTERIOR -

Rear Floor Console

52A-14

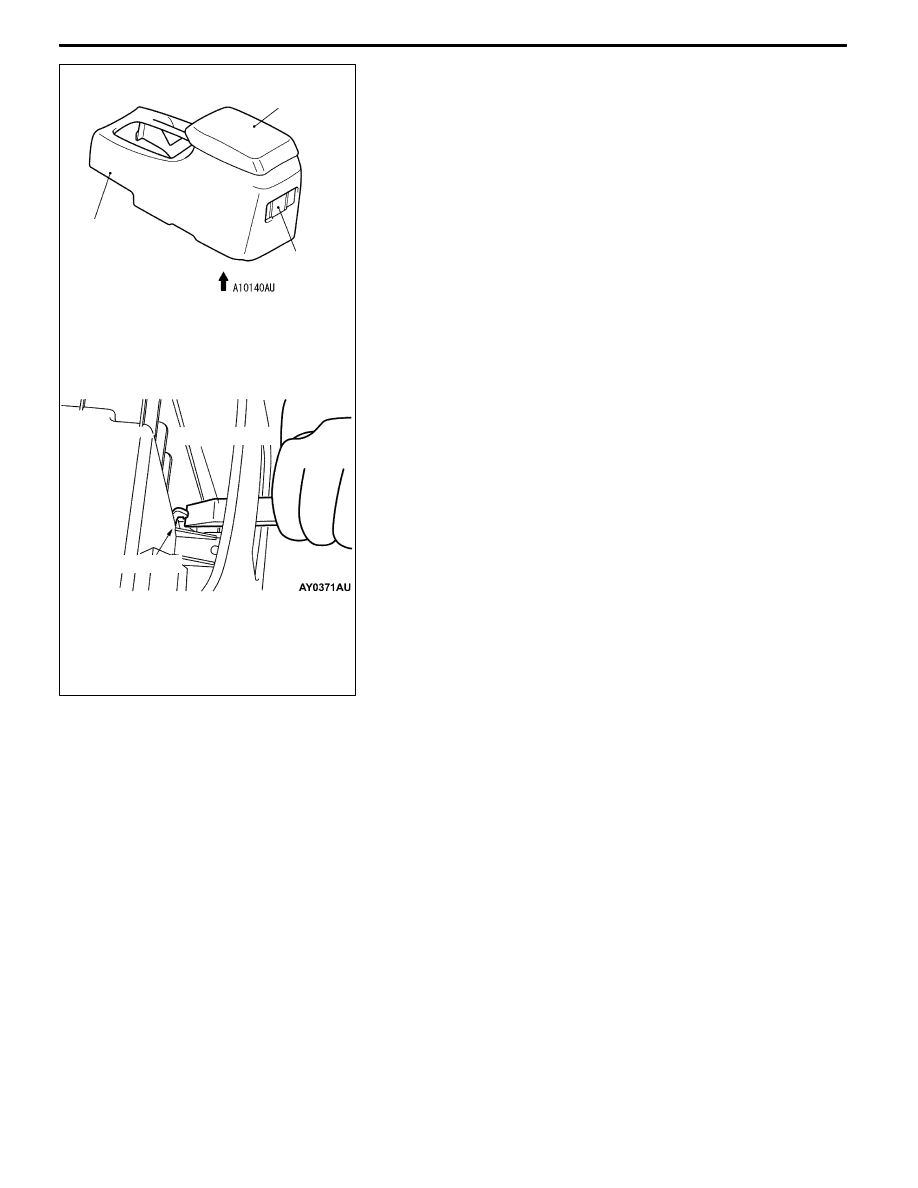

DISASSEMBLY SERVICE POINT

A

A" REMOVAL OF CONSOLE LID ASSEMBLY

Insert the special tool into the hinges of the console lid

assembly and the rear floor console through the ashtray

mounting hole to pry for removal.

Console lid assembly

Ashtray

mounting

hole

Rear floor

console

MB990784

Hinges

View A

View A
