INTERIOR -

Special Tool/Instrument Panel

52A-3

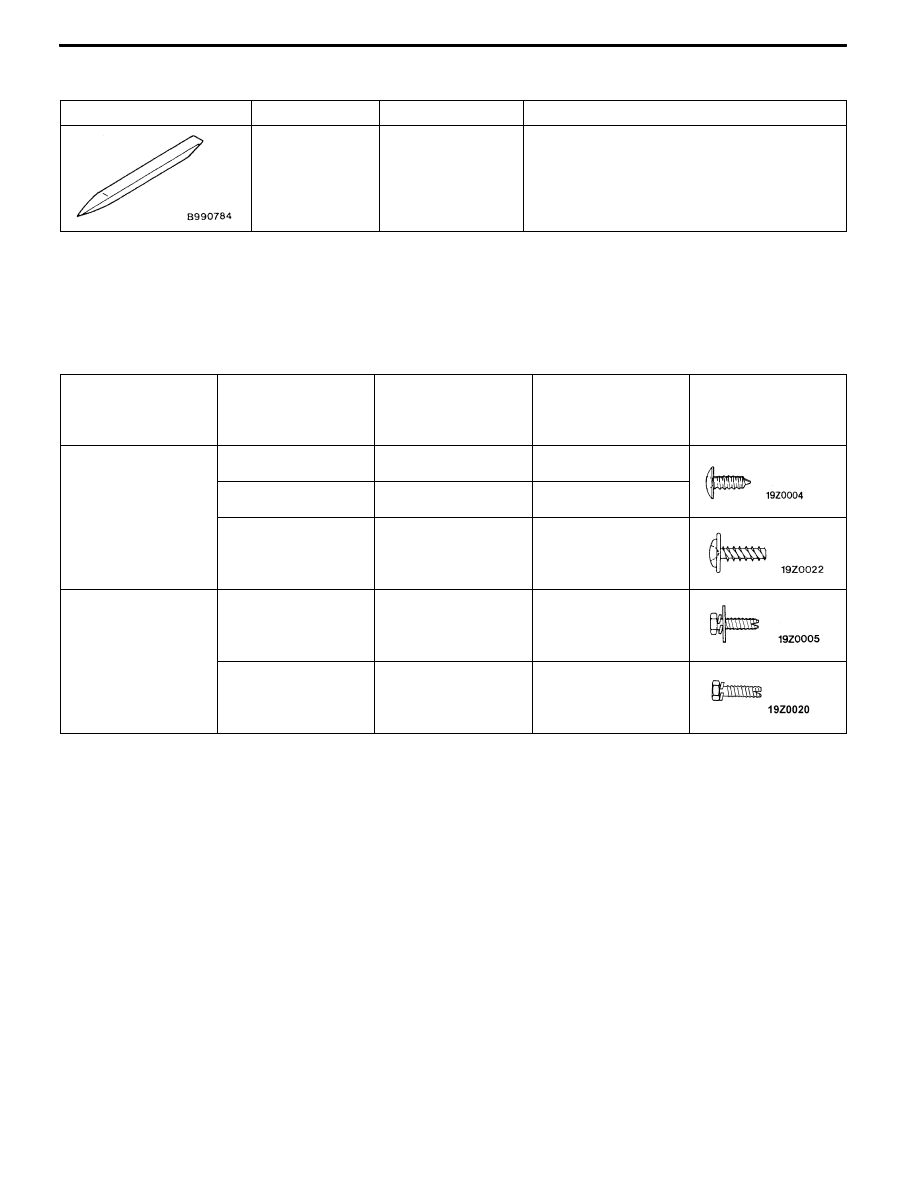

SPECIAL TOOL

Tool

Number

Name

Application

MB990784

Ornament remover

Removal of switches and trims

INSTRUMENT PANEL

REMOVAL AND INSTALLATION

The following bolts and screws are used for installing the instrument panel.

Bolts and screws are indicated as marks shown in the illustration in the sections of “Removal and Installation”

and “Disassembly and Reassembly.”

Name

Mark

Dimensions mm

(screw diameter x

screw length)

Color

Shape

Tapping screw

a

5 × 16

Black

b

5 × 16

-

c

5 × 12

-

Bolt with washer

d

6 × 16

-

e

6 × 12

-

INTERIOR -

Instrument Panel

52A-4

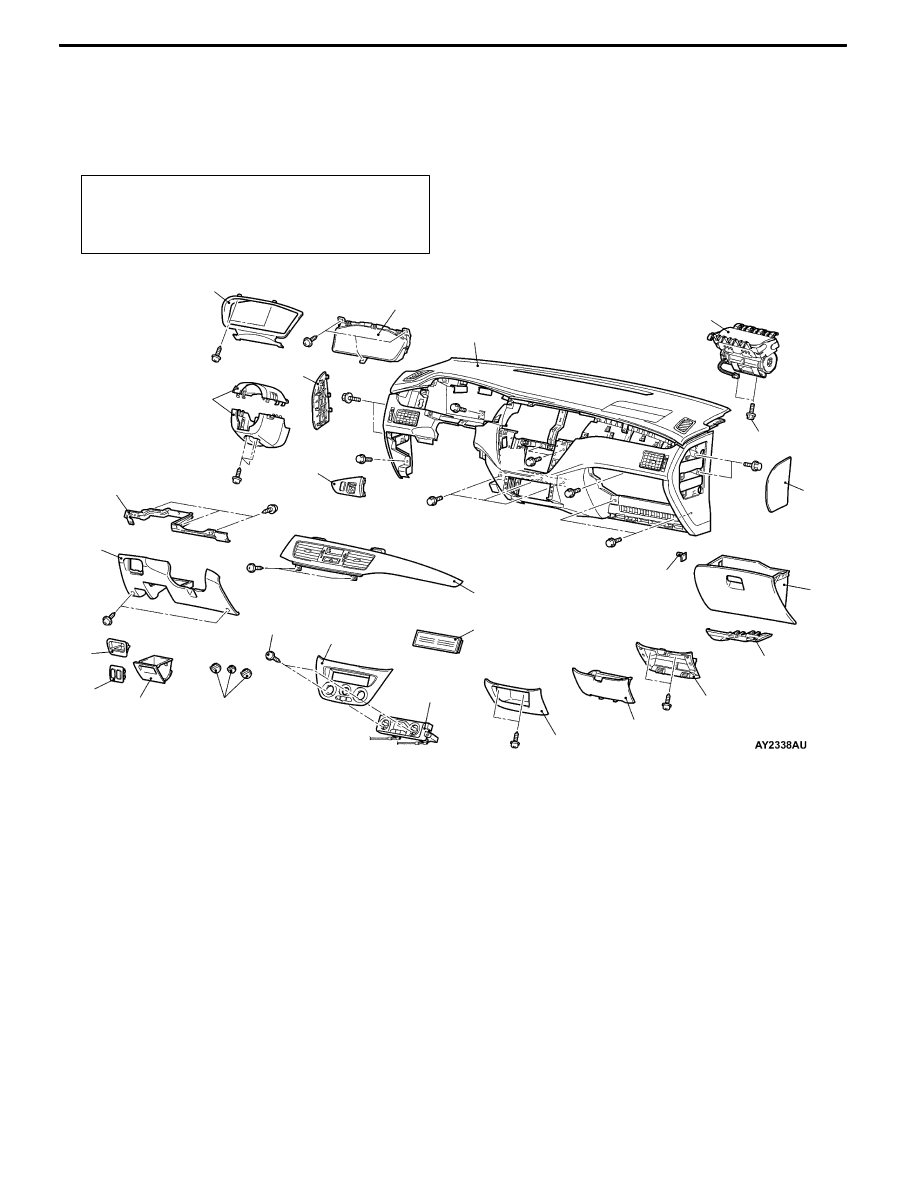

<L.H. DRIVE VEHICLE>

Caution: SRS

1. Refer to GROUP 52B-SRS Service Precautions and Air bag Module and Clock Spring before

removing the passenger side air bag module.

2. Do not subject the SRS-ECU to any shocks when removing or installing the instrument panel.

Pre-removal and Post-installation Operation
D

Removal and Installation of Front Pillar Trim (Refer

to P.52A-15.)

D

Food Opener Lever (Refer to GROUP42.)

22

22

23

19

20

24

18

17

11

12

10

6

7

13

15

4

16

8

9

5

21

14

1

3

2

b

b

d

d

c

b

d

d

b

d

d

a

d

c

a

d

a

25

d

Removal steps

1. Column cover

2. Meter bezel

3. Combination meter

4. Instrument panel ornament

5. Under cover

6. Box <Vehicle with box>

7. Switch panel

<Vehicle with switch panel>

8. Side box

9. Lower frame

10. Heater control knob

11. Heater control assembly mounting

screw

12. Center panel

13. Heater control panel assembly

14. Radio plug

15. Center air outlet panel

16. Center lower box <RS-Ⅱ>

17. Center lower case <RS-Ⅱ>

18. Center lower box <RS>

19. Stopper

20. Glove box

21. Harness cover

22. Instrument panel side cover

23. SRS front passenger’s air bag module

mounting bolt

D

Steering column shaft mounting bolt

(Refer to GROUP37A – Steering

Wheel and Shaft.)

24. Instrument panel assembly

A

A"

25. SRS front passenger’s air bag module

INTERIOR -

Instrument Panel

52A-5

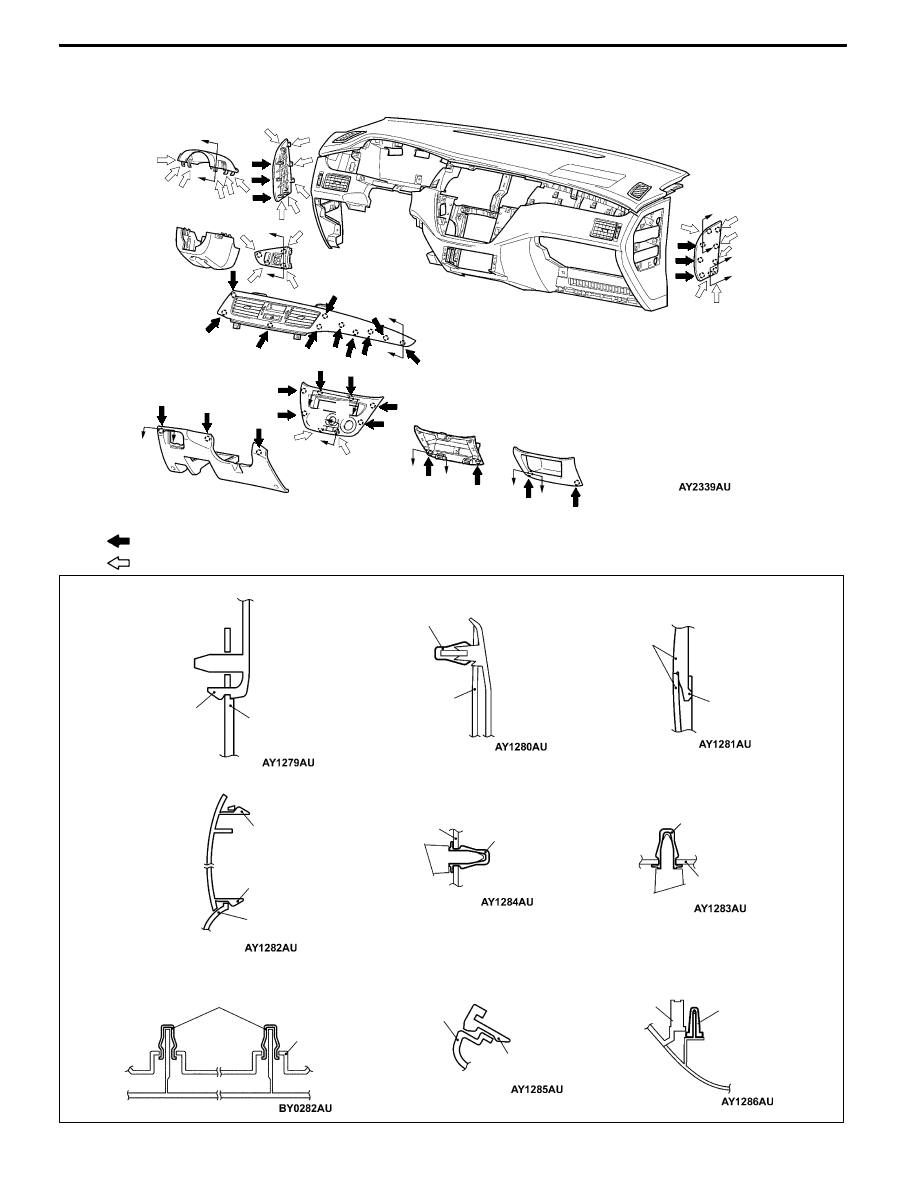

CLIP AND CLAW POSITIONS

NOTE
(1)

: Clip positions

(2)

: Claw positions

Section B - B

Section D - D

Section E - E

Section F - F

Instrument panel

Clip

Instrument panel

Clip

Claw

Clip

Instrument panel

Instrument panel

Clip

Claw

Instrument panel

Section G - G

Section H - H

Claw

Claw

Instrument panel

Section A - A

Section I - I

Instrument panel

Clip

A

A

B

B

C

C

D

D

E

E

F

F

G

H

H

I

I

I

I

Section C - C

Claw

Column cover

Instrument panel

G

INTERIOR -

Instrument Panel

52A-6

REMOVAL SERVICE POINT

A

A" SRS FRONT PASSENGER’S AIR BAG MODULE

REMOVAL

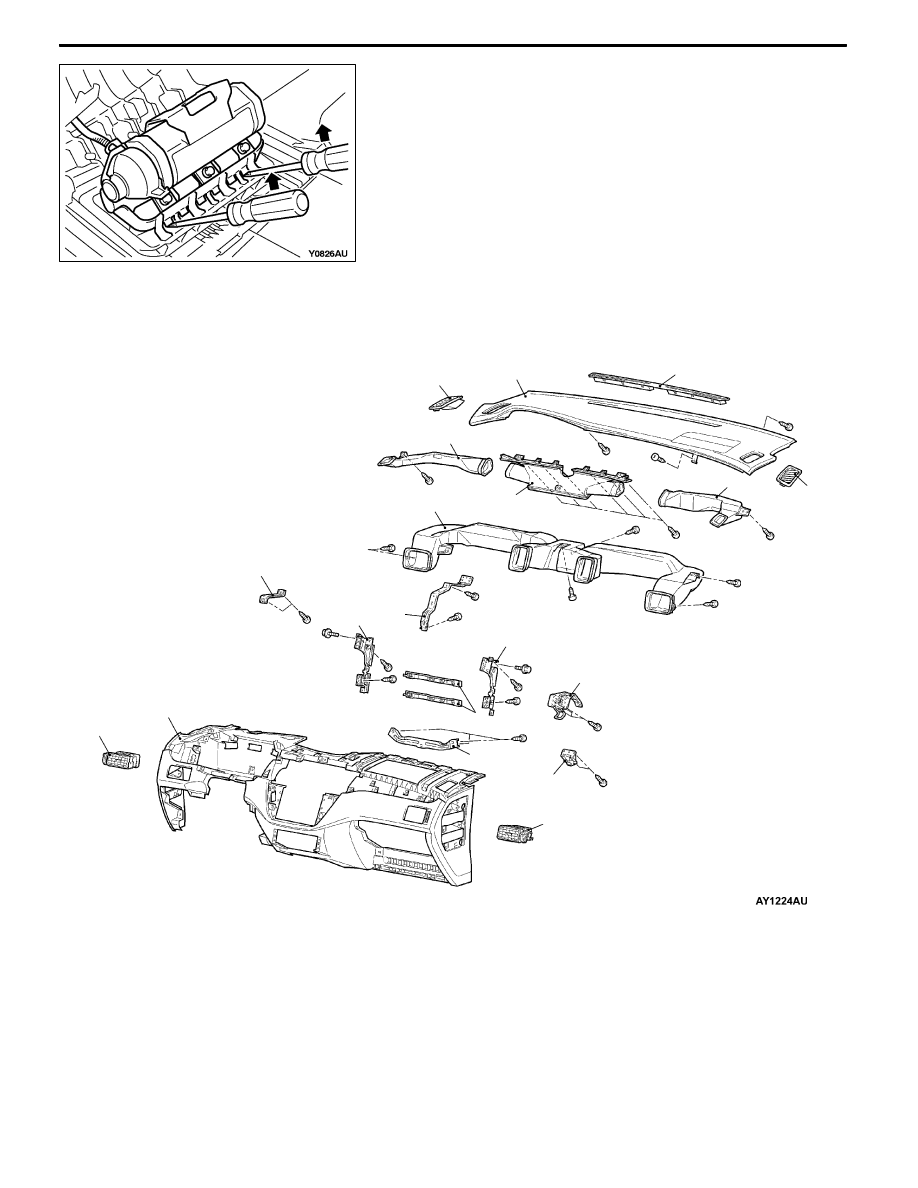

Insert the flat tipped screw driver into the position shown

in the illustration and pull up the screw driver to disengage

the claws for removal of the front passenger’s air bag module.
Caution

1. Do not damage the claws of the hinge when removing

the front passenger’s air bag module.

2. Store the removed front passenger’s air bag module

facing the deployed side upward in a clean and dry

place.

DISASSEMBLY AND REASSEMBLY

1

2

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

c

c

c

c

c

c

c

c

e

e

c

c

c

c

c

c

c

12

14

c

c

c

c c

c

Disassembly steps

1. Instrument panel upper support

2. Side defroster duct

3. Center defroster duct

4. Distribution duct

5. Driver side upper bracket

6. Center upper reinforcement

7. Instrument panel center reinforcement

8. Bridge reinforcement

9. Center lower reinforcement

10. Glove box striker

11. Instrument panel pad

12. Side demister

13. Defroster garnish

14. Side air outlet assembly

15. Instrument panel
