BASIC BRAKE SYSTEM -

Disc Brake

35A-23

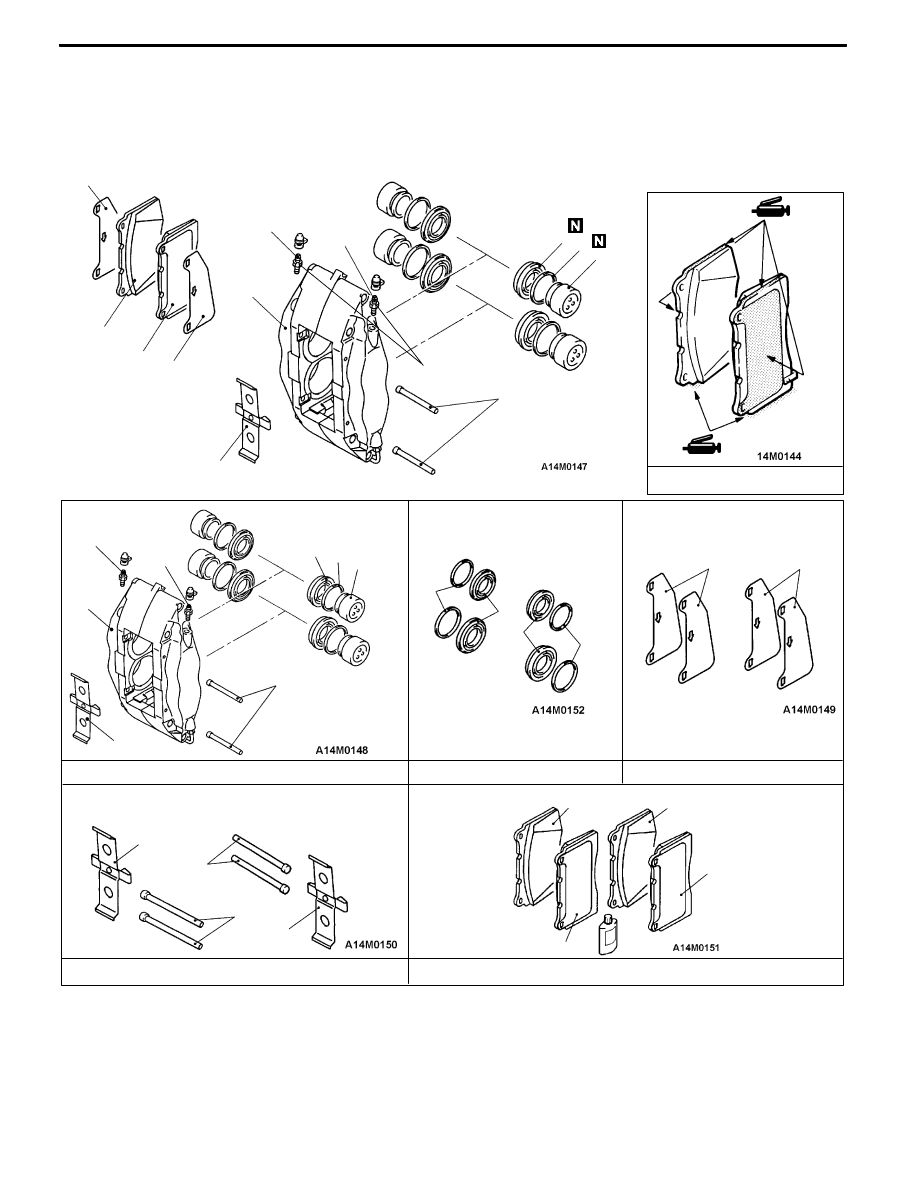

Front <Brembo disc brake>

Caution

Take care not to contact the parts or tools to the caliper because the paint of caliper will be scratched.

And if there is brake fluid on the caliper, wipe out quickly.

9

4

1

2

4

5

6

8

9

Brake caliper kit

Pad set

Seal and boot kit

5

5

2

3

1

10

8

7

6

3

9

9

7

Clip set

Shim set

6

10

6

3

7

5

7

2

1

2

1

4

Grease: Repair kit grease

14 ± 2 N·m

Disassembly steps

1. Pin

2. Cross spring

3. Pad and wear indicator assembly

4. Pad assembly

5. Shim

6. Air bleeder screw

A

A"

7. Piston boot

A

A"

8. Piston

A

B"

9. Piston seal

10. Caliper body

BASIC BRAKE SYSTEM -

Disc Brake

35A-24

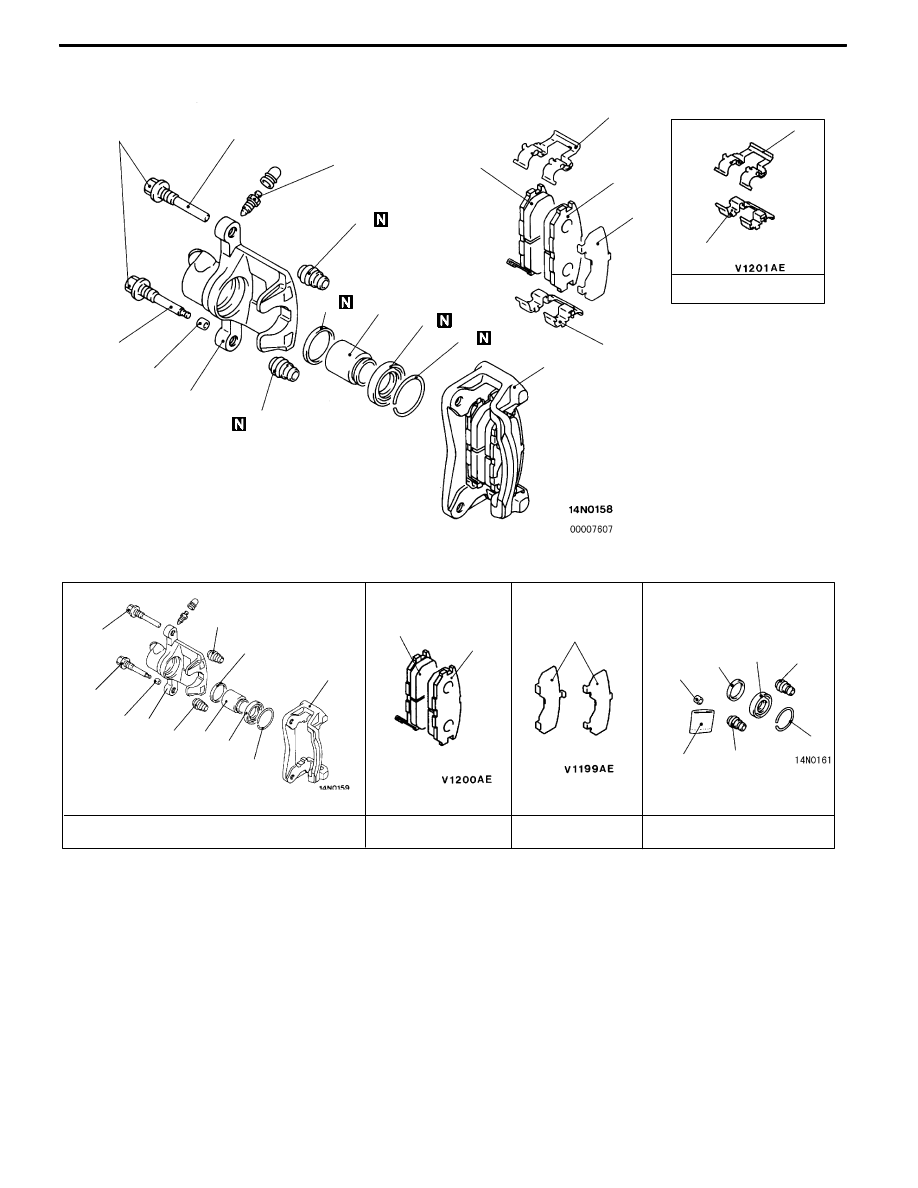

Rear <Except for Brembo disc brake>

11

12

13

4

1

2

5

6

8

9

Brake caliper kit

Pad set

Seal and boot kit

5

5

2

3

5

1

10

8

7

6

3

9

12

9

7

Clip set

14

Shim set

11

10

6

3

14

14

14

13

44 ± 5 N·m

7.9 ± 0.9 N·m

5

5

7

Grease

4

Disassembly steps

"

AA 1. Guide pin

"

AA 2. Lock pin

3. Bushing

4. Caliper support (including pad, clip,

and shim)

5. Pin boot

6. Boot ring

A

A"

7. Piston boot

A

A"

8. Piston

A

B"

9. Piston seal

10. Caliper body

11. Pad and wear indicator assembly

12. Pad assembly

13. Outer shim

14. Clip

BASIC BRAKE SYSTEM -

Disc Brake

35A-25

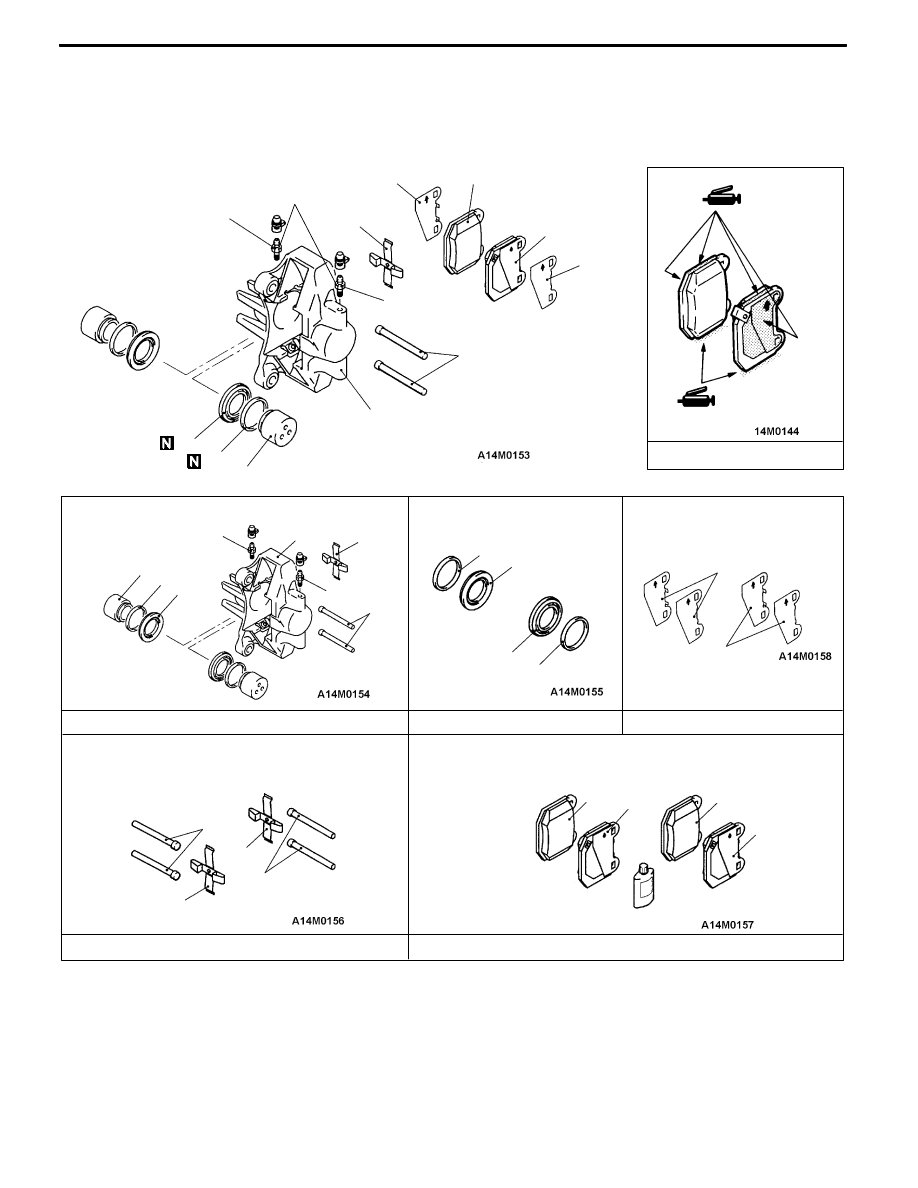

Rear <Brembo disc brake>

Caution

Take care not to contact the parts or tools to the caliper because the paint of caliper will be scratched.

And if there is brake fluid on the caliper, wipe out quickly.

9

4

1

2

4

5

6

8

9

Brake caliper kit

Pad set

Seal and boot kit

5

5

2

3

1

10

8

7

6

3

9

9

7

Clip set

Shim set

6

10

6

3

7

5

7

2

1

2

1

4

Grease: Repair kit grease

14 ± 2 N·m

Disassembly steps

1. Pin

2. Cross spring

3. Pad and wear indicator assembly

4. Pad assembly

5. Shim

6. Air bleeder screw

A

A"

7. Piston boot

A

A"

8. Piston

A

B"

9. Piston seal

10. Caliper body

BASIC BRAKE SYSTEM -

Disc Brake

35A-26

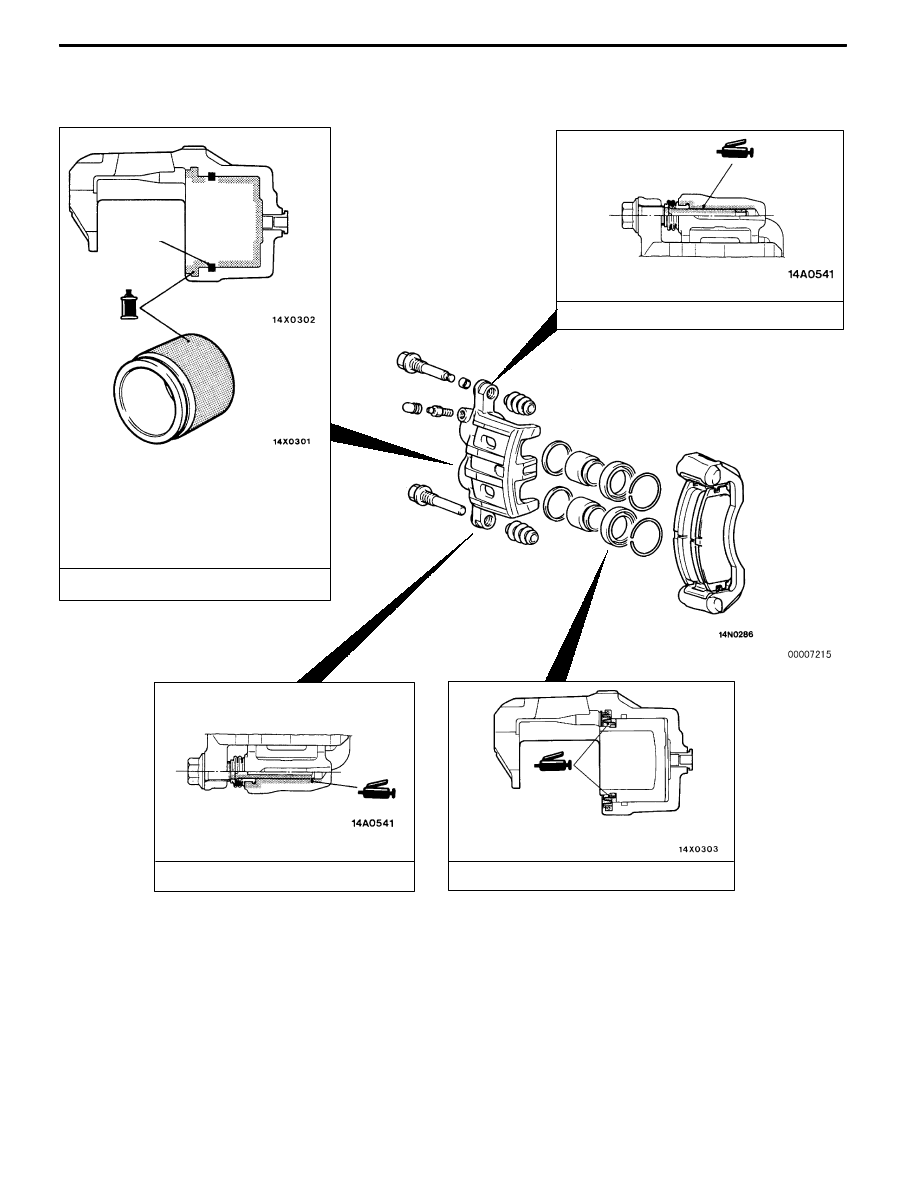

LUBRICATION POINTS <Except for Brembo disc brake>

Piston seal

Grease: Repair kit grease

Caution

The piston seal inside the

seal and boot kit is coated

with special grease, so do

not wipe this grease off.

Brake fluid: DOT3 or DOT4

Grease: Repair kit grease

Grease: Repair kit grease
