BASIC BRAKE SYSTEM -

General Information

35A-3

GENERAL INFORMATION

The brake system offers high dependability and durability along with improved braking performance and

brake sensitivity.
SERVICE PRECAUTION <VEHICLES WITH BREMBO BRAKING SYSTEM>

Take care not to contact the parts or tools to the caliper because the paint of caliper will be scratched.

SPECIFICATIONS

Items

Specifications

Master cylinder

Type

Tandem type

I.D. mm

26.9

Brake booster

Type

Vacuum type, tandem

Effective dia. of power cylinder mm

205 + 230

Boosting ratio

4.5 (Pedal depressing force: 230 N)

Rear wheel hydraulic

control method

Vehicles with ABS <RS, RS-Ⅱ>

Electronic brake-force distribution (EBD)

control method

Vehicles without ABS <RS>

Proportioning valves

Proportioning valves

Vehicles without ABS

Type

Single type ¢ 2

<Vehicles without ABS>

Decompression ratio

0.25

Front brakes

RS (standard)

Type

Floating caliper, 2 piston, ventilated disc

<RS (standard)>

Disc effective dia. ¢ thickness mm

227 ¢ 24

Wheel cylinder I.D. mm

42.9 (¢2)

Pad thickness mm

10.0

Clearance adjustment

Automatic

Front brakes

<RS (option), RS-II>

Type

4 opposed piston, ventilated disc

<Brembo braking system>

Disc effective dia. ¢ thickness mm

263 ¢ 32

Wheel cylinder I.D. mm

40.0 (¢2), 46.0 (¢2)

Pad thickness mm

10.0

Clearance adjustment

Automatic

Rear brakes

RS (standard)

Type

Floating caliper, 1 piston, ventilated disc

<RS (standard)>

Disc effective dia. ¢ thickness mm

237 ¢ 20

Wheel cylinder I.D. mm

34.9

Pad thickness mm

10.0

Clearance adjustment

Automatic

Rear brakes

<RS (option), RS-II>

Type

2 opposed piston, ventilated disc

<Brembo braking system>

Disc effective dia. ¢ thickness mm

252 ¢ 22

Wheel cylinder I.D. mm

40.0 (¢2)

Pad thickness mm

9.0

Clearance adjustment

Automatic

Brake fluid

DOT3 or DOT4

BASIC BRAKE SYSTEM -

General Information

35A-4

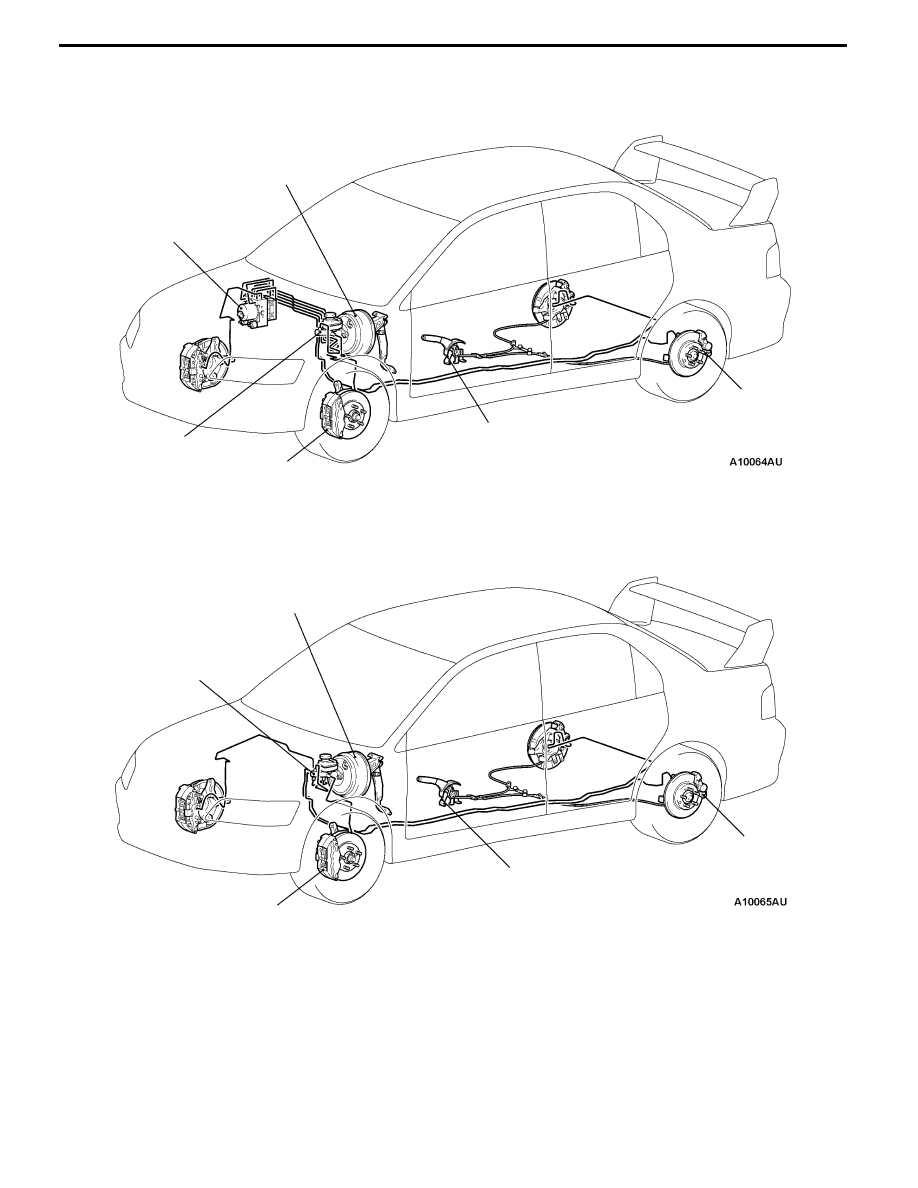

CONSTRUCTION DIAGRAM

<Vehicles with ABS>

Brake booster*

Rear disc brake

Parking brake

Front disc brake

Master cylinder*

Hydraulic unit*

<Vehicles without ABS>

Brake booster*

Rear disc brake

Parking brake

Front disc brake

Master cylinder and

proportioning valves*

NOTE

For R.H. drive vehicles, only the position indicated by the * is symmetrical.

BASIC BRAKE SYSTEM -

Service Specifications

35A-5

SERVICE SPECIFICATIONS

Items

Standard value

Limit

Brake pedal height mm

169.1 - 172.1

-

Brake pedal play mm

3 - 8

-

Brake pedal to floorboard clearance when the brake pedal is depressed mm

90 or more

-

Brake booster push rod protrusion amount mm

8.98 - 9.23

-

Proportioning valve

<Vehicles without ABS>

Split point MPa

2.70 - 3.19

-

<Vehicles without ABS>

Output fluid pressure MPa <Input fluid pressure: 6.86Mpa>

3.68 - 4.17

-

Output fluid pressure difference between left and right MPa

-

0.49

Front disc brake

<RS (standard)>

Pad thickness mm

10.0

2.0

<RS (standard)>

Disc thickness mm

24 0

22 4

Disc thickness mm

24.0

22.4

Disc run-out mm

-

0.03

Drag force N

51 or less

-

Brembo front disc brake

<RS (option) RS II>

Pad thickness mm

10.0

2.0

<RS (option), RS-II>

Disc thickness mm

32 0

29 8

Disc thickness mm

32.0

29.8

Disc run-out mm

-

0.03

Drag force N

69 or less

-

Rear disc brake

<RS (standard)>

Pad thickness mm

10.0

2.0

<RS (standard)>

Disc thickness mm

20 0

18 4

Disc thickness mm

20.0

18.4

Disc run-out mm

-

0.03

Drag force N

69 or less

-

Brembo rear disc brake

<RS (option) RS II>

Pad thickness mm

9.0

2.0

<RS (option), RS-II>

Disc thickness mm

22 0

20 4

Disc thickness mm

22.0

20.4

Disc run-out mm

-

0.03

Drag force N

69 or less

-

Front wheel bearing axial play mm

-

0.06

Rear wheel bearing axial play mm

-

0.05

BASIC BRAKE SYSTEM -

Lubricants/Sealant/Special Tools

35A-6

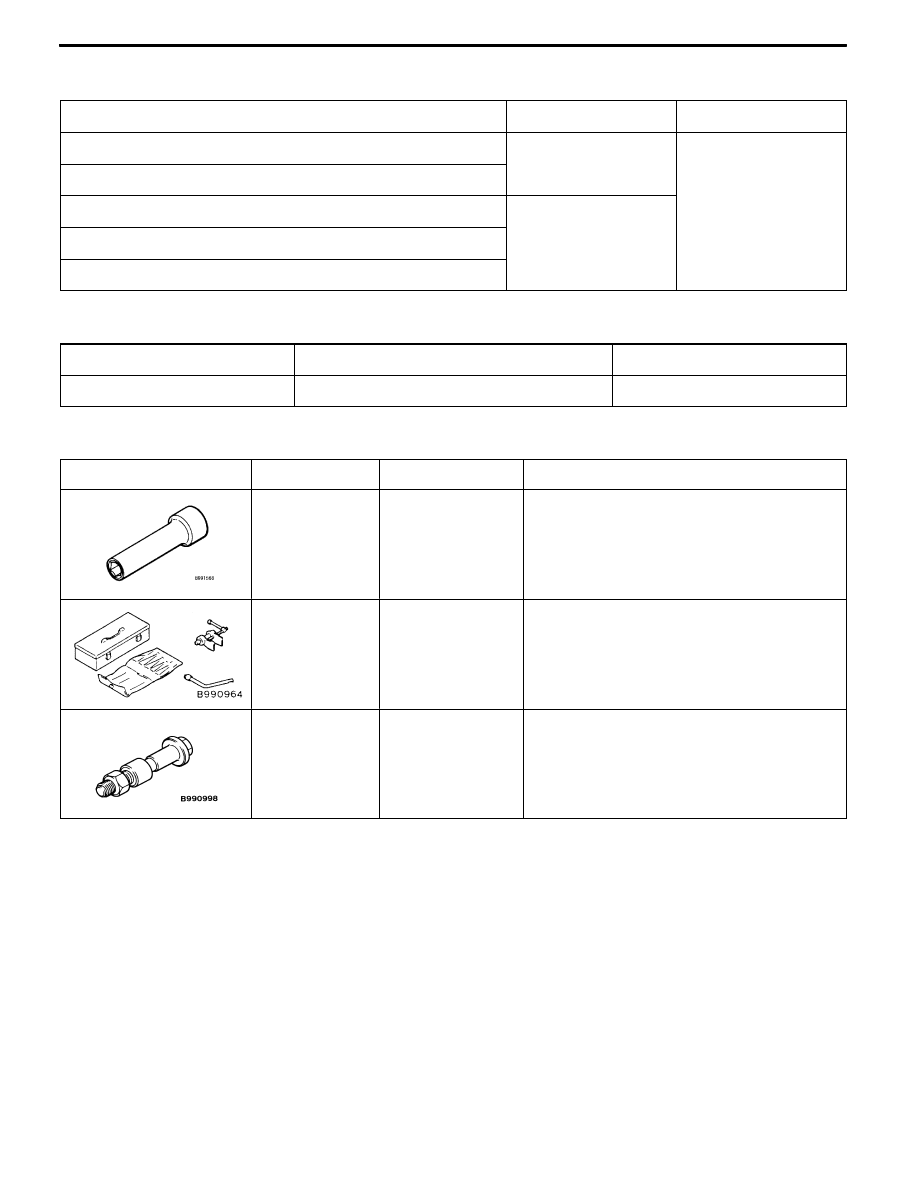

LUBRICANTS

Items

Specified Lubricant

Quantity

Brake fluid

DOT3 or DOT4

As required

Piston, wheel cylinder body

Piston boot, piston seal, shim

Repair kit grease

Guide pin, lock pin, pin boot <Except for Brembo disc brake>

Pad assembly <Brembo disc brake>

SEALANT

Items

Specified sealant

Remarks

Fitting

3M ATD Part No. 8661, 8663 or equivalent

Semi-drying sealant

SPECIAL TOOLS

Tool

Number

Name

Use

MB991568

Push rod adjusting

socket

Adjustment of the brake booster push rod

protrusion amount

A

MB990964
A: MB990520

Brake tool set

Pushing-in of the disc brake piston
D

Disc brake piston pushing-in

MB990998

Front hub remover

and installer

Provisional holding of the wheel bearing
