33A-1

FRONT

SUSPENSION

CONTENTS

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

3

. . . . . . . . . . . . . . . . .

SPECIAL TOOLS

3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

4

. . . . . . . . . . . . . . . . . . . . .

Wheel Alignment Check and Adjustment

4

. . . . . . .

Ball Joint Dust Cover Check

5

. . . . . . . . . . . . . . . . . .

STRUT ASSEMBLY

6

. . . . . . . . . . . . . . . . . . . . . . . . .

LOWER ARM ASSEMBLY

9

. . . . . . . . . . . . . . . . . .

STABILIZER BAR

12

. . . . . . . . . . . . . . . . . . . . . . . . .

CROSSMEMBER BAR

15

. . . . . . . . . . . . . . . . . . . . .

FRONT SUSPENSION -

General Information

33A-2

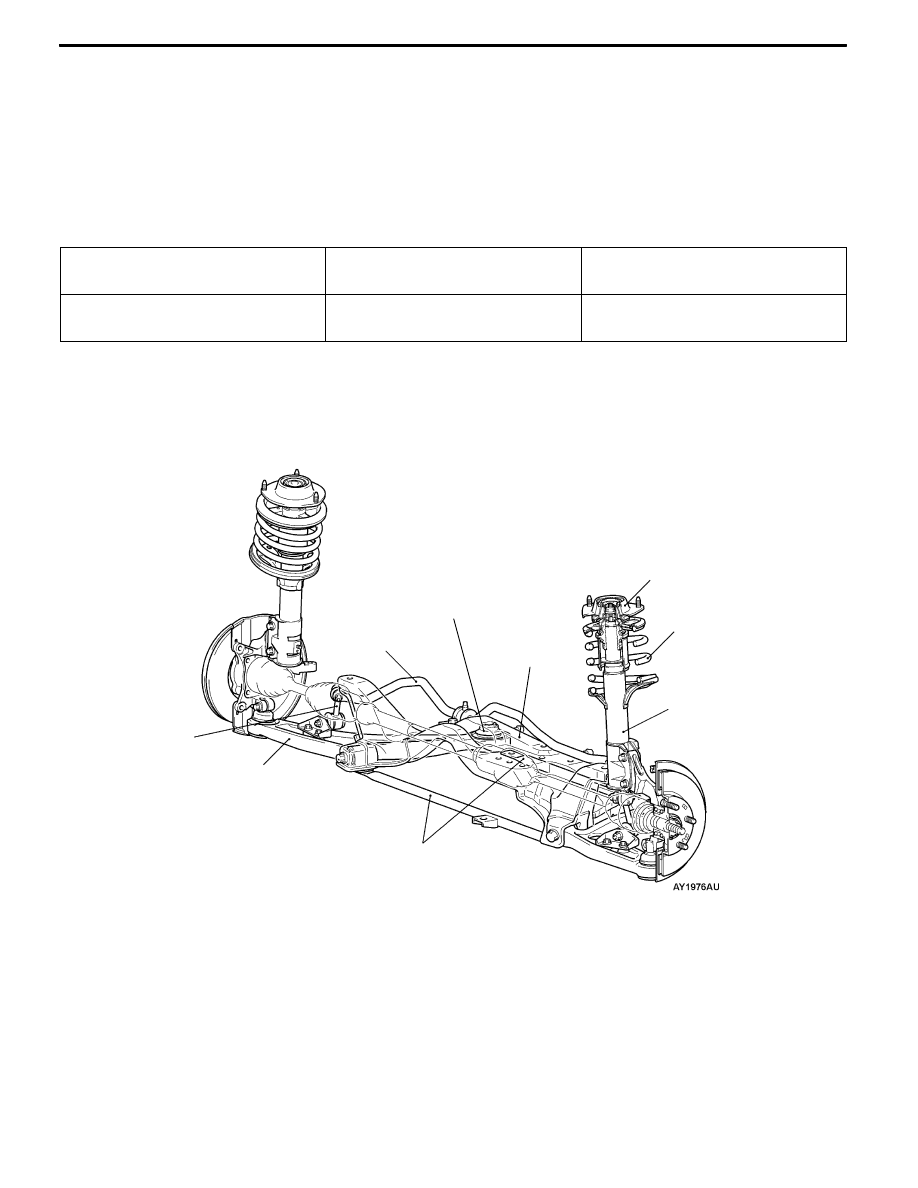

GENERAL INFORMATION

The front suspension is a McPherson strut with

coil spring. The shock absorber is gas-filled

hydraulic double-acting type.

COIL SPRING

Item

RS <Vehicles with steel wheels>,

RS-II

RS <Vehicles with aluminium wheels>

Wire diameter × average

diameter × free length mm

14 × 155 × 281

14 × 155 × 275

CONSTRUCTION DIAGRAM

Stabilizer bar

Coil spring

Strut assembly

(shock absorber)

Crossmember

Lower arm

Strut insulator

Stabilizer link

Crossmember bar

<RS (with aluminium wheels), RS-II>

Lower arm bushing

(pillow ball bushing with rubber

)

FRONT SUSPENSION -

Service Specifications/Special Tools

33A-3

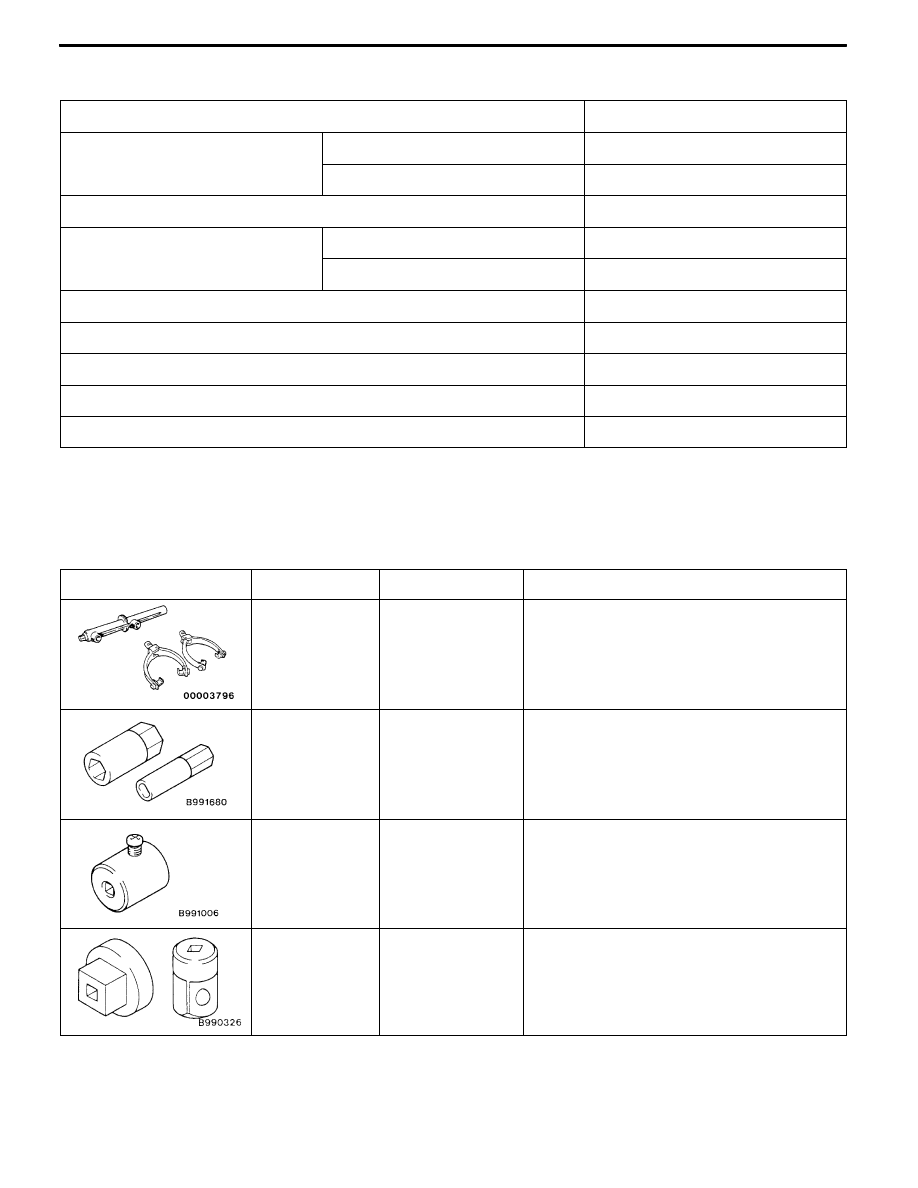

SERVICE SPECIFICATIONS

Items

Standard value

Toe-in

At the centre of tyre tread mm

0 ± 2

Toe-angle (per wheel)

0_00’ ± 05’

Toe-out angle on turns (inner wheel when outer wheel at 20_)

22_00’ ± 1_30’

Steering angle

Inner wheel

31_45’ ± 1_30’

Outer wheel (for reference)

27_15’

Camber (Selectable from 2 options)

-1_00’ ± 30’* or -2_00’ ± 30’*

Caster

3_55’ ± 30’*

Kingpin inclination

13_45’ ± 1_30’

Lower arm ball joint rotation starting torque N·m

0.5 - 3.4

Lower arm pillow ball bushing rotation starting torque N·m

0.5 - 3.0

NOTE

*: difference between right and left wheels: less than 30’

SPECIAL TOOLS

Tools

Number

Name

Use

B

A

A: MB991237

B: MB991238

A: Spring

compressor

body

B: Arm set

Coil spring compression

B

A

MB991680
A: MB991681
B: MB991682

Wrench set
A: Wrench

B: Socket

Strut assembly disassembly and reassembly

MB991006

Preload socket

Lower arm ball joint rotation starting torque

measurement

MB990326

Preload socket

Lower arm pillow ball bushing rotation starting

torque measurement

FRONT SUSPENSION -

Special Tools/On-vehicle Service

33A-4

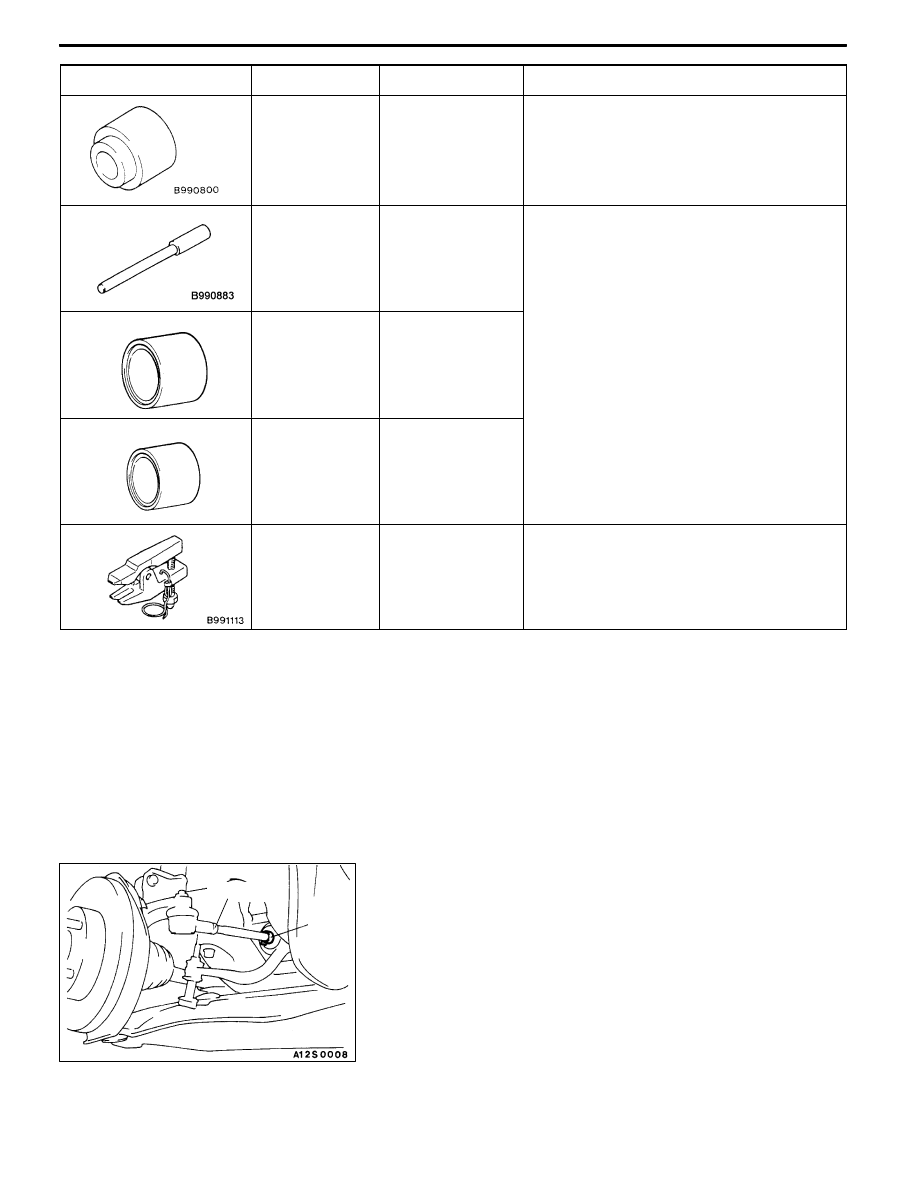

Tools

Use

Name

Number

MB990800

Ball joint remover &

installer

Lower arm ball joint dust cover press-in

MB990651

Bar

Lower arm pillow ball bushing removal and

press-fitting

MB990816

Bushing remover &

installer base

MB991576

Base

MB990635,

MB991113

or

MB991406

Steering

linkage

puller

Tie rod end and knuckle disconnection

ON-VEHICLE SERVICE

WHEEL ALIGNMENT CHECK AND

ADJUSTMENT

Measure the wheel alignment with the vehicle parked on a

level surface.

The front suspension, steering system, and wheels should be

serviced to normal condition prior to measurement of wheel

alignment.

TOE-IN

Standard value:

At the centre of tyre tread 0 ± 2 mm

Toe angle (per wheel) 0_00’ ± 05’

1. Adjust the toe-in by undoing the clip and lock nut, and

turning the left and right tie rod turnbuckles by the same

amount (in opposite directions).
NOTE

The toe will move out as the left turnbuckle is turned

toward the front of the vehicle and the right turnbuckle

is turned toward the rear of the vehicle.

2. Install the clip and tighten the lock nut to the specified torque.

Clip

Lock nut
