Mitsubishi Lancer Evolution 7. Manual - part 296

32-1

POWER PLANT

MOUNT

CONTENTS

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . . . .

SPECIAL TOOL

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

ENGINE MOUNTING

4

. . . . . . . . . . . . . . . . . . . . . . . .

TRANSMISSION MOUNTING

5

. . . . . . . . . . . . . . . .

ENGINE ROLL STOPPER, CENTERMEMBER

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CROSSMEMBER*

8

. . . . . . . . . . . . . . . . . . . . . . . . . .

WARNING REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES
WARNING!

(1) Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to personal

injury or death to service personnel (from inadvertent firing of the air bag) or to driver and passenger (from rendering

the SRS inoperative).

(2) Service or maintenance of any SRS component or SRS-related component must be performed only at an authorized

MITSUBISHI dealer.

(3) MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any SRS-related

component.

NOTE

The SRS includes the following components: SRS-ECU, SRS warning lamp, air bag module, clock spring, and interconnecting

wiring. Other SRS-related components (that may have to be removed/installed in connection with SRS service or maintenance) are

indicated in the table of contents by an asterisk (*).

POWER PLANT MOUNT - General Information

32-2

GENERAL INFORMATION

Inertia principal axes system is incorporated into

the engine mount system.

Upper installation of roll mount reduces engine

rolling, and increase of insulator bore also reduces

idle vibration.

CONSTRUCTION DIAGRAM

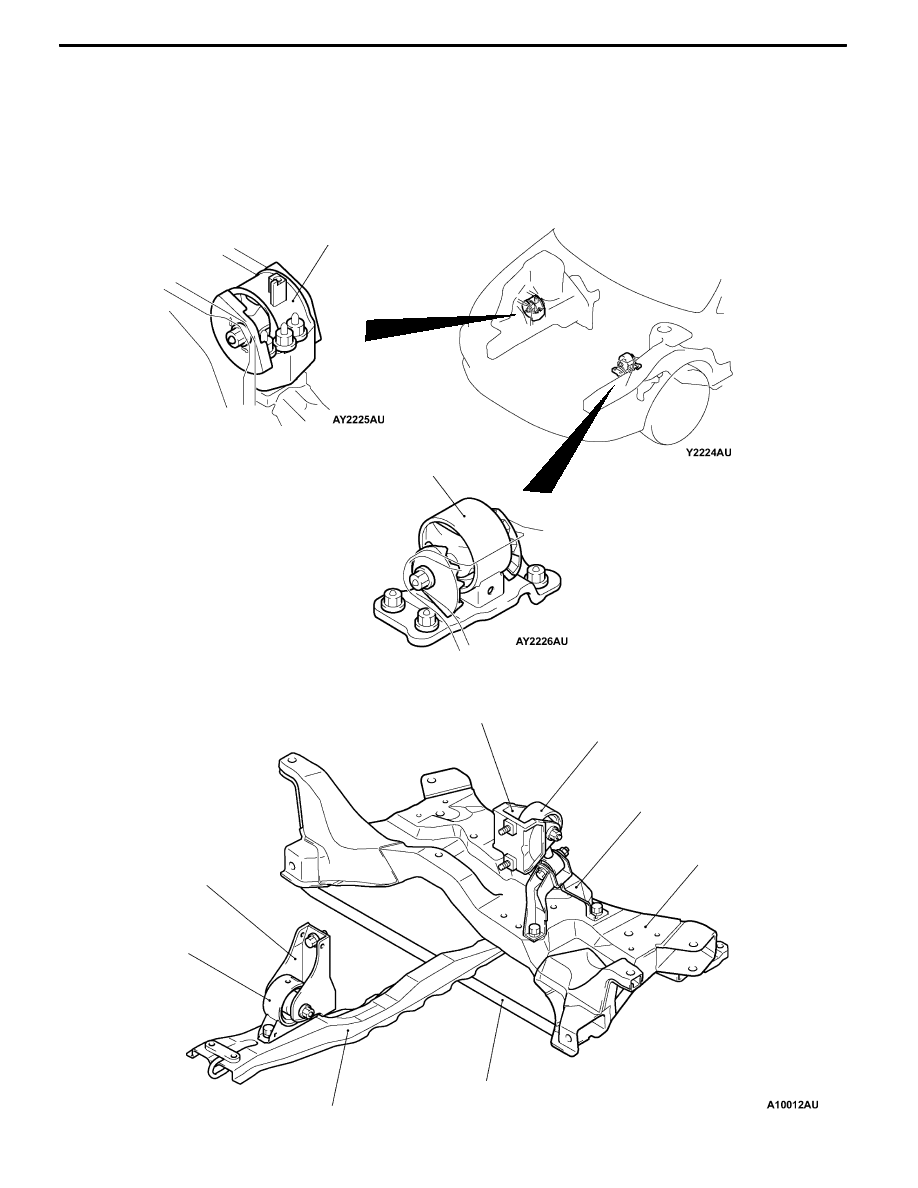

<Engine mount, Transmission mount>

Transmission mount

Engine mount

<Engine roll stopper, Centermember, Crossmember: L.H. drive vehicles>

Rear roll rod bracket

Front roll stopper

Front roll mount bracket

Rear roll mount bracket

Crossmember

Crossmember bar

Centermember

Rear roll rod assembly

POWER PLANT MOUNT - General Information/Special Tool

32-3

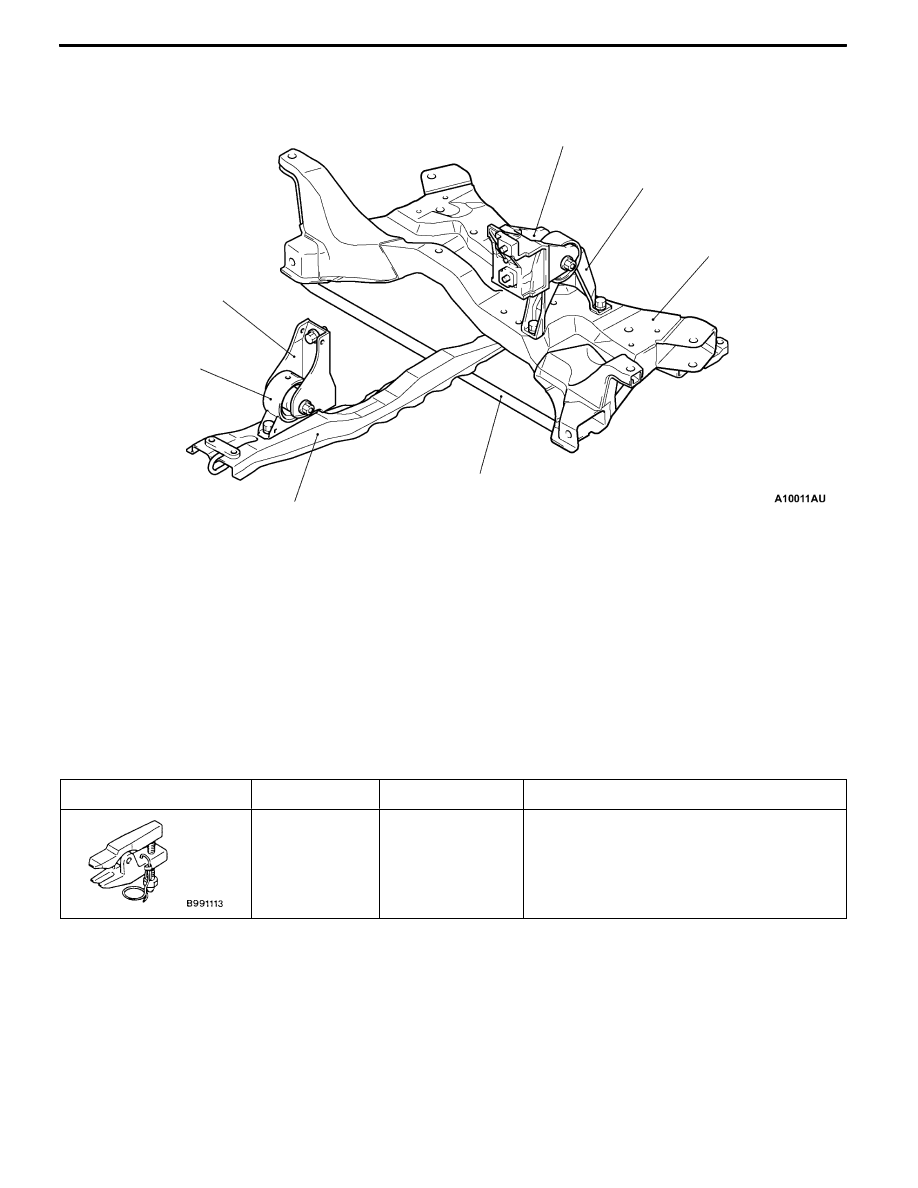

<Engine roll stopper, Centermember, Crossmember: R.H. drive vehicles>

Front roll stopper

Front roll mount bracket

Rear roll stopper

Rear roll mount bracket

Crossmember

Crossmember bar

Centermember

SPECIAL TOOL

Tool

Number

Name

Use

MB990635

,

MB991113 or

MB991406

Steering linkage

puller

Tie rod end disconnection

POWER PLANT MOUNT - Engine Mounting

32-4

ENGINE MOUNTING

REMOVAL AND INSTALLATION

Caution

*: Indicates parts which should be initially tightened, and then fully tightened after placing the

vehicle horizontally and loading the full weight of the engine on the vehicle body.

Pre-removal and Post-installation Operation
D

Under Cover Removal and Installation (Refer to

GROUP 51 - Front Bumper.)

D

Raise the engine and transmission assembly until

its weight is not applied to the insulator, and support

it securely. <After installation only>

98

±

10 N·m

*

67

±

7 N·m

*

1

2

12

±

2 N·m

3

4

4

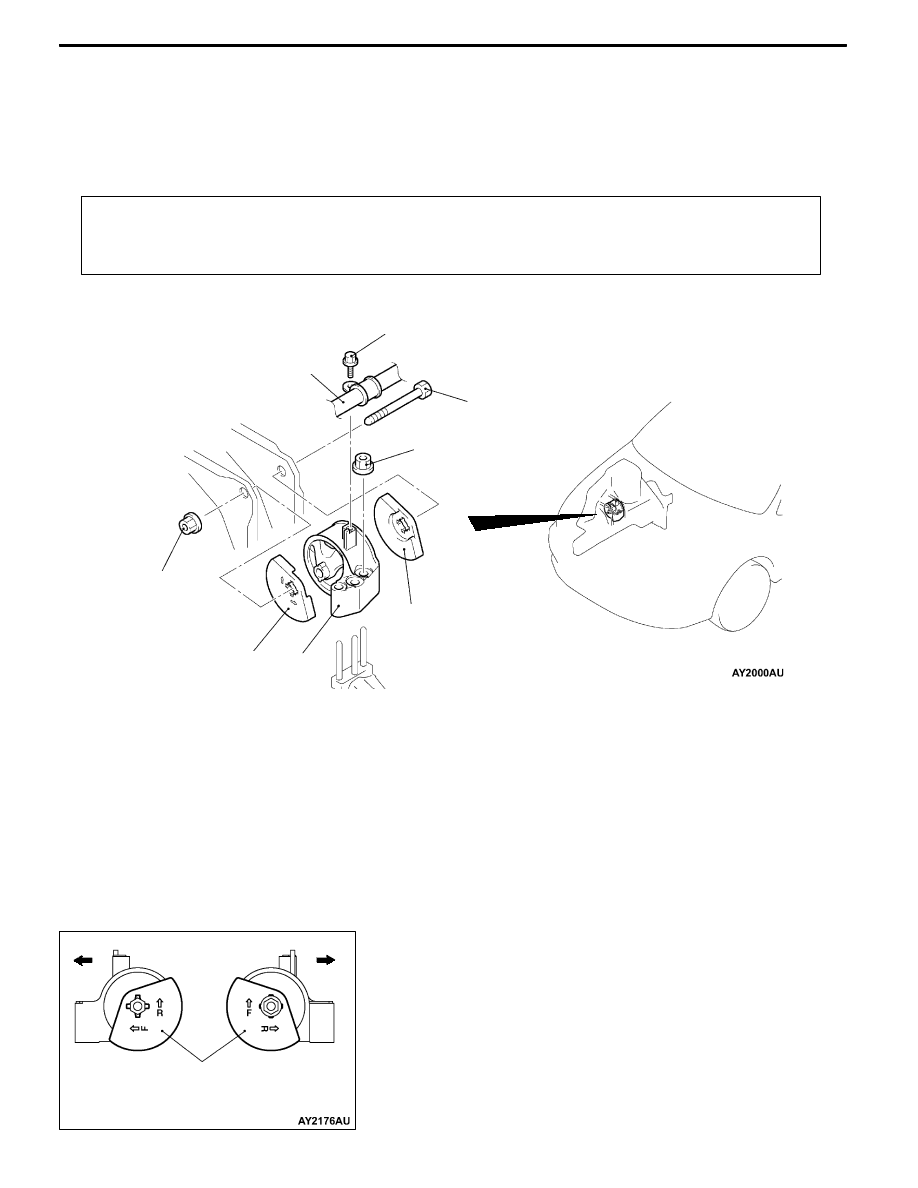

Removal steps

1. Power steering pressure hose as-

sembly

2. Engine mounting connecting bolt

3. Engine mounting bracket

"

AA 4. Engine mounting insulator

INSTALLATION SERVICE POINT

"

AA ENGINE MOUNTING INSULATOR INSTALLATION

Arrow marks on the engine mount insulator should face the

shown direction.
NOTE

Disregard F and R stamped as a shared part.

Engine side

Engine side

Engine mounting insulator

<Vehicle rear view

>

<Vehicle front view

>
