Mitsubishi Lancer Evolution 7. Manual - part 262





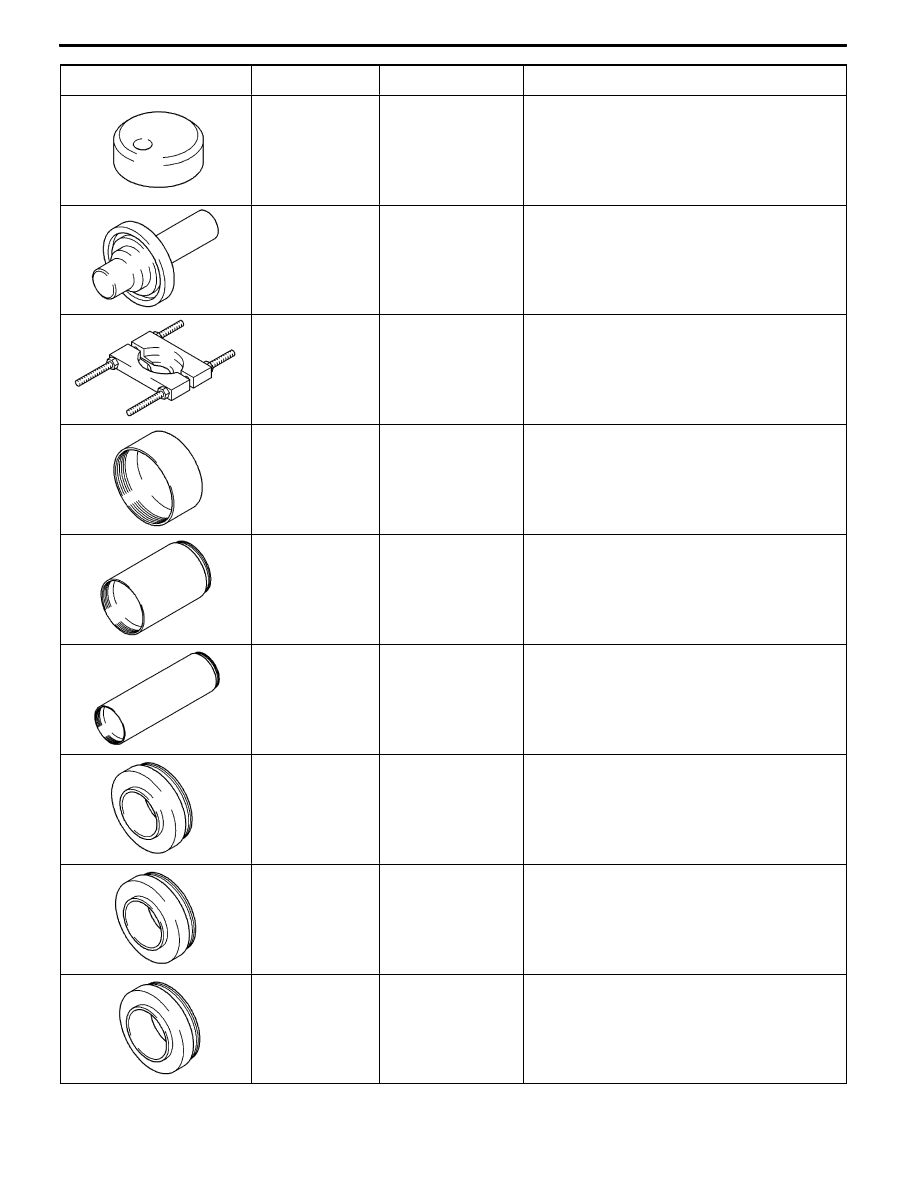

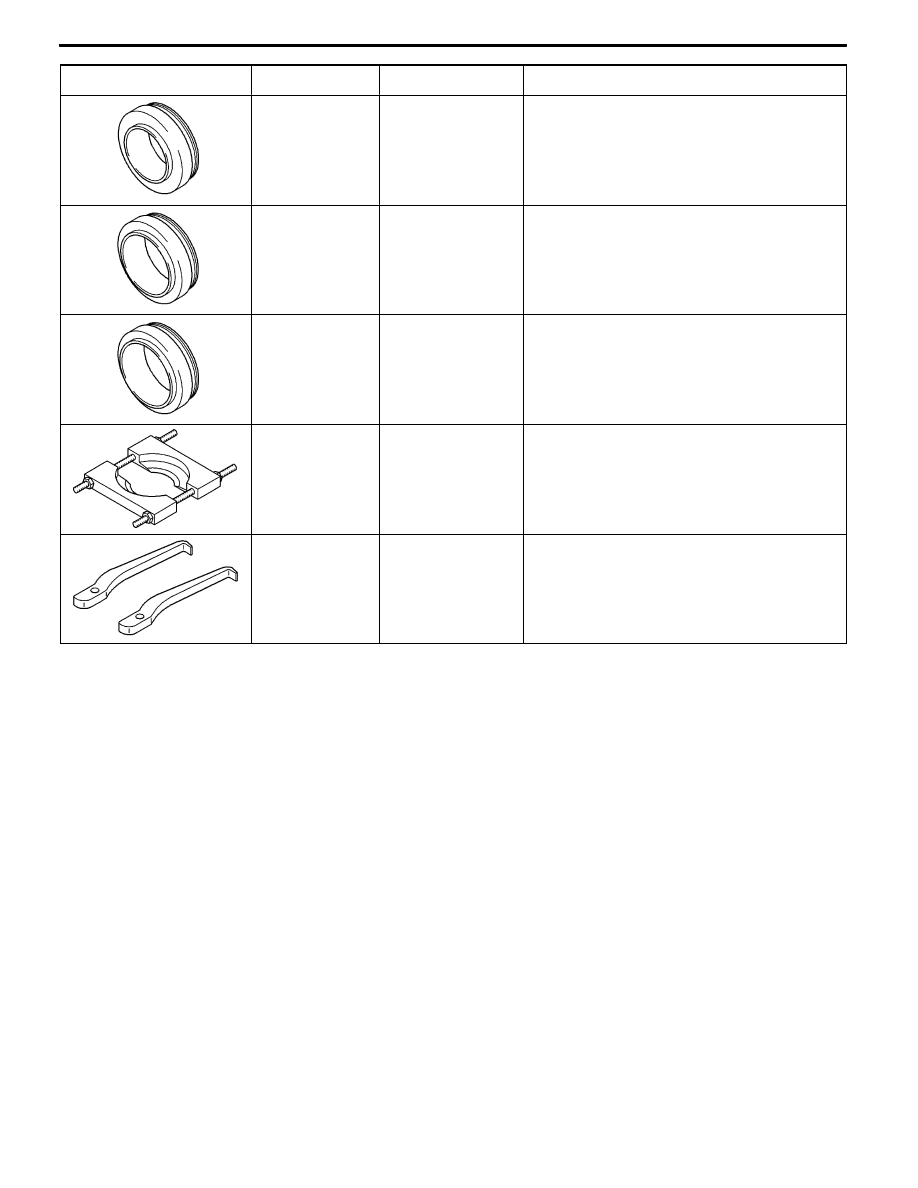

MANUAL TRANSMISSION OVERHAUL -

Special Tools

22B-13

Tool

Use

Name

Number

MD998364

Camshaft oil seal

installer

Installation of each gear, bearing and sleeve

MD998800

Oil seal installer

Installation of differential oil seal and transfer

cover oil seal

MD998801

Bearing remover

Installation and removal of each gear, bearing

and sleeve

MD998812

Installer cap

Use for installer and installer adaptor

MD998813

Installer 100

Use for installer cap and installer adaptor

MD998814

Installer 200

Use for installer cap and installer adaptor

MD998818

Installer adapter

(38)

Installation of input shaft front bearing

MD998819

Installer adapter

(40)

Installation of input shaft rear bearing and

output shaft taper roller bearing

MD998820

Installer adapter

(42)

Installation of reverse gear bearing sleeve

MANUAL TRANSMISSION OVERHAUL -

Special Tools

22B-14

Tool

Use

Name

Number

MD998821

Installer adapter

(44)

Installation of 4th speed gear, 5th speed gear

sleeve and 5th-reverse speed synchronizer

hub

MD998824

Installer adapter

(50)

Installation of 1st-2nd speed synchronizer

hub, 2nd speed gear sleeve and 3rd speed

gear

MD998825

Installer adapter

(52)

Installation of 1st speed gear sleeve, 3rd-4th

speed synchronizer hub, 4th speed gear

sleeve, 5th speed gear and thrust plate

stopper

MD998917

Bearing remover

Installation and removal of each gear, bearing

and sleeve

MD999566

Claw

Removal of taper roller bearing outer race

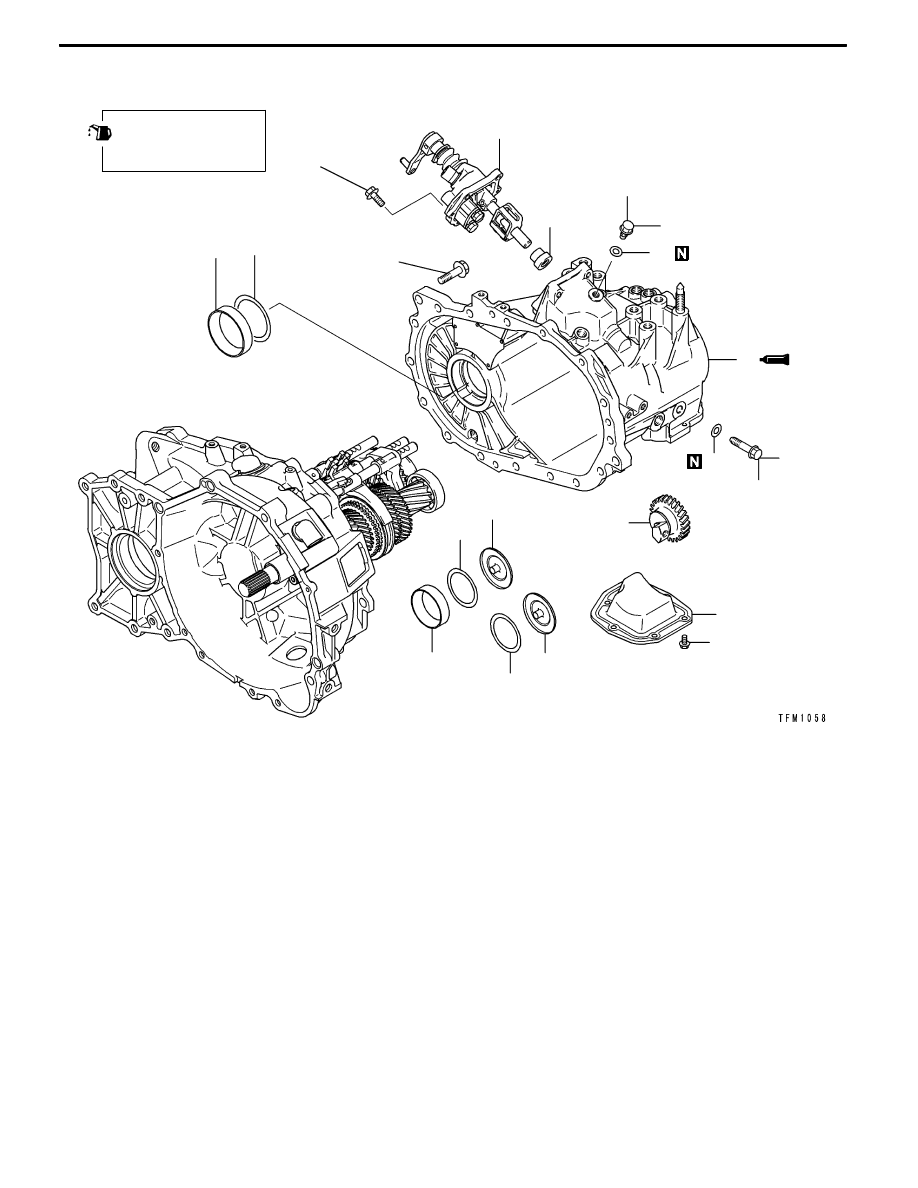

MANUAL TRANSMISSION OVERHAUL -

Transmission

22B-15

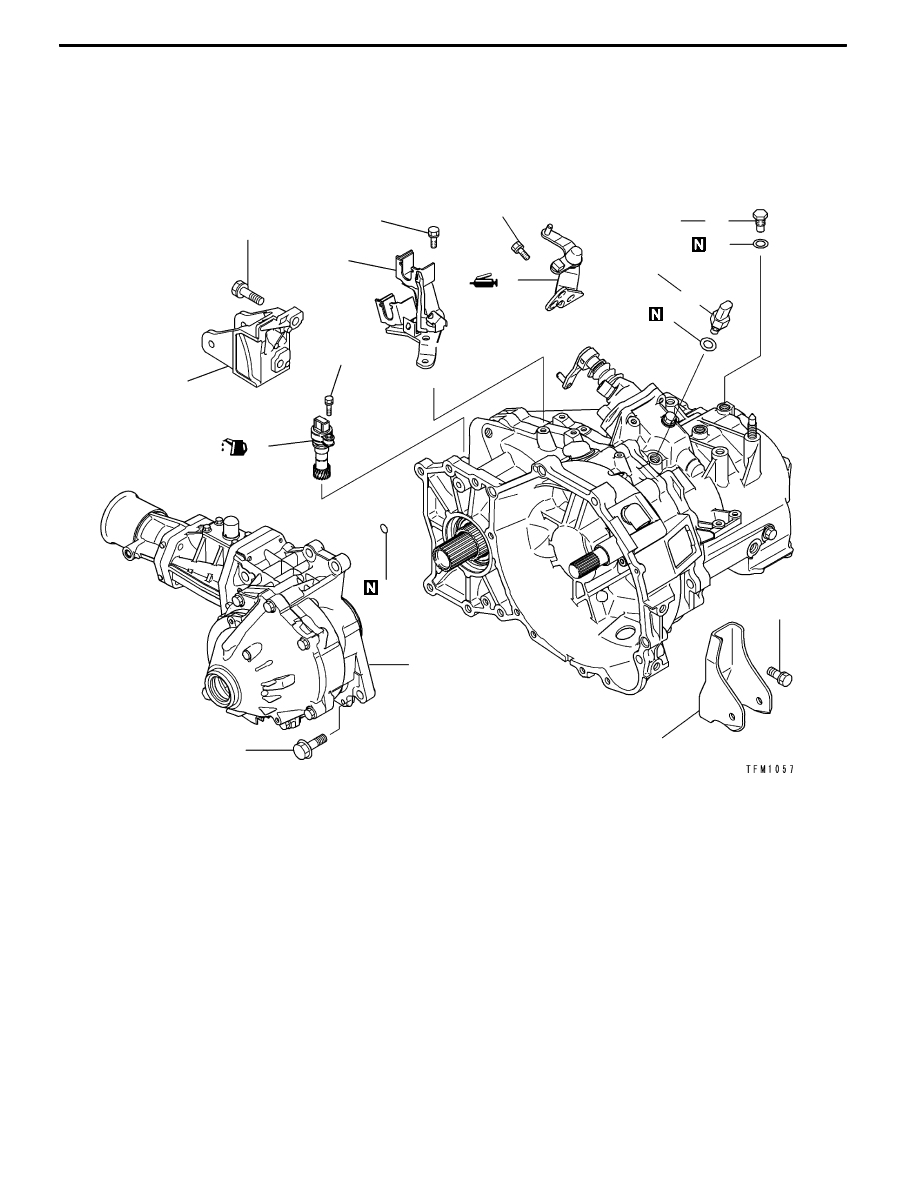

TRANSMISSION

DISASSEMBLY AND REASSEMBLY

3

69 ± 9 Nm

18 ± 3 Nm

69 ± 9 Nm

18 ± 3 Nm

69 ± 9 Nm

32 ± 2 Nm

32 ± 2 Nm

3.9 ± 1 Nm

6

2

3

7

8

5

9

1

10

4

Disassembly steps

1. Transfer

2. O-ring

3. Roll stopper bracket

4. Shift cable bracket

5. Select lever

"

JA 6. Speedometer gear

7. Backup light switch

8. Gasket

"

IA

9. Poppet spring

"

HA 10. Gasket

MANUAL TRANSMISSION OVERHAUL -

Transmission

22B-16

18 ± 3 Nm

6.9 ± 1 Nm

48 ± 5 Nm

30 ± 3 Nm

44 ± 5 Nm

20

Apply gear oil on

all sliding sections

before installing.

21

13

14

11

12

19

17

16

18

15

25

23

22

24

26

Disassembly steps

11. Interlock plate bolt

12. Gasket

"

GA 13. Control housing

14. Neutral return spring

"

FA 15. Under cover

16. Reverse idler shaft bolt

17. Gasket

18. Reverse idler gear

"

EA 19. Transmission case

20. Outer race

21. Outer race

"

DA 22. Spacer

"

DA 23. Spacer

"

DA 24. Spacer

25. Oil guide

26. Oil guide
