MANUAL TRANSMISSION OVERHAUL -

Snap Rings, Spacers and Thrust

Plates for Adjustment

22B-9

SNAP RINGS, SPACERS AND THRUST PLATES FOR ADJUSTMENT

SPACERS (FOR ADJUSTMENT OF INPUT SHAFT END PLAY)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

1.34
1.43
1.52

34
43
52

MD723600
MD723603
MD723606

1.61
1.70
1.79

61
70
79

MD723609
MD756760
MD756763

SNAP RINGS (FOR ADJUSTMENT OF INPUT SHAFT FRONT BEARING

CLEARANCE)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

1.43
1.51

Green, two pieces
White, two pieces

MD746708
MD746709

1.59

Yellow, two pieces

MD746710

SNAP RINGS (FOR ADJUSTMENT OF INPUT SHAFT REAR BEARING

CLEARANCE)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

1.44
1.51

None
Blue

MD746602
MD746603

1.58

Brown

MD746604

THRUST PLATES (FOR ADJUSTMENT OF INPUT SHAFT 5TH SPEED GEAR

CLEARANCE)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

3.82
3.86
3.90
3.94

0
2
3
5

MD748465
MD748466
MD748467
MD748468

3.98
4.02
4.06
4.10

6
7
8
9

MD748469
MD748470
MD748471
MD748472

SPACERS (FOR ADJUSTMENT OF OUTPUT SHAFT PRELOAD)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

0.86
0.89
0.92
0.95
0.98
1.01
1.04
1.07
1.10
1.13
1.16

86
89
92
95
98
01
04
07
J
D
K

MD720938
MD720939
MD720940
MD720941
MD720942
MD720943
MD720944
MD720945
MD710454
MD700270
MD710455

1.19
1.22
1.25
1.28
1.31
1.34
1.37
1.40
1.43
1.46

L
G
M
N
E
O
P
None
Q
R

MD710456
MD700271
MD710457
MD710458
MD706574
MD710459
MD710460
MD706573
MD710461
MD710462

MANUAL TRANSMISSION OVERHAUL -

Snap Rings, Spacers and Thrust

Plates for Adjustment

22B-10

SNAP RINGS (FOR ADJUSTMENT OF OUTPUT SHAFT BEARING CLEARANCE)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

1.36
1.40
1.44
1.48
1.51

Yellow
Green
None
Black
Blue

MD748449
MD748450
MD746602
MD748451
MD746603

1.55
1.58
1.63
1.68

White
Brown
Orange
Blue

MD748452
MD746604
MD748453
MD748454

SNAP RINGS (FOR ADJUSTMENT OF OUTPUT SHAFT 3RD SPEED GEAR

CLEARANCE)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

2.81
2.85
2.89
2.93

None
Blue
Brown
Yellow

MD746594
MD746595
MD746596
MD746597

2.97
3.01
3.05
3.09

Green
Black
White
Orange

MD746598
MD746599
MD746600
MD746601

SPACERS (FOR ADJUSTMENT OF CENTER DIFFERENTIAL CASE PRELOAD)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

0.74
0.77
0.80
0.83
0.86
0.89
0.92
0.95
0.98
1.01

74
77
80
83
86
89
92
95
98
01

MD727660
MD754476
MD727661
MD720937
MD720938
MD720939
MD720940
MD720941
MD720942
MD720943

1.04
1.07
1.10
1.13
1.16
1.19
1.22
1.25
1.28
1.31

04
07
J
D
K
L
G
M
N
E

MD720944
MD750945
MD710454
MD700270
MD710455
MD710456
MD700271
MD710457
MD710458
MD706547

SPACERS (FOR ADJUSTMENT OF CENTER DIFFERENTIAL CASE PINION

BACKLASH)

Thickness mm

Identification

Part No.

Thickness mm

Identification

Part No.

0.6
0.7
0.8

-
-
-

MD748362
MD748363
MD748364

0.9
1.0
1.1

-
-
-

MD748365
MD748366
MD748367

MANUAL TRANSMISSION OVERHAUL -

Tightening Torque

22B-11

TIGHTENING TORQUE

TRANSMISSION

Items

Tightening torque N•m

Under cover mounting bolt

6.9 ± 1

Interlock plate bolt

30 ± 3

Clutch housing and transmission case tightening bolt

44 ± 5

Clutch release bearing retainer mounting bolt

9.8 ± 2

Control housing mounting bolt

18 ± 3

Shift cable bracket mounting bolt

18 ± 3

Speedometer gear mounting bolt

3.9 ± 1

Stopper bracket mounting bolt

18 ± 3

Select lever mounting bolt

18 ± 3

Select lever mounting nut

11 ± 1

Center differential drive gear mounting bolt

132 ± 5

Backup light switch

32 ± 2

Poppet spring

32 ± 2

Reverse idler gear shaft mounting bolt

48 ± 5

Roll stopper bracket mounting bolt

69 ± 9

TRANSFER

Items

Tightening torque N•m

Transfer cover mounting bolt

23 ± 3

Transmission and transfer tightening bolt

69 ± 9

MANUAL TRANSMISSION OVERHAUL -

Special Tools

22B-12

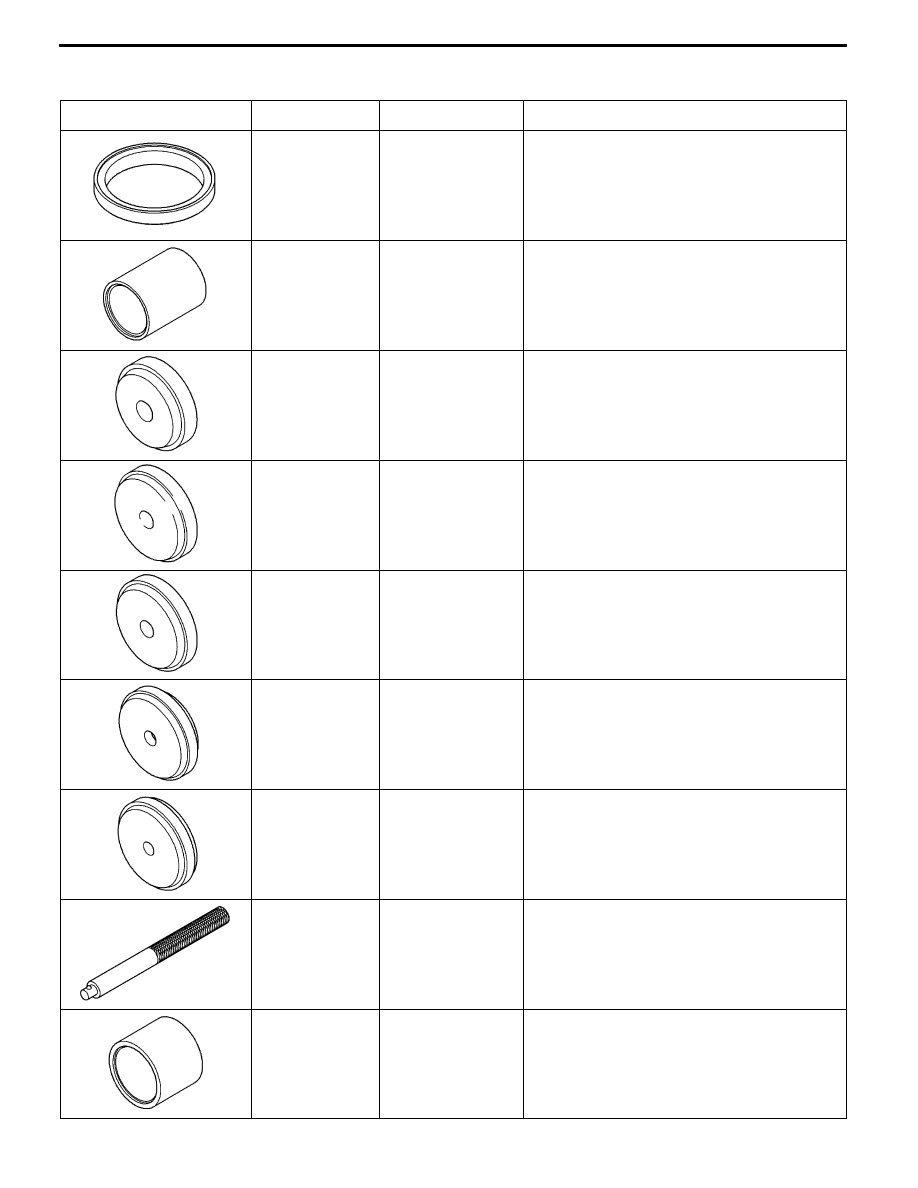

SPECIAL TOOLS

Tool

Number

Name

Use

MB990887

Arm bush remover

and installer ring

Installation of transfer oil seal

MB990891

Bush remover and

installer base

Installation of transfer oil seal

MB990928

Installer adapter

Installation of input shaft oil seal

MB990932

Installer adapter

Removal of differential case taper roller

bearing

MB990936

Installer adapter

Installation of transfer oil seal

MB990935

Installer adapter

Installation of output shaft front taper roller

bearing

MB990937

Installer adapter

Installation of differential case taper roller

bearing and transfer extention housing oil

seal

MB990938

Handle

Use for installer adaptor

MB991445

Bush remover and

installer base

Installation of differential case taper roller

bearing outer race
