MANUAL TRANSMISSION - Troubleshooting <ACD>

MANUAL TRANSMISSION - Troubleshooting <ACD>

22A-19

Code No.45 Pressure sensor system (Open circuit or

ground)

Probable cause

Code No.45 is output when the output signal from the pressure sensor is below

0.2 V.

D

Harness or connector fault

D

Pressure sensor fault

D

4WD-ECU fault

NG

MUT-II Data List
D

No.18 Pressure sensor

OK: Refer to P.22A-35 (Data List Reference Table).

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

OK

OK

NG

Check the harness between the pressure sensor and

4WD-ECU.
D

Check for open circuit, ground, and damage of the power

line.

D

Check for open circuit, ground, and damage of the output

line.

NG→Repair

OK

Replace the pressure sensor.

Measure at 4WD-ECU connector C-43.
D

Measure the ECU terminal voltage.

D

Ignition switch: ON

D

Voltage between 32 and earth

OK: 0.5 - 1.5 V

Check the following connectors:

<L.H. drive vehicles> C-43, C-128, C-134, F-24, F-29

<R.H. drive vehicles> C-43, C-134, F-24, F-29

NG→Repair

MUT-II Data List
D

No.18 Pressure sensor

OK: Refer to P.22A-35 (Data List Reference Table).

NG→Replace the 4WD-ECU.

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

OK

Check the following connector: C-43

NG→Repair

Code No.46 Pressure sensor system (open earth)

Probable cause

Code No.46 is output when the output signal from the pressure sensor is above

2.0 V.

D

Harness or connector fault

D

Pressure sensor fault

D

4WD-ECU fault

OK

OK

NG

Check the harness between the pressure sensor and

4WD-ECU.
D

Check for open circuit and damage of the earth line.

NG→Repair

OK

Replace the pressure sensor.

Measure at pressure sensor connector F-29.
D

Disconnect the connector and measure at the harness

side.

D

Resistance between terminal 3 and earth

OK: 2 Ω or less

Check the following connectors:

<L.H. drive vehicles> F-29, C-44, C-128, C-134, F-24

<R.H. drive vehicles> F-29, C-44, C-134, F-24

NG→Repair

Replace the 4WD-ECU.

OK

Check the following connector: F-29

NG→Repair

MANUAL TRANSMISSION - Troubleshooting <ACD>

22A-20

Code No.47 Pressure sensor system (Abnormal power

supply)

Probable cause

Code No.47 is output when the pressure sensor power supply voltage is above

4.0V during pressure sensor power OFF or less than 4.0V during pressure

sensor power ON.

D

Harness or connector fault

D

Pressure sensor fault

D

4WD-ECU fault

NG

MUT-II Data List
D

No.19 Pressure sensor power supply

OK: Approx. 5 V

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

OK

OK

NG

Check the harness between the pressure sensor and

4WD-ECU.
D

Check for open circuit, ground and damage of the power

line.

NG→Repair

OK

Replace the pressure sensor.

Measure at 4WD-ECU connector C-43.
D

Measure the ECU terminal voltage.

D

Ignition switch: ON

D

Voltage between terminal 43 and earth

OK: 4.9 - 5.1 V

Check the following connectors:

<L.H. drive vehicles> C-43, C-128, C-134, F-24, F-29

<R.H. drive vehicles> C-43, C-134, F-24, F-29

NG→Repair

OK

Check the following connector: C-43

NG→Repair

MUT-II Data List
D

No.19 Pressure sensor power supply

OK: Approx. 5 V

NG→Replace the 4WD-ECU.

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

MANUAL TRANSMISSION - Troubleshooting <ACD>

22A-21

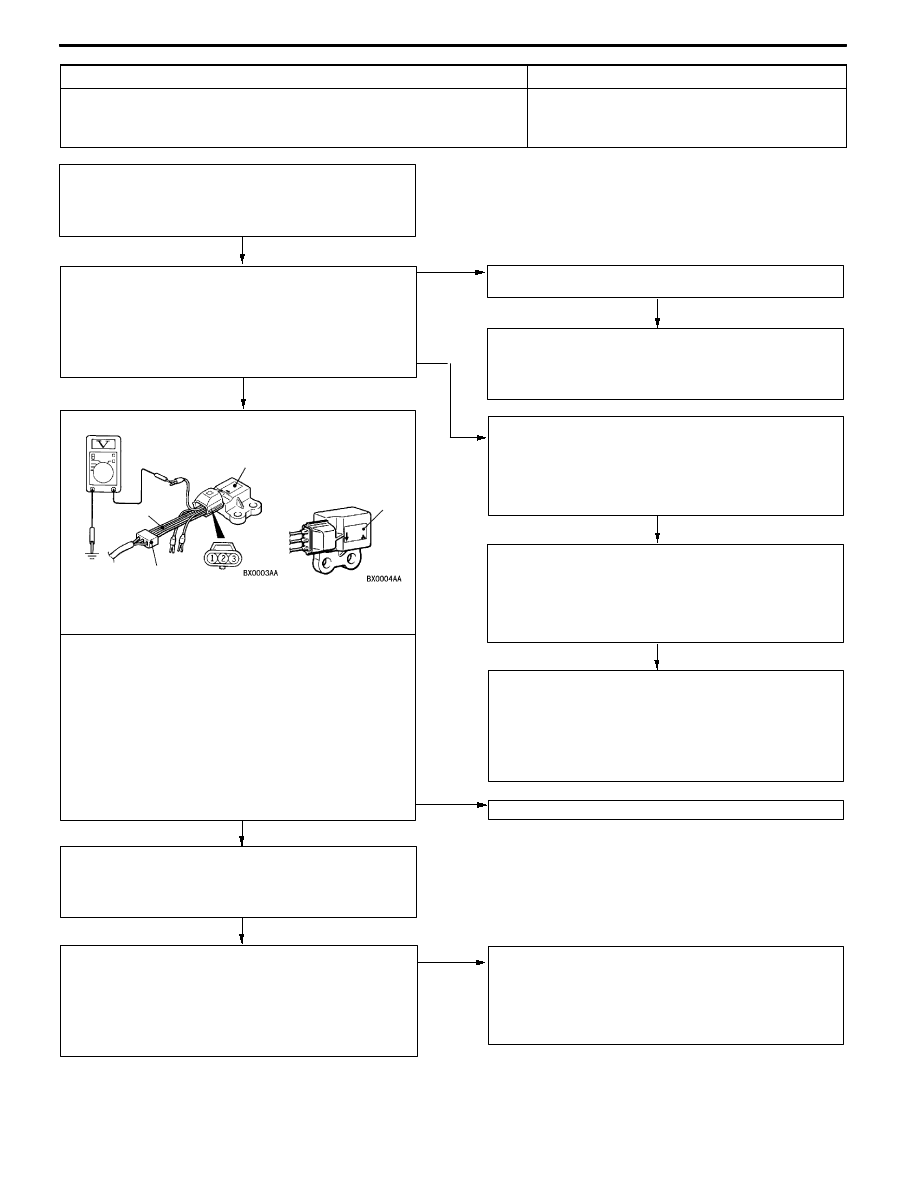

Code No.51 Longitudinal G sensor system

Probable cause

Code No.51 is output when the output signal of the longitudinal G sensor is less

than 0.5 V or above 4.5 V.

D

Harness or connector fault

D

Longitudinal G sensor fault

D

ABS-ECU fault <Vehicles with ACD and AYC>

D

4WD-ECU fault

MB991348

OK

OK

(1) NG

NG

Check the following connectors: D-32, C-213, C-210

NG→Repair

MUT-II Data List
D

No.14 Longitudinal G sensor voltage

OK: Refer to P.22A-35 (Data List Reference Table).

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

Check the harness between the longitudinal G sensor and

ignition switch.
D

Check for open circuit, ground and damage of the power

line.

NG→Repair

Measure at longitudinal G sensor connector D-32.
D

Disconnect the connector and measure at the harness

side.

D

Ignition switch: ON

(1) Voltage between terminal 1 and earth

OK: System voltage

(2) Resistance between terminal 3 and earth.

OK: 2 Ω or less

(2) NG

OK

Check the following connectors:

<L.H. drive vehicles with ACD and AYC> D-32, C-128, C-130,

B-123

<R.H. drive vehicles with ACD and AYC> D-32, C-128, B-123

<L.H. drive vehicles with ACD> D-32, C-128, C-130, C-44

<R.H. drive vehicles with ACD> D-32, C-44

NG→Repair

OK

Check the harness between the longitudinal G sensor and

ABS-ECU. <Vehicles with ACD and AYC>
D

Check for open circuit and damage of the earth line.

Check the harness between the longitudinal G sensor and

4WD-ECU. <Vehicles with ACD>
D

Check for open circuit and damage of the earth line.

NG→Repair

MUT-II Data List
D

No.14 Longitudinal G sensor voltage

OK: Refer to P.22A-35 (Data List Reference Table).

NG→Refer to GROUP 35B - Troubleshooting, <Vehicles with

ACD and AYC> or replace the 4WD-ECU <Vehicles with

ACD>.

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

NG

D

Remove the longitudinal G sensor.

D

Connect the special tool between the connector D-32 at

the harness of the longitudinal G sensor and the

longitudinal G sensor.

D

Ignition switch: ON

D

Voltage between terminal 2 and body earth [when the

longitudinal G sensor is placed horizontally]

OK: 2.4 - 2.6 V

D

Voltage between terminal 2 and body earth [when the

longitudinal G sensor is placed with the labeled side

facing at the side]

OK: 3.3 - 3.7 V

Label

D-32

Harness side

connector

Label

Replace the longitudinal G sensor.

OK

OK

Check the following connectors:

<Vehicles with ACD and AYC> D-32, C-44, C-128, B-123

<L.H. drive vehicles with ACD> D-32, C-128, C-44

<R.H. drive vehicles with ACD> D-32, C-44

NG→Repair

OK

MUT-II Data List
D

No.14 Longitudinal G sensor voltage

OK: Refer to P.22A-35 (Data List Reference Table).

NG→Refer to GROUP 35B - Troubleshooting <Vehicles with

ACD and AYC>, or replace the 4WD-ECU.

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

Check the harness between the longitudinal G sensor and

4WD-ECU.
D

Check for open circuit, ground and damage of the power

line.

Check the harness between the longitudinal G sensor and

ABS-ECU. <Vehicles with ACD and AYC>
D

Check for ground and damage of the power line.

NG→Repair

MANUAL TRANSMISSION - Troubleshooting <ACD>

22A-22

Code No.52 Longitudinal G sensor system

Probable cause

Code No.52 is output when the G sensor has exceeded the specified value in a

state where the ABS and brake are not operating above the vehicle speed of 10

km/h.

D

Harness or connector fault

D

Longitudinal G sensor fault

D

ABS-ECU fault <Vehicles with ACD and AYC>

D

4WD-ECU fault

OK

NG

MUT-II Data List
D

No.14 Longitudinal G sensor voltage

OK: Refer to P.22A-35 (Data List Reference Table).

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

OK

Check the following connectors:

<Vehicles with ACD and AYC> D-32, C-44, C-128, B-123

<L.H. drive vehicles with ACD> D-32, C-128, C-44

<R.H. drive vehicles with ACD> D-32, C-44

NG→Repair

NG

Check the longitudinal G sensor. (Refer to P.22A-21.)

NG→Replace

OK

MUT-II Data List
D

No.14 Longitudinal G sensor voltage

OK: Refer to P.22A-35. (Data List Reference Table)

NG→Refer to GROUP 35B - Troubleshooting <Vehicles with

ACD and AYC>, or replace the 4WD-ECU.

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)

OK

Check the harness between the longitudinal G sensor and

4WD-ECU.
D

Check for open circuit, ground and damage of the power

line.

Check the harness between the longitudinal G sensor and

ABS-ECU. <Vehicles with ACD and AYC>
D

Check for ground and damage of the power line

NG→Repair

Measure at 4WD-ECU connector C-44.
D

Measure the ECU terminal voltage.

D

Ignition switch: ON

D

Voltage between terminal 23 and earth

OK: 2.4 - 2.6 V (body is in horizontal state)

OK

Check the following connectors: C-44

NG→Repair

MUT-II Data List
D

No.14 Longitudinal G sensor voltage

OK: Refer to P.22A-35 (Data List Reference Table).

NG→Replace the 4WD-ECU.

OK→Intermittent malfunction (Refer to GROUP 00 - Points to

Note for Intermittent Malfunctions)
