17-1

ENGINE AND

EMISSION

CONTROL

CONTENTS

ENGINE CONTROL SYSTEM

2

. . . . . . . . .

GENERAL INFORMATION

2

. . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

2

. . . . . . . . . . . . . . .

ON-VEHICLE SERVICE

2

. . . . . . . . . . . . . . . . . . .

Accelerator Cable Check and

Adjustment

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ACCELERATOR CABLE AND PEDAL

3

. . . . . .

EMISSION CONTROL SYSTEM

4

. . . . . .

GENERAL INFORMATION

4

. . . . . . . . . . . . . . . .

Emission Control Device Reference

Table

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICE SPECIFICATIONS

5

. . . . . . . . . . . . . .

VACUUM HOSE

5

. . . . . . . . . . . . . . . . . . . . . . . . . .

Vacuum Hose Piping Diagram

5

. . . . . . . . . . . . . .

Vacuum Circuit Diagram

6

. . . . . . . . . . . . . . . . . . . .

Vacuum Hose Check

7

. . . . . . . . . . . . . . . . . . . . . .

Vacuum Hose Installation

7

. . . . . . . . . . . . . . . . . .

CRANKCASE EMISSION CONTROL

SYSTEM

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Information

8

. . . . . . . . . . . . . . . . . . . . . . . .

System Diagram

8

. . . . . . . . . . . . . . . . . . . . . . . . . .

Component Location

9

. . . . . . . . . . . . . . . . . . . . . . .

Positive Crankcase Ventilation System Check

9

. . . .

PCV Valve Check

9

. . . . . . . . . . . . . . . . . . . . . . . . .

EVAPORATIVE EMISSION CONTROL

SYSTEM

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Information

10

. . . . . . . . . . . . . . . . . . . . . . .

System Diagram

10

. . . . . . . . . . . . . . . . . . . . . . . . . .

Component Location

10

. . . . . . . . . . . . . . . . . . . . . .

Purge Control System Check

11

. . . . . . . . . . . . . . .

Purge Port Vacuum Check

11

. . . . . . . . . . . . . . . . .

Purge Control Solenoid Valve Check

12

. . . . . . . . .

Check Valve Check

12

. . . . . . . . . . . . . . . . . . . . . . .

EXHAUST GAS RECIRCULATION (EGR)

SYSTEM

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Information

13

. . . . . . . . . . . . . . . . . . . . . . .

Operation

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Diagram

13

. . . . . . . . . . . . . . . . . . . . . . . . . .

Component Location

14

. . . . . . . . . . . . . . . . . . . . . .

Exhaust Gas Recirculation (EGR) Control System

Check

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EGR Valve Check

15

. . . . . . . . . . . . . . . . . . . . . . . . .

EGR Port Vacuum Check

15

. . . . . . . . . . . . . . . . . .

EGR Control Solenoid Valve Check

16

. . . . . . . . . .

EGR VALVE

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

CANISTER

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CATALYTIC CONVERTER

19

. . . . . . . . . . . . . . . .

General Information

19

. . . . . . . . . . . . . . . . . . . . . . .

ENGINE AND EMISSION CONTROL -

Engine Control System

17-2

ENGINE CONTROL SYSTEM

GENERAL INFORMATION

A cable-type accelerator mechanism and a

suspended-type pedal have been adopted.

SERVICE SPECIFICATIONS

Items

Standard value

Accelerator cable play mm

1 - 2

Engine idle speed r/min

850 ± 50

Engine idle speed r/min

850 ± 50

ON-VEHICLE SERVICE

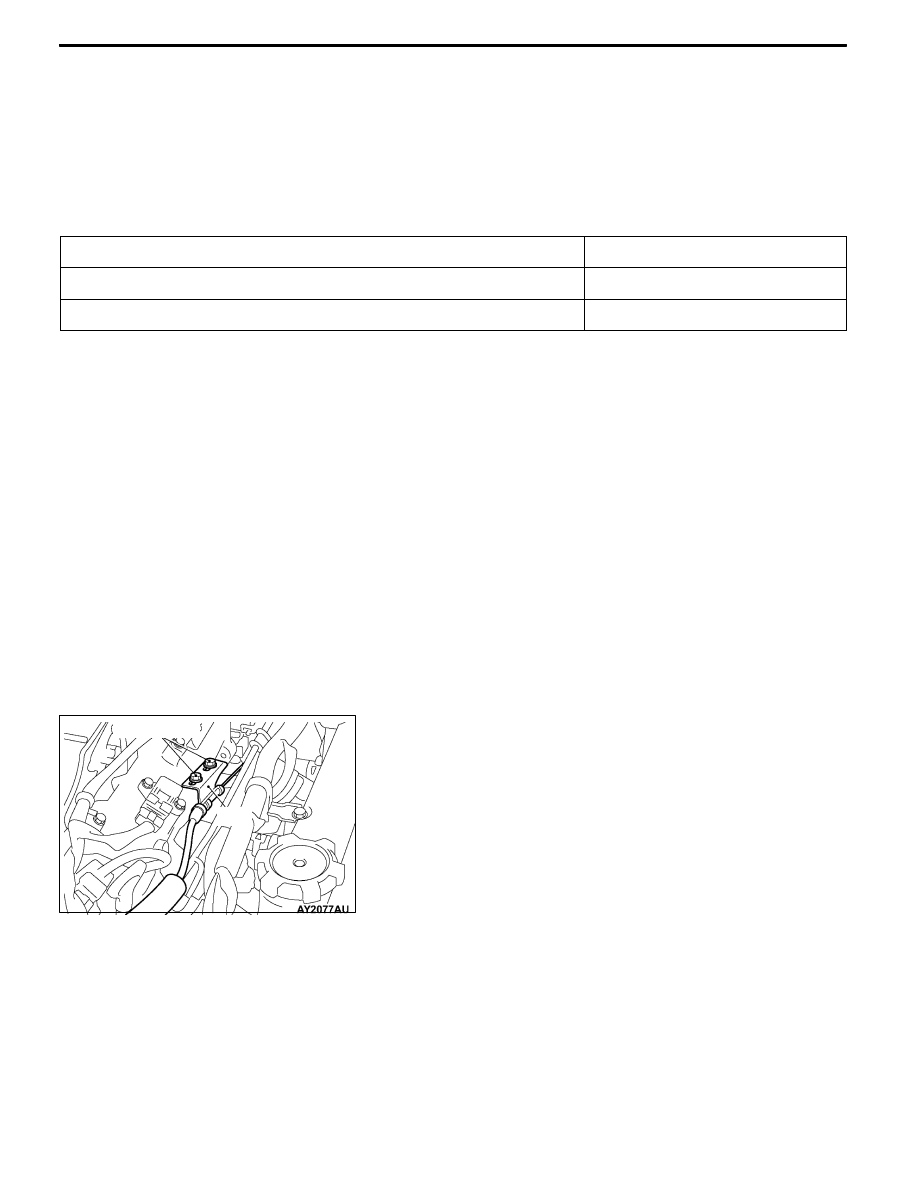

ACCELERATOR CABLE CHECK AND

ADJUSTMENT

1. Turn A/C and lamps OFF.

Inspect and adjust at no load.

2. Warm engine until stabilized at idle.

3. Confirm idle speed is at prescribed value.

Standard value: 850 ± 50 r/min

4. Stop engine (ignition switch OFF).

5. Confirm there are no sharp bends in accelerator cable.

6. Check inner cable for correct slack.

Standard value: 1 - 2 mm

7. If there is too much slack or no slack, adjust play by

the following procedures.

(1) Loosen the adjusting bolt to release the cable.

(2) Move the plate until the inner cable play is at the

standard value, and then tighten the adjusting bolt

to the specified torque.
Tightening torque: 5.0 ± 1.0 N·m

plate

Adjusting bolt

ENGINE AND EMISSION CONTROL -

Engine Control System

17-3

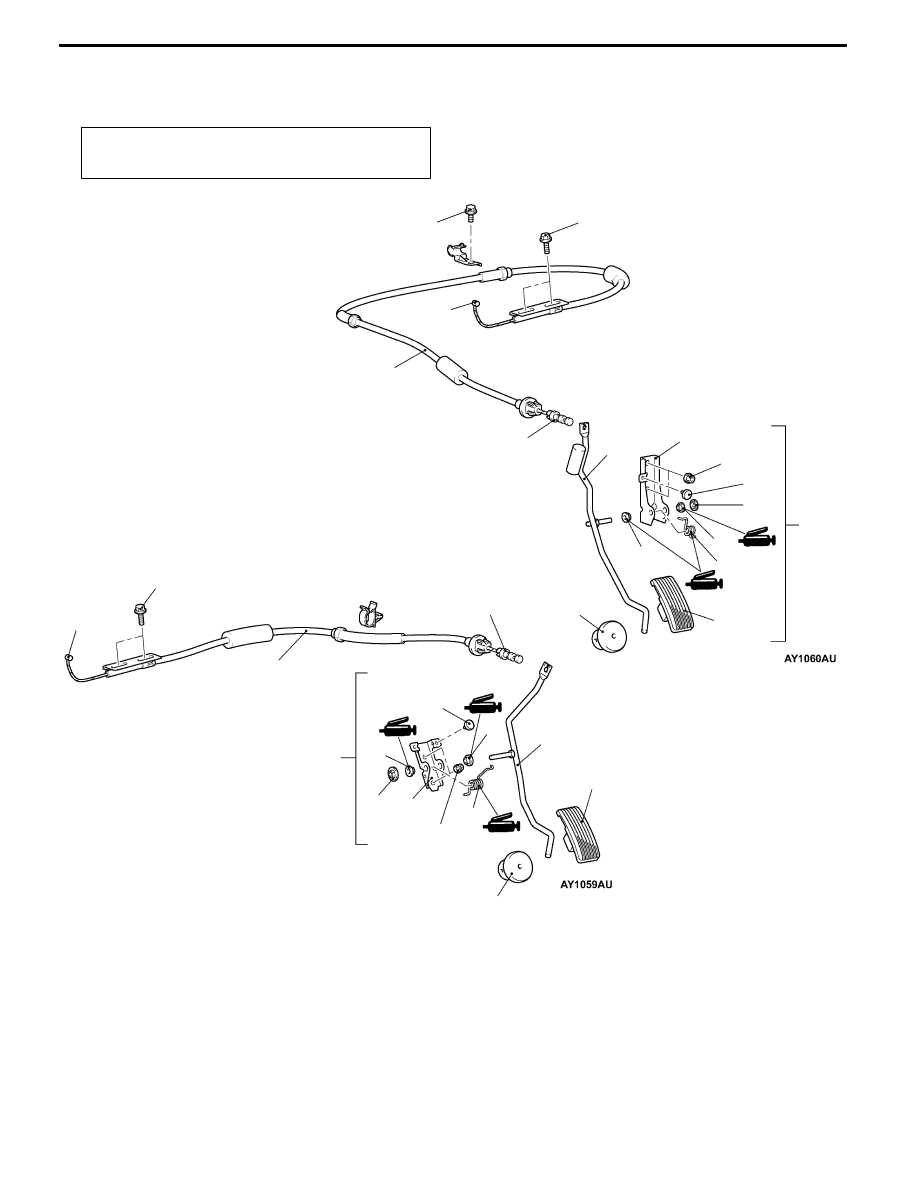

ACCELERATOR CABLE AND PEDAL

REMOVAL AND INSTALLATION

Post-installation Operation

Accelerator Cable Adjustment (Refer to P.17-2.)

1

2

12

2

4

<L.H. drive vehicles>

<R.H. drive vehicles>

6

5

7

5

3

4

6

7

1

3

9

9

8

10

11

8

10

11

12

5.0 ± 1.0 N·m

5.0 ± 1.0 N·m

12 ± 2 N·m

12 ± 2 N·m

10 ± 2 N·m

6

6

Accelerator pedal removal steps

1. Accelerator cable assembly connec-

tion (Accelerator pedal side)

2. Accelerator pedal assembly

3. Pedal pad

4. Push-on spring nut

5. Accelerator arm assembly

6. Bushing

7. Spring

8. Stopper

9. Accelerator pedal bracket

Accelerator cable removal steps

1. Accelerator cable assembly

(Accelerator pedal side)

10. Accelerator cable assembly connec-

tion (Throttle body side)

11. Accelerator cable assembly

Accelerator pedal stopper removal

12. Accelerator pedal stopper

ENGINE AND EMISSION CONTROL -

Emission Control System

17-4

EMISSION CONTROL SYSTEM

GENERAL INFORMATION

The emission control system consists of the following subsystems:
D

Crankcase emission control system

D

Evaporative emission control system

D

Exhaust emission control system

Items

Name

Specification

Crankcase emission

control system

Positive crankcase ventilation (PCV) valve

Variable flow type
(Purpose: HC reduction)

Evaporative emission

control system

Canister
Purge control solenoid valve
Check valve

Equipped
Duty cycle type solenoid valve
Equipped
(Purpose: HC reduction)

Exhaust

emission

control system

Air-fuel ratio control device - MPI system

Oxygen sensor feedback type
(Purpose: CO, HC, NOx reduction)

Exhaust gas recirculation system
D

EGR valve

D

EGR control solenoid valve

Equipped
Single type
Duty cycle type solenoid valve
(Purpose: NOx reduction)

Catalytic converter

Monolith type
(Purpose: CO, HC, NOx reduction)

EMISSION CONTROL DEVICE REFERENCE TABLE

Related parts

Crankcase

emission

control

system

Evaporative

emission

control

system

Air/fuel

ratio

control

system

Catalytic

converter

Exhaust

gas

recirculation

system

Reference

page

PCV valve

×

17-9

Purge control solenoid valve

×

17-12

Check valve

×

17-12

MPI system component

×

×

GROUP 13A

Catalytic converter

×

17-19

EGR valve

×

17-15

EGR control solenoid valve

×

17-16
