CIRCUIT DIAGRAMS

H1J05X17AB

B-87

CIRCUIT DIAGRAMS

B-88

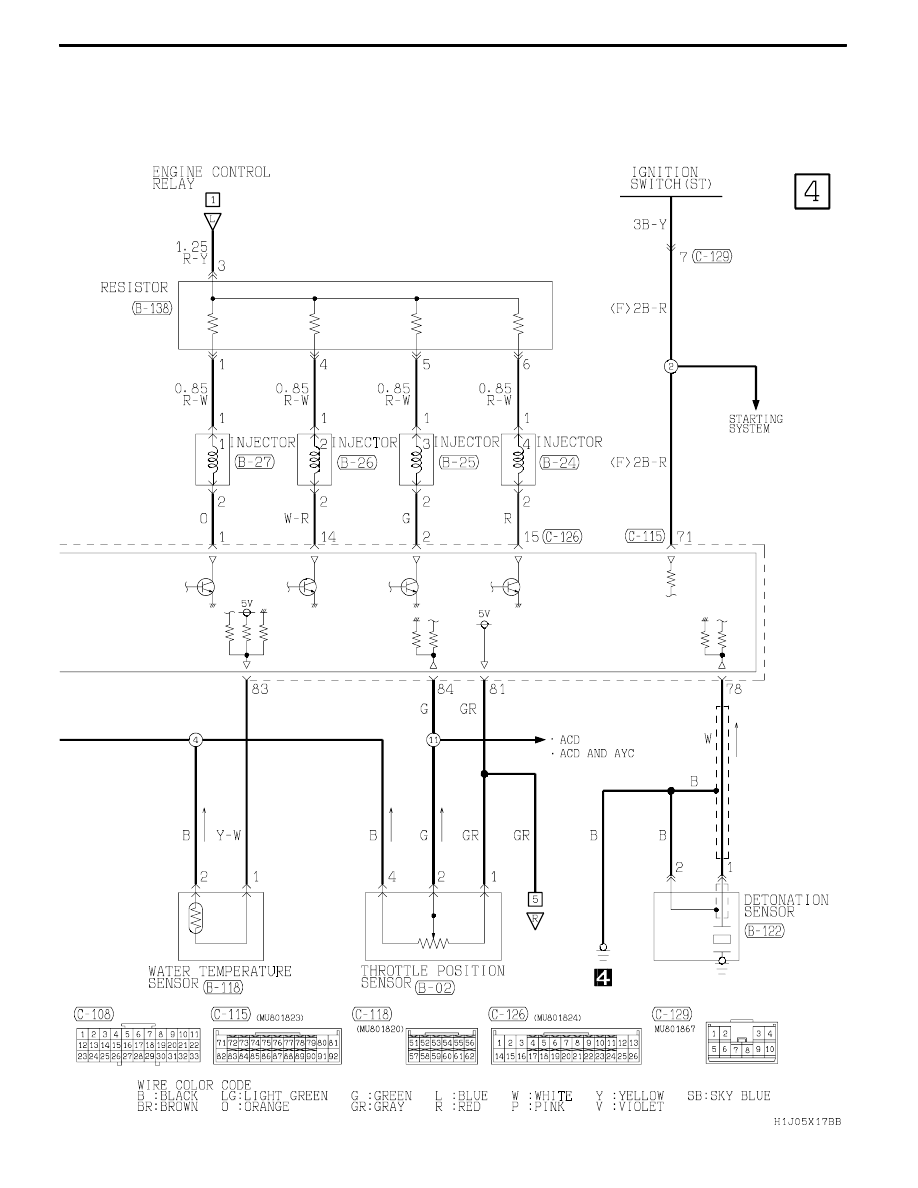

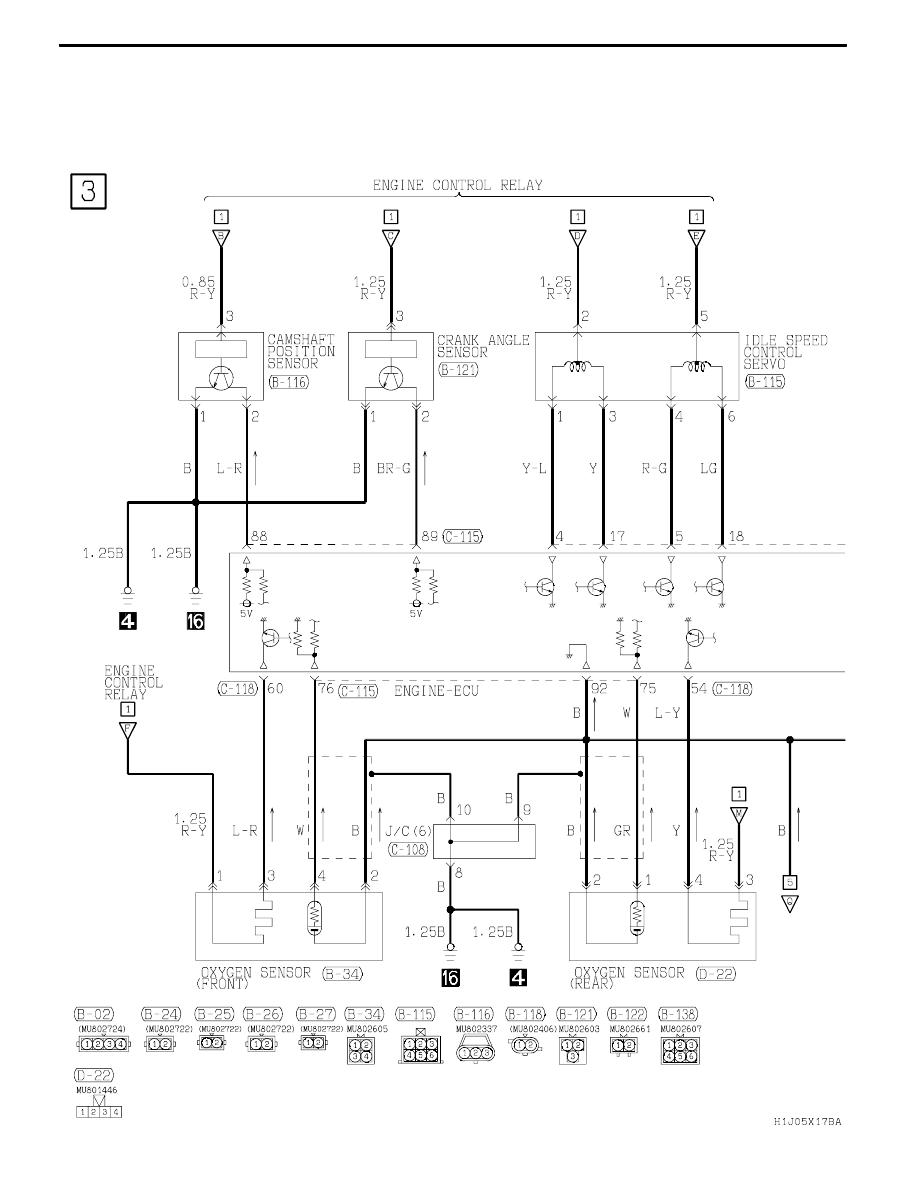

ENGINE CONTROL SYSTEM <L.H. drive vehicles> (CONTINUED)

CIRCUIT DIAGRAMS

B-89

CIRCUIT DIAGRAMS

B-90

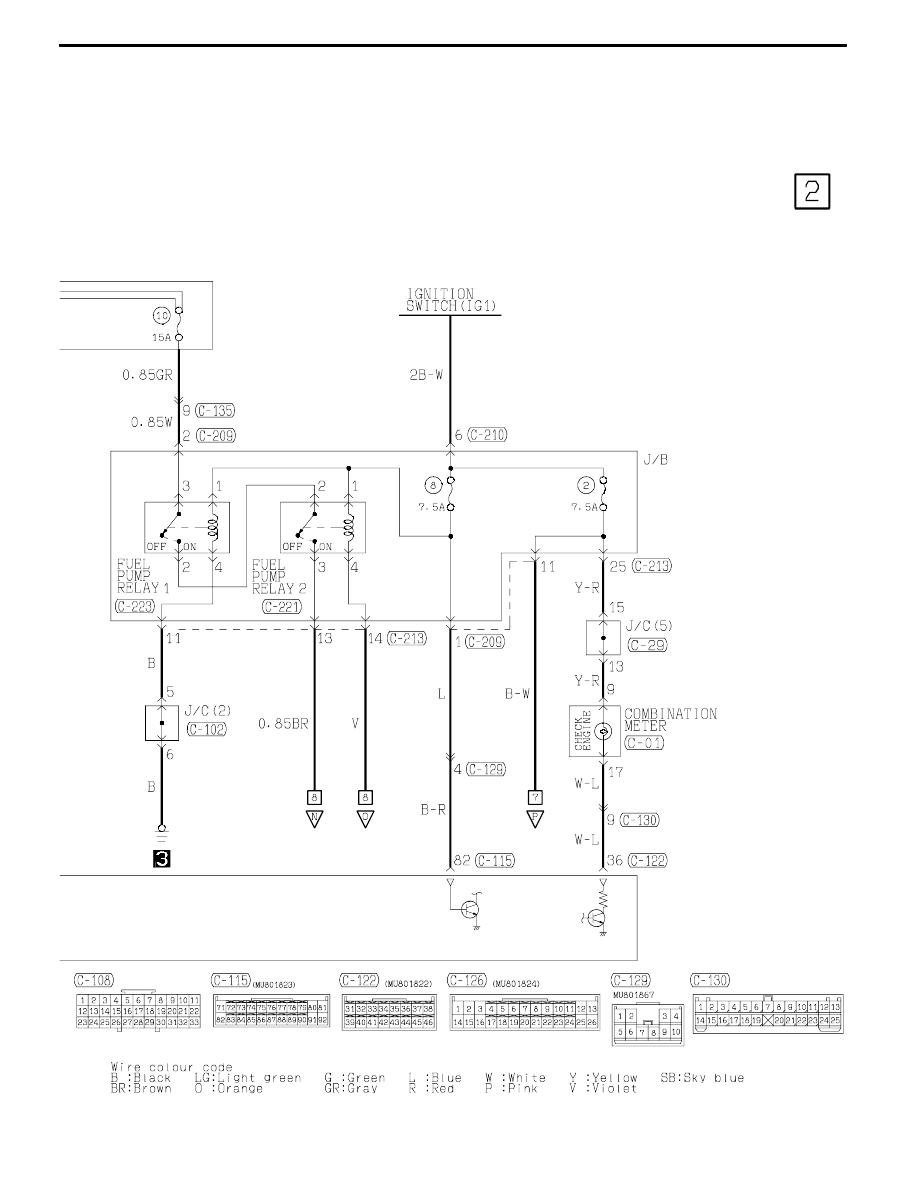

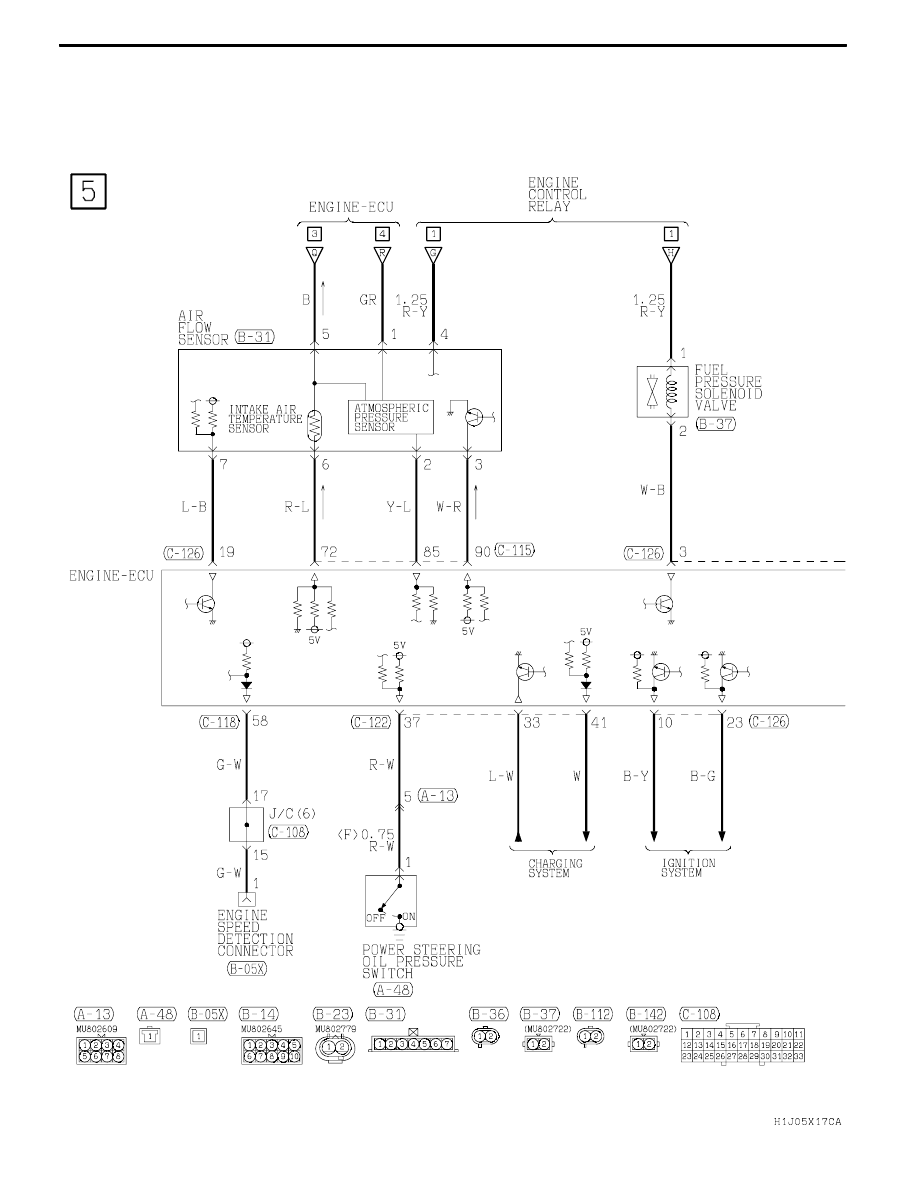

ENGINE CONTROL SYSTEM <L.H. drive vehicles> (CONTINUED)
