CIRCUIT DIAGRAMS

H1J02X06AA

B-79

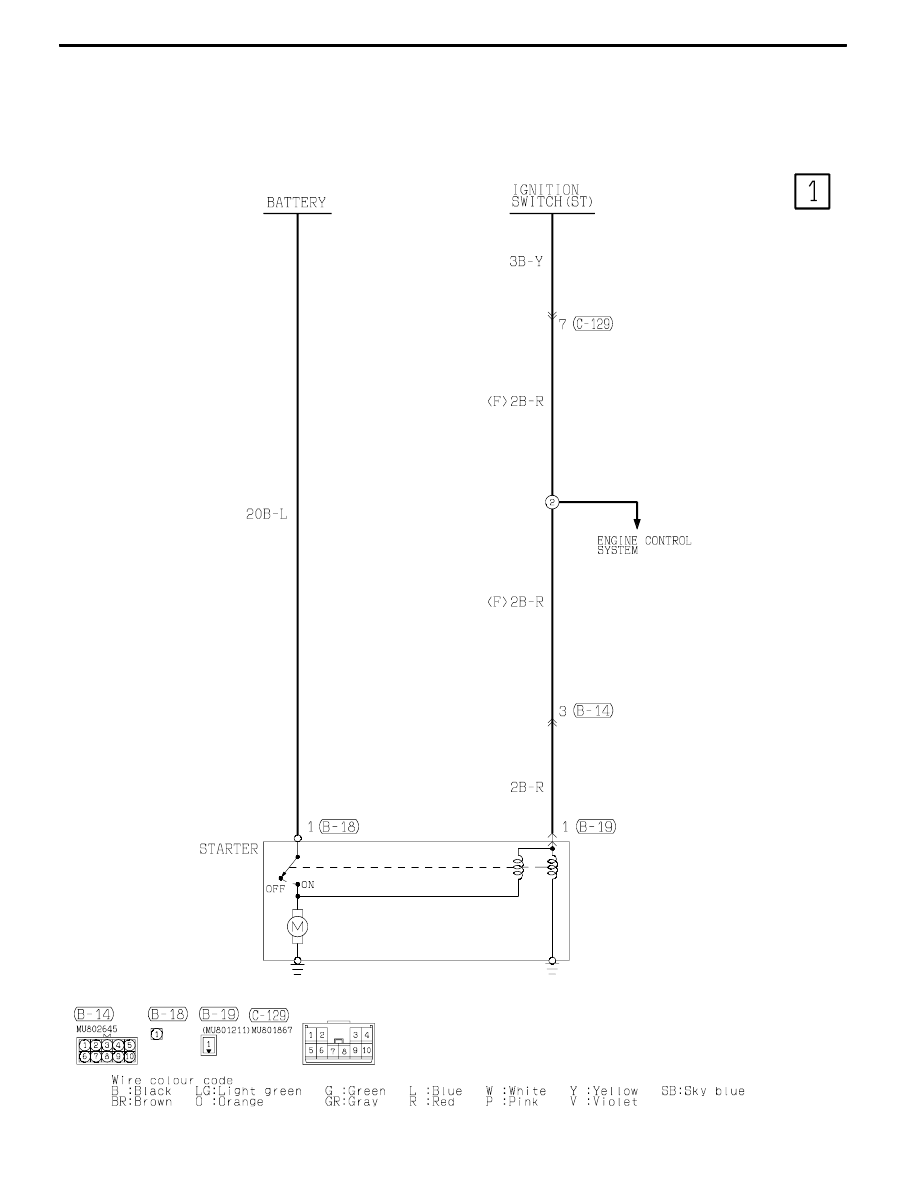

STARTING SYSTEM

CIRCUIT DIAGRAMS

B-80

STARTING SYSTEM (See P.B-79.)

OPERATION
When the ignition switch is turned to the ST position,

the starter contacts (magnet switch) turns ON and

the starter motor starts turning over.

TROUBLESHOOTING HINTS
1. Starter motor does not turn over at all.

D

Check starter (coil).

D

Check battery terminals for proper contact.

2. Starter motor does not stop rotating.

D

Check starter (magnet switch).

CIRCUIT DIAGRAMS

B-81

NOTES

CIRCUIT DIAGRAMS

H1J03X08AA

B-82

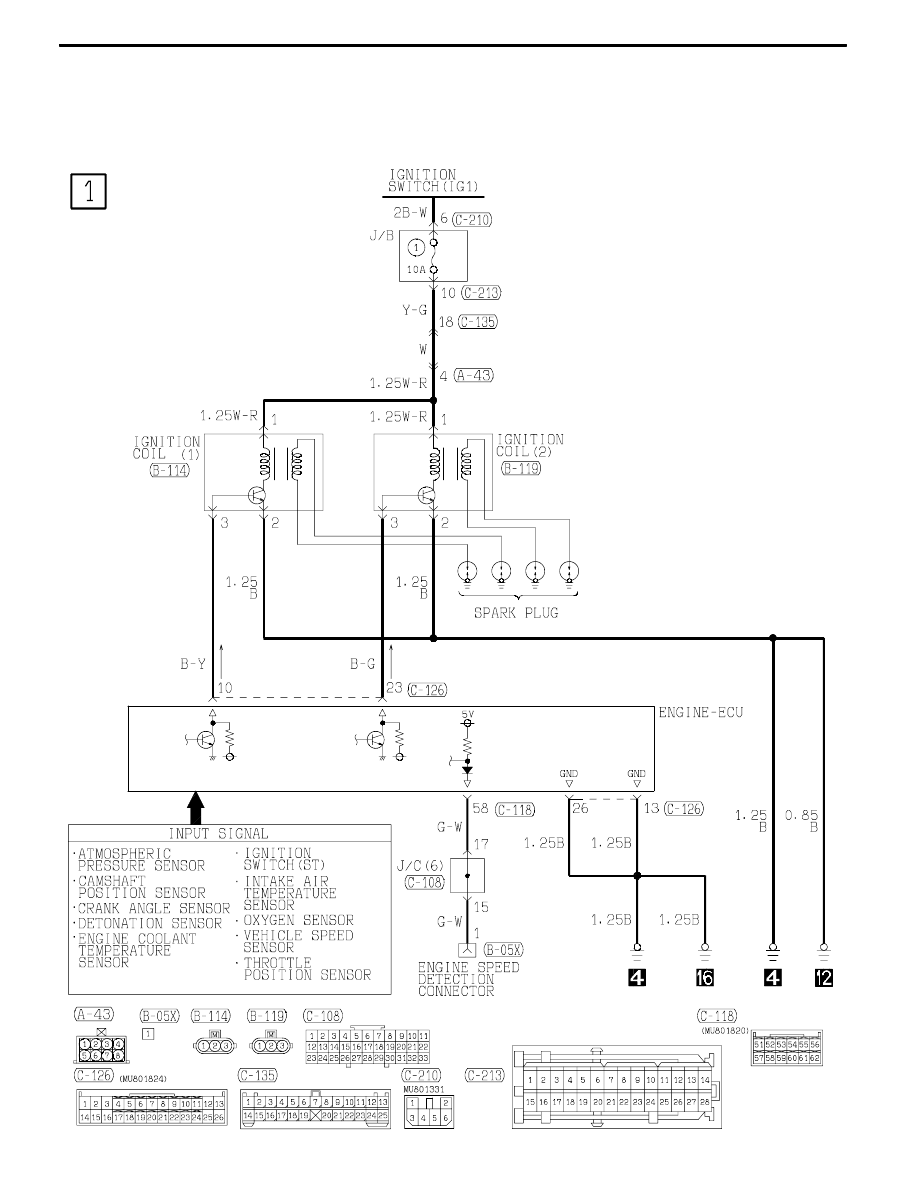

IGNITION SYSTEM

L.H. drive vehicles
