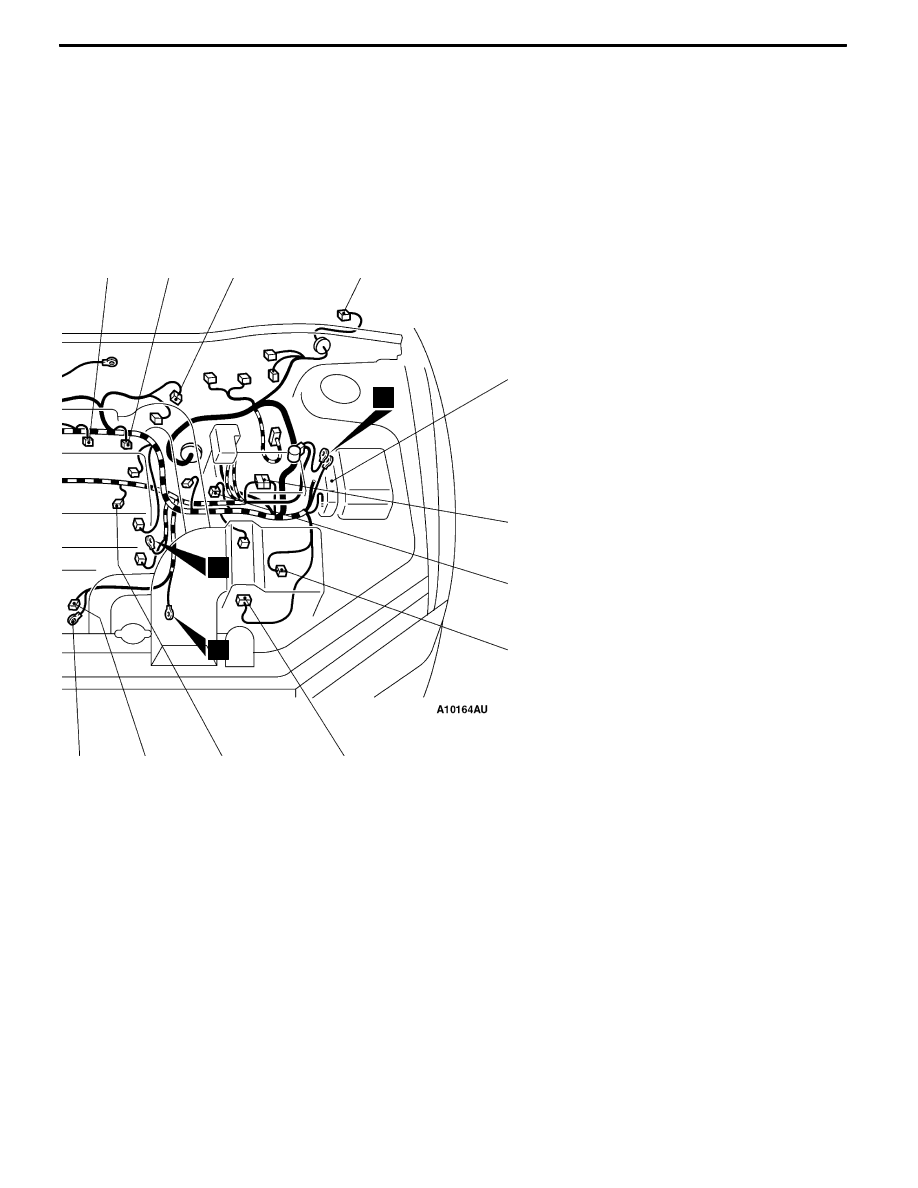

WIRING HARNESS CONFIGURATION DIAGRAMS

B-25

B-18

B-24

B-02

B-01

B-05X

B-06X

B-07X

B-08X

B-09X

B-10X

B-11X

B-12X

B-14

B-03

B-36

B-19

B-20

B-31

4

11

12

B-15

B-18 (1)

Starter

B-19 (1-B)

Starter

B-20 (1-B)

Oil pressure switch

B-21 (1)

Alternator

B-22 (4-GR)

Alternator

B-23 (2-B)

Purge control solenoid valve

B-24 (2-B)

Injector 4

B-25 (2-B)

Injector 3

B-26 (2-B)

Injector 2

B-27 (2-B)

Injector 1

B-31 (7-B)

Air flow sensor

B-34 (4-B)

Oxygen sensor

B-36 (2-GR)

Waste gate solenoid valve

B-37 (2-B)

Fuel pressure solenoid valve

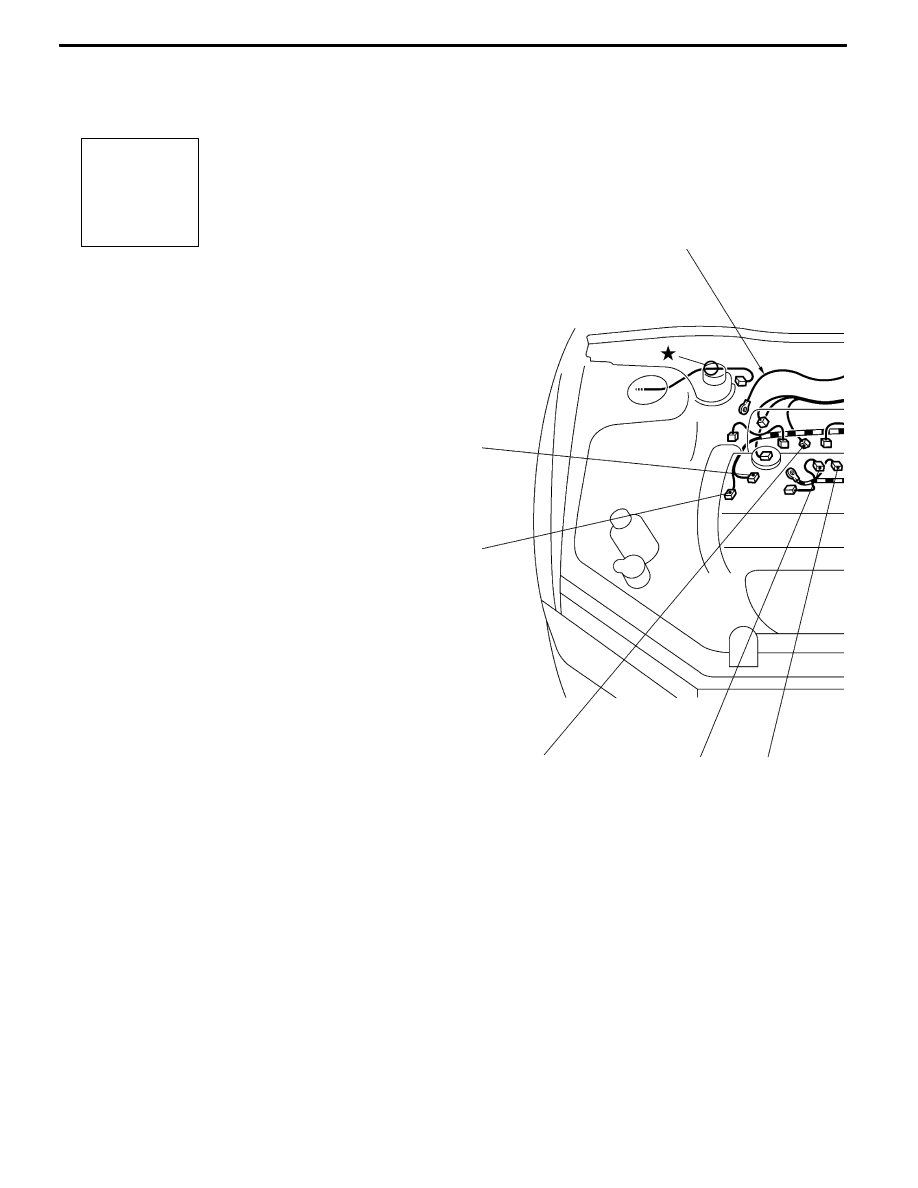

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector

symbol

-108

thru

-142

B

Earth cable

B-119

B-121

B-112

B-122

B-142

Connector colour code

B:Black

Y:Yellow

L:Blue

G:Green

R:Red

BR:Brown

V:Violet

O:Orange

GR:Gray

None: Milk white

B-16

R.H. drive vehicles

B-108 (2-B)

Back-up lamp switch

B-110 (1-B)

Engine coolant temperature gauge unit

B-112 (2-BR)

EGR solenoid valve

B-114 (3-GR) Ignition coil 1

B-115 (6-B)

Idle speed control servo

B-116 (3-B)

Camshaft position sensor

B-118 (2-B)

Engine coolant temperature sensor

B-119 (3-GR) Ignition coil 2

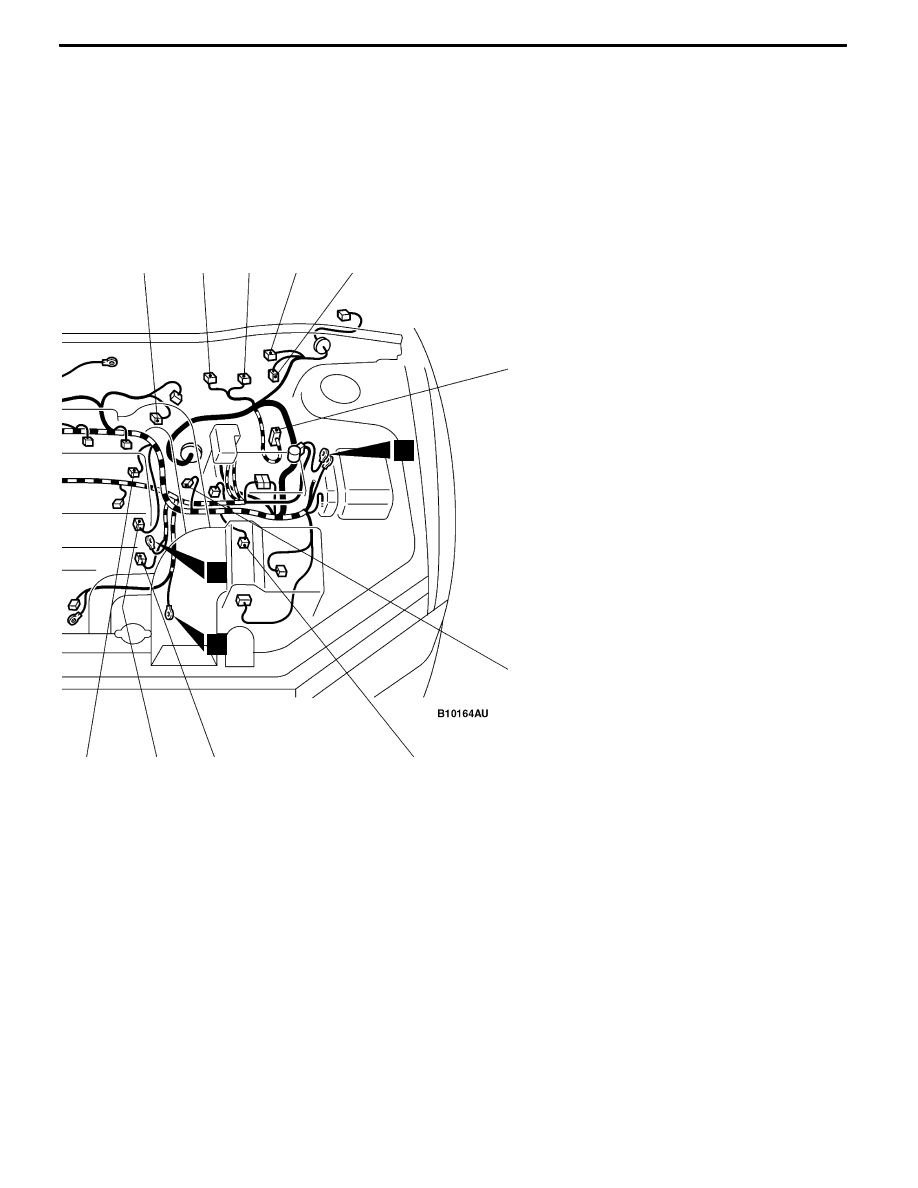

WIRING HARNESS CONFIGURATION DIAGRAMS

B-115

B-114

B-116

B-110

B-108

B-123

B-118

B-139 B-140 B-138

B-141

4

11

12

B-17

B-121 (3-B)

Crank angle sensor

B-122 (2-GR) Detonation sensor

B-123 (34-B)

ABS-ECU

B-138 (6-B)

Resistor

B-139 (5-B)

Electric pump relay <ACD>

B-140 (4)

Fuel pump relay 3

B-141 (2-B)

Fuel pump resistor

B-142 (2-B)

Secondary air control solenoid valve

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector

symbol

-01

thru

-45

C

C-29

C-05

C-04

C-03

C-32

C-02

C-01

C-36

C-26

C-24

C-45

C-23

C-22

C-42

C-41

C-21

6

7

5

16

17

15

J/B

Y

B-18

DASH PANEL

L.H. drive vehicles

C-01 (21)

Combination meter

C-02 (21-L)

Combination meter

C-03 (4)

Hazard warning switch

C-04 (4)

Clock

C-05 (22-GR) J/C (1)

C-08 (22-GR) J/C (3)

C-10 (7)

Outside/Inside air selection damper

control motor and potentiometer

C-14 (2)

Blower motor

C-16 (4)

Resistor

C-21 (20-Y)

SRS-ECU

C-22 (16-B)

Diagnosis connector

C-23 (12)

Diagnosis connector

C-24 (20)

Instrument panel wiring harness and front

door wiring harness (LH) combination
