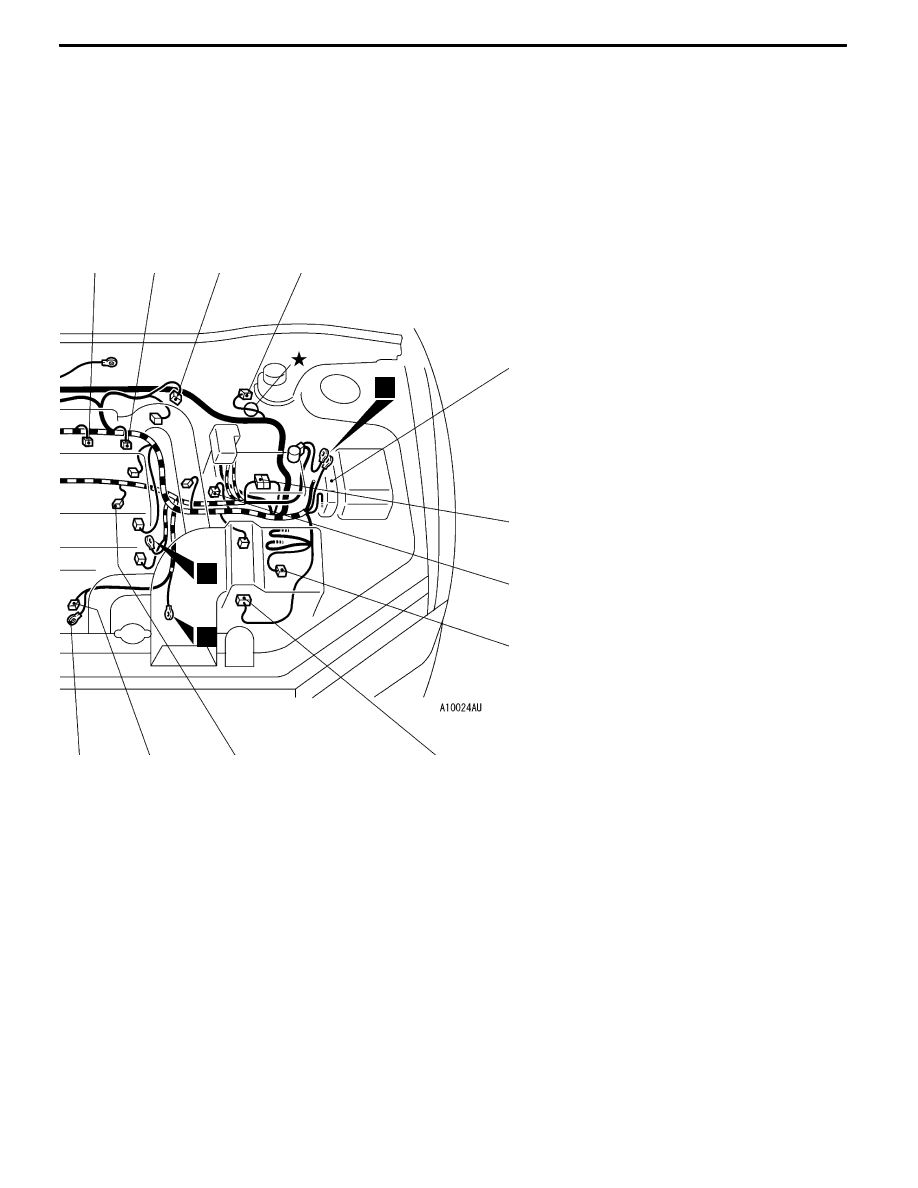

WIRING HARNESS CONFIGURATION DIAGRAMS

B-25

B-18

B-24

B-02

B-04

B-05X

B-06X

B-07X

B-08X

B-09X

B-10X

B-11X

B-12X

B-14

B-03

B-36

B-19

B-20

B-31

4

11

12

B-11

B-18 (1)

Starter

B-19 (1-B)

Starter

B-20 (1-B)

Oil pressure switch

B-21 (1)

Alternator

B-22 (4-GR)

Alternator

B-23 (2-B)

Purge control solenoid valve

B-24 (2-B)

Injector 4

B-25 (2-B)

Injector 3

B-26 (2-B)

Injector 2

B-27 (2-B)

Injector 1

B-31 (7-B)

Air flow sensor

B-34 (4-B)

Oxygen sensor

B-36 (2-GR)

Waste gate solenoid valve

B-37 (2-B)

Fuel pressure solenoid valve

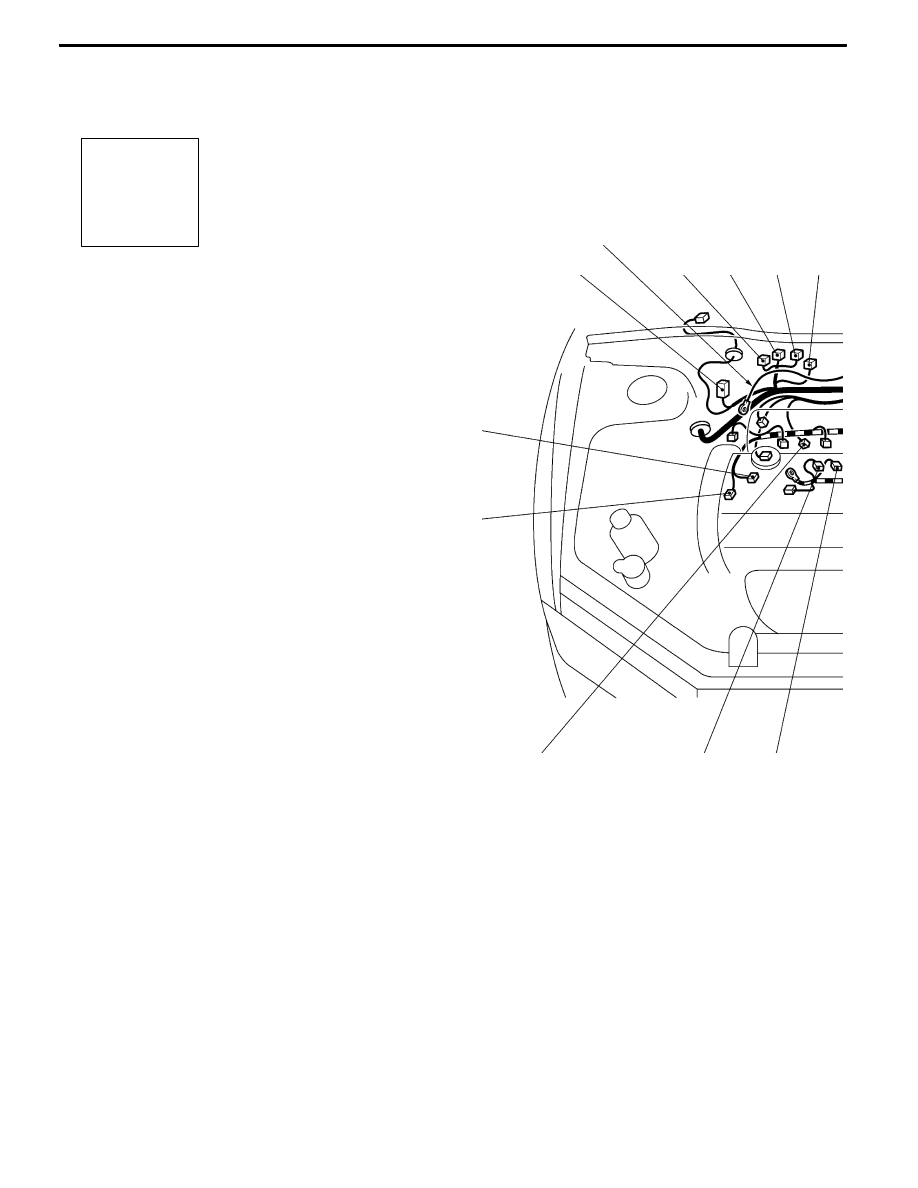

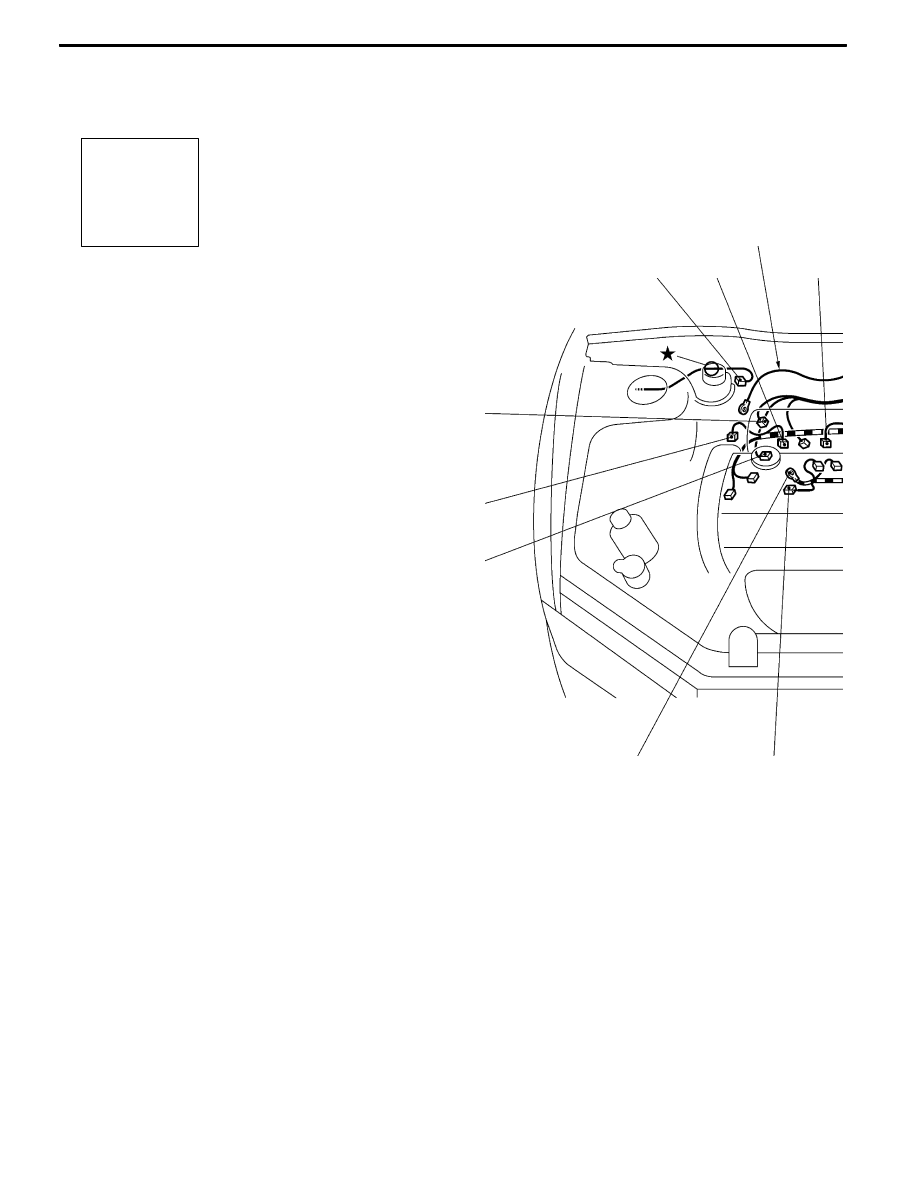

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector

symbol

-108

thru

-142

B

Earth cable

B-123

B-138 B-139 B-140 B-141

B-119

B-121

B-122

B-112

B-142

Connector colour code

B:Black

Y:Yellow

L:Blue

G:Green

R:Red

BR:Brown

V:Violet

O:Orange

GR:Gray

None: Milk white

B-12

L.H. drive vehicles

B-108 (2-B)

Back-up lamp switch

B-110 (1-B)

Engine coolant temperature gauge unit

B-112 (2-BR)

EGR solenoid valve

B-114 (3-GR) Ignition coil 1

B-115 (6-B)

Idle speed control servo

B-116 (3-B)

Camshaft position sensor

B-118 (2-B)

Engine coolant temperature sensor

B-119 (3-GR) Ignition coil 2

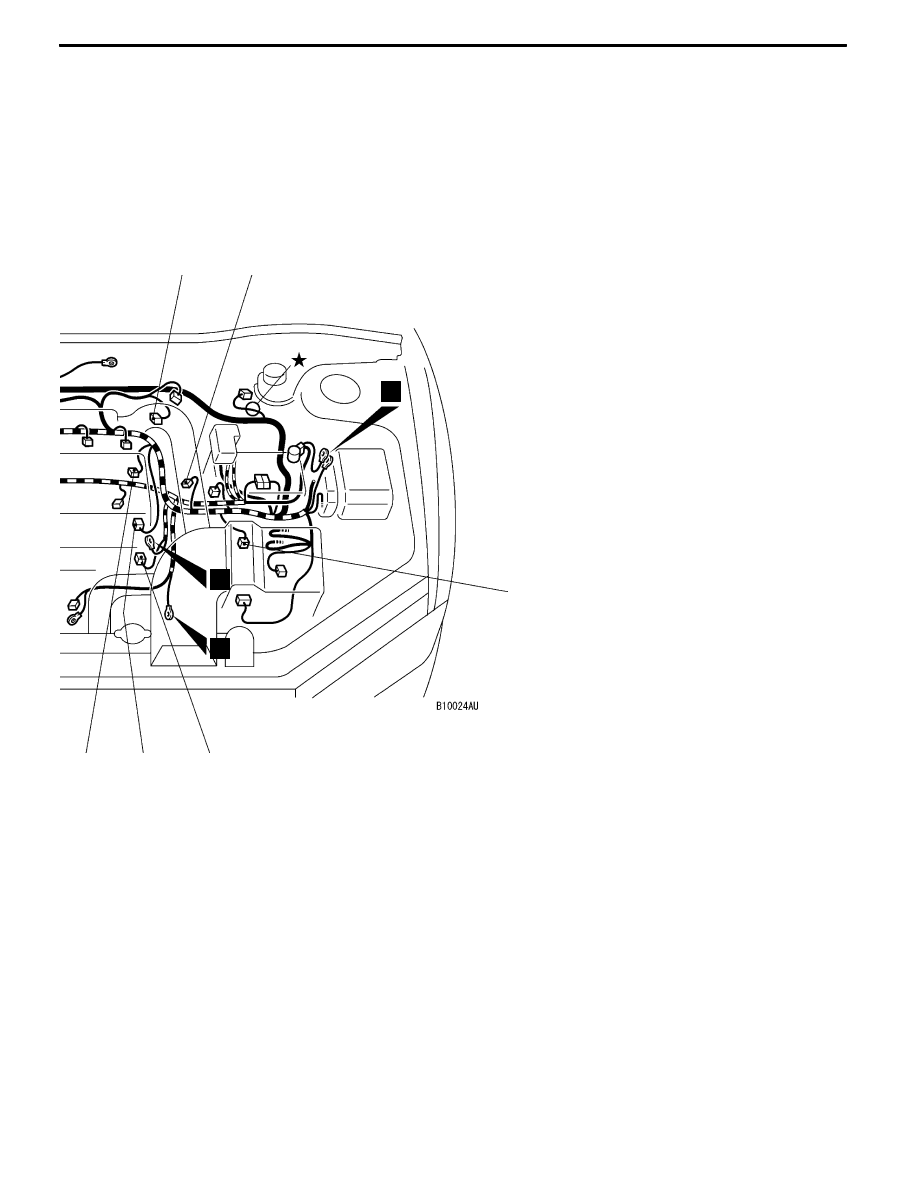

WIRING HARNESS CONFIGURATION DIAGRAMS

B-115

B-114

B-118

B-108

B-116

B-110

4

11

12

B-13

B-121 (3-B)

Crank angle sensor

B-122 (2-GR) Detonation sensor

B-123 (34-B)

ABS-ECU

B-138 (6-B)

Resistor

B-139 (5-B)

Electric pump relay <ACD>

B-140 (4)

Fuel pump relay 3

B-141 (2-B)

Fuel pump resistor

B-142 (2-B)

Secondary air control solenoid valve

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector

symbol

-01

thru

-37

B

Earth cable

B-27

B-26

B-04

B-22

B-21

B-37

B-34

B-23

Connector colour code

B:Black

Y:Yellow

L:Blue

G:Green

R:Red

BR:Brown

V:Violet

O:Orange

GR:Gray

None: Milk white

B-14

ENGINE AND TRANSMISSION

R.H. drive vehicles

B-01 (5-GR)

Windshield wiper motor

B-02 (4-B)

Throttle position sensor

B-03 (3-B)

Vehicle speed sensor

B-04 (2-GR)

Brake fluid level switch

B-05X (1)

Engine speed detection connector

B-06X (5)

No connection

B-07X (4)

No connection

B-08X (4)

No connection

B-09X (4)

Ignition coil relay

B-10X (4)

No connection

B-11X (4)

Engine control relay

B-12X (4)

A/C compressor relay

B-14 (10-B)

Control wiring harness and battery wiring

harness combination
