HOW TO READ THE WIRING DIAGRAMS -

How to Read Configuration Diagrams

A-3

HOW TO READ CONFIGURATION DIAGRAMS

The wiring harness diagrams clearly show the connector locations and harness routings at each site

on actual vehicles.

Denotes connector No.

The same connector No. is used throughout the circuit diagrams to facilitate

connector location searches.

The first alphabetical symbol indicates the location site of the connector

and a number that follows is the unique number. Numbers are assigned to

parts in clockwise order on the diagram.

A-43

Example: A-12

Number specific to connector (serial number)

Connector location site symbol

A: Engine compartment

B: Engine and transmission

assembly

C: Dash panel

Denotes earth point.

Same earth number is used throughout circuit

diagrams to facilitate search of earth point. Refer

to SINGLE PART INSTALLATION POSITION -

EARTH MOUNTING LOCATIONS for details of

earth points.

Indicates the device to which the

connector is to be connected.

A-39 (2-B)

Headlamp (LO: RH)

A-40 (1)

Horn (LO)

A-41 (1)

Horn (HI)

A-42 (2-B)

Windshield washer motor

The number of connector pins and the

connector colour (except milk white)* are

shown for ease of retrieval.

Example: (2-B)

Connector colour

(milk white if no colour is indicated)

Number of connector pins

*: Typical connector colours

B: Black

Y: Yellow

L: Blue

G: Green

R: Red

The mark L shows the

standard mounting posi-

tion of wiring harness.

R

A-44

A-45

A-42

A-39

Denotes the colour of corrugated

tube or vinyl tube. (If not specified,

it is black.)

R: Red

Y: Yellow

Denotes a section covered by a

corrugated tube.

BR: Brown

V: Violet

O: Orange

GR:Gray

None: Milk white

D: Floor and roof

E: Door

F: Luggage compartment

HOW TO READ THE WIRING DIAGRAMS -

How to Read Circuit Diagrams

A-4

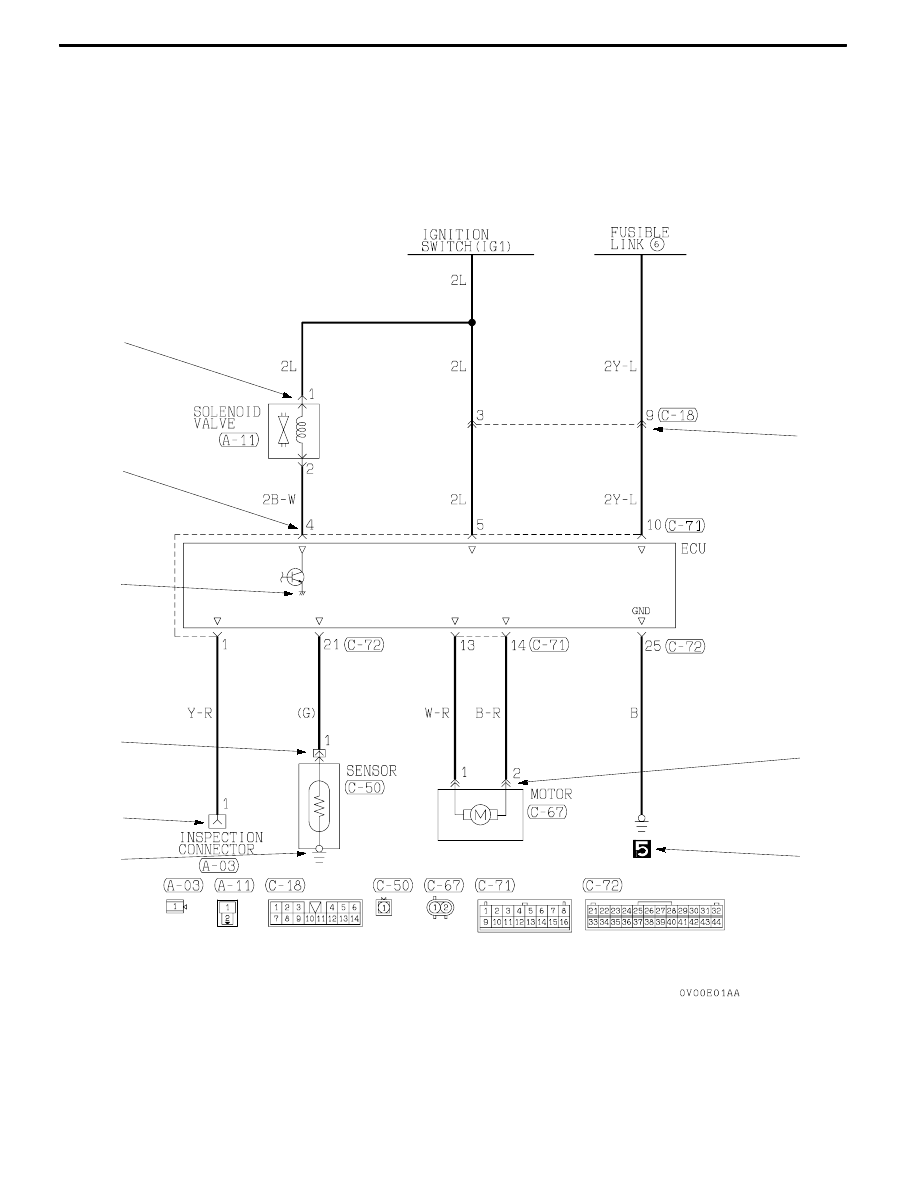

HOW TO READ CIRCUIT DIAGRAMS

The circuit of each system from fuse (or fusible link) to earth is shown. The power supply is shown

at the top and the earth at the bottom to facilitate understanding of the current flow.

Indicates the power supply in the control

unit. If no voltage is displayed, this

indicates SYSTEM voltage.

Indicates power take out.

Indicates connector No. The same

No. as in the wiring harness diagram

is used.

Connector numbers enclosed by

frame are indicated with the

connector symbols at the lower part

of the page.

Connector numbers not enclosed by

a frame indicate components which

are integrated with the harness.

Indicates harness junction point No. for

another system. It corresponds to the

junction point No. indicated on the

destination system circuit diagram.

Indicates the circuit name to be

connected. The arrow indicates the

current flow direction.

An “X” at the end of a connector No.

indicatesthattheconnectorisconnected

to a centralized junction that is shown

in the section “CENTRALIZED JUNC-

TION”.

Indicates the operating condi-

tions of the engine coolant

temperature switch, etc.

Indicates the connector symbol.

Connectors in the circuit diagram are

indicated in numerical order.

Indicates shield wire.

Indicates that terminal is connected via

a plate in the relay box.

Each circuit diagram consists of

block(s). The blocks are divided by

page number.

Indicates that the diagram continues
at

A

which belongs to the

block

in the same circuit.

2

Indicate that the current flows

from down to up. Bi-directional

arrows indicate

that

the

direction of

current flow

changeswhencommunication

is in progress.

HOW TO READ THE WIRING DIAGRAMS -

How to Read Circuit Diagrams

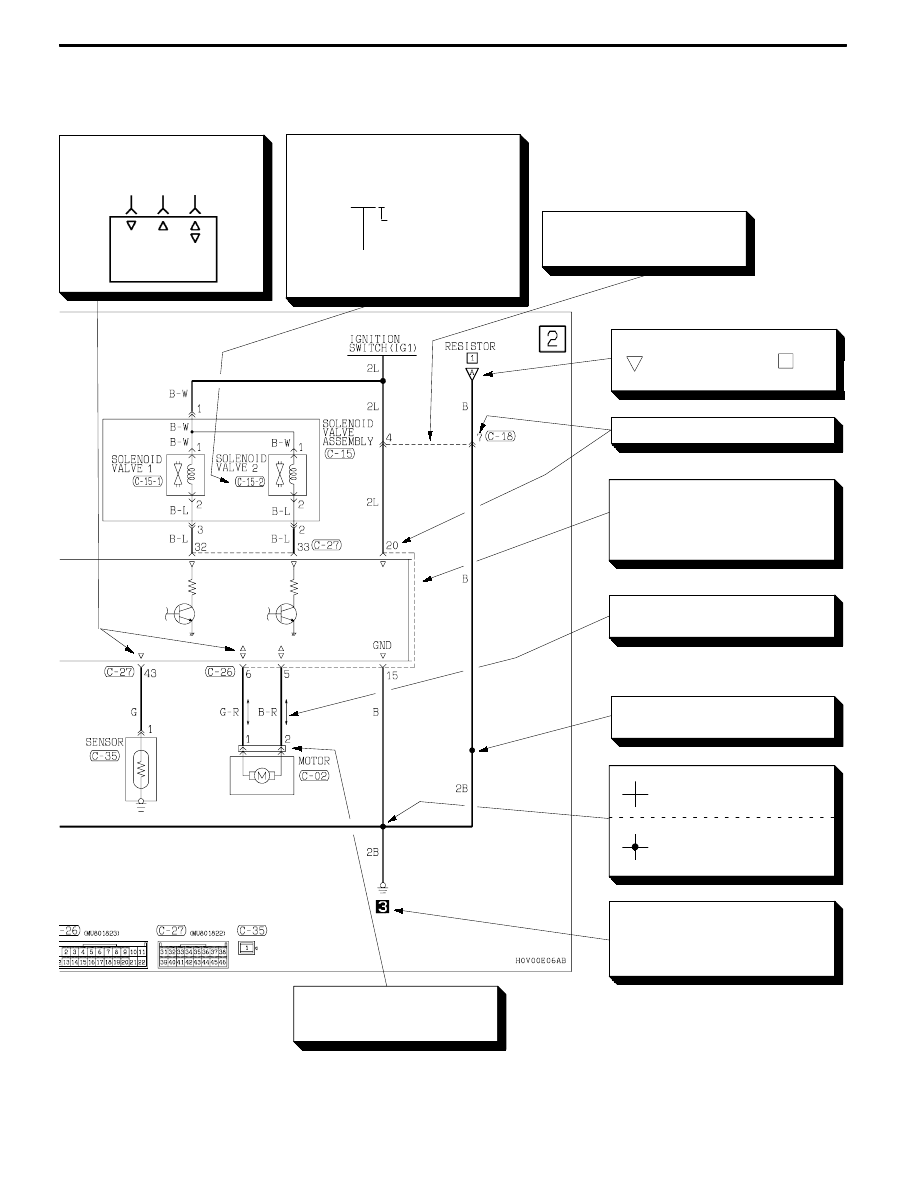

A-5

Indicates

input/output

to/from

control unit (current flow direction).

Input Output

Input/

output

In case two or more connectors are

connected to the same device, markings

indicating the same connectors are

connected by a broken line.

Indicates current flow downward or

upward as controlled by the control unit.

Indicates harness junction where wire

diameter or colour changes.

Indicates intersections at

which the lead wire are not

connected.

Indicates intersections at

which the lead wires are

connected.

Indicates representative vehicle body

earth point. (Same No. as that of earth

point in wiring harness diagram and

installation locations of individual parts.)

Indicates that the terminal is a spare

one if the device (sensors in this

case) is not provided.

Indicates terminal No.

Indicates that the diagram comes from

A

which belongs to the

block

in the same circuit.

1

A broken line indicates that these

connectors are the same intermedi-

ate connectors.

Indicates a wiring connector which is inside

the equipment and which is not shown in

the wiring harness configuration diagram.

Example C-15-2

Indicatestheconnectornumber

shown in the wiring harness

configuration diagram.

Indicates a connector

which is inside the

equipment, numbered

in order starting from 1.

HOW TO READ THE WIRING DIAGRAMS -

Markings for Connector Earthing

A-6

MARKINGS FOR CONNECTOR EARTHING

6

5

3

4

3

8

2

7

1
