DIAGNOSTIC FUNCTION

DIAGNOSIS CODE SET
The ETACS-ECU sends diagnosis codes if the communication

line is faulty when the MUT-ll is connected.

NOTE Refer to the Workshop Manual for details of the

diagnostic items.

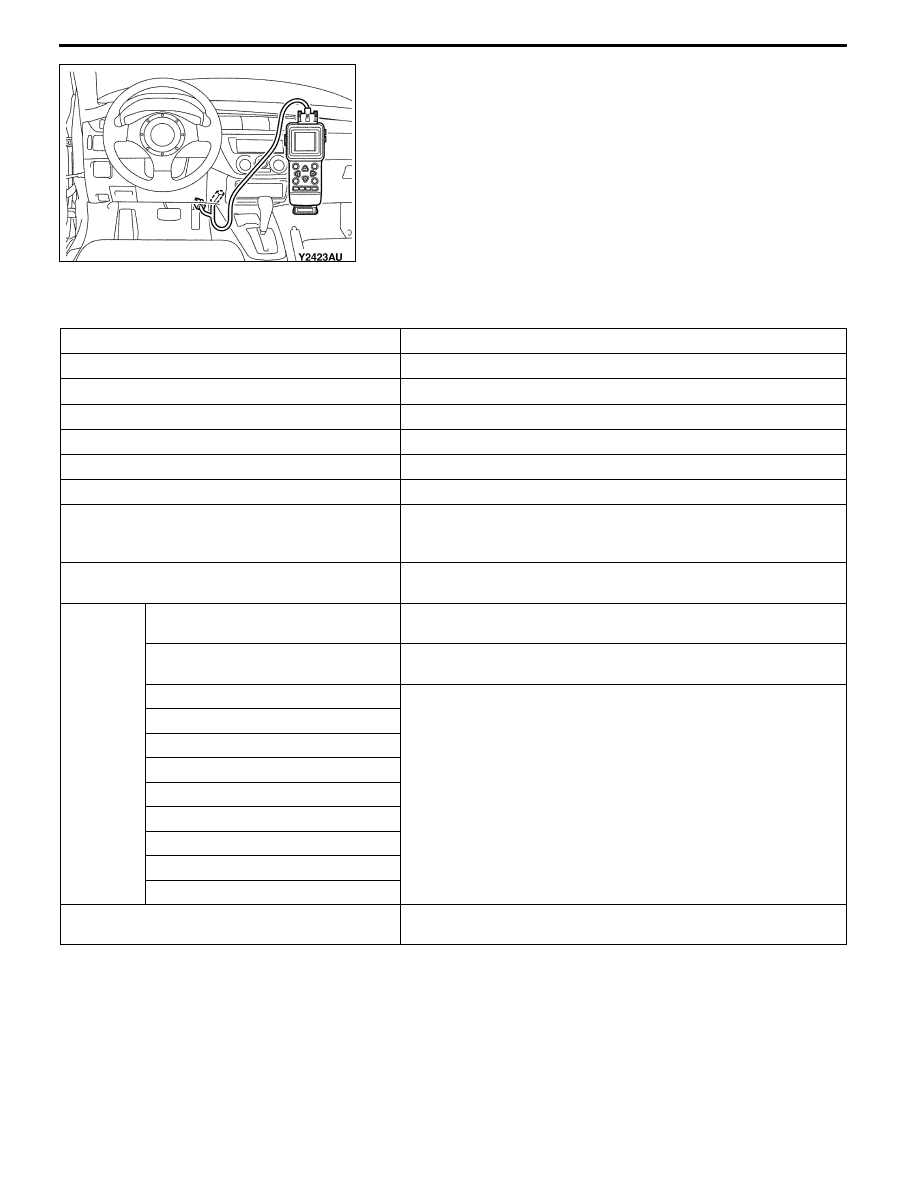

SWS INPUT SIGNAL CHECK BY MUT-II
When the MUT-II is connected to the diagnostic connector,

and switches input for the SWS are operated, the buzzer

in the MUT-II sounds, indicating whether the operations of

the switches are satisfactory or not.

INPUT SIGNALS THAT CAN BE CHECKED

Input signal

Conditions for sounding buzzer

Ignition switch (ACC)

When the switch is turned from the LOCK (OFF) position to ACC

Ignition switch (IG1)

When the switch is turned from ACC to the ON position

Hazard warning lamp switch

When the switch is turned from the OFF to the ON position

Rear fog lamp switch

When the switch is turned from the OFF to the ON position

Driver’s seat door switch

When the driver’s seat door is opened from the closed state

Various door switches

When one of the closed doors is opened

Driver’s seat door lock actuator

When the key cylinder or door lock knob of the driver seat is turned

from LOCK to UNLOCK position, or from UNLOCK to LOCK

position

Speed signal

When the speed changes from less than 10 km/h to more than

10 km/h

Column

switch

Tail lamp switch

When the lighting switch is turned from one position to the tail lamp

position

Headlamp switch

When the lighting switch is turned from one position to the

headlamp position

Dimmer switch

When the switch is turned from the OFF to the ON position

Passing switch

p

Turn signal lamp LH switch
Turn signal lamp RH switch
Windshield mist wiper switch
Windshield intermittent wiper switch
Windshield low speed wiper switch
Windshield high speed wiper switch
Windshield washer switch

Multi-purpose fuse No.17 load

When the multi-purpose fuse No. 17 is used as the power supply

load

EQUIPMENT –

Smart Wiring System (SWS)

7-14

FUNCTIONS AND CONTROL OF SWS ECUS

The following functions are controlled by the SWS ECUs:

No.

Functions

Control ECU

1

Lamp still ON reminder warning function

ETACS-ECU, column switch

2

Central door lock control function

ETACS-ECU

3

Power window timer function

ETACS-ECU, power window main switch

4

Windshield wiper washer control function

ETACS-ECU, front ECU, column switch

5

Headlamp auto-cut function

ETACS-ECU, front ECU, column switch

6

Flasher timer function

ETACS-ECU, column switch

7

Rear fog lamp function

ETACS-ECU

8

Dimmer type room lamp control function

ETACS-ECU

LAMP STILL ON REMINDER WARNING FUNCTION
When the tail lamp, fog lamp, or headlamp is ON, if the ignition

switch is in “OFF” position and the driver’s door is opened,

a buzzer will sound continuously to warn that the lamp is

illuminated. However, if the tail lamp or headlamp has been

turned off by the headlamp auto-cut function, the buzzer will

not sound.

CENTRAL DOOR LOCK CONTROL FUNCTION
When the driver’s seat door is locked (after the unlock switch

in the driver’s seat door lock actuator is turned OFF, the

lock switch is turned ON), the ETACS-ECU activates the lock

relay output for 0.25 seconds and locks all doors. Next, when

the driver’s seat door is unlocked (after the lock switch in

the driver’s seat unlock actuator is turned OFF, the unlock

switch is turned ON), the ETACS-ECU activates the unlock

relay output for 0.25 seconds and unlocks all doors.

Tail lamp, fog lamp, or

headlamp

Ignition

s w i tc h

position

Driver’s

seat door

switch

B u z z e r

output

ON

OFF

OFF

ON (ACC)

(Open) ON

(Closed) OFF

(Sounds) ON

(Does not sound)

OFF

Lock switch

ON

OFF

Unlock switch

ON

OFF

Lock relay output

ON

OFF

Unlock relay output

ON

OFF

t: 0.25 seconds

t

t

EQUIPMENT –

Smart Wiring System (SWS)

EQUIPMENT –

Smart Wiring System (SWS)

7-15

POWER WINDOW TIMER FUNCTION
When the ignition switch is turned to the ON position, the

power window relay and power window switch reception

permission signals (SWS signal sent from the ETACS) are

turned ON. After the ignition switch is turned OFF, the system

continues to turn ON the power window switch reception

permission signal for about 30 seconds and to enable the

opening and closing of the door window by the power window

switch. The power window relay goes OFF about 30 seconds

after the reception permission signal goes OFF. When the

driver’s seat door is opened while the timer is in operation,

the reception permission signal will be turned ON for about

30 seconds from this point. However, if the driver’s seat door

is closed, the reception permission signal will be turned OFF.

The power window relay goes OFF about 30 seconds after

the reception permission signal goes OFF.

WINDSHIELD WIPER WASHER CONTROL FUNCTION

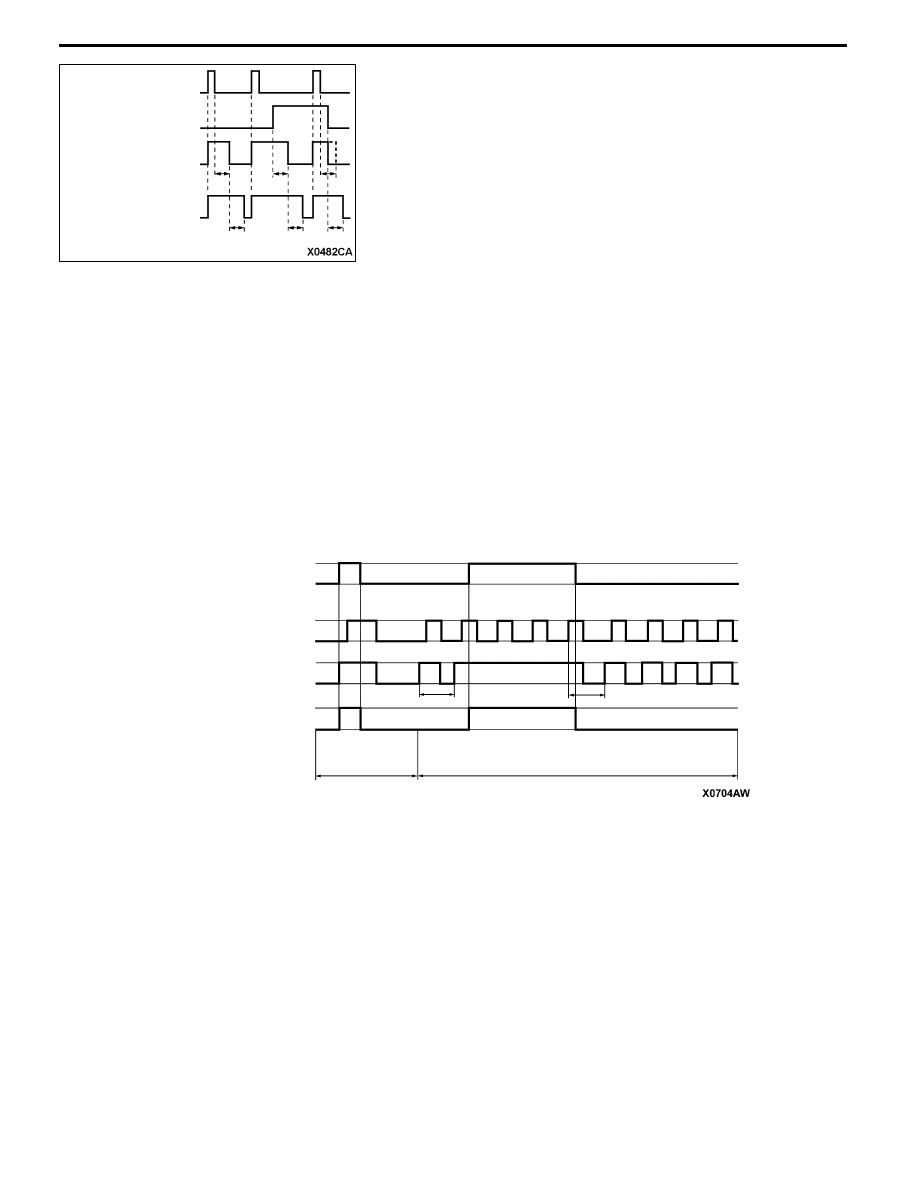

1. Mist wiper control

When the ignition switch is at the ACC or ON position, if the windshield mist wiper switch of the column
switch is turned ON, the front ECU turns ON the windshield wiper drive signal. At the same time, the
wiper speed switching relay is turned ON (HI), and while the windshield mist wiper switch is ON, the
windshield wiper will operate at high speed. At the point the windshield mist switch is turned ON, if the
windshield wiper has been operating intermittently, the same operations as the above will be performed
while the windshield mist wiper switch is ON. After the windshield mist wiper switch goes OFF, the intermittent
operations will be set again TI seconds after the windshield wiper auto-stop signal is turned ON last.

Windshield mist wiper switch

ON

OFF

Windshield wiper auto-stop signal

ON

OFF

Windshield wiper drive signal

ON

OFF

TI: Intermittent wiper intermittent time

TI

TI

When

windshield

wiper

switch is OFF

When windshield intermittent

wiper is operating

Windshield

wiper

speed

switching relay

(HI) ON

(LO) OFF

Ignition

switch (IG)

Driver’s

seat door

switch

ON

OFF

(Open) ON

(Closed) OFF

Power

window

switch reception

permission sig-

nal

(Permitted)

ON

(Prohibited)

OFF

Power window

relay

ON

OFF

t: 30 seconds

t

t

t

t

t

t

EQUIPMENT –

Smart Wiring System (SWS)

7-16

2. Low Speed Wiper, High Speed Wiper Control

When the ignition switch is at the ACC or ON position, if the windshield low speed wiper switch of the
column switch is turned ON, the front ECU turns ON the windshield wiper drive signal, turns OFF (LO)
the windshield wiper speed relay, and operates the windshield wiper at low speed. Next, when the windshield
high speed wiper switch is turned ON, the windshield wiper drive signal is turned ON, the windshield
wiper speed switching relay is turned ON (HI), and the windshield wiper is operated at high speed.

Windshield low speed

wiper switch

ON

OFF

ON

OFF

Windshield wiper

drive signal

ON

OFF

Low speed operations

High speed operations

Windshield

wiper

speed switching relay

(HI) ON

(LO) OFF

Windshield high speed

wiper switch

Windshield wiper auto-stop

signal

ON

OFF

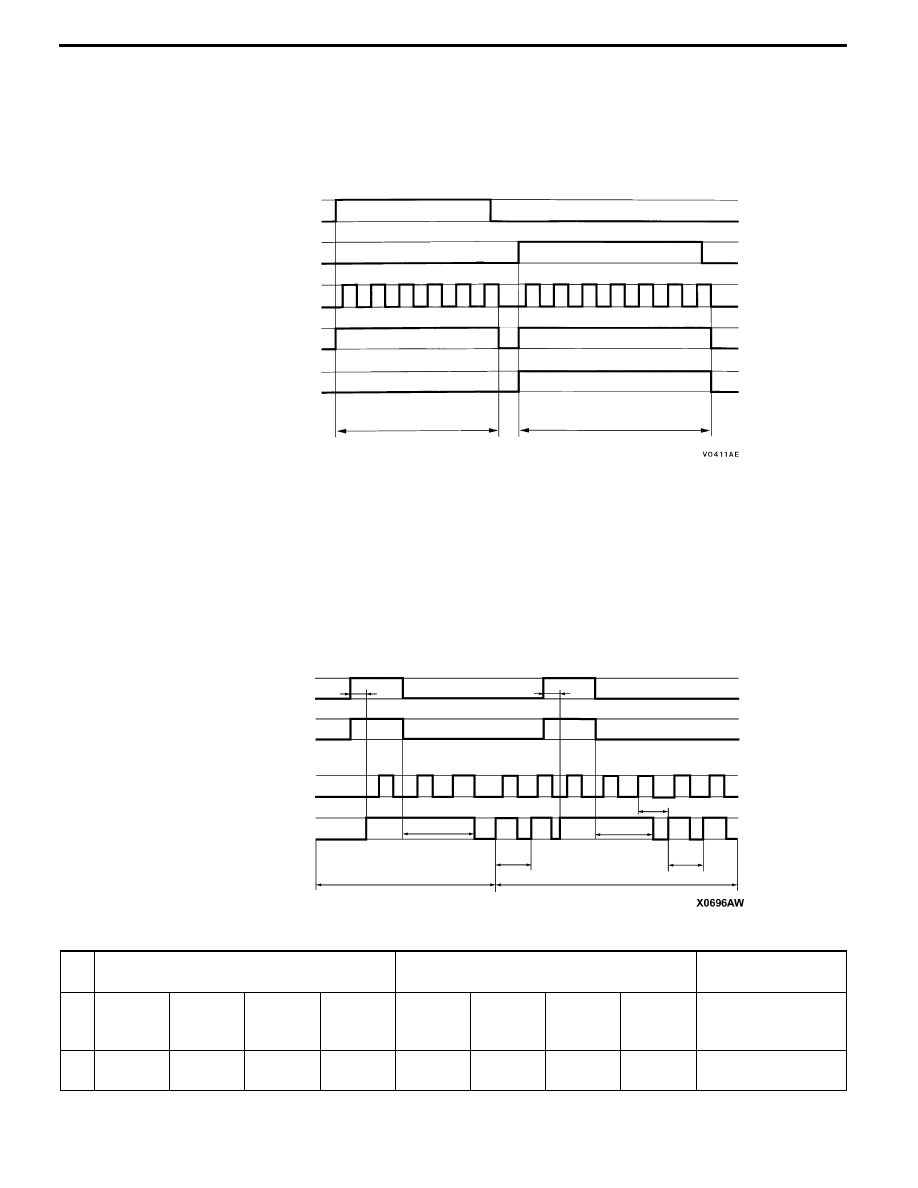

3. Washer control

When the ignition switch is at the ACC or ON position, if the windshield washer switch of the column
switch is turned ON, the front ECU turns ON the windshield washer relay. The windshield wiper drive
signal is turned ON in 0.3 seconds until 3 seconds after the windshield washer switch goes OFF (The
wiper drive signal output time varies according to the conditions. Refer to the following table for details)
to operate the windshield wiper continuously. When the windshield washer switch is turned ON, if the
windshield wiper is operating intermittently, intermittent operations will be continued after continuous
operations.

Windshield washer switch

ON

OFF

Windshield wiper auto-stop

signal

ON

OFF

Windshield wiper drive

signal

ON

OFF

TI: Intermittent wiper intermittent time

t

T

TI

T

TI

t

TI

When

windshield

wiper

switch is OFF

When windshield intermittent wiper

is operating

ON

OFF

Windshield washer relay

When wiper switch is OFF

When wiper switch is INT

When wiper switch

is LO or HI

t

0.3

seconds

or less

0.3 - 0.5

seconds

0.5 - 0.7

seconds

0.7

seconds

Less

than 0.2

seconds

0.3 - 0.5

seconds

0.5 - 0.7

seconds

0.7

seconds

-

T

0

second

1

second

2

seconds

3

seconds

0

second

1

second

2

seconds

3

seconds

3 seconds
