INTERIOR –

Seat

INTERIOR –

Seat

6-5

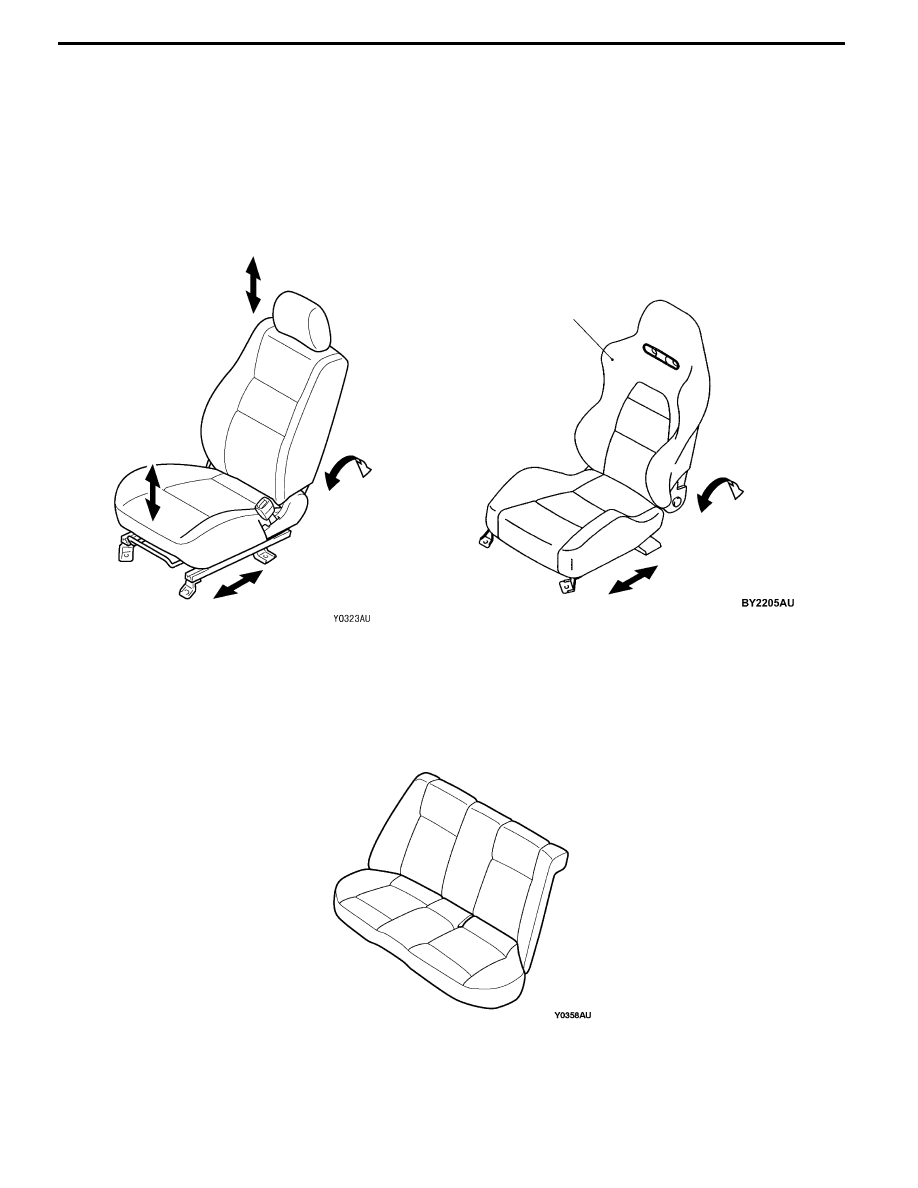

SEAT

FRONT SEAT

D

The most suitable driving position can be set

by the sliding and reclining mechanism. <RS>

D

Height adjustment function to secure the most

suitable driving posture has been adopted at

the driver’s seat. <RS>

D

RECARO seat adopting non-step adjustment

slide and reclining mechanism have been

equipped. <RS-II>

Head restraint

vertical adjustment

Reclining adjustment

Sliding adjustment

Height adjustment

Reclining adjustment

Sliding adjustment

RECARO seat

REAR SEAT

D

The rear seats have been set with the low back

bench seat.

<Low back bench seat>

INTERIOR –

Seat Belt

6-6

SEAT BELT

FRONT SEAT BELT

D

The adoption of 3-point seat belt with ELR which

has belt adjustment device for height and the

buckle fixed at the seat have secured the most

suitable fitting for the wearer.

D

The seat belt retractor with the pre-tensioner

and the force limiter for the driver’s seat and

the front passenger’s seat has been adopted

to improve safety.

REAR SEAT BELT

D

3-point seat belts with ALR/ELR (L.H./R.H./cen-

ter) have been installed.

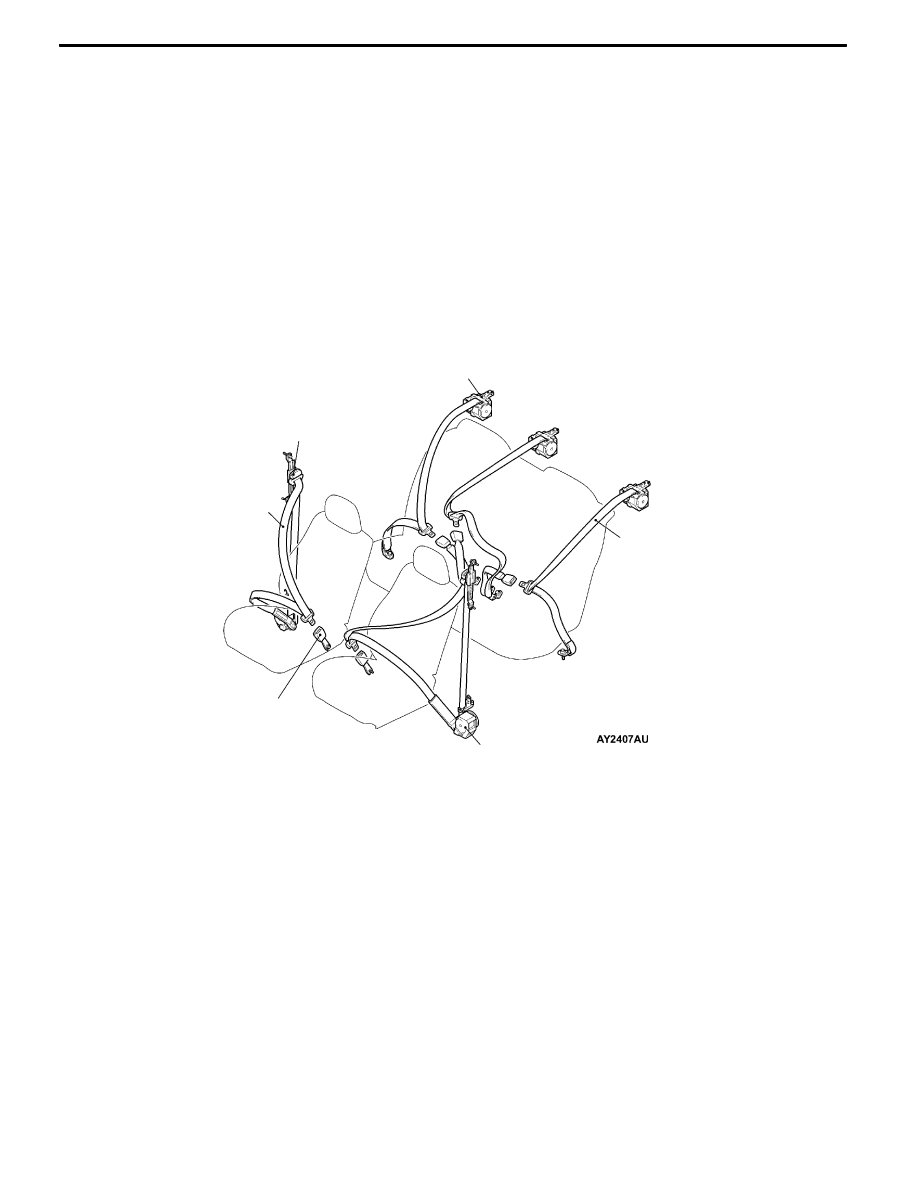

CONSTRUCTION DIAGRAM

Buckle (L.H./R.H.)

Belt adjustment device (L.H./R.H.)

3-point seat belt

with ELR

(L.H./R.H.)

3-point seat belt with

ALR/ELR (L.H./R.H./center)

Seat belt retractor with the pre-tensioner and

the force limiter (L.H./R.H.)

Seat belt retractor (L.H./R.H./center)

INTERIOR –

Seat Belt

6-7

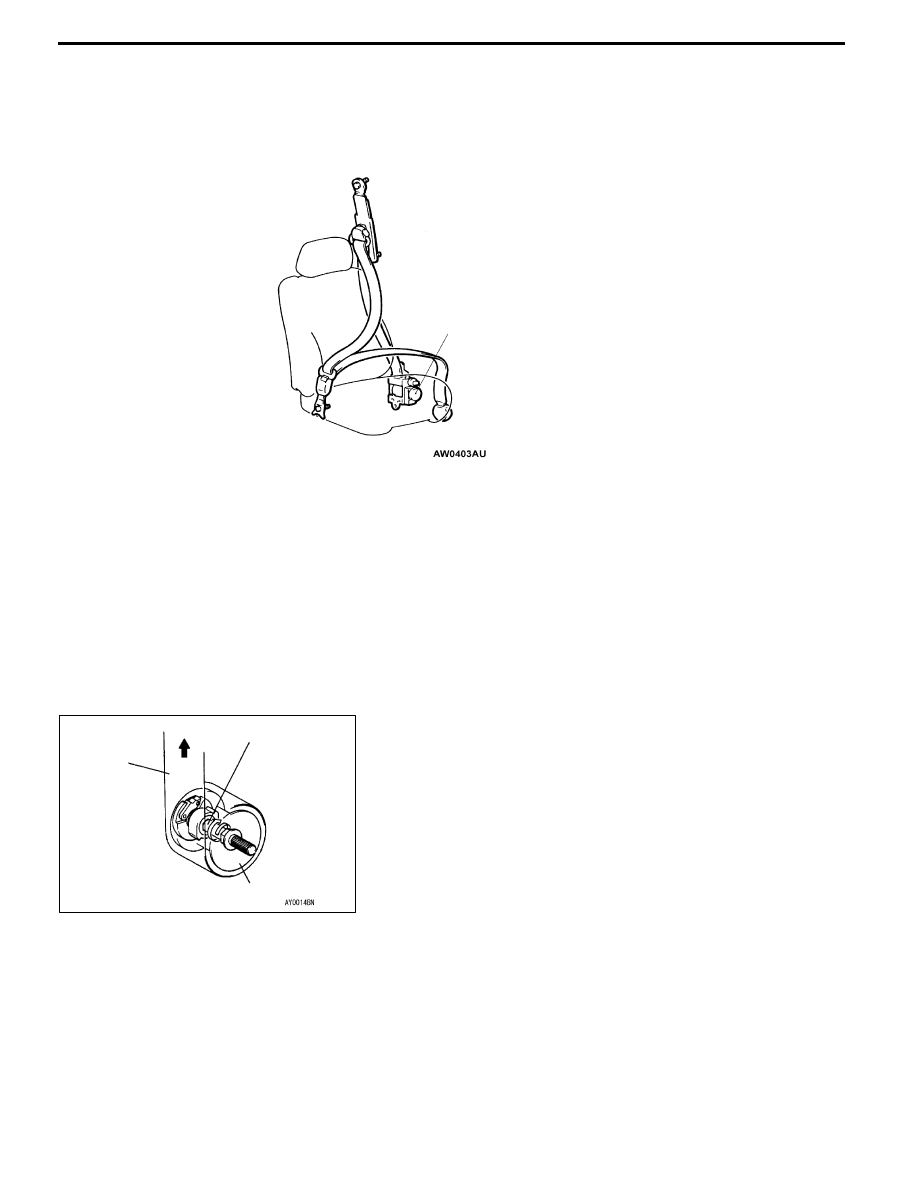

SEAT BELT RETRACTOR WITH FORCE LIMITER

The driver’s/front passenger’s seat belt retractor

has been equipped with a force limiter. The force lim-

iter is a device which operates when a predeter-

mined force is applied, and limits the force.

Seat belt retractor with

force limiter

OPERATION
(1) If a collision energy is transmitted to the seat belt, the

ELR mechanism will operate to lock the seat belt.

(2) Then, if the energy increases to a predetermined value,

the torsion bar will be distorted. As the spool rotates

together with the torsion bar, the seat belt webbing is

pulled out, reducing impact on the occupants.

Belt

Spool

Torsion bar

INTERIOR –

Interior Trims

6-8

INTERIOR TRIMS

D

The interiors are fully covered by trims to

enhance product value.

D

The adoption of the energy absorption rib mold

located in the rear of the front pillar trim and

the rear pillar trim to protect head from the

side impact and the resin materials for the trims

as unbreakable materials has increased safety

as outstanding interiors.

D

Use of inflammable materials for the trims has

increased safety as outstanding interiors. Also,

material codes are indicated to deal with

recycling easily.

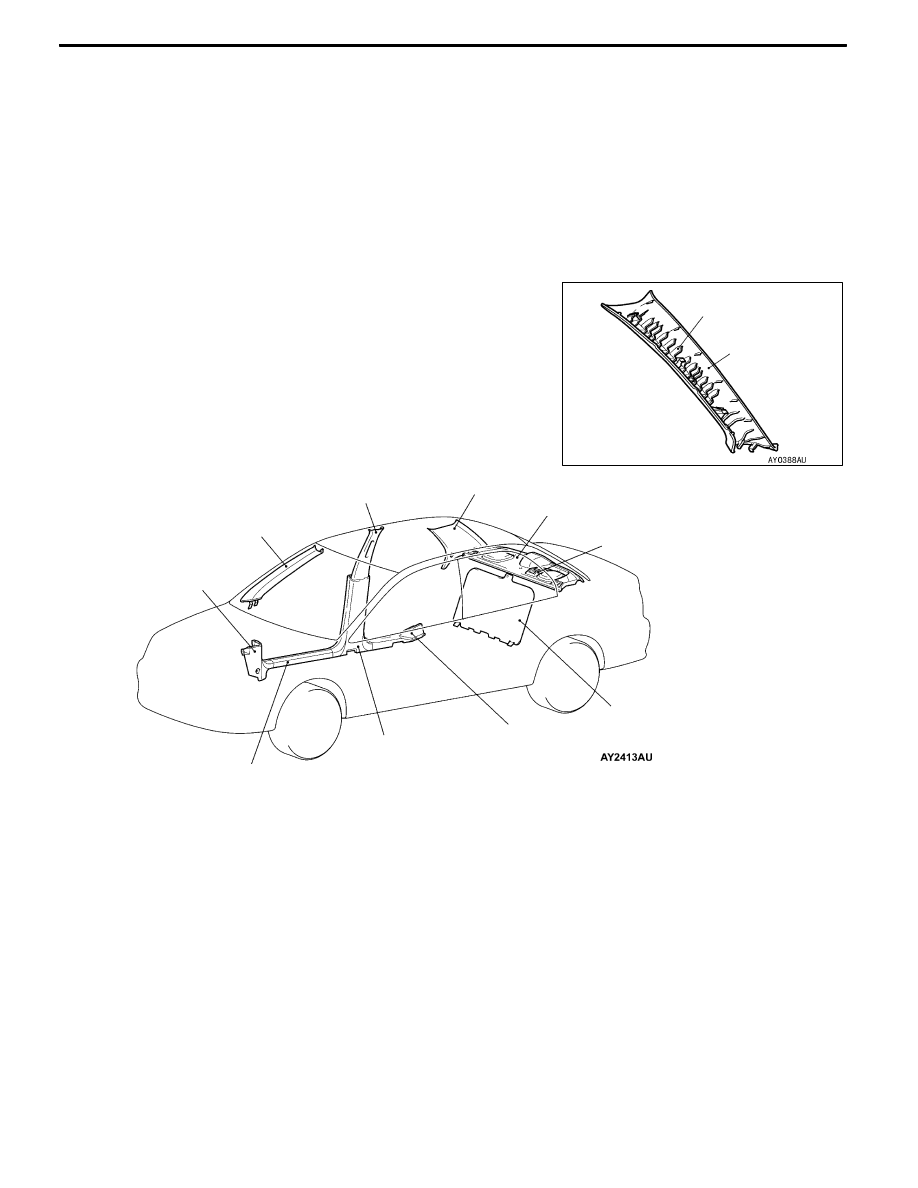

CONSTRUCTION DIAGRAM

Front scuff plate

Cowl side trim

Front pillar trim

Center pillar lower trim

Center pillar upper trim

Rear pillar trim

Rear scuff plate

Partition board

Front pillar trim

(back side)

Energy absorption rib

Rear shelf trim

Retractor trim
