SEAT BELT DIAGNOSIS

TSB Revision

INTERIOR

52A-3

.

SEAT B ELT D IA G N O SIS

SEAT BELT WARNING SYSTEM DIAGNOSIS

M1521000700067

The seat belt warning system is controlled by the Simplified Wiring System (SWS). For troubleshooting, refer
to GROUP 54B

P.54B-115

.

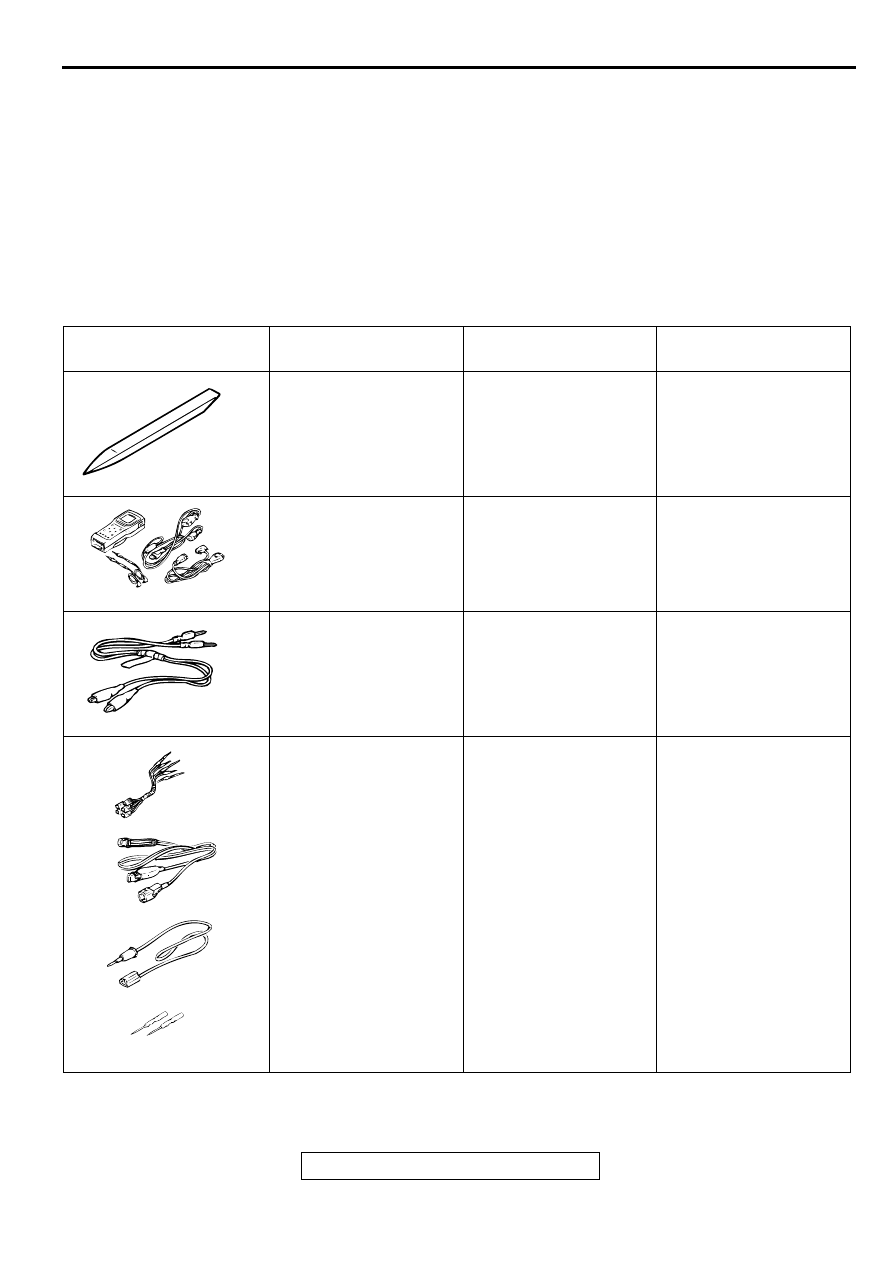

SPECIA L TO O LS

M1521000600060

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB990784
Ornament remover

General service tool

Removal of switch, trim,
etc.

MB991502
Scan tool (MUT-II)

MB991496-OD

Checking the ETACS-
ECU input signal

MB991529
Diagnostic trouble code
check harness

Tool not necessary if
scan tool (MUT-II) is
available

Checking the ETACS-
ECU input signal
(When using the
voltmeter)

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222
Harness set
A: Test harness
B: LED harness
C: LED harness
D: Probe

MB991223

Measurement of terminal
voltage

MB990784

B991502

MB991529

MB991223

A

B

C

D

AE

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-4

IN STRU M ENT PA N EL A SSEM BLY

REMOVAL AND INSTALLATION

M1521001700060

WARNING

For removal and installation of the passenger's side air bag module, always observe the
service procedures described in GROUP 52B, Air Bag Module and Clock Spring

P.52B-69

.

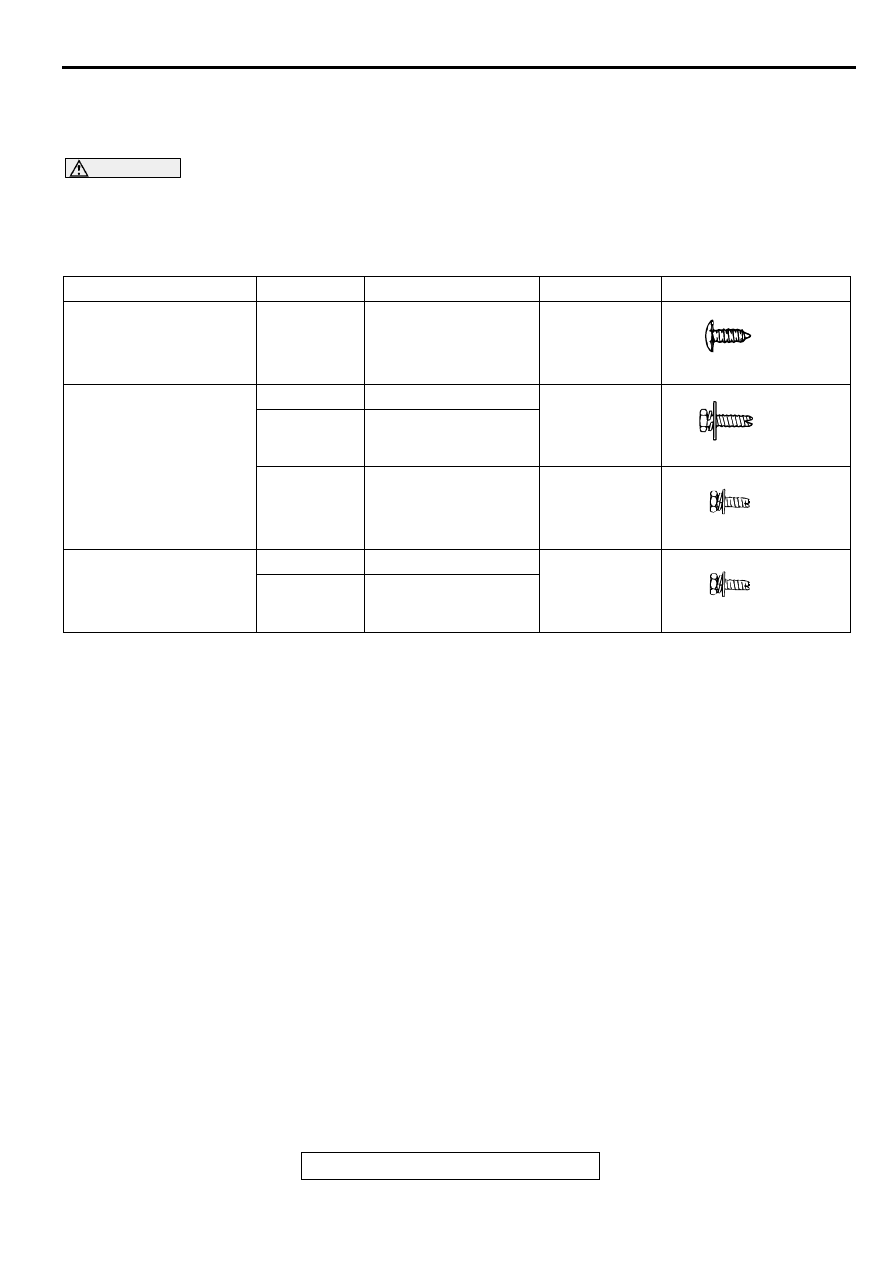

The bolts and screws described below are used for installation of the instrument panel. They are indicated by
symbols in the illustration.

D: Thread diameter L: Effective thread length

NAME

SYMBOL

SIZE (D

×

 L) mm (in)

COLOR

SHAPE

Tapping screw

a

5

×

 16 (0.20

×

 0.63)

-

Washer assembled bolt

b

6

×

 16 (0.24

×

 0.63)

-

c

6

×

 20 (0.24

×

 0.79)

d

6

×

 16 (0.24

×

 0.63)

-

Washer assembled bolt
(ground)

e

6

×

 16 (0.24

×

 0.63)

-

f

6

×

 20 (0.24

×

 0.79)

ACX01282

ACX02229

ACX00614

ACX00614

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-5

Pre-removal and Post-installation Operation

•

Floor Console Assembly Removal and Installation (Refer
to

P.52A-9

.)

•

Steering Wheel and Shaft Removal and Installation (Refer
to GROUP 37A, Steering Wheel and Shaft

P.37A-20

.)

•

Front Pillar Trim Removal Installation (Refer to

P.52A-10

.)

AC003330AB

1

1

2

3

4

5

6

7

8

9

10

11

12

13

15

16

17

a

a

a

a

a

a

a

a

a

a

a

b

14

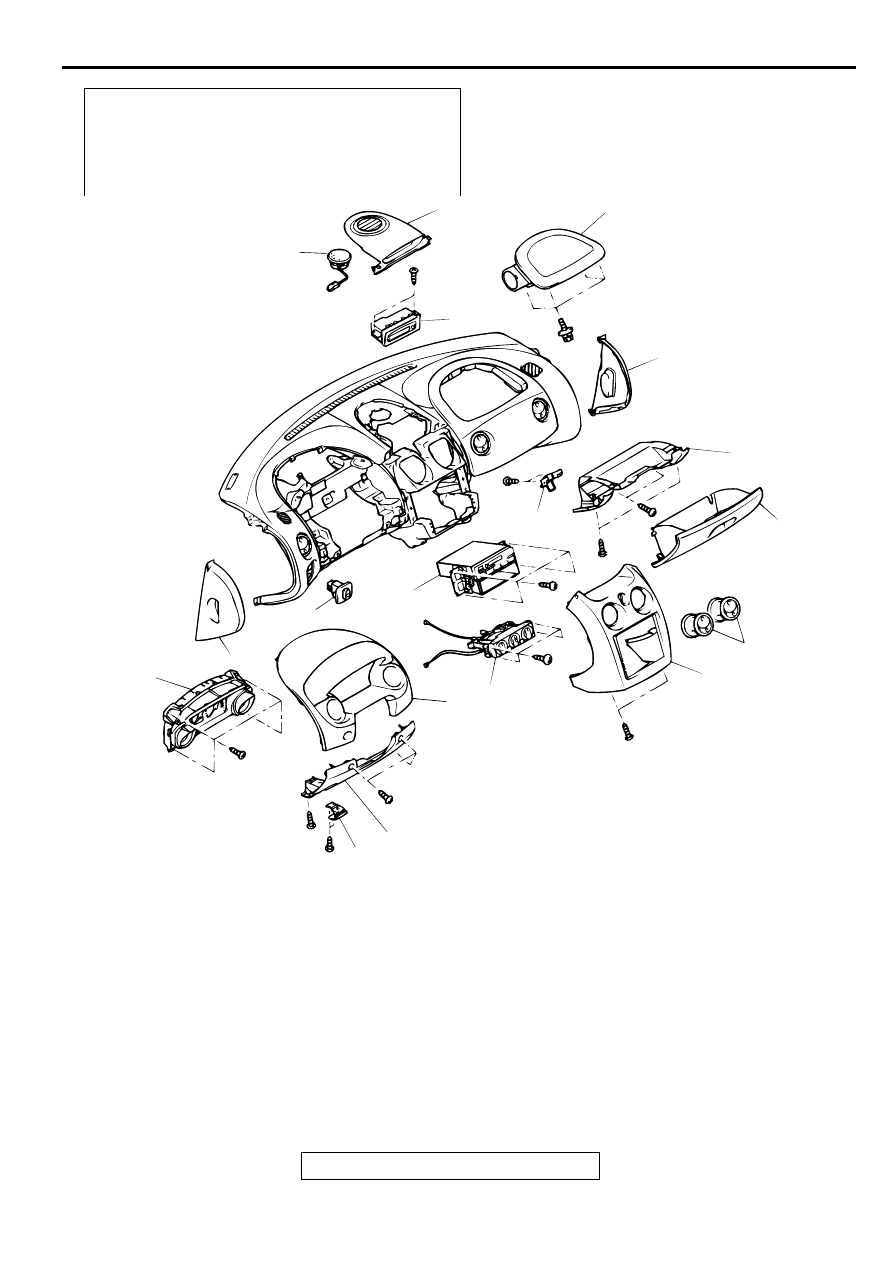

REMOVAL STEPS

1. INSTRUMENT PANEL SIDE COVER
2. FOG LAMP SWITCH ASSEMBLY
3. HOOD LOCK RELEASE HANDLE
4. INSTRUMENT PANEL UNDER

COVER

5. METER BEZEL ASSEMBLY
6. COMBINATION METER
7 . CENTER PANEL ASSEMBLY
8. AIR OUTLET (CENTER SIDE)
9. RADIO AND TAPE PLAYER

ASSEMBLY

10. HEATER CONTROL ASSEMBLY

(REFER TO GROUP 55, HEATER
CONTROL ASSEMBLY AND A/C
SWITCH

P.55-26

.)

11. CENTER HOOD
12. MULTI CENTER DISPLAY
13. CENTER SPEAKER
14. GLOVE BOX, OUTER
15. GLOVE BOX, INNER
16. GLOVE BOX STRIKER
17. AIR BAG MODULE (PASSENGER'S

SIDE) (REFER TO GROUP 52B, AIR
BAG MODULES AND CLOCK
SPRING

P.52B-69

.)

REMOVAL STEPS (Continued)

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-6

AC003331AB

18

19

20

21

22

23

24

b

b

c

c

f

c

c

c

e

d

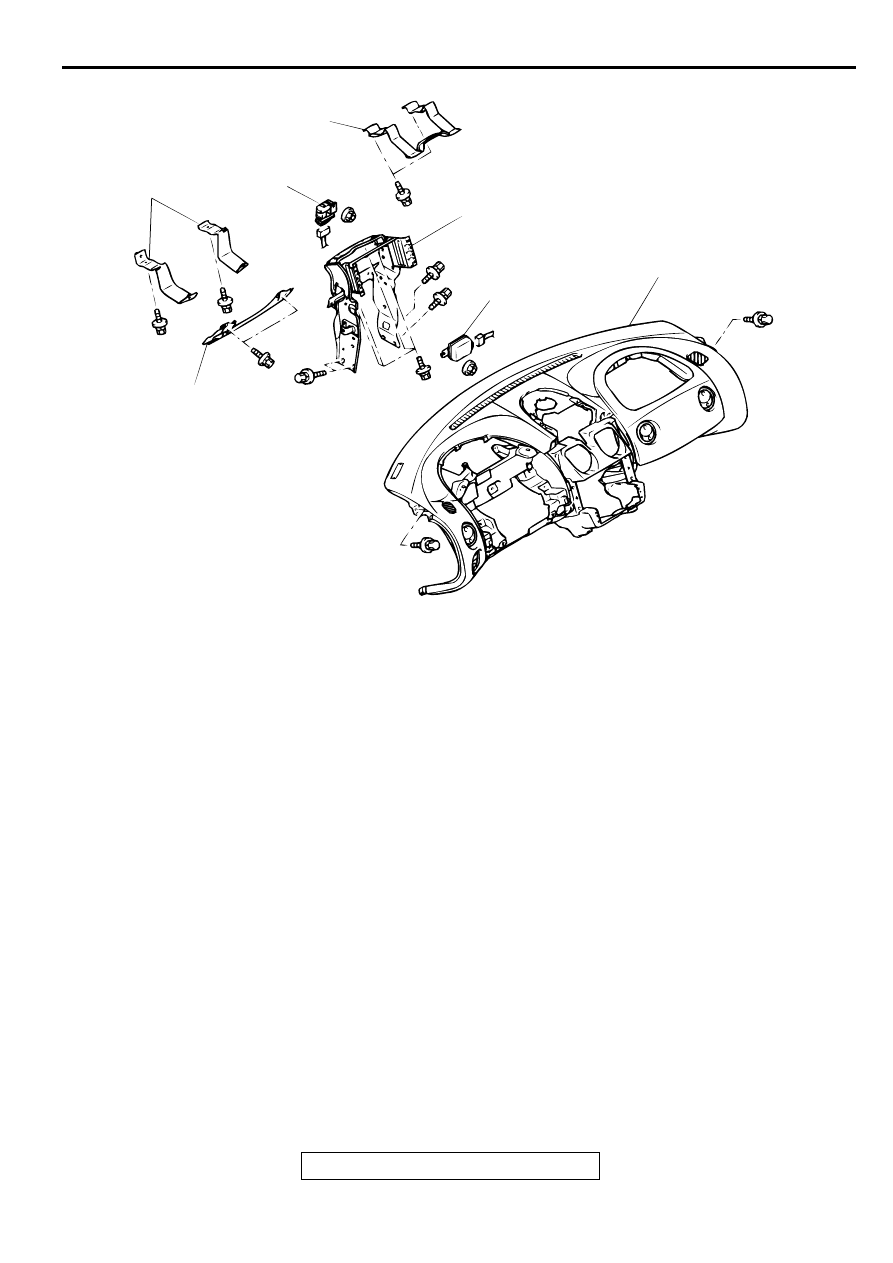

REMOVAL STEPS

18. INSTRUMENT PANEL ASSEMBLY
19. INSTRUMENT PANEL

REINFORCEMENT

20. KNEE ABSORBER (DRIVER'S SIDE)
21. KNEE ABSORBER (PASSENGER'S

SIDE)

22. AUTO-CRUISE CONTROL-ECU
23. IMMOBILIZER-ECU
24. INSTRUMENT PANEL CENTER

REINFORCEMENT

REMOVAL STEPS (Continued)
